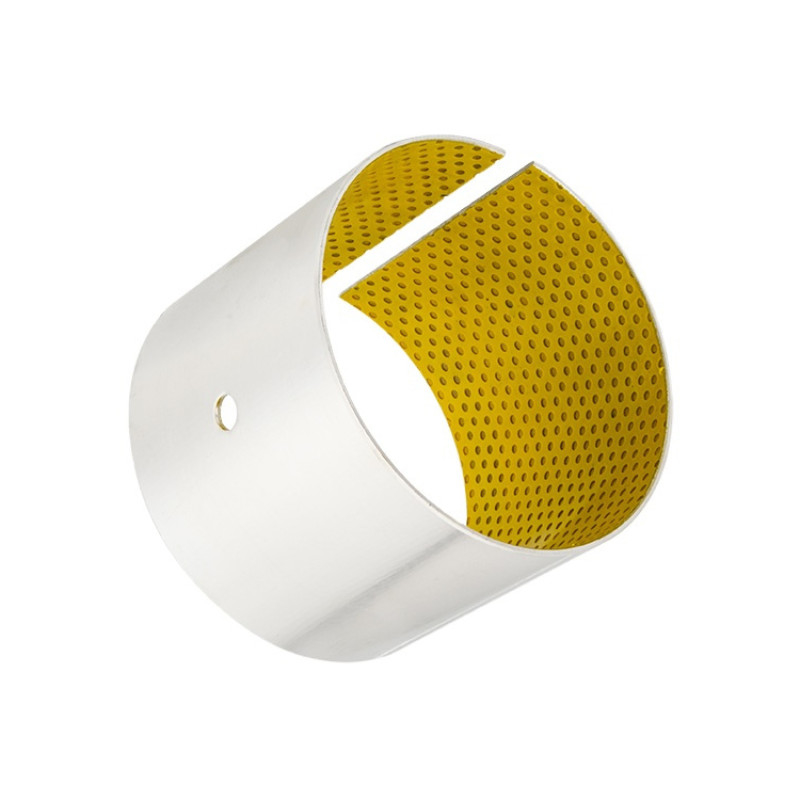

محمل POM (Polyoxymethylene) المصفوف بالنحاس الجاف المنزلق ، يحتوي على قطر داخلي 100 مم ، وهو حل محمل عالي الأداء مصمم للتطبيقات المتطلبة.مزيج من مواد POM ومصفوفة النحاس يوفر مقاومة ملابس استثنائية، الاحتكاك المنخفض، والاستقرار الكيميائي الجيد.
POM ، المعروف عن خصائصه الميكانيكية الفائقة ، يوفر للحامل قوة ممتازة ، صلابة ، واستقرار الأبعاد.يزيد طلاء النحاس على السطح المنزلق من مقاومة الارتداء والزيتلضمان التشغيل السلس والموثوق به حتى تحت الأحمال الثقيلة والسرعات العالية.
هذا المحامل المنزلق الجاف مناسب لمجموعة واسعة من التطبيقات الصناعية ، بما في ذلك الآلات والسيارات والفضاء.أنها توفر حل فعال من حيث التكلفة للتطبيقات التي تتطلب محامل موثوقة ودائمة مع الحد الأدنى من الصيانةإن القطر الداخلي 100 ملم يجعله مناسبًا لأحجام عمود مختلفة ، مما يوفر المرونة والراحة في تصميم النظام.
| DXB10095 | 10 | 100 | 105 | 95 | 2.5 | +20 +100 |
| DXB1010 | 10 | 10 | 13 | 10 | 1.5 | +20 +100 |
| DXB1015 | 10 | 10 | 13 | 15 | 1.5 | +20 +100 |
| DXB1020 | 10 | 10 | 13 | 20 | 1.5 | +20 +100 |
| DXB1215 | 10 | 12 | 15 | 15 | 1.5 | +20 +100 |
| DXB1220 | 10 | 12 | 15 | 20 | 1.5 | +20 +100 |
| DXB1415 | 10 | 14 | 17 | 15 | 1.5 | +20 +100 |
| DXB1420 | 10 | 14 | 17 | 20 | 1.5 | +20 +100 |
| DXB1515 | 10 | 15 | 18 | 15 | 1.5 | +20 +100 |
| DXB1525 | 10 | 15 | 18 | 25 | 1.5 | +20 +100 |
| DXB1615 | 10 | 16 | 19 | 15 | 1.5 | +20 +100 |
| DXB1620 | 10 | 16 | 19 | 20 | 1.5 | +20 +100 |
| DXB1625 | 10 | 16 | 19 | 25 | 1.5 | +20 +100 |
| DXB1815 | 10 | 18 | 21 | 15 | 1.5 | +20 +100 |
| DXB1820 | 10 | 18 | 21 | 20 | 1.5 | +20 +100 |
| DXB1825 | 10 | 18 | 21 | 25 | 1.5 | +20 +100 |
| DXB2015 | 10 | 20 | 23 | 15 | 1.5 | +20 +100 |
| DXB2025 | 10 | 20 | 23 | 25 | 1.5 | +20 +100 |
| DXB2030 | 10 | 20 | 23 | 30 | 1.5 | +20 +100 |
| DXB2215 | 10 | 22 | 25 | 15 | 1.5 | +20 +100 |
| DXB2220 | 10 | 22 | 25 | 20 | 1.5 | +20 +100 |
| DXB2225 | 10 | 22 | 25 | 25 | 1.5 | +20 +100 |
| DXB2415 | 10 | 24 | 27 | 15 | 1.5 | +20 +100 |
| DXB2420 | 10 | 24 | 27 | 20 | 1.5 | +20 +100 |
| DXB2425 | 10 | 24 | 27 | 25 | 1.5 | +20 +100 |
| DXB2430 | 10 | 24 | 27 | 30 | 1.5 | +20 +100 |
| DXB2515 | 10 | 25 | 28 | 15 | 1.5 | +20 +100 |
| DXB2525 | 10 | 25 | 28 | 25 | 1.5 | +20 +100 |
| DXB2530 | 10 | 25 | 28 | 30 | 1.5 | +20 +100 |
| DXB3020 | 10 | 30 | 34 | 20 | 2 | +20 +100 |
| DXB3030 | 10 | 30 | 34 | 30 | 2 | +20 +100 |
| DXB3040 | 10 | 30 | 34 | 40 | 2 | +20 +100 |
| DXB3520 | 10 | 35 | 39 | 20 | 2 | +20 +100 |
| DXB3530 | 10 | 35 | 39 | 30 | 2 | +20 +100 |
| DXB3550 | 10 | 35 | 39 | 50 | 2 | +20 +100 |
| DXB4020 | 10 | 40 | 44 | 20 | 2 | +20 +100 |
| DXB4030 | 10 | 40 | 44 | 30 | 2 | +20 +100 |
| DXB4050 | 10 | 40 | 44 | 50 | 2 | +20 +100 |
| DXB4530 | 10 | 45 | 50 | 30 | 2.5 | +20 +100 |
| DXB4550 | 10 | 45 | 50 | 50 | 2.5 | +20 +100 |
| DXB5040 | 10 | 50 | 55 | 40 | 2.5 | +20 +100 |
| DXB5060 | 10 | 50 | 55 | 60 | 2.5 | +20 +100 |
| DXB5540 | 10 | 55 | 60 | 40 | 2.5 | +20 +100 |
| DXB5560 | 10 | 55 | 60 | 60 | 2.5 | +20 +100 |
| DXB6040 | 10 | 60 | 65 | 40 | 2.5 | +20 +100 |
| DXB6060 | 10 | 60 | 65 | 60 | 2.5 | +20 +100 |
| DXB6540 | 10 | 65 | 70 | 40 | 2.5 | +20 +100 |
| DXB6560 | 10 | 65 | 70 | 60 | 2.5 | +20 +100 |
| DXB7040 | 10 | 70 | 75 | 40 | 2.5 | +20 +100 |
| DXB7080 | 10 | 70 | 75 | 80 | 2.5 | +20 +100 |
| DXB7540 | 10 | 75 | 80 | 40 | 2.5 | +20 +100 |
| DXB7580 | 10 | 75 | 80 | 80 | 2.5 | +20 +100 |
| DXB8040 | 10 | 80 | 85 | 40 | 2.5 | +20 +100 |
| DXB8080 | 10 | 80 | 85 | 80 | 2.5 | +20 +100 |
| DXB8540 | 10 | 85 | 90 | 40 | 2.5 | +20 +100 |
| DXB8580 | 10 | 85 | 90 | 80 | 2.5 | +20 +100 |
| DXB9040 | 10 | 90 | 95 | 40 | 2.5 | +20 +100 |
| DXB9090 | 10 | 90 | 95 | 90 | 2.5 | +20 +100 |
محامل المجلات ذات الجدران الدقيقة القائمة على الخياطة المنقسمة من الصلب- غطاء التشحيم الحدودي (بدون رصاص)
أجهزة البراز من المانغنيز، أجهزة البراز من الفوسفور، محاملات البراز من الألومنيوم، وغيرها من المواد الخاصة بمحامل البراز المزروعة ذاتياً، والأغشية والغسالات الجافة، والحاويات المختلطة، وغيرها من الأجزاء.
VIIPLUSمحامل صافية تجعل البيئة أكثر نظافة، وظيفة أكثر انسجاما للمجتمع.
حلّ محامل التشحيم الذاتي لا يوجد بديل عن الخبرة القيمة حلّ محامل التنزلق
بعد سنوات من الجهود، ونحن نستمر في تحسين الخاصة بهم، بحيث منتجات VIIPLUS لديها سوق أكثر تنافسية.لقد نجحنا في إيجاد حل واحد تلو الآخر وفقا لمختلف المشاكل الصعبة ومتطلبات الدقة العالية.
يوفر مجموعة واسعة من المحامل المنزلقة ذاتية التشحيم لتلبية أو حتى تجاوز احتياجات مجموعة متنوعة من التطبيقات.تحركات التأرجح والنزلق وفي مجموعة متنوعة من ظروف التشغيل الصعبة مثل الأحمال الثابتة العالية أو الاهتزاز، حدود درجة الحرارة وظروف الاحتكاك.بالنسبة للبيئات الثقيلة والقاسية ، يوصى باستخدام البوشة البرونزية VSB-20 POM و VSB-22 لتلبية متطلبات قدرة الحمل العالية.
فولاذ الكربون + مسحوق النحاس + POM
يستخدم في هيكل السيارات ، وتشكيل أدوات الآلات ، والآلات المعدنية الصلبة ، والآلات المعدنية الجبلية ، والصناعة الهيدروليكية وصناعة الصلب المتداول ، إلخ.
خصائص الهيكل وتطبيقاتها
تم تصميم سلسلة VSB-20 للدبابيس التشحيم الهامشية. يتم دعمها بفولاذ مطلي بالنحاس مع برونز مسام على ذلك والبوليمرات (POM) المضمنة في ثقوب البرونز.يوفر ظهر الصلب المنتجات من الفولاذ منخفض الكربون عالية الجودة. يمكن أن تحقق دبابات الزيت المسجلة على سطح البوليمر تزيينًا جيدًا بين البوشينغ ومحور التزاوج.هو من مضاد الاحتكاك الجيد والحمل.الطلاء على السطح محمي من التآكل وهو محمي للبيئة لأنه لا يوجد رصاص في البوليمرالمنتجات من سلسلة VSB-20 تستخدم على نطاق واسع في هيكل السيارات، آلات التصنيع، آلات التعدين، صناعات صناعات الصلب والري المائي.
الأغلفة العادية ذات الطبقات الثلاثة ذات الصيانة المنخفضة لديها قاعدة من الفولاذ المنخفض الكربون، والتي يتم تجميع طبقة برونزية مسامية عليها.يتم غرس Acetalcopolyer (POM) في مقاطعة هذه الطبقة البرونزية بعد الانتهاء من عملية التنقيب. يتم طابع مقطوعات التشحيم في هذه الطبقة. POM لديها خصائص مادية وميكانيكية جيدة ، كما أن لها خصائص كيميائية بالتأكيد. هذه المادة لديها أداء تصنيع جيد إذا لزم الأمر.
أسطوانات ملفوفة بالأسيتال ملفوفة (منخفضة الصيانة) ، مطلية بالزيت أو الدهون، قشرة من الفولاذ الكربوني مع طبقة برونزية محفوفة بطبقة بوليمر مشتركة من الأسيتال، أسطوانات بسيطة، غسالة الدفع والشريط
الصلب + مسحوق البرونز + POM ((DX))
محامل التشحيم الذاتي فئة المنتج SF-2 محامل التشحيم الحدودي
VSB-20 محامل التشحيم الحد عالي الجودة DX بوشينغ POM بوش الصين المصنع
أجهزة التشغيل المزينة بشكل هامشي للتطبيقات المزينة بالدهون أو الزيت
تحتوي الأجزاء القياسية على أدلة الدهون في الطبقة المنزلقة ؛ طبقة الزحف العادية متوفرة عند الطلب
الأداء الأمثل تحت الأحمال العالية نسبياً والسرعات المنخفضة
مناسبة للحركات الخطية والمتذبذبة والدورانية
مجموعة واسعة من قطع الغيار المتاحة من المخزون
مناسبة للحركة الدورية والمتذبذبة ، ومتطلبات صيانة أقل بسبب فترات التشحيم الطويلة ، وانخفاض الارتداء ، وانخفاض حساسية حافة الحمل ،لا امتصاص للمياه وبالتالي لا تورم، سلوكيات التخفيف الجيدة، مقاومة جيدة للحملات الصدمة.
1. طبقة التشحيم الذاتي POM 0.3-0.5mm. بعد انتهاء عملية التدحرج، يتم ملء POM في مقاطعة طبقة البرونزية، يتم طابع مقاطع التشحيم، والتي هي مليئة بالدهون الزيتية،والتي سيتم إزالتها ونقلها على سطح التزاوج، تشكل فيلمًا مطهرًا جسديًا ، مما يقلل من الاندفاع ويحمي عمود التزاوج.
2طبقة برونزية مسامية؛ توفر الطبقة قوة ربط طبقة التشحيم الذاتي.
3الدعم الفولاذي الطبقة توفر الحمل والإرشاد الحراري
4طبقة النحاس / القصدير
الهيكل والتكوين
·مادة الغطاء المركبة المعدن البوليمر
· الفولاذ الخلفي + برونزية مسامية الصمغ + POM مع خيوط التشحيم
|
|
POM الطبقة المنزلقة |
|
أداء التشغيل |
|
|
جاف |
فقراء |
|
زيت مطهر |
جيد |
|
زيت مطهر |
جيد جداً |
|
مُزلق بالماء |
فقراء |
|
سائل العملية المزلق |
فقراء |
|
أقصى حمولة |
ثابتة |
250N/mm2 |
|
ديناميكية |
140N/mm2 |
|
|
|
تناوب تذبذبات |
60N/mm2 |
|
السرعة القصوى |
جاف |
2m/s |
|
التشحيم |
>2m/s |
|
|
الحد الأقصى للطاقة الكهربائية (جافة) |
قصير الأجل |
3.6N/mm2*·m/s |
|
مستمرة |
1.8N/mm2*·m/s |
|
|
مؤقتة |
-195°C~+280°C |
|
|
معامل الاحتكاك جاف |
0.03 ~ 0.20 |
|
|
التشحيم |
>2m/s |
|
|
التوصيل الحراري |
42 واط (m·k) -1 |
|
|
معامل التوسع الحراري |
11*10-6k-1 |
|
أشكال المحامل متوفرة بأبعاد قياسية
• شجيرات أسطوانية
· أجهزة غطاء الدفع
· لوحات الزحف
محامل مترية ومحامل إمبريالية المصنوعة حسب الطلب: أشكال محامل قياسية بأبعاد خاصة، نصف محامل، أشكال خاصة تم الحصول عليها عن طريق الطابع، محامل مع حفرة تحديد الموقع،ثقوب الزيوت والخنادق المصنعة، تصميمات البوشينغ المخصصة
حجم المخزون للمحامل ذاتية التشحيم
ابدأ مشروعك مع مهندس تطبيقات
محامل بسيطة و غطاء ذاتية التشحيم
