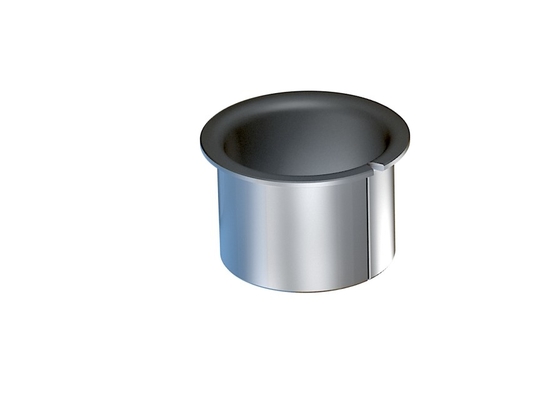

عندما يتعلق الأمر ببطانات الانزلاق الجاف، فإن تصميم الحافة ذات الوصلة الخلفية مع بطانات (Polytetrafluoroethylene) يمكن أن يوفر أداءً استثنائيًا في مختلف التطبيقات. يوفر هذا المزيج كلاً من المتانة والتشحيم، مما يجعله خيارًا موثوقًا به للبيئات الصعبة.
يسمح تصميم الحافة ذات الوصلة الخلفية بسهولة التركيب والتثبيت الآمن للبطانة في التطبيق. توفر الحافة مساحة سطح أكبر للتثبيت، مما يضمن بقاء البطانة في مكانها بإحكام أثناء التشغيل. يساعد هذا التصميم أيضًا على توزيع الحمل بالتساوي عبر البطانة، مما يقلل من التآكل والتمزق.
البطانات الموجودة داخل البطانة مسؤولة عن توفير التشحيم وتقليل الاحتكاك. يُعرف بـ معامل الاحتكاك المنخفض ومقاومة التآكل الممتازة، مما يجعله مادة مثالية لتطبيقات الانزلاق الجاف. يتم تركيب البطانات بدقة في البطانة، مما يضمن تشغيلًا سلسًا وموثوقًا به.
تؤدي مجموعة تصميم الحافة ذات الوصلة الخلفية والبطانات إلى بطانة يمكنها التعامل مع الأحمال ودرجات الحرارة العالية مع الحفاظ على معامل احتكاك منخفض. وهذا يجعلها مناسبة لتطبيقات مثل الآلات الصناعية ومكونات السيارات ومعدات الفضاء.
يمكن تخصيص بطانة الانزلاق الجاف لتناسب المتطلبات المحددة لتطبيقك. يمكننا تعديل حجم الحافة ومادة البطانة والمواصفات الأخرى لضمان أن البطانة تلبي احتياجاتك الدقيقة. يتيح لنا ذلك توفير حل مصمم خصيصًا لتطبيقك، مما يضمن الأداء الأمثل وطول العمر.
في الختام، توفر بطانة الانزلاق الجاف مع تصميم الحافة ذات الوصلة الخلفية والبطانات أداءً استثنائيًا في التطبيقات الصعبة. يوفر الجمع بين تصميم الحافة والبطانات المتانة والتشحيم والموثوقية، مما يجعله خيارًا موثوقًا به لاحتياجاتك الخاصة.
مادة بطانة LBMF الجافة (ملحق بطانة BMF): فولاذ مقوى () محمل مع تزييت ذاتي أفضل. يتميز محمل LBMF بمقاومة التآكل بسبب إضافة معامل احتكاك منخفض. المزايا: محمل خالٍ من الرصاص، لا يمكن استخدام التشحيم؛ مقاومة تآكل ممتازة؛ عمر خدمة طويل؛ مناسب للانزلاق؛ تشغيل هادئ أثناء الرحلة؛ عدد كبير من الأبعاد المتاحة.Tuleje suche LBMF
تعليمات: لا تطحن داخل أو خارج الغلاف لضبط حجمه؛ حرك وصلة الغلاف بعيدًا عن نقطة التحميل القصوى قدر الإمكان؛ لتركيب الغلاف، قم بتحريكه رأسيًا في الغلاف؛ لا توجد أقفال خاصة مطلوبة؛ يمكن أن يطيل التشحيم المسبق عمر المنتج.
| النوع | المواصفات | الأبعاد | النوع | المواصفات | الأبعاد |
| بطانات الحافة | 303 | 7 / 4.6～3～3.8 | بطانات الحافة | 2415 | 35 / 27～24～16.5 |
| بطانات الحافة | 404 | 9 / 5.6～4～4.8 | بطانات الحافة | 2420 | 35 / 27～24～21.5 |
| بطانات الحافة | 504 | 10 / 7～5～5 | بطانات الحافة | 2425 | 35 / 27～24～26.5 |
| بطانات الحافة | 505 | 10 / 7～5～6 | بطانات الحافة | 2510 | 36 / 28～25～11.5 |
| بطانات الحافة | 605 | 12 / 8～6～6 | بطانات الحافة | 2512 | 36 / 28～25～13.5 |
| بطانات الحافة | 606 | 12 / 8～6～7 | بطانات الحافة | 2515 | 36 / 28～25～16.5 |
| بطانات الحافة | 607 | 12 / 8～6～8 | بطانات الحافة | 2520 | 36 / 28～25～21.5 |
| بطانات الحافة | 705 | 13 / 9～7～6 | بطانات الحافة | 2525 | 36 / 28～25～26.5 |
| بطانات الحافة | 707 | 13 / 9～7～8 | بطانات الحافة | 2615 | 38 / 30～26～17 |
| بطانات الحافة | 806 | 15 / 10～8～7 | بطانات الحافة | 2620 | 38 / 30～26～22 |
| بطانات الحافة | 808 | 15 / 10～8～9 | بطانات الحافة | 2812 | 40 / 32～28～14 |
| بطانات الحافة | 1006 | 18 / 12～10～7 | بطانات الحافة | 2815 | 40 / 32～28～17 |
| بطانات الحافة | 1007 | 18 / 12～10～8 | بطانات الحافة | 2820 | 40 / 32～28～22 |
| بطانات الحافة | 1008 | 18 / 12～10～9 | بطانات الحافة | 3012 | 42 / 34～30～14 |
| بطانات الحافة | 1010 | 18 / 12～10～11 | بطانات الحافة | 3015 | 42 / 34～30～17 |
| بطانات الحافة | 1012 | 18 / 12～10～13 | بطانات الحافة | 3020 | 42 / 34～30～22 |
| بطانات الحافة | 1015 | 18 / 12～10～16 | بطانات الحافة | 3025 | 42 / 34～30～27 |
| بطانات الحافة | 1206 | 20 / 14～12～7 | بطانات الحافة | 3030 | 42 / 34～30～32 |
| بطانات الحافة | 1208 | 20 / 14～12～9 | بطانات الحافة | 3125 | 45 / 35～31～27 |
| بطانات الحافة | 1210 | 20 / 14～12～11 | بطانات الحافة | 3220 | 46 / 36～32～22 |
| بطانات الحافة | 1212 | 20 / 14～12～13 | بطانات الحافة | 3225 | 46 / 36～32～27 |
| بطانات الحافة | 1215 | 20 / 14～12～16 | بطانات الحافة | 3230 | 46 / 36～32～32 |
| بطانات الحافة | 1410 | 22 / 16～14～11 | بطانات الحافة | 3512 | 49 / 39～35～14 |
| بطانات الحافة | 1412 | 22 / 16～14～13 | بطانات الحافة | 3520 | 49 / 39～35～22 |
| بطانات الحافة | 1415 | 22 / 16～14～16 | بطانات الحافة | 3525 | 49 / 39～35～27 |
| بطانات الحافة | 1510 | 23 / 17～15～11 | بطانات الحافة | 3530 | 49 / 39～35～32 |
| بطانات الحافة | 1512 | 23 / 17～15～13 | بطانات الحافة | 3540 | 49 / 39～35～42 |
| بطانات الحافة | 1515 | 23 / 17～15～16 | بطانات الحافة | 3820 | 52 / 42～38～22 |
| بطانات الحافة | 1520 | 23 / 17～15～21 | بطانات الحافة | 4012 | 54 / 44～40～14 |
| بطانات الحافة | 1615 | 24 / 18～16～16 | بطانات الحافة | 4020 | 54 / 44～40～22 |
| بطانات الحافة | 1620 | 24 / 18～16～21 | بطانات الحافة | 4025 | 54 / 44～40～27 |
| بطانات الحافة | 1810 | 26 / 20～18～11 | بطانات الحافة | 4030 | 54 / 44～40～32 |
| بطانات الحافة | 1812 | 26 / 20～18～13 | بطانات الحافة | 4040 | 54 / 44～40～42 |
| بطانات الحافة | 1815 | 26 / 20～18～16 | بطانات الحافة | 4520 | 60 / 50～45～22.5 |
| بطانات الحافة | 1820 | 26 / 20～18～21 | بطانات الحافة | 4525 | 60 / 50～45～27.5 |
| بطانات الحافة | 2010 | 31 / 23～20～11.5 | بطانات الحافة | 4530 | 60 / 50～45～32.5 |
| بطانات الحافة | 2012 | 31 / 23～20～13.5 | بطانات الحافة | 4540 | 60 / 50～45～42.5 |
| بطانات الحافة | 2015 | 31 / 23～20～16.5 | بطانات الحافة | 5020 | 65 / 55～50～22.5 |
| بطانات الحافة | 2020 | 31 / 23～20～21.5 | بطانات الحافة | 5030 | 65 / 55～50～32.5 |
| بطانات الحافة | 2025 | 31 / 23～20～26.5 | بطانات الحافة | 5040 | 65 / 55～50～42.5 |
| بطانات الحافة | 2210 | 33 / 25～22～11.5 | بطانات الحافة | 5530 | 70 / 60～55～32.5 |
| بطانات الحافة | 2212 | 33 / 25～22～13.5 | بطانات الحافة | 5540 | 70 / 60～55～42.5 |
| بطانات الحافة | 2215 | 33 / 25～22～16.5 | بطانات الحافة | 6030 | 75 / 65～60～32.5 |
| بطانات الحافة | 2220 | 33 / 25～22～21.5 | بطانات الحافة | 6040 | 75 / 65～60～42.5 |
تُستخدم محامل التشحيم الذاتي عادةً فيتطبيقات التحميل العالي، بما في ذلك الصمامات ومعدات الطاقة الكهرومائية ومعدات الرفع والمضخات الهيدروليكية ولديها تاريخ طويل مثبت في توفير أداء متميزفي التطبيقات القصوى من صواريخ آريان إلى صمامات أعماق البحار.
بطانات التشحيم الحدودية بطانات الأكمام
توفر مادة VIIPLUS Self-Lubricating Bearings صبًا عالي الجودة لأقسام الصمامات لدينا بما في ذلك مواد مثل (درجة حرارة منخفضة) فولاذ الكربون / الفولاذ المقاوم للصدأ / بطانات POM وبطانات سبائك البرونز عالية الجودة. يتم إجراء جميع التحليلات المتعلقة بتصميمات القوالب والأنماط في مبانينا الخاصة من أجل ضمان مستوى وجودة صب ثابتين.
مواد التشحيم الذاتي المركبة المعدنية VIIPLUS لـركيزة فولاذية كربونية منخفضة الجودة،طبقة مسحوق نحاسي كروي مسامي، سطح النحاس له الأولوية مع مواد تشحيم مقاومة للتآكل كطبقة تحمل، تتمتع المادة بقدرة تحمل ميكانيكية ممتازة، لا يمكن للطبقة النحاسية المسامية المتوسطة نقل الحرارة المتولدة عن طريق المحمل أثناء التشغيل في الوقت المناسب فحسب، بل تزيد أيضًا من قوة مزيج الطبقة البلاستيكية والركيزة. مصمم للاحتكاك الجاف الكامل ويتم تطوير مجموعة متنوعة من المواد للتشحيم ومعامل الاحتكاك والمتانة.VIIPLUS'sيوفر المركب المعدني أفضل أداء على أوسع نطاق من الأحمال والسرعات ودرجات الحرارة مع أو بدون تشحيم خارجي.
الآلات الزراعية: الجرارات، والحصادات، ورشاشات المحاصيل، والجرافات، والدرجات، إلخ.
صناعة السيارات: مضخة التوجيه المعزز، حشية دفع التوجيه، فرامل القرص، ممتص الصدمات، مفصلة الباب، ماسحة الزجاج الأمامي، بوق الكرسي، صمام الهواء والصمام اللولبي؛
آلات المكاتب والأعمال: آلة النسخ، آلة الفاكس، الطابعة، معالج البريد، إلخ.
المكونات والصمامات الهيدروليكية: مضخة التروس، مضخة الغطاس، مضخة الريشة، الصمام الكروي، صمام الفراشة، الأسطوانة، الأسطوانة والمكونات الهيدروليكية الأخرى؛
الأجهزة المنزلية: الثلاجات، مكيفات الهواء، المكانس الكهربائية، آلات الخياطة، آلات التنظيف، أفران الميكروويف ومعدات اللياقة البدنية، إلخ.
وآلات لوجستية أخرى، وآلات التعبئة والتغليف، وآلات النسيج، وآلات الموانئ، وآلات التعدين وآلات الغابات وما إلى ذلك.
في الاستخدام الفعلي، وفقًا لـبيئة مختلفة، وظروف العملومتطلبات حماية البيئة، يمكن تغيير لوحة الفولاذ منخفض الكربون إلى لوحة نحاسية أو لوحة من الفولاذ المقاوم للصدأ، ويمكن للسطح الداخلي للطبقة البلاستيكية أن يختار الرصاص أو المواد الخالية من الرصاص وغيرها من حشو البوليمر، يمكن أن يكون المظهر مطليًا بالقصدير أو النحاس.
يتم إنتاج بطانات VIIPLUS في مادة خفيفة الوزن وصغيرة الحجم بأقل حجم، مما يبسط تجميع العمود. تتميزبمستوى عالٍالمقاومة الكيميائية، يمكن تغطية الأعمدة أو طلاؤها بمواد مقاومة للسوائل أو الغازات أو المواد الصلبة العدوانية كيميائيًا، من خلال تطبيق طبقة جلفانية إضافية. لا يتطلب هذا النوع من البطانات التشحيم وتتراوح درجة حرارة التشغيل بين-195 درجة مئوية و +280 درجة مئوية.
محامل الانزلاق الجاف المدلفنة ()
فولاذ + مسحوق برونزي + / ألياف (DU)
مادة البطانة مناسبة للتطبيقات المشحمة
توفر البطانات ذاتية التشحيم تآكلًا جيدًا جدًا وأداء احتكاك منخفض على نطاق واسع من الأحمال والسرعات ودرجات الحرارة في ظروف التشغيل الجاف
محمل مضاد للاحتكاك مناسب للحركات الخطية والمتذبذبة والدورانية
نظرًا لأنها لا تمتص الزيت والماء، فإن البطانات تتمتع بمعدل تمدد منخفض وتوصيلية عالية، بالإضافة إلى ثبات حراري جيد. علاوة على ذلك، باستخدام هذا النوع من البطانات، يتم تقليل الاهتزازات والضوضاء والتلوث بشكل كبير.
1./ أليافسمك الخليط 0.01 ~ 0.03 مم. إنها سطح التلامس للعمود الدوار. تتحد أجزاء صغيرة من الطبقة والمادة البرونزية المتلبدة لإنشاء طبقة تشحيم صلبة، والتي تغطي العمود.
2. سمك مسحوق البرونز المتلبد 0.20 * 0.35 مم، يتم دمج تركيبة خاصة من النحاس المسحوق حرارياً مع الدعم الفولاذي. تعمل طبقة التلامس هذه كمرساة للطبقة وتوصل التراكم الحراري بعيدًا عن أسطح المحمل.
3.دعم الفولاذ منخفض الكربون. يمثل أساس البطانات، يوفر الظهر الفولاذي ثباتًا استثنائيًا وقدرة على حمل الأحمال وخصائص تبديد الحرارة.
فولاذ كربوني + مسحوق نحاسي + (+ Pb + حشو)
مادة بطانة التشحيم الذاتي المركبة المعدنية البوليمرية
ظهر فولاذي + مسحوق برونزي مسامي +
+ رصاص
|
|
طبقة انزلاق |
|
أداء التشغيل |
|
|
جاف |
جيد جدا |
|
مشحم بالزيت |
جيد |
|
مشحم بالشحم |
عادل |
|
مشحم بالماء |
عادل |
|
مشحم بسائل العملية |
عادل |
|
أقصى حمولة |
ثابت |
250 نيوتن / مم 2 |
|
ديناميكي |
140 نيوتن / مم 2 |
|
|
الحد الأقصى للسرعة |
جاف |
2 م / ث |
|
تشحيم |
> 2 م / ث |
|
|
الحد الأقصى لـ PV (جاف) |
وقت قصير |
3.6 نيوتن / مم 2 * ·؛ م / ث |
|
مستمر |
1.8 نيوتن / مم 2 * ·؛ م / ث |
|
|
درجة الحرارة. |
-195℃~+280℃ |
|
|
معامل الاحتكاك |
0.03 ~ 0.20 |
|
|
التوصيل الحراري |
42 واط (م ·؛ ك) -1 |
|
|
معامل التمدد الحراري |
11 * 10-6k-1 |
|
أشكال المحامل متوفرة بأبعاد قياسية
·؛ بطانات أسطوانية

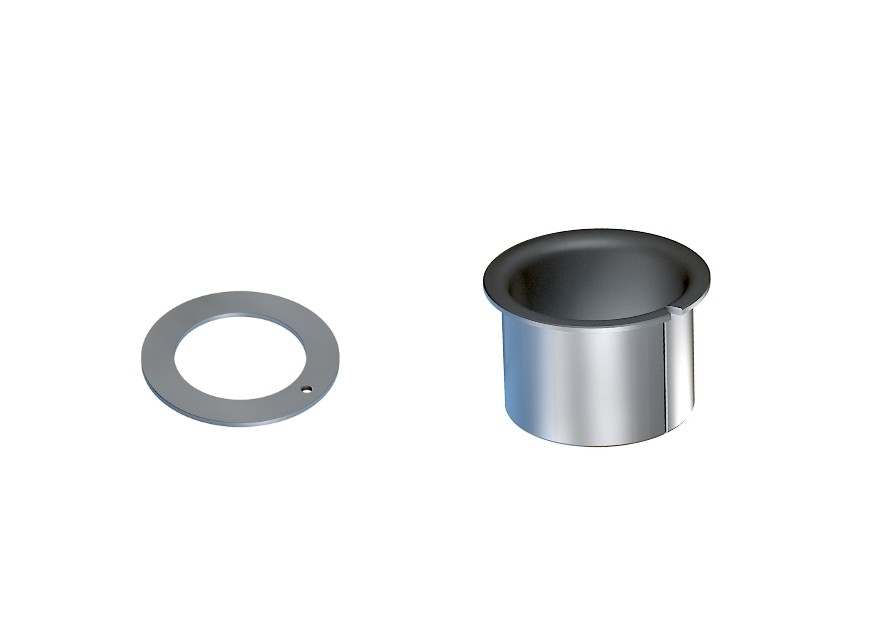

·؛ بطانات ذات حواف
·؛ غسالات الدفع
·؛ غسالات ذات حواف
·؛ ألواح منزلقة
تتوفر المحامل العادية كبطانات أو بطانات طوق أو غسالات أو شرائط أو تصميمات خاصة.
محامل مترية وبطانات إمبراطورية مصنوعة حسب الطلب: أشكال بطانات قياسية بأبعاد خاصة، أنصاف بطانات، أشكال خاصة يتم الحصول عليها عن طريق الختم أو السحب العميق، تصميمات بطانات مخصصة
التطبيقات النموذجية
تُستخدم بطانات viiplus 10 في تطبيقات مختلفة، على سبيل المثال:
* المركبات الهيدروليكية؛
* السيارات؛
* الدراجات النارية؛
* الآلات الزراعية؛
* آلات النسيج؛
* آلات الطباعة؛
* معدات الجمباز والمزيد؛ إلخ.
