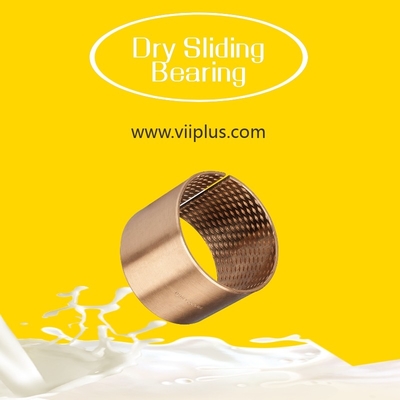

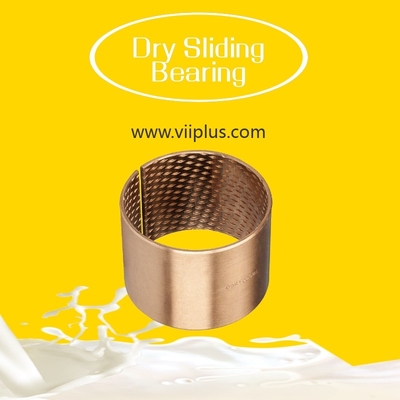

تُطلى هذه البطانات الفولاذية الجافة المنزلقة بالنحاس أو القصدير لتعزيز مقاومة التآكل والتشحيم. توفر مادة CuPb10Sn10، والتي تعني سبيكة أساسها النحاس تحتوي على 10٪ من الرصاص و 10٪ من القصدير، خصائص انزلاق ممتازة ومتانة، مما يجعلها مناسبة لتطبيقات الانزلاق الجاف. يؤدي الطلاء إلى تحسين أداء المحمل بشكل أكبر عن طريق تقليل الاحتكاك والتآكل، وإطالة عمره التشغيلي.
بكرات المسار، آلات البناء، بناء الرافعات، الآلات الزراعية (التحميل المؤثر)
|
Pb(%) |
Fe(%) |
Ni(%) |
Zn(%) |
Cu(%) |
|---|---|---|---|---|
|
8.0-11.0 |
≦0.25 |
≦1.5 |
≦2.0 |
78.0-87.0 |
Sn : 9.0-11.0
Sb : ≦0.5
الشوائب
|
مرجع رمز معيار مواد البطانات ثنائية المعدن |
||||
|
المادة |
تركيبة السبيكة |
صلابة السبيكة |
المعيار الدولي |
|
|
البطانات ثنائية المعدن |
CuPb10Sn10 |
80~120HB |
JIS-LBC3. JIS-LBC3. SAE-797. DIN CuPb10Sn. UNS C93700. CLEVITE F100. |
|
|
CC495KDAIDO L10. D. A. B. D57. Federal Mogul HF2. Low Friction Bushing SY. GLYCO66. ACL F100 |
||||
|
CuPb24Sn4 |
45~70HB |
JIS-LBC6. JIS-LBC6. SAE-799. GLYCO 68. DAIDO L23. Clacie rsx. ACL F250 |
||
|
CuPb6Sn6Zn3 |
70-100HB |
Din17670 |
||
|
CuSn10 |
70-100HB |
Din G-CuSn10 ;BS PB1 |
||
|
CuSn6.5P |
70-100HB |
DIN CuSn6(2.1020); JIS H3110 |
||
|
AlSn20Cu |
30~40HB |
JIS-AJL. SAE-783. GLYCO74. Low Friction Bushing AS15. ACL820 |
||
|
نوع المنتج:
|
محمل انزلاقي جاف
|
|
التطبيق :
|
الرفع، آلات التعدين،
آلات الغابات، الآلات الزراعية، إلخ. |
|
المادة:
|
CuSn8P
|
|
الكثافة:
|
8.8 جم/سم3
|
|
أقصى حمل ديناميكي:
|
100 نيوتن/مم²
|
|
أقصى سرعة خطية (الشحم):
|
2 م/ث
|
|
أقصى قيمة PV للشحم :
|
2.8 نيوتن/مم²·م/ث
|
|
قوة الضغط
|
>460 نيوتن/مم²
|
|
قوة الخضوع نيوتن/مم2
|
>280 نيوتن/مم2
|
|
الصلابة:
|
90-150
|
|
محور التزاوج
|
صلابة ≥50، خشونة 0.4-1.0
|
|
درجة حرارة التشغيل
|
-40~+150℃
|
|
معامل الاحتكاك
|
0.06~0.15
|
|
معامل التمدد الخطي
|
18.5×10-6/K
|
|
معامل التوصيل الحراري
|
58 واط/م·ك
|
|
بالإضافة إلى عرض كتالوج المنتجات القياسية، نوفر منتجات غير قياسية أو حسب الطلب وفقًا لمتطلبات العملاء. |
|
| المادة الأساسية | الصلابة | درجة الحرارة النطاق |
المرونة | سرعة الانزلاق الحد |
|---|---|---|---|---|
| CuSn8P0.3 / CuSn6.5P0.1 | HB90 HB120 | -100°C +200°C | 60 نيوتن/مم2 × م/ث | 2.5 م/ث |

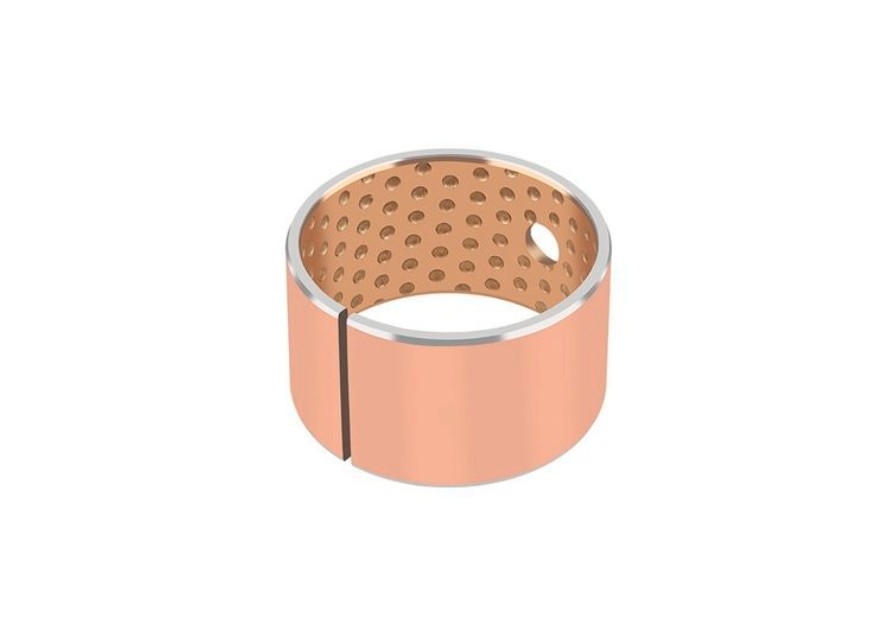

محمل مقاوم للتآكل مصنوع من شريط برونزي صلب مع ثقوب لتطبيقات التشحيم
أداء محسن مقارنة بمحامل البرونز PVB092: تزيد خزانات الشحوم الكبيرة من فترات الصيانة، ويتم كنس الأوساخ والحطام إلى الثقوب، مما يقلل من التآكل
الأداء الأمثل في ظل أحمال عالية نسبيًا وسرعات منخفضة
| عام | الوحدة | القيمة | |
| أقصى حمل، ص |
ثابت ديناميكي |
نيوتن/مم2 نيوتن/مم2 |
120 40 |
| درجة حرارة التشغيل |
دقيقة الحد الأقصى |
°C °C |
- 40 150 |
