| الاسم التجاري: | REPLACEMENT PLAIN BEARINGS |
| رقم الطراز: | JFB SL2 الجرافيت الجلبة البرونزية المسدودة ذات الحواف |
| الـ MOQ: | وصلات ربط حسب الطلب |
| السعر: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| شروط الدفع: | TT مقدما ، L / C ، ويسترن يونيون |
| القدرة على التوريد: | وصلات تحمل قياسية |

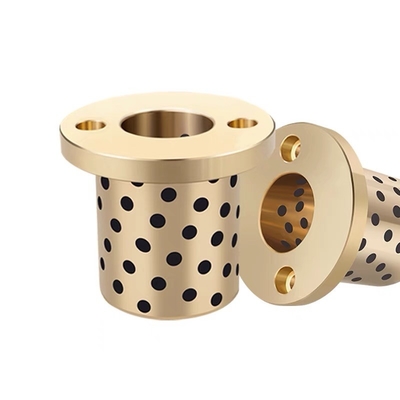

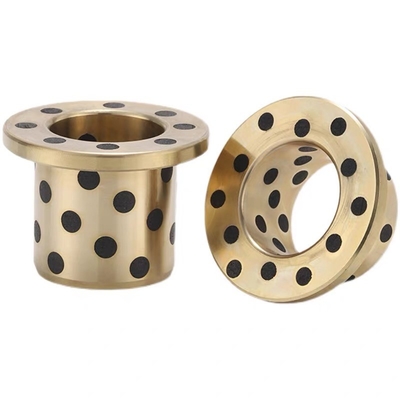

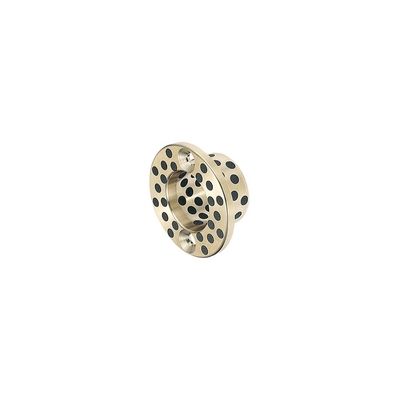

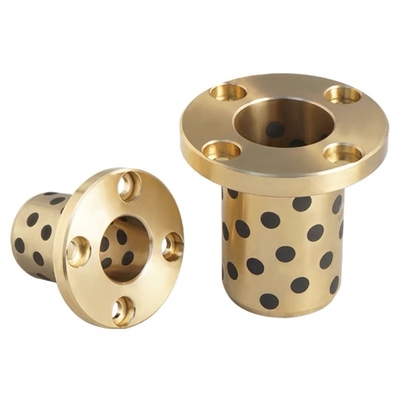

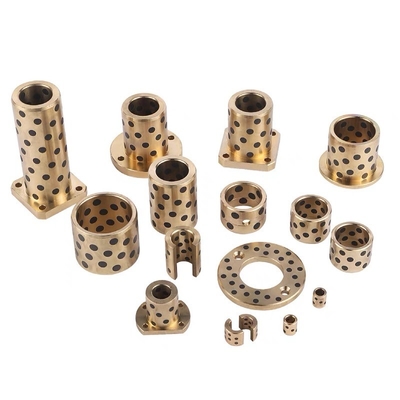

بطانات خالية من الزيت مصنوعة من سبائك النحاس وتتميز بتصميم الدفع، مثل طراز MPKZ30-20، وهي مكونات مصممة بدقة توفر مقاومة استثنائية للتآكل وخصائص التشحيم الذاتي. يضمن استخدام سبائك النحاس كمادة أساسية المتانة والقوة الميكانيكية العالية، مما يجعل هذه البطانات مناسبة للتطبيقات ذات الأحمال العالية والاحتكاك العالي.
يسمح تصميم الدفع لهذه البطانات لها بالتعامل بفعالية مع أحمال الدفع، مما يجعلها مثالية للاستخدام في تطبيقات الحركة الدورانية أو الترددية. تعمل الطبيعة ذاتية التشحيم للمادة على التخلص من الحاجة إلى التشحيم المنتظم، مما يقلل من متطلبات الصيانة وتكاليف التشغيل.
تم تصميم طراز MPKZ30-20، على وجه التحديد، لتلبية متطلبات التطبيقات الصناعية المحددة. يتم التحكم في أبعادها وتفاوتاتها بعناية لضمان الملاءمة المثالية والأداء الأمثل. عند استخدامها في الآلات أو المضخات أو المحركات أو المعدات الصناعية الأخرى، توفر هذه البطانات سطح تشغيل سلسًا وفعالًا يساعد على تقليل الاحتكاك والتآكل.
بشكل عام، تعتبر البطانات الخالية من الزيت المصنوعة من سبائك النحاس بتصميم الدفع، مثل طراز MPKZ30-20، حلاً فعالاً من حيث التكلفة وطويل الأمد للتطبيقات الصناعية التي تتطلب مكونات خالية من الزيت وذاتية التشحيم.
| رقم القطعة | - | L |
| MPGZ10 MPSZ12 MPKZ16 |
- - - |
15 15 20 |
| رقم القطعة | L | Dr6 | H | t | قطر الغلاف (البعد الموصى به) | |||||||||||||||
| النوع | dE7 | البعد المرجعي | التسامح (H7) | |||||||||||||||||
| MPGZ (قياسي) |
6 | +0.032 +0.020 |
10 | 12 | 12 | +0.034 +0.023 |
22 | 3 | 12 | + 0.018 0 |
||||||||||
| 8 | +0.040 +0.025 |
10 | 12 | 15 | 14 | 25 | 14 | |||||||||||||
| 10 | 10 | 12 | 15 | 20 | 16 | 16 | ||||||||||||||
| 12 | +0.050 +0.032 |
10 | 12 | 15 | 20 | 25 | 18 | 30 | 18 | |||||||||||
| 13 | 12 | 15 | 20 | 25 | 19 | +0.041 +0.028 |
19 | + 0.021 0 |
||||||||||||
| 15 | 12 | 15 | 20 | 25 | 21 | 35 | 21 | |||||||||||||
| 16 | 12 | 15 | 20 | 25 | 30 | 22 | 22 | |||||||||||||
| 18 | 14 | 20 | 25 | 30 | 35 | 24 | 40 | 24 | ||||||||||||
| 20 | +0.061 +0.040 |
14 | 20 | 25 | 30 | 35 | 40 | 28 | 45 | 5 | 28 | |||||||||
| 25 | 14 | 20 | 25 | 30 | 35 | 40 | 33 | +0.050 +0.034 |
50 | 33 | + 0.025 0 |
|||||||||
| 30 | 20 | 25 | 30 | 35 | 40 | 38 | 55 | 38 | ||||||||||||
| 35 | +0.075 +0.050 |
20 | 25 | 30 | 35 | 40 | 44 | 65 | 44 | |||||||||||
| 40 | 25 | 30 | 35 | 40 | 45 | 50 | 50 | 70 | 7 | 50 | ||||||||||
| 50 | 30 | 35 | 40 | 45 | 50 | 60 | 62 | +0.060 +0.041 |
90 | 8 | 62 | + 0.030 0 |
||||||||
| رقم القطعة | L | Dm6 | MPSZ | MPKZ | قطر الغلاف (البعد الموصى به) |
||||||||||||||||||||||||
| H | فتحة التركيب | t | H | فتحة التركيب | ملحقات: برغي غطاء منخفض الرأس بمقبس سداسي |
t | |||||||||||||||||||||||
| النوع | dF7 | P.C.D | d1 | d2 | h | رأس مسطح برغي غاطس الرأس |
P.C.D | d1 | d2 | h | البعد المرجعي | التسامح (H7) | |||||||||||||||||
| MPSZ (فتحة برغي غاطس الرأس) MPKZ (فتحة برغي منخفض الرأس) |
6 | +0.022 +0.010 |
10 | 12 | 10 | +0.015 +0.006 |
25 | 15 | 8.5 | 3.5 | 2.5 | M3 | 3 | 25 | 17 | 6 | 3.5 | 2.2 | M3-10x2 pcs. | 4 | 10 | + 0.015 0 |
|||||||
| 8 | +0.028 +0.013 |
12 | 15 | 12 | +0.018 +0.007 |
28 | 18 | 27 | 19 | 12 | + 0.018 0 |
||||||||||||||||||
| 10 | 12 | 15 | 20 | 14 | 30 | 20 | 29 | 21 | 14 | ||||||||||||||||||||
| 12 | +0.034 +0.016 |
12 | 15 | 20 | 18 | 40 | 28 | 36 | 26 | 7.5 | 4.5 | 3 | M4-12x2 pcs. | 5 | 18 | ||||||||||||||
| 15 | 12 | 15 | 20 | 21 | +0.021 +0.008 |
50 | 35 | 39 | 29 | M4-12x4 pcs. | 21 | + 0.021 0 |
|||||||||||||||||
| 16 | 12 | 15 | 20 | 25 | 30 | 22 | 40 | 30 | 22 | ||||||||||||||||||||
| 18 | 20 | 25 | 30 | 24 | 42 | 32 | 24 | ||||||||||||||||||||||
| 20 | +0.041 +0.020 |
20 | 25 | 30 | 35 | 40 | 28 | 13 | 6 | 3.5 | M5 | 5 | 49 | 38 | 9 | 5.5 | 3.7 | M5-16x4 pcs. | 6 | 28 | |||||||||
| 25 | 20 | 25 | 30 | 35 | 40 | 33 | +0.025 +0.009 |
55 | 40 | 54 | 43 | 33 | + 0.025 0 |
||||||||||||||||
| 30 | 20 | 25 | 30 | 35 | 40 | 38 | 60 | 45 | 63 | 50 | 11 | 6.6 | 4.2 | M6-20x4 pcs. | 8 | 38 | |||||||||||||
| 35 | +0.050 +0.025 |
20 | 25 | 30 | 35 | 40 | 44 | 70 | 52 | 69 | 56 | 44 | |||||||||||||||||
| 40 | 25 | 30 | 35 | 40 | 45 | 50 | 80 | 60 | 16 | 7 | 4.5 | M6 | 7 | 82 | 66 | 14 | 9 | 5.2 | M8-25x4 pcs. | 10 | 50 | ||||||||
| 50 | 30 | 35 | 40 | 45 | 62 | +0.030 +0.011 |
100 | 75 | 8 | 94 | 78 | 62 | + 0.030 0 |
||||||||||||||||
| مادة البطانة | نحاس مشرب بالجرافيت | نطاق قيمة PV المسموح بها القصوى (نيوتن/مم²•م/ث) | 1.1 إلى 2.0 | أقصى قيمة PV مسموح بها (نيوتن/مم²•م/ث) | 1.65 |
|---|---|---|---|---|---|
| أقصى حمل مسموح به (نيوتن/مم²) | 29 | أقصى سرعة مسموح بها (م/ث) | 0.5 | فتحات التركيب | H7 |
| نطاق درجة حرارة التشغيل (درجة مئوية) | -40::150 |
| مادة البرونز |
CuZn25Al6Fe3Mn3 +SL2 |
CuSn5Pb5Zn5 +SL2 |
CuAl10Fe5Ni5 +SL2 |
CuSn12 +SL2 |
|
| Cu% | الباقي | 85 | 80 | 88 | |
| Sn% | -- | 5 | -- | 12 | |
| Pb% | -- | 5 | -- | -- | |
| Zn% | 25 | 5 | -- | -- | |
| Al% | 6 | -- | 10 | -- | |
| Ni% | -- | -- | 5 | -- | |
| Fe% | 3 | -- | 5 | -- | |
| Mn% | 3 | -- | -- | -- | |
| الكثافة | 8.2 جم/سم3 | 8.8 جم/سم3 | 8.5 جم/سم3 | 8.8 جم/سم3 | |
| الصلابة | >HB210 | >HB70 | >HB150 | >HB80 | |
| أقصى ضغط تحميل | 100 نيوتن/مم2 | 40 نيوتن/مم2 | 50 نيوتن/مم2 | 45 نيوتن/مم2 | |
| أقصى سرعة خطية | 0.5 م/ث (جاف) | 0.4 م/ث (جاف) | 0.25 م/ث (جاف) | 0.5 م/ث (جاف) | |
| أقصى PV | 1.65 نيوتن/مم2 * م/ث | 1.00 نيوتن/مم2 * م/ث | 1.25 نيوتن/مم2 * م/ث | 1.20 نيوتن/مم2 * م/ث | |
| قوة الشد | >750 نيوتن/مم2 | >200 نيوتن/مم2 | >500 نيوتن/مم2 | >360 نيوتن/مم2 | |
| الاستطالة | >12 % | >15 % | >10 % | >8 % | |
| حدود درجة الحرارة | -40 ~ +300 درجة مئوية | -40 ~ +250 درجة مئوية | -40 ~ +400 درجة مئوية | -40 ~ +300 درجة مئوية |
معيار المنتجات: ISO 4379 (يحل محل DIN 1850)
مواد التشحيم الصلبة
| الكود | المادة | الميزات | التطبيق |
| SL2 | مركب الجرافيت |
احتكاك منخفض |
تستخدم على نطاق واسع للآلات |
| SL4 | +مركب MoS2 |
التشحيم الملامس للماء |
فيديو
