| الاسم التجاري: | REPLACEMENT PLAIN BEARINGS |
| رقم الطراز: | JFB SL2 الجرافيت الجلبة البرونزية المسدودة ذات الحواف |
| الـ MOQ: | وصلات ربط حسب الطلب |
| السعر: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| شروط الدفع: | TT مقدما ، L / C ، ويسترن يونيون |
| القدرة على التوريد: | وصلات تحمل قياسية |

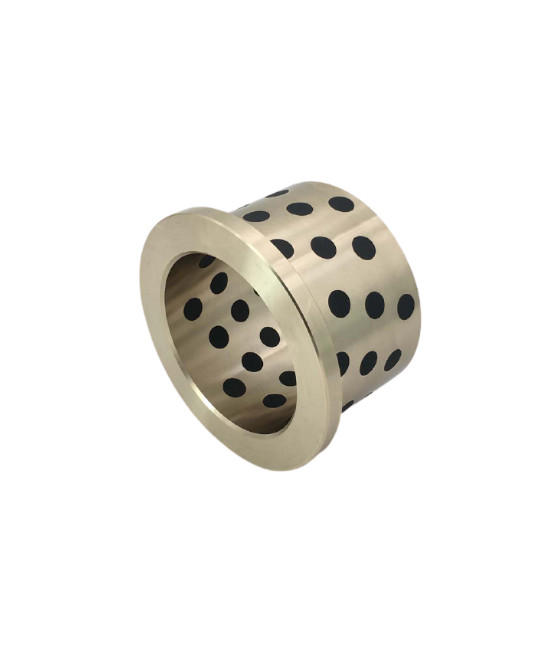

الشجرة الموجهة بدون زيت مع طوق ، والتي تتميز بخصائص التشحيم الذاتي ، هي مكون فعال للغاية وسهل الصيانة مصممة لمختلف التطبيقات الصناعية.غياب الحاجة إلى التشحيم بالزيت يقلل بشكل كبير من تكاليف التشغيل ومتطلبات الصيانة، مما يجعله خياراً مثالياً للبيئات الصعبة. تعزيز القلادة يعزز سلامة البناء والمتانة للشجيرات،ضمان الأداء المستقر والموثوق به حتى تحت الأحمال العاليةيضمن المادة المزينة ذاتياً التشغيل السلس والاحتكاك المحدودة، مما يسهم في الكفاءة العامة وطول العمر.
غطاء التشحيم الذاتي - مقاومة الارتداء طويلة الأمد
القيادة والزلاجة
اختر من بين اختياراتناالذات-التشحيمالمقابض، بما في ذلك محامل الغطاء المضمنة بالزيت، محامل الغطاء الجاف، وأكثر من ذلك.
المواد:الجرافيت البرونزي
USE:شجيرة دليل مع طوق (للتمركز بين صفيحتين) ، برونز مع مادة تزيين غير سائلة ؛ يقلل مادة التشحيم الذاتي من متطلبات الصيانة.
شجيرات الدليل DIN 9834 / ISO 9448 ، برونزية ، خالية من الصيانة مع طوق معيار SO # 50SP2
يتم تصنيع محامل البرونز الصلب باستخدام برونز المنغنيز عالي الجاذبية مغلق بمساحات التشحيم الصلبة. المواد الأساسية للسبائك البرونزية هي CuZn25Al6Fe3Mn3 مع الجرافيت (SL2) مغلق ،نحن أيضا نقدم خيارات اختيارية واسعة من CuSn5Pb5Zn5، CuAl10Fe5Ni5، CuSn12، ومواد معايير أخرى.
وخاصة شركتنا قد طورت المزلقات الصلبة SL4 لتطبيقات الاتصال بالماء مثل الطائرات النفاثة والمروحة والسفن وصحن القوارب والمنصة البحرية والتوربينات الهيدروليكية، الخ.
تستخدم هذه المنتجات بشكل رئيسي في تطبيقات الحمل العالي والسرعة المتوسطة. لديها القدرة على تحمل درجة حرارة تصل إلى 400 درجة مئوية.لدينا أيضا القدرة على تطوير هذه الشجيرات والألواح حسب أي مواصفات عملائنا.
| التكوين والخصائص | ||||||||||||||||
| dg | DIN | المواد لا، لا، لا نموذج التسليم1) |
التعيين | معيار ASTM | الوزن النسبي | الخصائص الفيزيائية (على الأقل) | ||||||||||
| المعيار | سبيكة لا، لا، لا |
DIN | ASTM | الكثافة | 0.2% التوتر |
الجهد قوة |
التوتر | المودولوس | صلابة | التطبيق | ||||||
| الرمز | ρ | δy | δT | |||||||||||||
| الوحدة | % | % | غرام/سم3 | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | كوسن7زينب | B 584 | C932 00 | كيو 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 مسموح به الحد الأقصى للجزء ن20 Sb 0.3 |
كيو 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 ن1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | المعيار المواد اللازمة معظم الطلبات الدولية موحد |
||
| 2.1090.03 | كوسن7زينب | ب 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | كوسن7زينب | ب 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | غير موحد بعد | كيو 84 - 87 SN 11 - 13 Pb 1-2 المسموح بها نيترويل 0.8 - 1.5 الحد الأقصى للجزء ن20 Sb 0.2 (بي 0)2 |
كيو 85 - 88 SN 10 - 12 (بي بي) 1 - 15 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | مادة عالية الأحمال و/أو الإجهاد التآكل الهجوم الدولي جزئيا فقط موحد |
|||
| 2.1061.03 | CuSn12Pb | غير موحد بعد | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | ب 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | كوال10ني | B 584 | C955 00 | 75 دقيقة 8،5 إلى 110 نـي 4.0 - 65 في 3.5 - 5.5 مسموح به الحد الأقصى للجزء -ثلاثة3 |
كيو دقيقه 78 ال 10 - 115 ناي 3 - 55 في 3 - 5 في الحد الأقصى ثلاثة.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | المواد الأحمال الشديدة و/ أو مرتفعة تآكل البيئات الدولية موحد |
||
| 2.0975.02 | كوال10ني | ب 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | كوال10ني | ب 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | كوال10ني | ب 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | كيو 60 - 67 ال 3 - 7 في 1.5 - 4 Mn 2.5 - 5 فترة الراحة مسموح به الحد الأقصى للجزء لا أكثر من 3 |
كيو 60 - 66 الـ5 - 75 فيتامين 2 - 4 Mn 2.5 - 5 Zn 22 - 28 لا أكثر من 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | المواد أعلى الأحمال بدون هجوم تآكل الدولية جزئياً معايرة إلى مساحة واسعة |
||
| 2.0598.02 | CuZn25Al5 | ب 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | ب 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | كوسن12 | غير موحد بعد | كيو 84 - 88 SN 11 - 13 Pb 1 ن20 Sb 0.2 (بي 0)2 |
كيو 85 - 88 SN 10 - 12 (بي بي) 1 - 15 ناي 0.8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | مادة ذات المقاومة الجيدة للارتداء التآكل ومياه البحر مقاومة الدولية جزئياً موحد |
|||
| 2.1052.03 | كوسن12 | غير موحد بعد | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | كوسن12 | غير موحد بعد | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1نموذج التسليم: .01 = صب الرمل .02 = صب الجاذبية .03 = صب الطرد المركزي .04 = صب مستمر | ||||||||||||||||
المعلومات التقنية
| مواد برونزية |
(كوزن 25 آل 6 فاي 3 ميني 3) +SL2 |
كوسن5بي5زين5 +SL2 |
CuAl10Fe5Ni5 +SL2 |
كوسن12 +SL2 |
|
| % | الراحة | 85 | 80 | 88 | |
| % | ... | 5 | ... | 12 | |
| Pb٪ | ... | 5 | ... | ... | |
| Zn٪ | 25 | 5 | ... | ... | |
| % | 6 | ... | 10 | ... | |
| % | ... | ... | 5 | ... | |
| في % | 3 | ... | 5 | ... | |
| م % | 3 | ... | ... | ... | |
| الكثافة | 8.2 غرام/سم3 | 8.8 غرام/سم3 | 8.5 غرام/سم3 | 8.8 غرام/سم3 | |
| صلابة | >HB210 | >HB70 | >HB150 | >HB80 | |
| ضغط الحمل | 100 N/mm2 | 40 N/mm2 | 50 N/mm2 | 45 N/mm2 | |
| السرعة الخطية | 0.5 متر/ثانية ((جافة)) | 0.4 متر/ثانية ((جاف) | 0.25 متر/ثانية (جاف) | 0.5 متر/ثانية ((جافة)) | |
| ماكس. PV | 1.65 N/mm2 * m/s | 1.00 N/mm2 * m/s | 1.25 N/mm2 * m/s | 1.20 N/mm2 * m/s | |
| قوة الشد | > 750 ن/ملم مربع | > 200 ن/ملم مربع | > 500 N/mm2 | > 360 ن/ملم2 | |
| الطول | >12 ٪ | >15٪ | > 10% | > 8٪ | |
| حد الحرارة | -40 ~ +300 oC | -40 ~ +250 oC | -40 ~ +400 oC | -40 ~ +300 oC |
معيار المنتجات: ISO 4379 (يحل محل DIN 1850)
الزيوت الدهنية الصلبة
| الرمز | المواد | الخصائص | التطبيق |
| SL2 | المكونات المركبة من الجرافيت |
الاحتكاك المنخفض |
تستخدم على نطاق واسع في الآلات |
| SL4 | + MoS2 المركب |
التشحيم المتصل بالماء |
التشحيم الذاتي، النحاس عالي القوة، CuZn25Al أو eq، الحفاظ على الحاملات الخالية من الصيانة والشجيرات دليل، البرونز مع المزلق الصلب
البند رقم رمز معادل Ø الداخلية
دØ الخارجية
دالطول
(ل)فلانج F t JFB0810 SOBF 8-12-10 8 12 10 20 2 JFB0812 SOBF 8-12-12 8 12 12 20 2 JFB0815 SOBF 8-12-15 8 12 15 20 2 JFB1010 الصفحة 10-14-10 10 14 10 22 2 JFB1012 الصفحة 10-14-12 10 14 12 22 2 JFB1015 الصفحة 10-14-15 10 14 15 22 2 JFB1017 SOBF 10-14-17 10 14 17 22 2 JFB1020 الصفحة 10-14-20 10 14 20 22 2 JFB1210 SOBF 12-18-10 12 18 10 25 3 JFB1212 SOBF 12-18-12 12 18 12 25 3 JFB1215 SOBF 12-18-15 12 18 15 25 3 JFB1220 SOBF 12-18-20 12 18 20 25 3 JFB1225 SOBF 12-18-25 12 18 25 25 3 JFB1230 SOBF 12-18-30 12 18 30 25 3 JFB1310 SOBF 13-19-10 13 19 10 26 3 JFB1312 الصفحة 13-19-12 13 19 12 26 3 JFB1315 SOBF 13-19-15 13 19 15 26 3 JFB1320 SOBF 13-19-20 13 19 20 26 3 JFB1325 SOBF 13-19-25 13 19 25 26 3 JFB1330 SOBF 13-19-30 13 19 30 26 3 JFB1415 صوف 14-20-15 14 20 15 27 3 محامل التشحيم الصلبة المدمجة أشجار الشباك المتري أشجار ذات أجزاء ذاتية التشحيم البند رقم رمز معادل Ø الداخلية
دØ الخارجية
دالطول
(ل)فلانج F t JFB1420 SOBF 14-20-20 14 20 20 27 3 JFB1425 SOBF 14-20-25 14 20 25 27 3 JFB1510 صوف 15-21-10 15 21 10 28 3 JFB1512 SOBF 15-21-12 15 21 12 28 3 JFB1515 SOBF 15-21-15 15 21 15 28 3 JFB1520 SOBF 15-21-20 15 21 20 28 3 JFB1525 صوف 15-21-25 15 21 25 28 3 JFB1530 صوف 15-21-30 15 21 30 28 3 JFB1612 صوف 16-22-12 16 22 12 29 3 JFB1615 صوف 16-22-15 16 22 15 29 3 JFB1618 صوف 16-22-18 16 22 18 29 3 JFB1620 صوف 16-22-20 16 22 20 29 3 JFB1623 SOBF 16-22-23 16 22 23 29 3 JFB1625 SOBF 16-22-25 16 22 25 29 3 JFB1630 صوف 16-22-30 16 22 30 29 3 JFB1635 SOBF 16-22-35 16 22 35 29 3 JFB1640 SOBF 16-22-40 16 22 40 29 3 JFB1815 SOBF 18-24-15 18 24 15 32 3 JFB1820 الصفحة 18-24-20 18 24 20 32 3 JFB1825 SOBF 18-24-25 18 24 25 32 3 JFB1830 صوف 18-24-30 18 24 30 32 3 JFB1835 SOBF 18-24-35 18 24 35 32 3 JFB1840 SOBF 18-24-40 18 24 40 32 3 JFB2015 SOBF 20-30-15 20 30 15 40 5 JFB2020 SOBF 20-30-20 20 30 20 40 5 JFB2025 SOBF 20-30-25 20 30 25 40 5 JFB2030 SOBF 20-30-30 20 30 30 40 5 JFB2035 SOBF 20-30-35 20 30 35 40 5 JFB2040 SOBF 20-30-40 20 30 40 40 5 JFB2515 SOBF 25-35-15 25 35 15 45 5 JFB2520 صوف 25-35-20 25 35 20 45 5 JFB2525 SOBF 25-35-25 25 35 25 45 5 JFB2530 SOBF 25-35-30 25 35 30 45 5 JFB2535 SOBF 25-35-35 25 35 35 45 5 JFB2540 SOBF 25-35-40 25 35 40 45 5 JFB2550 SOBF 25-35-50 25 35 50 45 5 JFB3020 SOBF 30-40-20 30 40 20 50 5 JFB3025 SOBF 30-40-25 30 40 25 50 5 JFB3030 SOBF 30-40-30 30 40 30 50 5 JFB3035 SOBF 30-40-35 30 40 35 50 5 JFB3040 SOBF 30-40-40 30 40 40 50 5 JFB3050 SOBF 30-40-50 30 40 50 50 5 (جي إف بي 31)520 SOBF 31,5-40-20 31,5 40 20 50 5 (جي إف بي 31)530 SOBF 31,5-40-30 31,5 40 30 50 5 (جي إف بي 31)535 SOBF 31,5-40-35 31,5 40 35 50 5 (جي إف بي 31)540 SOBF 31,5-40-40 31,5 40 40 50 5 محامل التشحيم الصلبة المدمجة أشجار الشباك المتري أشجار ذات أجزاء ذاتية التشحيم البند رقم رمز معادل Ø الداخلية
دØ الخارجية
دالطول
(ل)فلانج F t JFB3520 صوف 35-45-20 35 45 20 60 5 JFB3525 صوف 35-45-25 35 45 25 60 5 JFB3530 SOBF 35-45-30 35 45 30 60 5 JFB3535 SOBF 35-45-35 35 45 35 60 5 JFB3540 SOBF 35-45-40 35 45 40 60 5 JFB3550 SOBF 35-45-50 35 45 50 60 5 JFB4020 صوف 40-50-20 40 50 20 65 5 JFB4025 صوف 40-50-25 40 50 25 65 5 JFB4030 صبغ 40-50-30 40 50 30 65 5 JFB4035 صوف 40-50-35 40 50 35 65 5 JFB4040 صوف 40-50-40 40 50 40 65 5 JFB4050 صبغ 40-50-50 40 50 50 65 5 JFB4530 صوف 45-55-30 45 55 30 70 5 JFB4535 صوف 45-55-35 45 55 35 70 5 JFB4540 صوف 45-55-40 45 55 40 70 5 JFB4550 SOBF 45-55-50 45 55 50 70 5 JFB4560 SOBF 45-55-60 45 55 60 70 5 JFB5030 SOBF 50-60-30 50 60 30 75 5 JFB5035 SOBF 50-60-35 50 60 35 75 5 JFB5040 SOBF 50-60-40 50 60 40 75 5 JFB5050 SOBF 50-60-50 50 60 50 75 5 JFB5060 SOBF 50-60-60 50 60 60 75 5 JFB5540 SOBF 55-65-40 55 65 40 80 5 JFB5560 SOBF 55-65-60 55 65 60 80 5 JFB6040 SOBF 60-75-40 60 75 40 90 7,5 JFB6050 SOBF 60-75-50 60 75 50 90 7,5 JFB6080 SOBF 60-75-80 60 75 80 90 7,5 (جي إف بي 6367)5 SOBF 63-75-67،5 63 75 67,5 85 7,5 JFB6560 SOBF 65-80-60 65 80 60 95 7,5 JFB7050 صوف 70-85-50 70 85 50 105 7,5 JFB7080 صوف 70-85-80 70 85 80 105 7,5 JFB7560 SOBF 75-90-60 75 90 60 110 7,5 JFB8060 صوف 80-100-60 80 100 60 120 10 JFB8080 صوف 80-100-80 80 100 80 120 10 JFB80100 صوف 80-100-100 80 100 100 120 10 JFB9060 صوف 90-110-60 90 110 60 130 10 JFB9080 صوف 90-110-80 90 110 80 130 10 JFB10080 صوف 100-120-80 100 120 80 150 10 JFB100100 SOBF 100-120-100 100 120 100 150 10 JFB12080 SOBF 120-140-80 120 140 80 170 10 JFB120100 SOBF 120-140-100 120 140 100 170 10 JFB13080 صوف 130-150-80 130 150 80 180 10 JFB130100 صوف 130-150-100 130 150 100 180 10 JFB14080 صوف 140-160-80 140 160 80 190 10 JFB140100 صوف 140-160-100 140 160 100 190 10 JFB150100 صوف 150-170-100 150 170 100 200 10 JFB150120 SOBF 150-170-120 150 170 120 200 10 JFB160100 صوف 160-180-100 160 180 100 210 10 JFB160120 SOBF 160-180-120 160 180 120 210 10
