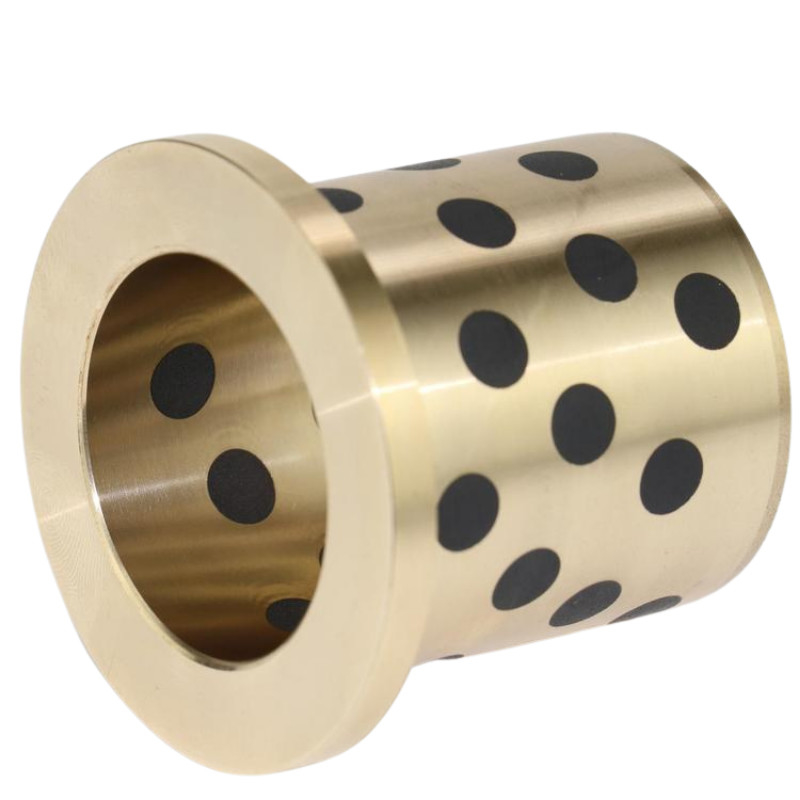

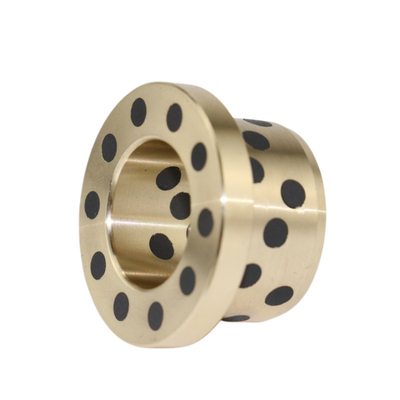

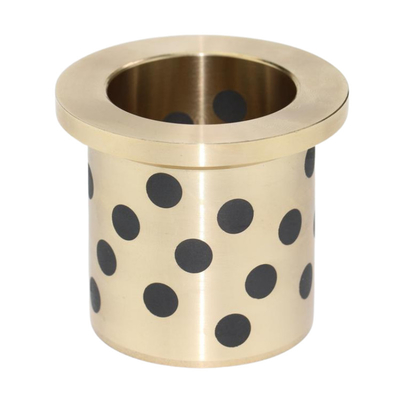

الجرافيت مسد الحواف البطانة البرونزية JFB SL2

الجرافيت مسد الحواف البطانة البرونزية JFB SL2

الاسم التجاري: REPLACEMENT PLAIN BEARINGS
رقم الطراز: JFB SL2 الجرافيت الجلبة البرونزية المسدودة ذات الحواف
الـ MOQ: وصلات ربط حسب الطلب
السعر: Sliding Bronze Bearing Dimensions Tolerance,Stock Price
شروط الدفع: TT مقدما ، L / C ، ويسترن يونيون
القدرة على التوريد: وصلات تحمل قياسية
معلومات مفصلة
مكان المنشأ:
مصنع جلبة
إصدار الشهادات:
ISO9001:2008 CuSn8, CuSn6.5, Brass
المواد:
CuZn25Al6Fe3Mn3 +SL2
رقم الموديل:
حمالات الشريط، حمالات غير زيتية مع الشريط
السمة:
محامل التشحيم الذاتي، درجات الحرارة القصوى
تشحيم:
الجرافيت، شجيرات التشحيم الذاتي، صيانة مجانية
التطبيق:
صناعة الأجهزة والصلب، طابعة الممات، مكونات الأدوات لصناعة السيارات، ضغط الصفائح الخ.
النوع:
المنزلق، الأكمام، الأطراف، الغسالات، الأطباق، الشرائط، مخصصة
أسعار المصنع:
تيفاني@viiplus.com
صانع غطاء محامل ذاتية التشحيم:
https://www.viiplus.com/
ضوء عالي:
جلبة برونزية متكلسة ذاتية التشحيم
الخصائص:
break
مصنعي محامل الشجيرات الموردين المصدرين:
محامل بسيطة. خدمة طويلة وخالية من الصيانة ، تصنع الأغطية في تصاميم مختلفة ومواد مختلفة. tiffany@viip
تفاصيل التغليف:
تصدير كرتون ، قابلة للتخصيص ، حالات خشبية
القدرة على العرض:
وصلات تحمل قياسية
إبراز:

جلبة برونزية ذات حواف مسدودة

,

جلبة برونزية ذات حواف جرافيت

,

جلبة برونزية ذات حواف JFB SL2

وصف المنتج

الجرافيت مغلق فلانجيد برونز بوشينغ JFB SL2 هو عنصر تحمل عالية الأداء مصممة للتطبيقات الصناعية المطالبة.يقدم مقاومة ممتازة للارتداء وخصائص التشحيم الذاتي، لضمان التشغيل السلس والموثوق به. يوفر التصميم المزدوج دعمًا واستقرارًا إضافيًا ،في حين أن مواصفات JFB SL2 تضمن التوافق مع مجموعة واسعة من الآلات والمعداتهذا البوشينج مناسب لتطبيقات الحمل العالي والسرعة العالية، حيث الصمود والموثوقية حاسمة.



JFB SL2 غلاف برونزي مغلق بالجرافيت



سبيكة النحاس العمود المستقيم البوشة دليل البوشة من التشحيم الذاتي



غلاف الأكمام البرونزية ، حجم اللفاف JFB SL2 غلاف البرونزية المزودة بالجرافيت



الزيوت الدهنية الصلبة المزينة بالجرافيت المزينة ذاتياً محملات فلانج أكمام محملات النحاس الصبغية



JFB SL2 غطاء برونزى مغلق بالجرافيت



شجيرات الدليل DIN 9834 / ISO 9448 ، برونزية ، خالية من الصيانة مع طوق معيار SO # 50SP2



منتجات ذات صلة
JDB SL2 غلاف برونزي مغلق بالجرافيت
JDB SL2 المكبس بالجرافيت

(جي دي بي) ، (سوب) ، (إس بي بي) ، (إس إل 2) ، (غرافيت لوبريكانتز)

JDB-P SL2 صفيحة برونزية مزودة بالجرافيت
JDB-P SL2 الجرافيت P

SOL CBS SGL HCS JDB-P زيوت 500sp101 SL2

غسالة الشريحة البرونزية المكونة من الجرافيت JDB-W SL2
JDB-W SL2 الجرافيت P

SOL CBS SGL HCS JDB-P زيوت 500sp101 SL2



قائمة الأحجام القياسية:



د د

هوية

E7

زائدة

r6

F L1
-صفر10
(ل) -صفر10
-صفر30



15 20 25 30 35 40 50 60 80 100
10 14 10 +0.040
+0.025
14 +0.034 +0023 22 2 1015 1020
12 18 12 +0.050
+0.028
18 25 1215 1220
13 19 13 19 26 1315 1320
14 20 14 20 27 3 1415 1420
15 21 15 21 28 1515 1520 1525 1530
16 22 16 22 29 1615 1620 1625 1630
20 30 20 +0.061
+0.040
30 40 2015 2020 2025 2030 2040
25 35 25 35 +0.050
+0.034
45 2515 2520 2525 2530 2540
30 40 30 40 50 3020 3025 3030 3035 3040 3050
31.5 40 31.5 +0.075
+0.050
40 3120 3135
35 45 35 45 60 5 3520 3530 3540 3550
40 50 40 50 65 4020 4030 4040 4050
45 55 45 55 +0.060
+0.041
70 4530 4540 4550 4560
50 60 50 60 75 5030 5040 5050 5060
55 65 55 +0.090
+0.060
65 80 5540 5560
60 75 60 75 +0.062
+0.043
90 6040 6050 6080
63 75 63 75 85 6367
70 85 70 85 +0.073
+0.051
105 7050 7080
75 90 75 90 110 7560
80 100 80 100 120 8060 8080 80100
90 110 90 +0.107
+0.072
110 +0.076
+0.054
130 9060 9080
100 120 100 120 150 10080 100100
120 140 120 140 +0.088
+0.063
170 12080 120100



يتم تصنيع محامل البرونز الصلب باستخدام برونز المنغنيز عالي الجاذبية مغلق بمساحات التشحيم الصلبة. المواد الأساسية للسبائك البرونزية هي CuZn25Al6Fe3Mn3 مع الجرافيت (SL2) مغلق ،نحن نقدم أيضا خيار اختياري واسع من CuSn5Pb5Zn5، CuAl10Fe5Ni5، CuSn12، ومواد معايير أخرى.



وقد طورت شركتنا بشكل خاص مواد التشحيم الصلبة SL4 للتطبيقات التي تتصل بالماء مثل الطائرات النفاثة والمروحة والسفن وحديقة القوارب والمنصة البحرية والتوربينات الهيدروليكية وما إلى ذلك.

تستخدم هذه المنتجات بشكل رئيسي في تطبيقات الحمل العالي والسرعة المتوسطة. لديها القدرة على تحمل درجة حرارة تصل إلى 400 درجة مئوية.لدينا أيضا القدرة على تطوير هذه الشجيرات والألواح حسب أي مواصفات عملائنا.



لا. DIN المادة رقم التعيين معيار ASTM نسبة الكثافة (g/cm3) 0.2٪ الإجهاد (MPa) قوة الشد (MPa) الجهد (%) E-module (MPa) صلابة (HB) التطبيقات
1 1705 2.1090.01 كوسن7زينب B 584 Cu 81 - 85، Sn 6 - 8، Zn 3 - 5، Pb 5 - 7 8.8 120 240 15 106,000 65 تستخدم على نطاق واسع في مجال صناعة السيارات والفضاء والهندسة البحرية للمكونات التي تتطلب قوة جيدة ومقاومة للتآكل. معترف بها دوليًا بسبب تنوعها وأدائها.
2.1090.03 كوسن7زينب ب 271 Cu 81 - 85، Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 8.8 130 270 13 106,000 75
2.1090.04 كوسن7زينب ب 505 Cu 81 - 85، Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 8.8 120 270 16 106,000 70
2 1705 2.1061.01 CuSn12Pb لم يتم توحيدها بعد Cu 84 - 87، Sn 11 - 13، Pb 1 - 2 8.7 140 260 10 112,000 80 تستخدم عادة في تصنيع المحامل والحافظات والمكونات التي تتطلب قدرة عالية على الحمل ومقاومة الارتداء ، وخاصة في التطبيقات البحرية والصناعية.
2.1061.03 CuSn12Pb لم يتم توحيدها بعد كيو 85 - 88، سن 10 - 12، بي بي 1 - 1.5 8.7 150 280 5 112,000 90
2.1061.04 CuSn12Pb ب 505 كيو 85 - 88، سن 10 - 12، بي بي 1 - 1.5 8.7 140 280 7 112,000 85
3 1714 2.0975.01 كوال10ني B 584 كوب من 75، أل 8.5 - 11.0ناي 4.0 - 65، Fe 3.5 - 5.5 7.6 270 600 12 122,000 140 تستخدم في الملاحة البحرية والفضاء والآلات الثقيلة لتصنيع المحامل والمكونات التي تتطلب قوة عالية ومتانة. معروفة بالحمولات الشديدة والبيئات القاسية التآكل.
2.0975.02 كوال10ني ب 30 كوب من 75، أل 8.5 - 11.0ناي 4.0 - 65، Fe 3.5 - 5.5 7.6 300 600 14 122,000 150
2.0975.03 كوال10ني ب 271 كوب من 75، أل 8.5 - 11.0ناي 4.0 - 65، Fe 3.5 - 5.5 7.6 300 700 13 122,000 160
2.0975.04 كوال10ني ب 505 كوب من 75، أل 8.5 - 11.0ناي 4.0 - 65، Fe 3.5 - 5.5 7.6 300 700 13 122,000 160
4 1709 2.0598.01 CuZn25Al5 B 584 Cu 60-67، Al 3-7، Fe 1.5-4، Mn 2.5-5، Zn بقية 8.2 450 750 8 115,000 180 تستخدم في المحامل الثقيلة والمكونات الهيدروليكية والأجهزة البحرية مصممة لحملات عالية ومقاومة للهجوم التآكل.
2.0598.02 CuZn25Al5 ب 30 كيو 60-66، أل 5-75، Fe 2-4، Mn 2.5-5، Zn 22-28 8.2 480 750 8 115,000 180
2.0598.03 CuZn25Al5 ب 271 كيو 60-66، أل 5-75، Fe 2-4، Mn 2.5-5، Zn 22-28 8.2 480 750 5 115,000 190
5 1705 2.1052.01 كوسن12 لم يتم توحيدها بعد كيو 84 - 88، سن 11 - 13، بي بي 1، ني 2.0، Sb 0.2، P 0.2 8.6 140 260 12 110,000 80 تستخدم عادة في تصنيع المحامل والدوائر والمكونات التي تتطلب مقاومة ارتداء عالية. معروفة بسهولة التصنيع الجيدة ومقاومة التآكل ، وخاصة في بيئات مياه البحر.جميع حقوق المحتوى المدرج محجوزة بواسطة https://www.viiplus.com/
2.1052.03 كوسن12 لم يتم توحيدها بعد كيو 85 - 88، سن 10 - 12، بي بي 1 - 1.5 8.6 150 280 8 110,000 90
2.1052.04 كوسن12 لم يتم توحيدها بعد كيو 85 - 88، سن 10 - 12، بي بي 1 - 1.5 8.7 140 280 8 110,000 95
ملاحظة: رموز استمارة التسليم: .01 = صب الرمل، .02 = صب الجاذبية .03 = صب الطرد المركزي .04 = صب متواصل



الجرافيت مسد الحواف البطانة البرونزية JFB SL2 0



البيانات التقنية



  مواد برونزية

(كوزن 25 آل 6 فاي 3 ميني 3)

+SL2

كوسن5بي5زين5

+SL2

CuAl10Fe5Ni5

+SL2

كوسن12

+SL2

% الراحة 85 80 88
% ... 5 ... 12
Pb٪ ... 5 ... ...
Zn٪ 25 5 ... ...
% 6 ... 10 ...
% ... ... 5 ...
في % 3 ... 5 ...
م % 3 ... ... ...
الكثافة 8.2 غرام/سم3 8.8 غرام/سم3 8.5 غرام/سم3 8.8 غرام/سم3
صلابة >HB210 >HB70 >HB150 >HB80
ضغط الحمل 100 N/mm2 40 N/mm2 50 N/mm2 45 N/mm2
السرعة الخطية 0.5 متر/ثانية ((جافة)) 0.4 متر/ثانية ((جاف) 0.25 متر/ثانية (جاف) 0.5 متر/ثانية ((جافة))
ماكس. PV 1.65 N/mm2 * m/s 1.00 N/mm2 * m/s 1.25 N/mm2 * m/s 1.20 N/mm2 * m/s
قوة الشد > 750 ن/ملم مربع > 200 ن/ملم مربع > 500 N/mm2 > 360 ن/ملم2
الطول >12 ٪ >15٪ > 10% > 8٪
  حد الحرارة -40 ~ +300 oC -40 ~ +250 oC -40 ~ +400 oC -40 ~ +300 oC

معيار المنتجات: ISO 4379 (يحل محل DIN 1850)





الزيوت الدهنية الصلبة





الرمز المواد الخصائص التطبيق
SL2 المكونات المركبة من الجرافيت

الاحتكاك المنخفض

مقاومة للكيماويات

تكلفة منخفضة

حد الحرارة 400 درجة مئوية

تستخدم على نطاق واسع في الآلات
SL4 + MoS2 المركب

التشحيم المتصل بالماء

حياة أطول

حد الحرارة 300 درجة مئوية





الحجم:



التشحيم الذاتي، النحاس عالي القوة، CuZn25Al أو eq، الحفاظ على الحاملات الخالية من الصيانة والشجيرات دليل، البرونز مع المزلق الصلب

البند رقم رمز معادل Ø الداخلية
د
Ø الخارجية
د
الطول
(ل)
فلانج F t
JFB0810 SOBF 8-12-10 8 12 10 20 2
JFB0812 SOBF 8-12-12 8 12 12 20 2
JFB0815 SOBF 8-12-15 8 12 15 20 2
JFB1010 الصفحة 10-14-10 10 14 10 22 2
JFB1012 الصفحة 10-14-12 10 14 12 22 2
JFB1015 الصفحة 10-14-15 10 14 15 22 2
JFB1017 SOBF 10-14-17 10 14 17 22 2
JFB1020 الصفحة 10-14-20 10 14 20 22 2
JFB1210 SOBF 12-18-10 12 18 10 25 3
JFB1212 SOBF 12-18-12 12 18 12 25 3
JFB1215 SOBF 12-18-15 12 18 15 25 3
JFB1220 SOBF 12-18-20 12 18 20 25 3
JFB1225 SOBF 12-18-25 12 18 25 25 3
JFB1230 SOBF 12-18-30 12 18 30 25 3
JFB1310 SOBF 13-19-10 13 19 10 26 3
JFB1312 الصفحة 13-19-12 13 19 12 26 3
JFB1315 SOBF 13-19-15 13 19 15 26 3
JFB1320 SOBF 13-19-20 13 19 20 26 3
JFB1325 SOBF 13-19-25 13 19 25 26 3
JFB1330 SOBF 13-19-30 13 19 30 26 3
JFB1415 صوف 14-20-15 14 20 15 27 3


محامل التشحيم الصلبة المدمجة
          أشجار الشباك المتري
أشجار ذات أجزاء ذاتية التشحيم
البند رقم رمز معادل Ø الداخلية
د
Ø الخارجية
د
الطول
(ل)
فلانج F t
JFB1420 SOBF 14-20-20 14 20 20 27 3
JFB1425 SOBF 14-20-25 14 20 25 27 3
JFB1510 صوف 15-21-10 15 21 10 28 3
JFB1512 SOBF 15-21-12 15 21 12 28 3
JFB1515 SOBF 15-21-15 15 21 15 28 3
JFB1520 SOBF 15-21-20 15 21 20 28 3
JFB1525 صوف 15-21-25 15 21 25 28 3
JFB1530 صوف 15-21-30 15 21 30 28 3
JFB1612 صوف 16-22-12 16 22 12 29 3
JFB1615 صوف 16-22-15 16 22 15 29 3
JFB1618 صوف 16-22-18 16 22 18 29 3
JFB1620 صوف 16-22-20 16 22 20 29 3
JFB1623 SOBF 16-22-23 16 22 23 29 3
JFB1625 SOBF 16-22-25 16 22 25 29 3
JFB1630 صوف 16-22-30 16 22 30 29 3
JFB1635 SOBF 16-22-35 16 22 35 29 3
JFB1640 SOBF 16-22-40 16 22 40 29 3
JFB1815 SOBF 18-24-15 18 24 15 32 3
JFB1820 الصفحة 18-24-20 18 24 20 32 3
JFB1825 SOBF 18-24-25 18 24 25 32 3
JFB1830 صوف 18-24-30 18 24 30 32 3
JFB1835 SOBF 18-24-35 18 24 35 32 3
JFB1840 SOBF 18-24-40 18 24 40 32 3
JFB2015 SOBF 20-30-15 20 30 15 40 5
JFB2020 SOBF 20-30-20 20 30 20 40 5
JFB2025 SOBF 20-30-25 20 30 25 40 5
JFB2030 SOBF 20-30-30 20 30 30 40 5
JFB2035 SOBF 20-30-35 20 30 35 40 5
JFB2040 SOBF 20-30-40 20 30 40 40 5
JFB2515 SOBF 25-35-15 25 35 15 45 5
JFB2520 صوف 25-35-20 25 35 20 45 5
JFB2525 SOBF 25-35-25 25 35 25 45 5
JFB2530 SOBF 25-35-30 25 35 30 45 5
JFB2535 SOBF 25-35-35 25 35 35 45 5
JFB2540 SOBF 25-35-40 25 35 40 45 5
JFB2550 SOBF 25-35-50 25 35 50 45 5
JFB3020 SOBF 30-40-20 30 40 20 50 5
JFB3025 SOBF 30-40-25 30 40 25 50 5
JFB3030 SOBF 30-40-30 30 40 30 50 5
JFB3035 SOBF 30-40-35 30 40 35 50 5
JFB3040 SOBF 30-40-40 30 40 40 50 5
JFB3050 SOBF 30-40-50 30 40 50 50 5
(جي إف بي 31)520 SOBF 31,5-40-20 31,5 40 20 50 5
(جي إف بي 31)530 SOBF 31,5-40-30 31,5 40 30 50 5
(جي إف بي 31)535 SOBF 31,5-40-35 31,5 40 35 50 5
(جي إف بي 31)540 SOBF 31,5-40-40 31,5 40 40 50 5


محامل التشحيم الصلبة المدمجة
          أشجار الشباك المتري
أشجار ذات أجزاء ذاتية التشحيم
البند رقم رمز معادل Ø الداخلية
د
Ø الخارجية
د
الطول
(ل)
فلانج F t
JFB3520 صوف 35-45-20 35 45 20 60 5
JFB3525 صوف 35-45-25 35 45 25 60 5
JFB3530 SOBF 35-45-30 35 45 30 60 5
JFB3535 SOBF 35-45-35 35 45 35 60 5
JFB3540 SOBF 35-45-40 35 45 40 60 5
JFB3550 SOBF 35-45-50 35 45 50 60 5
JFB4020 صوف 40-50-20 40 50 20 65 5
JFB4025 صوف 40-50-25 40 50 25 65 5
JFB4030 صبغ 40-50-30 40 50 30 65 5
JFB4035 صوف 40-50-35 40 50 35 65 5
JFB4040 صوف 40-50-40 40 50 40 65 5
JFB4050 صبغ 40-50-50 40 50 50 65 5
JFB4530 صوف 45-55-30 45 55 30 70 5
JFB4535 صوف 45-55-35 45 55 35 70 5
JFB4540 صوف 45-55-40 45 55 40 70 5
JFB4550 SOBF 45-55-50 45 55 50 70 5
JFB4560 SOBF 45-55-60 45 55 60 70 5
JFB5030 SOBF 50-60-30 50 60 30 75 5
JFB5035 SOBF 50-60-35 50 60 35 75 5
JFB5040 SOBF 50-60-40 50 60 40 75 5
JFB5050 SOBF 50-60-50 50 60 50 75 5
JFB5060 SOBF 50-60-60 50 60 60 75 5
JFB5540 SOBF 55-65-40 55 65 40 80 5
JFB5560 SOBF 55-65-60 55 65 60 80 5
JFB6040 SOBF 60-75-40 60 75 40 90 7,5
JFB6050 SOBF 60-75-50 60 75 50 90 7,5
JFB6080 SOBF 60-75-80 60 75 80 90 7,5
(جي إف بي 6367)5 SOBF 63-75-67،5 63 75 67,5 85 7,5
JFB6560 SOBF 65-80-60 65 80 60 95 7,5
JFB7050 صوف 70-85-50 70 85 50 105 7,5
JFB7080 صوف 70-85-80 70 85 80 105 7,5
JFB7560 SOBF 75-90-60 75 90 60 110 7,5
JFB8060 صوف 80-100-60 80 100 60 120 10
JFB8080 صوف 80-100-80 80 100 80 120 10
JFB80100 صوف 80-100-100 80 100 100 120 10
JFB9060 صوف 90-110-60 90 110 60 130 10
JFB9080 صوف 90-110-80 90 110 80 130 10
JFB10080 صوف 100-120-80 100 120 80 150 10
JFB100100 SOBF 100-120-100 100 120 100 150 10
JFB12080 SOBF 120-140-80 120 140 80 170 10
JFB120100 SOBF 120-140-100 120 140 100 170 10
JFB13080 صوف 130-150-80 130 150 80 180 10
JFB130100 صوف 130-150-100 130 150 100 180 10
JFB14080 صوف 140-160-80 140 160 80 190 10
JFB140100 صوف 140-160-100 140 160 100 190 10
JFB150100 صوف 150-170-100 150 170 100 200 10
JFB150120 SOBF 150-170-120 150 170 120 200 10
JFB160100 صوف 160-180-100 160 180 100 210 10
JFB160120 SOBF 160-180-120 160 180 120 210 10





الجرافيت مسد الحواف البطانة البرونزية JFB SL2 1
