| الاسم التجاري: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| رقم الطراز: | شجيرات SY - الحجم المتري |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | صب جلبة ثنائية المعدن ، الصين ، الشركات المصنعة ، الموردين ، المصنع ، بالجملة ، البطانات ذات التشحيم |

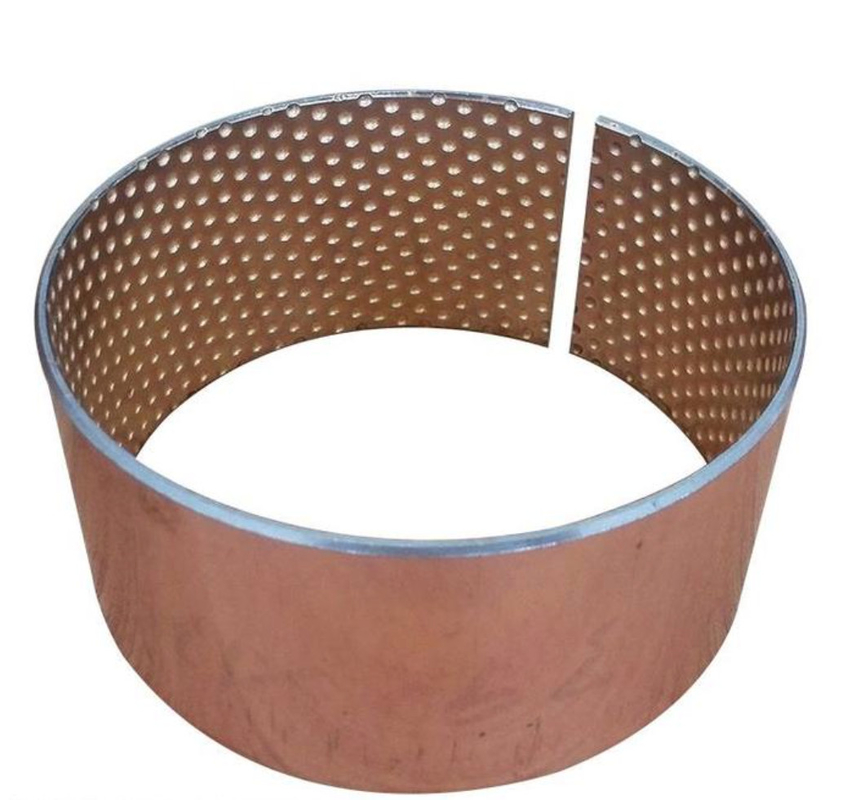

جلب محامل ثنائية المعدن خالية من الرصاص ومقاومة للتآكل للسيارات هي مكونات متخصصة مصممة لتوفير متانة وأداء فائقين في تطبيقات السيارات. تتكون هذه الجلب من مادة ثنائية المعدن تجمع بين مقاومة التآكل والقوة لمعدن واحد مع خصائص التشحيم وتقليل الاحتكاك لمعدن آخر، كل ذلك دون استخدام الرصاص.
يتم اختيار المادة ثنائية المعدن المستخدمة في هذه الجلب بعناية لتقديم الأداء الأمثل في بيئات السيارات. تجمع بين صلابة ومتانة معدن عالي القوة مع الخصائص التشحيمية لسبائك أكثر ليونة. يضمن هذا التركيب الفريد أن الجلب يمكنها تحمل الأحمال والسرعات العالية التي تواجهها في تطبيقات السيارات مع تقليل الاحتكاك والتآكل.
يعد التصميم الخالي من الرصاص لهذه الجلب جانبًا مهمًا يساهم في صداقتها للبيئة. الرصاص مادة ضارة يمكن أن تشكل مخاطر صحية ومخاوف بيئية. من خلال التخلص من الرصاص من تركيبة المادة، تساعد هذه الجلب على تقليل التأثير البيئي لتصنيع السيارات واستخدامها.
تضمن مقاومة التآكل العالية لجلب المحامل ثنائية المعدن هذه أنها يمكن أن تحافظ على أدائها على مدى فترات طويلة من التشغيل. هذه المتانة ضرورية في تطبيقات السيارات، حيث تخضع المكونات للتآكل المستمر من عوامل مختلفة مثل الاهتزاز ودرجات الحرارة المرتفعة والاحتكاك.
باختصار، تم تصميم جلب محامل ثنائية المعدن خالية من الرصاص ومقاومة للتآكل للسيارات لتوفير متانة وأداء وصداقة للبيئة فائقة في تطبيقات السيارات. إن تركيبة المواد الفريدة والتصميم الخالي من الرصاص يجعلها خيارًا ممتازًا لأنظمة السيارات المختلفة، مما يساهم في الموثوقية والكفاءة الشاملة للسيارة.
محمل جلبة ثنائية المعدن
Sn 9to11%
Pb9to11%
Cu reminder
ظهر فولاذ 1010
الطول 1000 مم * العرض 200 * السماكة 2.5 مم
الطول 1000 مم * العرض 200 * السماكة 2.0 مم
الطول 1000 مم * العرض 200 * السماكة 1.5 مم
الطول 500 مم * العرض 200 * السماكة 2.5 مم
الطول 500 مم * العرض 200 * السماكة 2.0 مم
الطول 500 مم * العرض 200 * السماكة 1.5 مم
ثنائي المعدن + فولاذ كربوني + برونز
| ب (مم) | الخلوص الأقصى (مم) | الخلوص الأدنى (مم) | دي (مم) | دي، أقصى في H7 (مم) | دي، دقيقة في H7 (مم) | افعل (مم) | الإسكان | رقم الجزء | عمود | دل (مم) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
PM6560SY
|
60
|
0,276
|
0,08
|
200
|
65,23
|
65,08
|
70
|
H7
|
PM6560SY
|
h8
|
8
|
|
|
PM8060SY
|
60
|
0,281
|
0,08
|
80
|
80,235
|
80,08
|
85
|
H7
|
PM8060SY
|
h8
|
9,5
|
|
|
PM2525SY
|
170
|
0,194
|
0,02
|
170
|
25,161
|
25,02
|
28
|
H7
|
PM2525SY
|
h8
|
6
|
|
|
PM2820SY
|
20
|
0,218
|
0,04
|
28
|
28,185
|
28,04
|
32
|
H7
|
PM2820SY
|
h8
|
6
|
|
|
PM13560SY
|
60
|
0,303
|
0,08
|
135
|
120,24
|
135,08
|
140
|
H7
|
PM13560SY
|
h8
|
9,5
|
|
|
PM4550SY
|
50
|
0,264
|
0,08
|
45
|
45,225
|
45,08
|
50
|
H7
|
PM4550SY
|
h8
|
8
|
|
|
PM5050SY
|
50
|
0,269
|
0,08
|
50
|
50,23
|
50,08
|
55
|
H7
|
PM5050SY
|
h8
|
8
|
|
|
PM7580SY
|
80
|
0,276
|
0,08
|
75
|
75,23
|
75,08
|
80
|
H7
|
PM7580SY
|
h8
|
9,5
|
|
|
PM7540SY
|
40
|
0,276
|
0,08
|
75
|
75,23
|
75,08
|
80
|
H7
|
PM7540SY
|
h8
|
9,5
|
|
|
PM3240SY
|
40
|
0,224
|
0,04
|
32
|
32,185
|
32,04
|
36
|
H7
|
PM3240SY
|
h8
|
6
|
|
|
PM8040SY
|
40
|
0,281
|
0,08
|
80
|
80,235
|
80,08
|
85
|
H7
|
PM8040SY
|
h8
|
9,5
|
|
|
PM2815SY
|
15
|
0,218
|
0,04
|
28
|
28,185
|
28,04
|
32
|
H7
|
PM2815SY
|
h8
|
6
|
|
|
PM3230SY
|
150
|
0,224
|
0,04
|
32
|
32,185
|
32,04
|
36
|
H7
|
PM3230SY
|
h8
|
6
|
|
|
PM7040SY
|
40
|
0,276
|
0,08
|
70
|
70,23
|
70,08
|
75
|
H7
|
PM7040SY
|
h8
|
8
|
|
|
PM6040SY
|
40
|
0,276
|
0,08
|
60
|
60,23
|
60,08
|
200
|
H7
|
PM6040SY
|
h8
|
8
|
|
|
PM4020SY
|
20
|
0,224
|
0,04
|
40
|
40,185
|
40,04
|
44
|
H7
|
PM4020SY
|
h8
|
8
|
|
|
PM2220SY
|
20
|
0,194
|
0,02
|
22
|
22,161
|
22,02
|
170
|
H7
|
PM2220SY
|
h8
|
6
|
|
|
PM4050SY
|
50
|
0,224
|
0,04
|
40
|
40,185
|
40,04
|
44
|
H7
|
PM4050SY
|
h8
|
8
|
محمل ثنائي المعدنمع دعامة فولاذية وطلاء برونزي مضاف. للتطبيقات المشحمة بطبقة انزلاقية عادية
مناسب لتشحيم الزيت والشحم
محامل برونزية.
محامل مجمعة.
حلقات فولاذية.
لدينامحامل التشحيم الذاتيمعطاة على هيكل آلية المشي وعناصر الهيكل والمكونات الهيدروليكية. يتضمن التشحيم ثنائي المعدن لـمحامل التدحرج،محامل معدنية ذاتية التشحيمومحامل التدحرج البلاستيكية ذاتية التشحيم.
تحتوي هذه المحامل على مادة تحت حمل عالٍ، ومقاومة ممتازة للتآكل وتأثير مضاد للغبار، وتكنولوجيامحامل التشحيم الذاتييسمح بالكثيردورات صيانة أطول، يحسن استخدام المعدات، ويقلل من تكاليف الصيانة.
تقدم VIIPLUS CHINA مجموعة شاملة من جلب الأكمام لتلبية احتياجات الهندسة السطحية الأكثر تطلبًا في العالم.
نقوم بتصنيع البوليمرات المعدنية، والجلب الهندسية، والمركبة المقواة بالألياف، والفولاذ المقاوم للصدأ 316 أو 304، والمحامل المعدنية وثنائية المعدن، والطلاءات البوليمرية جنبًا إلى جنب مع مجموعة من التجميعات الداعمة، وكتل الجلب، وألواح الدفع. قم بزيارة موقعنا على الإنترنت tstar.com
ملف PDF الفنيمحامل عادية ثنائية المعدن ومحامل الأكمام المصنوعة في...
| البيانات الفنية | |||||||
| البيانات | محامل معدنية جلبة ثنائية المعدن | ||||||
| SAE-797 | SAE-799 | DIN17670 | BS PB1 | CuSn6(2.1020) | SAE-783 | ||
| أو CuSn6Zn6Pb3 كطبقة تبطين. أقوى أنواع الجلب ثنائية المعدن وتستخدم على نطاق واسع في العديد من المجالات. | 45~70 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | 30~40 | ||
| المادة | فولاذ+ | فولاذ+ | فولاذ+ | فولاذ+ | فولاذ+ | فولاذ+ | |
| أو CuSn6Zn6Pb3 كطبقة تبطين. أقوى أنواع الجلب ثنائية المعدن وتستخدم على نطاق واسع في العديد من المجالات. | 45~70 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | 30~40 | ||
| صلابة طبقة السبائك HB | 80~120 | 38 | 65 | 65 | 65 | 30 | |
| أقصى حمل ديناميكي P N/mm² | ثنائي المعدن-930 | 130 | 130 | 130 | 130 | 100 | |
| أقصى سرعة V م/ث | تشحيم الشحوم | 3.5 | 2.5 | 2.5 | 2.5 | - | - |
| أقصى حد PV N/mm²·m/s | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | - | |
| معامل الاحتكاك u | 0.05~0.10 | 0.05~0.15 | 0.05~0.15 | 0.05~0.15 | 0.05~0.15 | - | |
| أقصى سرعة V م/ث | 8 | 10 | 5 | 5 | 5 | 15 | |
| أقصى حد PV N/mm²·m/s | تشحيم الزيت | 10 | 10 | 10 | 10 | 10 | 8 |
| معامل الاحتكاك u | 0.04~0.12 | 0.04~0.12 | 0.04~0.12 | 0.04~0.12 | 0.04~0.12 | 0.05~0.02 | |
| أقصى درجة حرارة عمل ℃ | تشحيم الشحوم | ثنائي المعدن-930 | ثنائي المعدن-930 | ثنائي المعدن-930 | ثنائي المعدن-930 | ثنائي المعدن-930 | ثنائي المعدن-930 |
| تشحيم الزيت | 250 | 250 | 250 | 250 | 250 | 250 | |
| التوصيل الحراري W/mk | 60 | 60 | 60 | 60 | 60 | 47 | |
| معامل التمدد الخطي | 18×10-6/K﹣¹ | 19×10-6/K﹣¹ | 18×10-6/K﹣¹ | 18×10-6/K﹣¹ | 19×10-6/K﹣¹ | 18×10-6/K﹣¹ | |
| تطابق المحور | صلابة HRC | ≥53 | ≥45 | ≥53 | ≥53 | ≥53 | ≥270 |
| الخشونة Ra | 0.32~0.63 | 0.32~0.63 | 0.16~0.63 | 0.32~0.63 | 0.16~0.63 | 0.16~0.6 |
|
— الفضاء
— السيارات
— الصناعية
— الزراعية
— البناء
— النفط والغاز
— الطاقة
— الطاقة السائلة
ميزة جلب ثنائية المعدن
احتكاك منخفض، مقاومة عالية للتآكل
معاملات الاحتكاك المنخفضة تقضي على
الحاجة إلى التشحيم مع تقليل التآكل
وإطالة عمر الخدمة.
خالٍ من الصيانة
مثالي للتطبيقات التي تتطلب خدمة طويلة
الحياة بدون صيانة منتظمة أو تشغيل
الظروف مع القليل من التشحيم أو عدمه.
تقليل تكاليف العمود عن طريق القضاء على الحاجة
انخفاض تكلفة النظام
لتقوية وتصنيع مسارات الشحوم.
يوفر البناء المدمج من قطعة واحدة
توفير المساحة والوزن ويبسط
التجميع.
بيئي
حلول خالية من الشحوم والرصاص تتوافق
مع اللوائح البيئية المتزايدة الصرامة مثل توجيه RoHS لـ
المعدات الكهربائية والإلكترونية.
ملف تعريف محمل ثنائي المعدن، يمكن تخصيص جلبة ثنائية المعدن
السعر،معيار الجودة العالي SAE-797 يعتمد على الفولاذ والمُلبد بـCuPb10Sn10 أو CuSn6Zn6Pb3 كطبقة تبطين. أقوى أنواع الجلب ثنائية المعدن وتستخدم على نطاق واسع في العديد من المجالات. يحتوي هذا النوع على أفضل أداء ضمن نطاق سبيكة Cu-Pb المصممة للجلب. لذلك، فهو يتمتع بتطبيق واسع ومناسب في الغالب للأماكن التي تكون فيها السرعة المتوسطة والتأثير العالي وما إلى ذلك.
أخصائي محمل ثنائي المعدن مع حجم تصميم تصنيع المواد المخصص
أثبتت VIIPLUS خبرتها الواسعة ومعرفتها الفنية في تصنيع وتسويق محامل الجلب ثنائية المعدن ووحدات القيادة. استفد من الخبراء الذين يسعون إلى إيجاد حل محمل انزلاقي مثالي لك، مصمم لتطبيقاتك الخاصة.
محمل انزلاقي مركب ملفوف، فولاذ/برونز مطلي بالنحاس أو القصدير، DIN 1494 / ISO 3547، خالٍ من الصيانة، مع جيوب تشحيم أو تصميم أخدود
محامل معدنية ذاتية التشحيم خالية من الصيانة، جلب ذات حواف مضخات تروس جلبة ثنائية المعدن ومحمل ذاتي التشحيم
| نوع المادة | ||||
| مواصفات سبيكة البرونز | صلابة سبيكة البرونز HB | الحمل الديناميكي الأقصى المسموح به | أقصى درجة حرارة درجة مئوية | ثنائي المعدن-800 |
| CuPb10Sn10 أو CuSn6Zn6Pb3 | 70~100 | 65 | 200 | ثنائي المعدن-720 |
| CuPb24Sn4 | 45~70 | 38 | 200 | |
| CuPb30 | 30~45 | 25 | 170 | ثنائي المعدن-20 |
| AlSn20Cu | 30~40 | 30 | 150 | ثنائي المعدن-930 |
| CuSn6.5P0.1 | 60-90 | 65 | 200 | |
