| الاسم التجاري: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| رقم الطراز: | JF800 JF720 JF700 محامل ثنائية المعدن الخالية من الرصاص |
| الـ MOQ: | 800 قطعة / قطع |
| السعر: | $0.20 - $2.00 / Pieces ,Negotiable |
| شروط الدفع: | TT مقدما ويسترن يونيون |
| القدرة على التوريد: | صب جلبة ثنائية المعدن ، الصين ، الشركات المصنعة ، الموردين ، المصنع ، بالجملة ، البطانات ذات التشحيم |

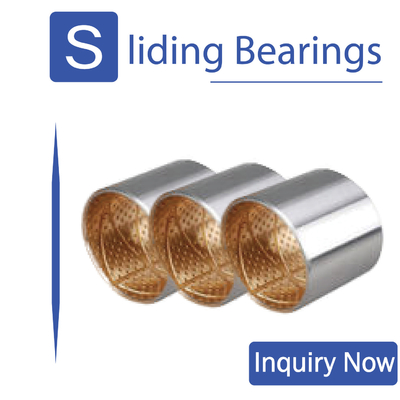

تتميز شجيرات JF-800 Bimetal بدعم من الصلب مع طبقة سبيكة برونزية CupB10SN10. يوفر هذا المزيج مقاومة ممتازة للارتداء والقوة ومقاومة التآكل. تتوفر الشجيرات بأحجام بوصة ، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات.

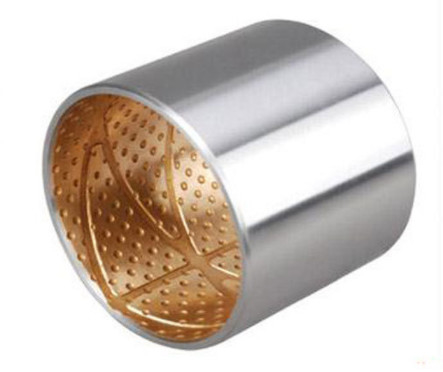

تعزز مآخذ الزيت على شكل الكرة داخل الشجيرات التشحيم وتقليل الاحتكاك أثناء التشغيل. تسمح مآخذ النفط للزيت أو مواد التشحيم الأخرى بتوزيعها بالتساوي حول الجلبة ، مما يضمن التشحيم الأمثل وتوسيع عمر الجلبة.
تشتهر طبقة سبيكة برونزية CupB10SN10 بمقاومة التآكل العالية وخصائص المحمل الجيدة. إنه مناسب للتطبيقات التي تتطلب أحمالًا عالية ، وبدء تشغيل متكرر ، ودرجات حرارة عالية. يوفر دعم الصلب القوة والاستقرار اللازمة لدعم الطبقة البرونزية وضمان متانة الجلبة.
شائعات JF-800 Bimetal مع مآخذ الزيت على شكل الكرة تستخدم بشكل شائع في المضخات والمحركات وصناديق التروس وغيرها من المعدات الدوارة حيث تكون التشغيل السلس والموثوق أمرًا بالغ الأهمية. تجعل أحجامها بوصة سهلة التثبيت والاستبدال وتقليل تكاليف التوقف والصيانة.
تم تصنيع ثنائي المعدنصفيحة فولاذية منخفضة الجودة منخفضة الجودة مثل mitrix ، السطح هو sinterrd مع سبيكة aliminum الخضراء cusn10pb10، وهو مصنوع من خلال عدة مرات من التلبيد والمتداول.
لديهاقوة التعب المتوسطة وأداء السطح الجيد للمحمليتم استخدام المنتجات بشكل أساسي لتوصيل حمل قضيب للمغزل على محرك الاحتراق الداخلي. يمكن أن يتضمن السطح الداخلي للشجيرات الثنائية أنواعًا مختلفة من القنوات ، وذلك لتلبية أنواع التطبيقات المختلفة وظروف التشحيم التي يمكن استخدامها في الشجيرات.
إنه مدعوم بـفولاذ منخفض الجودة منخفضة الكربون مع سبيكة برونزية القصدير (CUSN10PB10)متثبت على سطحه.
لتقليل التآكل بشكل فعال ، يمكن تشكيل سطح سبيكة مع مآخذ زيت على شكل كرات لتخزين الزيت الأسهل. عندما يكون ذلك ضروريًا ، يمكن مطلي الطلاء المضاد للرضا على ظهر الصلب. يمكن تطبيقه على ظروف الحمل المتوسط مع السرعة المتوسطة أو عالية الجري والظروف مع حمل تأثير هائل في التطبيقات الميكانيكية ، يتم استخدام ثنائي المعدن لصنع شجيرات ملفوفة وغسالة الدفع والشجيرات على مستوى توصيل محرك الغاز.
| Cupb10sn | ||||
| PB (٪) | Fe (٪) | ني (٪) | Zn (٪) | Cu (٪) |
| 8.0-11.0 | ≦ 0.25 | ≦ 1.5 | ≦ 2.0 | 78.0-87.0 |
| (قوة الشد) σb (MPA) | ≥220 | |||
| (قوة العائد) σ (MPA) | ≥140 | |||
| (استطالة) Δ5 (٪) | ≥5 | |||
| (صلابة) | ≥70HBW | |||
Bimetal الذي صنع في الصين JF 8 0 0 دعم الصلب معCupB10SN10 أو Cusn6zn6pb3بطانات. من الأفضل تطبيق هذا الدرجة في البطانات المليئة بالتشحيم للتطبيق في المعلقات ، ومعدات بناء الطرق على الطرق ، ونقاط هيكل السيارات والمساحات التي تكون فيها السرعات متوسطة المدى ولكن التأثير العالي ممكن.
جلبة الأكمام الثمينةمصنوعة من هياكل دعم البرونز أو الصلب مع بطانات متشابكة من التراكيب المختلفة. كل هذه الشجيرات هي محامل مدفوعة مثل المعيار الذي صنعه في منتجات الصين.
بطانات سلسلة Idler Roller JF-800 أحجام شجيرات الحمل Bimetal | تحمل تشحيم الذات
مواد Bimetallic Bearing الصلب برونزية مع المسافات البادئة كخزان للشحوم. JF800 محامل ثنائية المعادن لها سعة حمولة عالية ، ومقاومة جيدة للغاية لقوة التعب في درجات حرارة أعلى. JF800 محامل Bimetallic قابلة للتطبيق في ظروف التشغيل الخشنة.
محمل تشتيت ذاتي الثنائيهي طبقة من سبائك النحاس ذات المقاومة الممتازة للارتداء ، والتي تستند إلى فولاذ منخفض الجودة منخفضة الكربون وتلبس على السطح. يمكن معالجة سطح طبقة سبيكة النحاس في أنواع مختلفة من أخدود الزيت ، وحفرة تخزين الزيت ، وفتحة الزيت ، وما إلى ذلك وفقًا لظروف العمل ، وذلك لتكون مناسبة للواحدات التي من المستحيل للزيت بشكل مستمر.
المحامل العادية JF-800 Bimetal تحمل الزيت أو الشحوم
| محمل انزلاق مركب ملفوف ، مصنوع من النحاس أو مصنوع من القصدير / البرونز ، DIN 1494 / ISO 3547 ، خالية من الصيانة ، مع جيوب التشحيم | |||
| التفاصيل الفنية | |||
| سعة تحميل محددة ثابتة | ≤ 250 [n/mm2] | سلالة درجة الحرارة | - 40 [° C] إلى + 250 [° C] |
| سعة تحميل محددة ديناميكية | ≤ 140 [n/mm2] | ||
| سرعة الانزلاق | ≤ 2.5 [م/ث] | الأعلى. القيمة الكهروضوئية | 2.8 [n/mm² xm/s] |
| قيمة الاحتكاك | 0.04 [µ] إلى 0.12 [µ] | النسبة المئوية لمنطقة الاتصال | > 75 [٪] |
| مواد | |||
| مادة الدعم | مطلي بالنحاس الفولاذ أو المطلي بالقصدير | طبقة انزلاقية | CupB10SN10 |
| تفاصيل التسامح | |||
| السكن Ø | H7 | تحمل رمح | F7 إلى H8 |
| جلبة داخلية-بعد التركيب | H9 | ||
| مواد رمح | |||
| الصلب أو الصلبة أو غير محدودة | |||
| خشونة السطح ≤ RA 0.8 | |||
| ملكيات | |||
| لقدرة الحمل العالية والحركة المتذبذبة ، وكذلك للتشغيل الخشن وحمل درجة الحرارة. تزييت على المدى الطويل بسبب تخزين مواد التشحيم. | |||
| نطاق التطبيق | |||
| بكرات المسار ، آلات البناء ، بناء الرافعة ، الآلات الزراعية (تحميل التأثير) | |||
| صيانة | |||
| إنها مادة جلبة منخفضة الصيانة. من الضروري أن يكون التشحيم الأولي أثناء التثبيت ضروريًا ، بعد أن يكون التشحيم الدوري بالزيت أو الشحوم إلزاميًا. | |||
| تقديم المشورة | |||
| السكن | تصاعد شطبة دقيقة. 1.5 مم × 15-45 درجة | ||
| رمح | تصاعد 5 مم × 15 درجة ، حواف مدورة | ||
| يُنصح بتطبيق قوة ملائمة مناسبة. قد يكون تزييت الشحوم من السطح الخارجي ضروريًا عند التركيب. | |||
| لصق | لاصق لا يمكن الاتصال بسطح الانزلاق! | ||
شرائح محامل ثنائية المعجون ، مسارات منزلق لوحات شريط ثنائي المعادن
معلومات مفصلة
يعد هذا المنتج ثنائي المعجون أحد أقوى سعة محمل سبيكة مزدوجة ، وجسر الرصيد جلبة وحشية مركبة ثقيلة ؛ عجلة متحركة وعجلة دعم الجرافة ؛ جلبة ورقة الصلب السيارات ، كلها تستخدم هذا المنتج. إنه محمل انزلاق عالي الحمل يستخدم على نطاق واسع. محمل البديل مصنوع من صفيحة فولاذية منخفضة الكربون ومواد CupB10SN10 أو CUSN6ZN6ZN6PB3.
VSB-80 محامل مركبة ثنائية المعيار
قذيفة فولاذية مدعومة ببطانة برونزية برونزية مواد لتشحيم الزيت. هذه المادة لها سعة حمولة عالية وخصائص التعب الجيدة. يتم استخدامه على نطاق واسع في تطبيقات السيارات مثل الضواغط ، ومعدات التوجيه ، وتوجيه الطاقة ، ومحامل الدواسة ، وشجيرات الملك ، ومحاور الباب الخلفي ، ومعدات المناولة الميكانيكية ومعدات الرفع ، والمحركات الهيدروليكية ، والآلات الزراعية ، إلخ.
تحمل ثنائي المعجون مع دعم الصلب والتراكب البرونزي
· مناسبة بشكل خاص للأحمال العالية المحددة مع الحركة المتذبذبة والتردد المنخفض
· قابلة للتطبيق في ظروف التشغيل الخشنة
· سعة حمولة عالية ، مقاومة جيدة جدًا لقوة التعب في درجات حرارة أعلى
1. Lazer البرونزية المترتبة: يرتدي الله مقاومة وقدرة حمل على الحمل الممتازة.
2. Steel Lacking: وضع أساس البطانات ، يوفر ظهر الصلب استقرارًا استثنائيًا ، وحمل حمل وخصائص تبديد الحرارة.
الهيكل والتكوين
دعم الصلب والتراكب البرونزي
الصلب + CUPB10SN10 مع المسافات البادئة
يوصى باستخدام هذه المادة تحت السرعة المتوسطة وحالة الحمل المتوسطة مع زيت الزيت أو تشحيم الشحوم. يستخدم على نطاق واسع لنهايات قضيب المحرك ، جلبة كيلبينج ، بكرات الهيدروليكية ، عيون قضيب الأسطوانة الهيدروليكية من آلات البناء ومحامل المفاصل الكروية للآلات الزراعية. نظرًا لأن هذه المادة مع الرصاص ، لا يُسمح باستخدام الأجزاء المحددة وفقًا لبعض القوانين أو اللوائح.
| د |
د |
|
|
|
|
|
F1
|
F2
|
L0-0.40 | ||||||||||
| 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 90 | 100 | |||||||||
| 10 | 12 |
1 |
12 +0.065 +0.030 |
10 +0.022 -0.000 |
12 +0.018 | 10 -0.013 -0.000 |
0.5 | 0.3 | 1010 | 1015 | 1020 | ||||||||
| 12 | 14 | 14 +0.065 +0.030 |
12 +0.027 -0.000 |
14 +0.018 | 12 -0.016 -0.000 |
0.5 | 0.3 | 1210 | 1215 | 1220 | |||||||||
| 14 | 16 | 16 +0.065 +0.030 |
14 +0.027 -0.000 |
16 +0.018 | 14 -0.016 -0.000 |
0.5 | 0.3 | 1410 | 1415 | 1420 | |||||||||
| 15 | 17 | 17 +0.065 +0.030 |
15 +0.027 -0.000 |
17 +0.018 | 15 -0.016 -0.000 |
0.5 | 0.3 | 1510 | 1515 | 1520 | |||||||||
| 16 | 18 | 18 +0.075 +0.035 |
16 +0.027 -0.000 |
18 +0.018 | 16 -0.016 -0.000 |
0.8 | 0.4 | 1610 | 1615 | 1620 | |||||||||
| 18 | 20 | 20 +0.075 +0.035 |
18 +0.033 -0.000 |
20 +0.021 | 18 -0.016 -0.000 |
0.8 | 0.4 | 1810 | 1815 | 1820 | 1825 | ||||||||
| 20 | 23 |
1.5 |
23 +0.075 +0.035 |
20 +0.033 -0.000 |
23 +0.021 | 20 -0.033 -0.000 |
0.8 | 0.4 | 2010 | 2015 | 2020 | 2025 | |||||||
| 22 | 25 | 25 +0.075 +0.035 |
22 +0.033 -0.000 |
25 +0.021 | 22 -0.033 -0.000 |
0.8 | 0.4 | 2210 | 2215 | 2220 | 2225 | ||||||||
| 24 | 27 | 27 +0.075 +0.035 |
24 +0.033 -0.000 |
27 +0.021 | 24 -0.033 -0.000 |
1.0 | 0.5 | 2410 | 2415 | 2420 | 2425 | 2430 | |||||||
| 25 | 28 | 28 +0.075 +0.035 |
25 +0.033 -0.000 |
28 +0.021 | 25 -0.033 -0.000 |
1.0 | 0.5 | 2515 | 2520 | 2525 | 2530 | ||||||||
| 26 | 30 |
2 |
30 +0.075 +0.035 |
26 +0.033 -0.000 |
30 +0.021 | 26 -0.033 -0.000 |
1.0 | 0.5 | 2615 | 2620 | 2625 | 2630 | |||||||
| 28 | 32 | 32 +0.085 +0.045 |
28 +0.033 -0.000 |
32 +0.025 | 28 -0.033 -0.000 |
1.0 | 0.5 | 2815 | 2820 | 2825 | 2830 | 2840 | |||||||
| 30 | 34 | 34 +0.085 +0.045 |
30 +0.039 -0.000 |
34 +0.025 | 30 -0.039 -0.000 |
1.2 | 0.6 | 3015 | 3020 | 3025 | 3030 | 3040 | |||||||
| 32 | 36 | 36 +0.085 +0.045 |
32 +0.039 -0.000 |
36 +0.025 | 32 -0.039 -0.000 |
1.2 | 0.6 | 3215 | 3220 | 3225 | 3230 | 3240 | |||||||
| 35 | 39 | 39 +0.085 +0.045 |
35 +0.039 -0.000 |
39 +0.025 | 35 -0.039 -0.000 |
1.2 | 0.6 | 3520 | 3525 | 3530 | 3540 | 3550 | |||||||
| 38 | 42 | 42 +0.085 +0.045 |
38 +0.039 -0.000 |
42 +0.025 | 38 -0.039 -0.000 |
1.2 | 0.6 | 3820 | 3825 | 3830 | 3840 | 3850 | |||||||
| 40 | 44 | 44 +0.085 +0.045 |
40 +0.039 -0.000 |
44 +0.025 | 40 -0.039 -0.000 |
1.2 | 0.6 | 4020 | 4025 | 4030 | 4040 | 4050 | |||||||
| 45 | 50 |
2.5 |
50 +0.085 +0.045 |
45 +0.039 -0.000 |
50 +0.025 | 45 -0.039 -0.000 |
1.5 | 1.0 | 4525 | 4530 | 4540 | 4550 | |||||||
| 50 | 55 | 55 +0.100 +0.055 |
50 +0.039 -0.000 |
44 +0.030 | 50 -0.039 -0.000 |
1.5 | 1.0 | 5030 | 5040 | 5050 | 5060 | ||||||||
| 55 | 60 | 60 +0.100 +0.055 |
55 +0.046 -0.000 |
60 +0.030 | 55 -0.046 -0.000 |
1.5 | 1.0 | 5530 | 5540 | 5550 | 5560 | ||||||||
| 60 | 65 | 65 +0.100 +0.055 |
60 +0.046 -0.000 |
65 +0.030 | 60 -0.046 -0.000 |
1.5 | 1.0 | 6030 | 6040 | 6050 | 6060 | ||||||||
| 65 | 70 | 70 +0.100 +0.055 |
65 +0.046 -0.000 |
70 +0.030 | 65 -0.046 -0.000 |
1.5 | 1.0 | 6530 | 6540 | 6550 | 6560 | ||||||||
| 70 | 75 | 75 +0.100 +0.055 |
70 +0.046 -0.000 |
75 +0.030 | 50 -0.046 -0.000 |
1.5 | 1.0 | 7030 | 7040 | 7050 | 7060 | 7080 | |||||||
| 75 | 80 | 80 +0.100 +0.055 |
75 +0.046 -0.000 |
80 +0.035 | 75 -0.046 -0.000 |
1.5 | 1.0 | 7530 | 7540 | 7550 | 7560 | ||||||||
| 80 | 85 | 85 +0.100 +0.070 |
80 +0.054 -0.000 |
85 +0.035 | 80 -0.054 -0.000 |
1.5 | 1.0 | 8040 | 8050 | 8060 | 8080 | ||||||||
| 84 | 90 |
3 |
90 +0.120 +0.070 |
84 +0.054 -0.028 |
90 +0.035 | 84 -0.054 -0.000 |
1.8 | 1.2 | 8440 | 8450 | 8460 | 8480 | |||||||
| 89 | 95 | 95 +0.120 +0.070 |
89 +0.054 -0.028 |
95 +0.035 | 89 -0.054 -0.000 |
1.8 | 1.2 | 8940 | 8950 | 8960 | 8980 | ||||||||
| 94 | 100 | 100 +0.120 +0.070 |
94 +0.054 -0.028 |
100 +0.035 | 94 -0.054 -0.000 |
1.8 | 1.2 | 9450 | 9460 | 9480 | |||||||||
| 99 | 105 | 105 +0.120 +0.070 |
99 +0.054 -0.028 |
105 +0.035 | 99 -0.054 -0.000 |
1.8 | 1.2 | 9950 | 9960 | 9980 | |||||||||
| 104 | 110 | 110 +0.120 +0.070 |
104 +0.054 -0.028 |
110 +0.035 | 104 -0.054 -0.000 |
1.8 | 1.2 | 10450 | 10460 | 10480 | |||||||||
| 109 | 115 | 115 +0.120 +0.070 |
109 +0.054 -0.028 |
115 +0.035 | 109 -0.054 -0.000 |
1.8 | 1.2 | 10950 | 10960 | 10980 | |||||||||
| 114 | 120 | 120 +0.120 +0.070 |
114 +0.054 -0.028 |
120 +0.040 | 114 -0.054 -0.000 |
1.8 | 1.2 | 11450 | 11460 | 11480 | |||||||||
| 119 | 125 | 125 +0.170 +0.100 |
119 +0.054 -0.028 |
125 +0.040 | 119 -0.054 -0.000 |
1.8 | 1.2 | 11950 | 11960 | 11980 | |||||||||
| 123 | 130 |
3.5
|
130 +0.170 +0.100 |
123 +0.054 -0.028 |
1130 +0.040 | 123 -0.054 -0.000 |
2 | 1.5 | 12350 | 12360 | 12380 | 123100 | |||||||
| 128 | 135 | 135 +0.170 +0.100 |
128 +0.063 -0.028 |
135 +0.040 | 128 -0.063 -0.000 |
2 | 1.5 | 12850 | 12860 | 12880 | 128100 | ||||||||
| 133 | 140 | 140 +0.170 +0.100 |
133 +0.063 -0.028 |
140 +0.040 | 133 -0.063 -0.000 |
2 | 1.5 | 13350 | 13360 | 13380 | 133100 | ||||||||
| 138 | 145 | 145 +0.170 +0.100 |
138 +0.063 -0.028 |
145 +0.040 | 138 -0.063 -0.000 |
2 | 1.5 | 13860 | 13880 | 138100 | |||||||||
| 143 | 150 | 150 +0.170 +0.100 |
143 +0.063 -0.028 |
150 +0.040 | 143 -0.063 -0.000 |
2 | 1.5 | 14360 | 14380 | 143100 | |||||||||
| 148 | 155 | 155 +0.170 +0.100 |
148 +0.063 -0.028 |
155 +0.040 | 148 -0.063 -0.000 |
2 | 1.5 | 14860 | 14880 | 14890 | |||||||||
| 153 | 160 | 160 +0.170 +0.100 |
153 +0.063 -0.028 |
160 +0.040 | 153 -0.063 -0.000 |
2 | 1.5 | 15360 | 15380 | 15390 | |||||||||
| 158 | 165 | 165 +0.170 +0.100 |
158 +0.063 -0.028 |
165 +0.040 | 158 -0.063 -0.000 |
2 | 1.5 | 15860 | 15880 | 158100 | |||||||||
| 163 | 170 | 170 +0.170 +0.100 |
163 +0.063 -0.028 |
170 +0.040 | 163 -0.063 -0.000 |
2 | 1.5 | 16360 | 16380 | 163100 | |||||||||
| 168 | 175 | 175 +0.170 +0.100 |
168 +0.063 -0.028 |
175 +0.040 | 168 -0.063 -0.000 |
2 | 1.5 | 16860 | 16880 | 168100 | |||||||||
| 173 | 180 | 180 +0.170 +0.100 |
173 +0.063 -0.028 |
180 +0.040 | 173 -0.063 -0.000 |
2 | 1.5 | 17360 | 17380 | 173100 | |||||||||
اختيار حجم المنتج C95400 المواد الخام
وصف المنتج: برونز القصدير الرصاص
الأنبوب: 12.5 إلى 406.4 مم خارج القطر
المستطيل: الحد الأقصى 508 ملم
الطول القياسي: 381mm
الشكل/الشكل: منتج شبه مقلوب ، خشن أو نظيف تقريبًا ، أنود ، بار ، بليت/زهرة ، مربع ، سداسي ، لوحة ، ملف تعريف أو
