| الاسم التجاري: | VIIPLUS |
| رقم الطراز: | شجيرات أسطوانية |
| الـ MOQ: | التفاوض price سعر المصنع في الصين |
| السعر: | Cheap Price Made in china |
| شروط الدفع: | T/T |
| القدرة على التوريد: | مقاس معياري |
تم تصميم بطانات أكمام برونزية ذات قدرة تحمل عالية، مصنوعة من مادة CuSn8، لتحمل الأحمال الشديدة والظروف الصعبة. يضمن برونز CuSn8، وهو سبيكة شديدة المقاومة للتآكل، متانة استثنائية وأداءً طويل الأمد.
توفر المسافات البادئة للتشحيم، الموضوعة بشكل استراتيجي داخل البطانات، وسيلة للتشحيم الفعال، مما يقلل من الاحتكاك وتوليد الحرارة. لا تعمل ميزة التصميم هذه على تحسين الكفاءة التشغيلية للبطانات فحسب، بل تعمل أيضًا على إطالة عمرها التشغيلي.
تعتبر بطانات الأكمام البرونزية هذه مناسبة لمجموعة واسعة من التطبيقات الصناعية، بما في ذلك الآلات والمعدات والعمليات الشاقة حيث تكون الأحمال العالية والدقة أمرًا بالغ الأهمية. إن هيكلها القوي وقدرات التشحيم تجعلها خيارًا موثوقًا به لضمان التشغيل السلس والفعال في ظل الظروف الصعبة.
باختصار، توفر بطانات أكمام برونزية ذات قدرة تحمل عالية مصنوعة من CuSn8 مع مسافات بادئة للتشحيم حلاً قويًا وطويل الأمد للتطبيقات الصناعية التي تتطلب أداءً ومتانة استثنائيين.
مقدمة المنتج

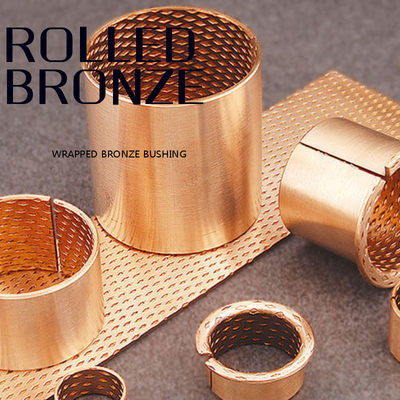

المحمل البرونزي مصنوع من شريط سبائك نحاسية عالية الكثافة مع تركيبة خاصة. يمكن لف السطح بفتحة زيت ماسية أو نصف كروية وأخدود زيت وفقًا لمتطلبات المستخدم. لديها مزايا الكثافة العالية، وقدرة التحمل الكبيرة، ومقاومة التآكل الجيدة، وعمر الخدمة الطويل، وما إلى ذلك، لتحل محل الأكمام النحاسية التقليدية المصبوبة، يمكن أن تقلل من الحجم الميكانيكي وتقلل التكلفة. تم استخدامه على نطاق واسع في آلات الرفع، وآلات البناء، وهيكل جرار السيارة، وصناعة الأدوات الآلية، وآلات التعدين، ولكن يمكن أيضًا تحويلها إلى جلبة محمل، وجلبة مشفهة، وحشية دفع، ووعاء كروي، وأشكال أخرى.

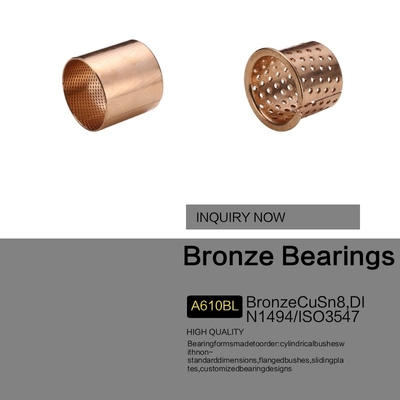

أشكال المحامل المتوفرة بأبعاد قياسية
جلبات أسطوانية
أشكال المحامل المصنوعة حسب الطلب: جلبات أسطوانية بأبعاد غير قياسية، جلبات مشفهة، ألواح منزلقة، تصميمات محامل مخصصة
مناولة ميكانيكية ومعدات رفع، أسطوانات هيدروليكية، معدات هوائية، معدات طبية، آلات النسيج، المعدات الزراعية، إلخ.

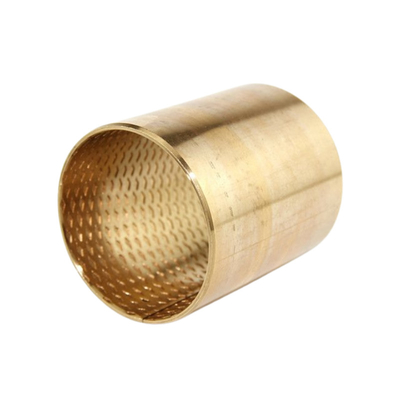

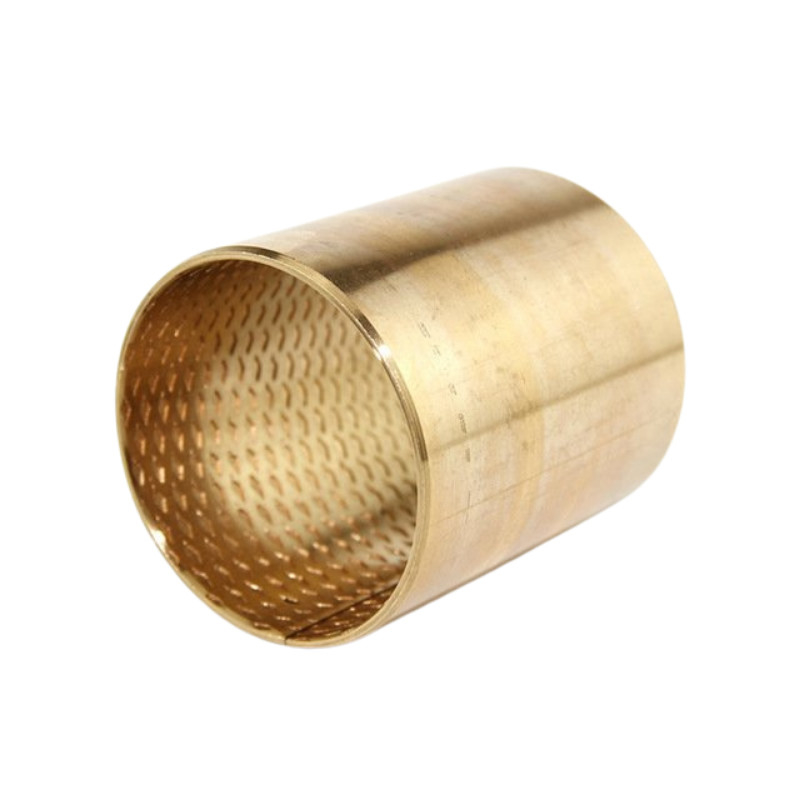

محامل برونزية وبطانات أكمام برونزية مصنوعة من CuSn8 مع مسافات بادئة للتشحيم
معرف الجلبة 90 مم، OD 95 مم، L = 80 مم، OD من الشفة - 110 مم، النوع F، DIN 1494 (CuSn8P)
CuSn8 مع
التركيب
Sn 8 %
P < 0.05 %
Cu Rest
|
أداء التشغيل |
|
|
جاف |
ضعيف |
|
مشحم بالزيت |
جيد |
|
مشحم بالشحم |
جيد |
|
مشحم بالماء |
ضعيف |
|
مشحم بسائل المعالجة |
ضعيف |
|
القطر القياسي |
حجم القطر الخارجي |
تجويف السكن |
حجم القطر الداخلي |
|
|---|---|---|---|---|
| 10~18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
| 18~30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
| 30~50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
| 50~80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
| 80~120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
| 120~180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
| 180~250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
| 250~315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
| البيانات الفنية | |
|---|---|
| المادة: | Cu – 91.3% Sn – 8.5% P – 0.2% |
| المعيار: | Cu Sn8. DIN 17662. CW453K |
| طبقة الانزلاق (السماكة): | متجانس |
| قوة الشد Rm: | 450N/mm² |
| قوة الخضوع Rp 0.2: | 250N/mm² |
| الاستطالة في % A10: | 0.4 |
| الصلابة: | 90-120 HB |
| معامل الاحتكاك: | 0.08-0.25µ |
| التوصيل الحراري: | 60W/m·K |
| نطاق درجة الحرارة: | -100°C/200°C |
| الحد الأقصى للحمل الثابت: | 120 N/mm² |
| الحد الأقصى للحمل، ديناميكي: | 40 N/mm² |
| الحد الأقصى لسرعة الانزلاق (مع التشحيم): | 2.5 م/ث |
| قيمة Pv، Mpa x m/s، kont / int: | 2.8 |
| المادة المقابلة | |
| صلابة العمود الموصى بها: | >210HB |
| الخشونة السطحية للعمود الموصى بها (Ra) | 1.6 |
| التسامح الموصى به: | e7-f7 |
| المنزل: | H7 |
| I.D. | O.D. | f 1 | f 2 | L 0 -0.40 |
||||||||||||||
| 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | ||||||||
| 10 | 12 | 1010 | 1015 | 1020 | ||||||||||||||
| 12 | 14 | 1210 | 1215 | 1220 | ||||||||||||||
| 14 | + 0.043 0 |
16 | + 0.065 + 0.030 |
0.5 | 0.3 | 1410 | 1415 | 1420 | 1425 | |||||||||
| 15 | 17 | 1510 | 1515 | 1520 | 1525 | |||||||||||||
| 16 | 18 | 1610 | 1615 | 1620 | 1625 | |||||||||||||
| 18 | 20 | 1810 | 1815 | 1820 | 1825 | |||||||||||||
| 20 | 23 | 2010 | 2015 | 2020 | 2025 | |||||||||||||
| 22 | 25 | + 0.075 | 0.8 | 2210 | 2215 | 2220 | 2225 | |||||||||||
| 24 | + 0.052 | 27 | + 0.035 | 2415 | 2420 | 2425 | 2430 | |||||||||||
| 25 | 0 | 28 | 2515 | 2520 | 2525 | 2530 | ||||||||||||
| 28 | 32 | 2815 | 2820 | 2825 | 2830 | |||||||||||||
| 30 | 34 | 3015 | 3020 | 3025 | 3030 | 3035 | 3040 | |||||||||||
| 32 | 36 | + 0.085 | 1.0 | 0.6 | 3215 | 3220 | 3225 | 3230 | 3235 | 3240 | ||||||||
| 35 | 39 | + 0.045 | 3515 | 3520 | 3525 | 3530 | 3535 | 3540 | ||||||||||
| 40 | + 0.062 0 |
44 | 4020 | 4025 | 4030 | 4035 | 4040 | 4050 | ||||||||||
| 45 | 50 | 4520 | 4525 | 4530 | 4535 | 4540 | 4550 | |||||||||||
| 50 | 55 | 5020 | 5025 | 5030 | 5035 | 5040 | 5050 | 5060 | ||||||||||
| 55 | 60 | 5520 | 5525 | 5530 | 5535 | 5540 | 5550 | 5560 | ||||||||||
| 60 | 65 | + 0.100 | 1.2 | 0.8 | 6025 | 6030 | 6035 | 6040 | 6050 | 6060 | 6070 | |||||||
| 65 | + 0.074 | 70 | + 0.055 | 6530 | 6535 | 6540 | 6550 | 6560 | 6570 | |||||||||
| 70 | 0 | 75 | 7030 | 7035 | 7040 | 7050 | 7060 | 7070 | 7080 | |||||||||
| 75 | 80 | 7530 | 7535 | 7540 | 7550 | 7560 | 7570 | 7580 | ||||||||||
| 80 | 85 | + 0.120 + 0.070 |
1.4 | 8030 | 8035 | 8040 | 8050 | 8060 | 8070 | 8080 | ||||||||
