| الاسم التجاري: | VIIPLUS |
| رقم الطراز: | ثنائية المعدن جلبة |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | مونيغرام، ويسترن يونيون، T / T |
| القدرة على التوريد: | صب جلبة ثنائية المعدن ، الصين ، الشركات المصنعة ، الموردين ، المصنع ، بالجملة ، البطانات ذات التشحيم |

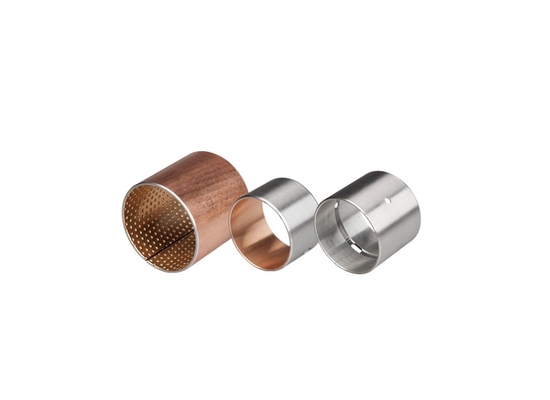

المقابس المعدنية الثقيلة هي مكونات مصنعة بدقة مصممة خصيصًا للاستخدام في صمامات الوقود. هذه المقابس تتميز ببناء ثنائي المعدن ،والذي يجمع بين قوة اثنين من المعادن المختلفة لخلق غطاء الذي هو متين ومقاوم للغاية للارتداء.
يسمح تصميم النوع المنقسم لهذه الأغطية بسهولة التثبيت وإزالتها ، مما يجعل الصيانة والاستبدال سريعة وفعالة.كما تم تجهيز المقابض مع خروقات إما في نمط JF800 أو JF720، اعتمادا على متطلبات التطبيق المحددة. توفر هذه الخنادق تزيينًا إضافيًا وتقلل من الاحتكاك ، مما يعزز من أداء الأغلفة وعمرها.
يتم تصنيع الأغطية المعدنية الثقيلة من مواد عالية الجودة التي يمكن أن تتحمل الضغوط والدرجات الحرارية العالية التي تواجدها عادةً في تطبيقات صمام الوقود.هذا يضمن أداء موثوق به حتى في الظروف القاسية.
إذا كنت تبحث عن استبدال الأغلفة المستنفذة أو تحديث نظام صمام الوقود الخاص بك، لدينا الأغلفة المعدنية الثقيلة مع البناء ثنائي المعادن و JF800 / JF720 القضبان هي خيار ممتاز.يقدمون أداءً متفوق، والمتانة، وسهولة الصيانة، مما يجعلها إضافة قيمة إلى أي إعداد صمام الوقود.
المهنيةمصنع محامل معدنية ومعدنية ثنائية، محامل معدنية ثنائية، نطاق القطر: 15 إلى 130 ملم ، jf-800 محمل بالمعادن الثنائية ، يعتمد على صفيحة الفولاذ منخفض الكربون كمادة مصفوفة ، ومنتجات الصلب والسبائك النحاس CuPb10Sn10 أو CuSn6Zn6Pb3.هذا المنتج هو واحد من أقوى قدرة تحمل من محامل سبيكة مزدوجة، تستخدم لبرج الموازنة غطاء المركبات الثقيلة.إنه نوع من حركة حركة عالية الحمل والسرعة المنخفضة.المعلمات التقنية
مواد طبقة سبائك
الضغط الأقصى في المحمل 65N/mm2
أعلى درجة حرارة تشغيل هي 260 درجة مئوية
صلابة طبقة السبائك (70~100) HB
|
السُمك العادي |
مساحات التسامح من السلسلة B (غير قابلة للعمل) |
مساحات التسامح من السلسلة ج (غير قابلة للتصنيع) |
|---|---|---|
| 1.0 | -صفر025 |
+0.25 +0.15 |
| 1.5 | -صفر030 |
+0.25 +0.15 |
| 2.0 | -صفر035 |
+0.25 +0.15 |
| 2.5 | -صفر040 |
+0.30 +0.15 |
| 3.0 | -صفر045 |
+0.30 +0.15 |
| 3.5 | -صفر050 |
+0.30 +0.15 |
|
السُمك العادي |
مساحات التسامح من السلسلة B (غير قابلة للعمل) |
مساحات التسامح من السلسلة ج (غير قابلة للتصنيع) |
|---|---|---|
| 1.0 | -صفر025 |
+0.25 +0.15 |
| 1.5 | -صفر030 |
+0.25 +0.15 |
| 2.0 | -صفر035 |
+0.25 +0.15 |
| 2.5 | -صفر040 |
+0.30 +0.15 |
| 3.0 | -صفر045 |
+0.30 +0.15 |
| 3.5 | -صفر050 |
+0.30 +0.15 |
| CuPb10Sn10 | ||||
| Pb ((%) | في % | % | Zn ((%) | % |
| 8.0-110 | 025 | ¥1.5 | ¥2.0 | 78.0-870 |
| د | د | H8 | (H7) | H7 | سمك الجدار | هـ | f1 | f2 | (ل) | ||||||||
| دقيقة | أقصى | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||||
| 10 | 12 | 10 - 0022 | 12+0018 | 0.148 | 0.995 | 0.935 | 4 | 0.5 | 0.3 | 1010 | 1015 | 1020 | |||||
| 12 | 14 | 12-0.027 | 14+0018 | 0.01 | 1210 | 1215 | 1220 | ||||||||||
| 14 | 16 | 14-0.027 | 16+0018 | 1410 | 1415 | 1420 | |||||||||||
| 15 | 17 | 15-0.027 | 17+0018 | 1510 | 1515 | 1520 | |||||||||||
| 16 | 18 | 16-0.027 | 18+0018 | 0.8 | 0.4 | 1610 | 1615 | 1620 | |||||||||
| 18 | 20 | 18-0.027 | 20+0021 | 0.151 | 1810 | 1815 | 1820 | 1820 | |||||||||
| 0.01 | |||||||||||||||||
| 20 | 23 | 20-0.033 | 23+0021 | 0.181 | 1.49 | 1.43 | 2010 | 2015 | 2020 | 2020 | |||||||
| 22 | 25 | 22-0.033 | 25+0021 | 0.02 | 6 | 2210 | 2215 | 2220 | 2220 | ||||||||
| 24 | 27 | 24-0.033 | 27+0021 | 1 | 0.5 | 2410 | 2415 | 2420 | 2420 | 2430 | |||||||
| 25 | 28 | 25-0.033 | 28+0021 | 2515 | 2520 | 2520 | 2530 | ||||||||||
| 26 | 30 | 26-0.033 | 30+0021 | 0.205 | 1.98 | 1.92 | 2615 | 2620 | 2620 | 2630 | |||||||
| 28 | 32 | 28-0.033 | 32+0025 | 0.03 | 2815 | 2820 | 2820 | 2830 | 2840 | ||||||||
| 30 | 34 | 30-0.033 | 34+0025 | 1.2 | 0.6 | 3015 | 3020 | 3020 | 3030 | 3040 | |||||||
| 32 | 36 | 32 - 0039 | 36+0025 | 3215 | 3220 | 3220 | 3230 | 3240 | |||||||||
| 35 | 39 | 35-0.039 | 39+0025 | 3520 | 3520 | 3530 | 3540 | 3550 | |||||||||
| 38 | 42 | 38-0.039 | 42+0025 | 8 | 3820 | 3820 | 3830 | 3840 | 3850 | ||||||||
| 40 | 44 | 40-0.039 | 44+0025 | 4020 | 4020 | 4030 | 4040 | 4050 | |||||||||
| د | د | (ح8) | (H7) | H7 ID | سمك الجدار | f1 | f2 | (ل) | |||||||||
| دقيقة | أقصى | 25 | 30 | 40 | 50 | 60 | 80 | 90 | 100 | ||||||||
| 45 | 50 | 45-0.039 | 50+0025 | 0.205 | 2.46 | 2.4 | 8 | 1.5 | 1 | 4525 | 4530 | 4540 | 4550 | ||||
| 0.03 | |||||||||||||||||
| 50 | 55 | خمسون صفر039 | 55+0030 | 0.21 | 5030 | 5040 | 5050 | 5060 | |||||||||
| 55 | 60 | 55-0.046 | 60+0030 | 0.03 | 5530 | 5540 | 5550 | 5560 | |||||||||
| 60 | 65 | 60 - 0046 | 65+0030 | 6030 | 6040 | 6050 | 6060 | ||||||||||
| 65 | 70 | 65-0.046 | 70+0030 | 6530 | 6540 | 6550 | 6560 | ||||||||||
| 70 | 75 | 70-0.046 | 75+0030 | 7030 | 7040 | 7050 | 7060 | 7080 | |||||||||
| 75 | 80 | 75-0.046 | 80+0030 | 9.5 | 7530 | 7540 | 7550 | 7560 | |||||||||
| 80 | 85 | 80 - 0046 | 85+0035 | 0.215 | 8040 | 8050 | 8060 | 8080 | |||||||||
| 85 | 90 | 85-0.054 | 90+0035 | 0.03 | 8530 | 8550 | 8560 | 8580 | 85100 | ||||||||
| 90 | 95 | 90 - 0054 | 95+0035 | 9050 | 9060 | 9080 | 90100 | ||||||||||
| 95 | 100 | 95-0.054 | 100+0035 | 9060 | 9080 | 9090 | 90100 | ||||||||||
| 100 | 105 | 100 - 0054 | 105+0035 | 10060 | 10080 | 10090 | 100100 | ||||||||||
| 105 | 110 | 105-0.054 | 110+0035 | 10560 | 10580 | 105100 | |||||||||||
| 110 | 115 | 110-0.054 | 115+0035 | 11060 | 11080 | 110100 | |||||||||||
| 115 | 120 | 115-0.054 | 120+0035 | 11550 | 11580 | ||||||||||||
| 120 | 125 | 120-0.054 | 125+0040 | 0.22 | 12050 | 12060 | 120100 | ||||||||||
| 125 | 130 | 125-0.063 | 130+0040 | 0.03 | 125100 | ||||||||||||
| 130 | 135 | 130-0.063 | 135+0040 | 13060 | 130100 | ||||||||||||
| 135 | 140 | 135-0.063 | 140+0040 | 13560 | 13580 | ||||||||||||
| 140 | 145 | 140-0.063 | 145+0040 | 14060 | 14080 | 140100 | |||||||||||
| 150 | 155 | 150: 0063 | 155 + 0040 | 15060 | 15080 | 150100 | |||||||||||
محامل ثنائي المعدنالأدغال والجذور
قدرة متوسطة الحمل ومتوسطة مكافحة التعب
تطبيق في السرعة المتوسطة،ظروف تأثير عالية
مقاومة جيدة للتآكل و القدرة على الانزلاق
يمكن استخدام المنتجات في أجزاء الهيكل السفلي ومحركات صناعة السيارات، آلات البناء، الخ.
| الأداء | البيانات | |
| الحمل الديناميكي القصوى P | 140N/mm2 | |
| السرعة القصوى للخط V | تزيين الدهون | 2.5m/s |
| الحد الأقصى لقيمة الطاقة الكهروضوئية | تزيين الدهون | 2.8N/mm2·m/s |
| معامل الاحتكاك μ | تزيين الدهون | 0.05 ~ 0.15 |
| السرعة القصوى للخط V | التشحيم بالزيت | 5m/s |
| الحد الأقصى لقيمة الطاقة الكهروضوئية | التشحيم بالزيت | 10N/mm2· m/s |
| معامل الاحتكاك μ | التشحيم بالزيت | 0.04 ~ 0.12 |
| درجة حرارة العمل القصوى | تزيين الدهون | 150 درجة مئوية |
| الأداء | البيانات | |
| درجة حرارة العمل القصوى | التشحيم بالزيت | 250 درجة مئوية |
| محور التزاوج | صلابة | ≥53HB |
| محور التزاوج | الخامة | را = 0.32 ~ 0.63 |
| صلابة السبائك | 80~120 | |
| معامل توصيل الحرارة | 47W/ ((m·k) | |
| معامل التوسع الخطي | 18×10-6K-1 | |
| حسب طلب العملاء الخاص بينما خارج هذه الجدول. | ||
