| الاسم التجاري: | Bimetal Bearings |
| رقم الطراز: | الصلب + AlSn20Cu |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | ويسترن يونيون, T/T, MoneyGram |
| القدرة على التوريد: | صب جلبة ثنائية المعدن ، الصين ، الشركات المصنعة ، الموردين ، المصنع ، بالجملة ، البطانات ذات التشحيم |

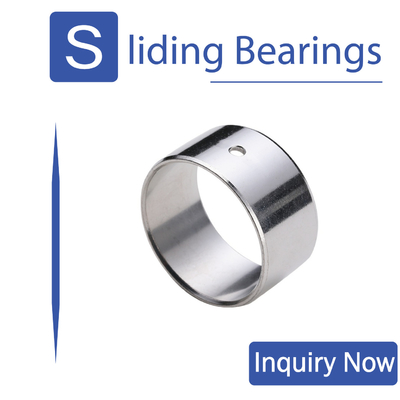

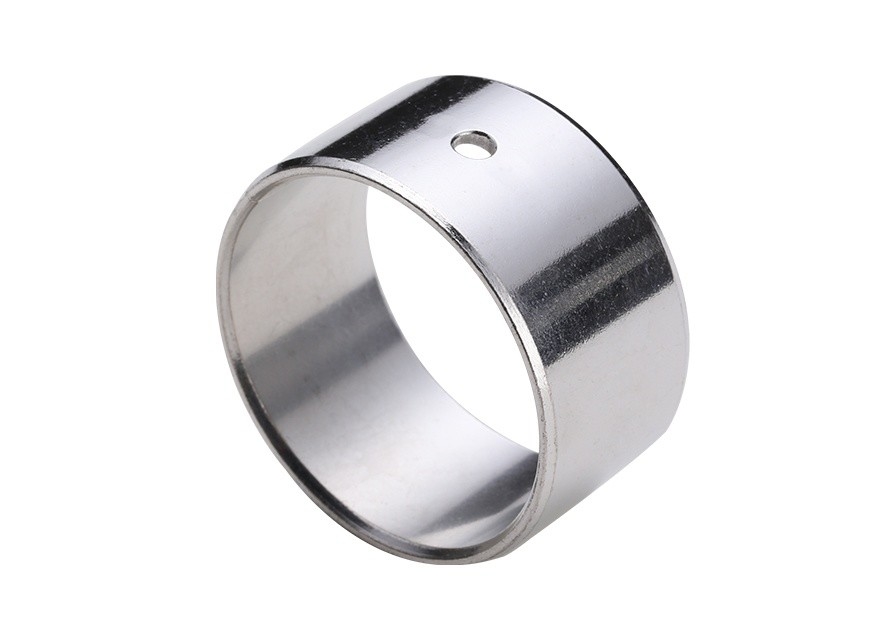

محامل الألومنيوم عالية القصدير ومحاطات القضبان ، وتحديداً نوع AlSn20Cu ، هي بديل متقدم للمحاطات التقليدية.هذه المحامل تقدم أداء متفوق ودائم في مجموعة واسعة من التطبيقات الصناعية.
يوفر محتوى الصين المرتفع في سبيكة الألومنيوم مقاومة ممتازة للارتداء وحماية من التآكل، مما يضمن حياة خدمة أطول وخفض متطلبات الصيانة.يزيد إضافة النحاس من الخصائص الميكانيكية للمادة، مما يجعلها مناسبة لتطبيقات الحمل العالي والسرعة العالية.
يسمح تصميم القضبان بسهولة التثبيت وتحسين التشحيم ، مما يقلل من الاحتكاك وتوليد الحرارة أثناء التشغيل.هذا التصميم يعزز أيضا سلامة الهيكلية من المقابض، وتوفير الدعم الإضافي والاستقرار.
استبدال البوشينغز بمحامل الألومنيوم عالية القصدير والبوشينغز القضيب هو ترقية فعالة من حيث التكلفة وتعزيز الأداء.هذه المحامل متوافقة مع العديد من التصاميم الحالية ويمكن دمجها بسهولة في أنظمة جديدة.
بشكل عام ، تعتبر محامل الألومنيوم عالية القصدير والقضبان القضبانية AlSn20Cu حلًا موثوقًا ودائمًا للتطبيقات الصناعية التي تتطلب مقاومة ارتداء وأداء متفوق.
مادة (بابيت) /الألومنيوم، المادة:المعدنية الخلفيةالفولاذ منخفض الكربونمواد الغطاء سبيكة الألومنيوم والقصديرAlsn20cu"حصل على عرض مجاني من أجل مسكنك" "حفر و شفت "ديا"
يمكن معالجة الطبقة المنزلقة مع خروط التشحيم و / أو مع انقطاعات الدهون،الألومنيوم والبرونز.
سبيكة الألومنيوم والقصدير Alsn20cu الفولاذ الدعم مصنوع على الطلب عبر الإنترنت من الصين. ألومنيوم وقصدير شريط ثنائي المعدني. أنواع سبيكة البرونز تشمل CuPb24Sn ((SAE49),CuPb24Sn4 ((SAE794),CuPb10Sn10 ((SAE792),CuPb30 ((SAE48) الخلدينا خط قادر على تصنيع سبيكات معدنية
| محامل معدني أبيض قياسي، صيانة ثقيلة | |||
| تفاصيل تقنية | |||
| سعة حمولة محددة ثابتة | إلى ≤ 100 [N/mm2] | الضغط الحراري | -10 [°C] إلى +200 [°C] |
| السعة الديناميكية للحمل الخاص | إلى ≤ 70 [N/mm2] | ||
| سرعة الانزلاق | ≤ 25 [m/s] | الحد الأقصى لقيمة PV | 6.0 [N/mm2 x m/s] |
| قيمة الاحتكاك | 0.08 [μ] إلى 0.17 [μ] اعتمادا على التشحيم | ||
| المواد | |||
| مواد دعم | من الفولاذ | الطبقة المنزلقة | AlSn20Cu |
| تفاصيل التسامح | |||
| السكن | H7 | تسامح العمود | من f7 إلى h8 |
| غطاء داخلي بعد التثبيت | H9 | ||
| مادة الشعب | |||
| الفولاذ المقاوم أو غير المقاوم | |||
| خشونة السطح ≤ Ra 0.8 | |||
| الممتلكات | |||
| لسرعات الدوران العالية في تطبيق مغلق ومرطب بالزيت. | |||
| نطاق التطبيق | |||
| سرعة الزحف العالية، بناء المحرك | |||
| الصيانة | |||
| إنه محامل زحلق مركب يتطلب صيانة. الزيت أو الدهون ضرورية. | |||
| نصائح التثبيت | |||
| السكن | محور التثبيت 1.5 ملم x 15-45 درجة | ||
| الصخرة | منحنى التثبيت 5 ملم × 15 درجة، الحواف مستديرة | ||
| يُنصح بتطبيق قاطع ثابت. قد يكون من الضروري تزيين السطح الخارجي بالدهون أثناء التثبيت. | |||
سبيكة الألومنيوم والقصدير لتطبيقات الديناميكية المائية.
مواد الدعم الفولاذ، المصفوفة بالقصدير، المصفوفة بالقصدير، لامعة، متطاطية
الطبقة المنزلقة الألومنيوم
تفاصيل التسامح
السكن Ø H7
غطاء داخلي-Ø بعد تركيب H9
مساحة التسامح في العمود f7 أو h8
مادة العمود
طبقة الألومنيوم / القصدير ، هذه الطبقة سميكة 0.2-0.5 مم مع صلابة HB30-50 ، توفر خصائص ممتازة مضادة للاستيلاء ، وقدرة جيدة على الاندماج والقدرة على التكيف.هذا النوع من المواد مناسب للتطبيق في المحركات من الحمل المنخفض إلى المتوسط.

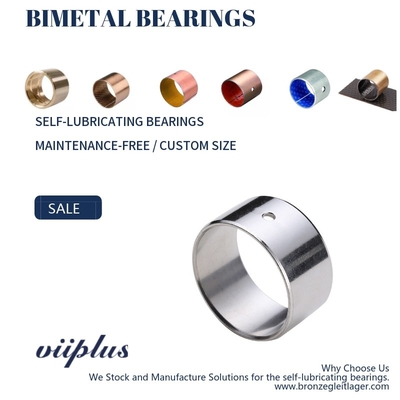

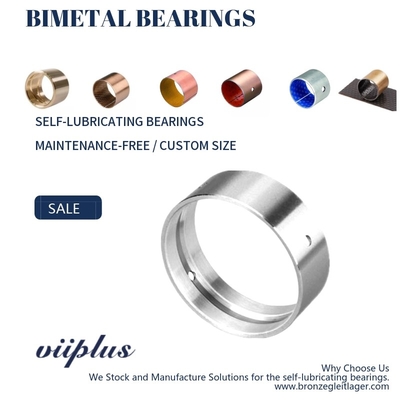

الصلب+AlSn20Cu
محملات الألومنيوم عالية القصدير
محملات الألومنيوم عالية القصدير ، مواد سبيكة السطح AISn20Cu. المنتج لديه قوة التعب المتوسطة وقدرة الحمل، مقاومة جيدة للتآكل،خصائص الزحف الجيدة والخصائص الأخرى.
المنتج الذي يستخدم عادة في محركات الاحتراق الداخلي الصغيرة والمتوسطة، محركات القطارات، محركات الهواء، استبدال منتجات مبتكرة.
غطاء مستقيم
محملات الشبكة
لوحة الدفع
غسالة
المنتجات المصنوعة حسب الطلب
أنواع الخنادق والحواف
| البيانات | الدرجة | محملات الألومنيوم عالية القصدير |
| المواد | الصلب+AlSn20Cu | |
| التطبيقات | التطبيق: السرعة العالية، محرك الحمل الثقيل العمود الرئيسي وضاغط الهواء، آلة التبريد، الخ | |
| الحمولة الديناميكية القصوى P N/mm2 | 90 | |
| سرعة الخط القصوى V | الدهون التشحيم m/s | - |
| زيت التشحيم m/s | >15 | |
| الحد الأقصى لقيمة الطاقة الشمسية | الدهون التشحيم m/s N/mm2·m/s | - |
| زيت التشحيم m/s N/mm2·m/s | 8 | |
| معامل الاحتكاك u | تزيين الدهون | - |
| التشحيم بالزيت | 0.04 ~ 0.12 | |
| محور التزاوج | صلابة HRC | ≥270 |
| الخامة Ra | 0.16 ~ 0.63 | |
| درجة حرارة العمل °C | تزيين الدهون | 150 |
| التشحيم بالزيت | 250 | |
| صلابة طبقة السبائك HB | 30~40 | |
| التوصيل الحراري W/mk | 47 | |
| معامل التوسع الخطي | 18×10-6/K | |
| بالإضافة إلى المنتجات القياسية المعروضة في الكتالوج، يمكنك أيضا توفير المنتجات غير القياسية أو الطلب وفقا لمتطلبات العملاء. | ||
آلة الهندسة: أسفل العجلة، عجلة الدفع، عجلة السحب، عقدة القيادة،قماش التوتر. السيارات: عمود القضيب، عصا الاتصال، صمام المراوغة، عمود العجلات، صندوق التروس، محرك الاحتراق الداخلي.و لوحة اصطدام مضخة المضخةلوحة اصطدام مضخة العدادات
المادة الفولاذ+AlSn20Cu
الأبعاد القياسية المحامل
التسامحات للسمك المعدل وغير المعدل
| سمك اسمي | التسامحات + من السلسلة B (غير قابلة للآلات) | مساحات التسامح من السلسلة ج (غير قابلة للتصنيع) |
| 1 | -صفر025 | 0.25 |
| 0.15 | ||
| 1.5 | -صفر03 | 0.25 |
| 0.15 | ||
| 2 | -صفر035 | 0.25 |
| 0.15 | ||
| 2.5 | -صفر04 | 0.3 |
| 0.15 | ||
| 3 | -صفر045 | 0.3 |
| 0.15 | ||
| 3.5 | -صفر05 | 0.3 |
| 0.15 |
شريط ثنائي المعدن، مسحوق النحاس، مسحوق خال من الرصاص، شريط مطلي بالمعدن، شريط ثنائي المعدن المحصور، مسحوق سبيكة النحاس، شريط سبيكة النحاس المحصور، شريط سبيكة النحاس المحصور، محرك محركغسالة الشجيرات والإقبال
