جلب ثنائية المعدن

لحساب معلمات جلبة ثنائية المعدن (المعروفة أيضًا باسم محمل ثنائي المعدن)، تحتاج إلى مراعاة الأبعاد والمواصفات الرئيسية التالية:

القطر الداخلي (ID): هذا هو قطر العمود الذي سيدور داخل الجلبة.

القطر الخارجي (OD): هذا هو قطر تجويف الغلاف حيث سيتم تركيب الجلبة.

تجويف الغلاف: قطر الفتحة الموجودة في الغلاف حيث سيتم ضغط الجلبة أو تركيبها.

قطر العمود: قطر العمود الذي سيتناسب مع الداخل الجلبة.

سمك الشفة: إذا كانت الجلبة تحتوي على شفة، فهذا هو سمك الشفة.

خطوات حساب معلمات الجلبة ثنائية المعدن:
تحديد قطر العمود (ID):

قم بقياس قطر العمود الذي سيدور داخل الجلبة.

سيكون هذا هو القطر الداخلي (ID) للجلبة.

تحديد تجويف الغلاف (OD):

قم بقياس قطر تجويف الغلاف حيث سيتم تركيب الجلبة.

سيكون هذا هو القطر الخارجي (OD) للجلبة.

حساب سمك الجدار:

يمكن حساب سمك جدار الجلبة على النحو التالي:

سمك الجدار
=
OD
−
ID
2
سمك الجدار=
2
OD−ID
​

سمك الشفة:

إذا كانت الجلبة تحتوي على شفة، قم بقياس سمك الشفة. يتم تحديد ذلك عادةً من خلال متطلبات التطبيق أو التصميم.

مواصفات المواد:

تصنع الجلب ثنائية المعدن عادةً من طبقتين: دعامة فولاذية ومادة تحمل (مثل البرونز أو سبائك أخرى). تأكد من أن مواصفات المواد تلبي متطلبات التطبيق.

التفاوتات:

ضع في اعتبارك التفاوتات الخاصة بـ ID و OD والأبعاد الأخرى بناءً على متطلبات التطبيق (مثل التركيب بالضغط، التركيب المنزلق).

تحويل الوحدات (من الإمبراطورية إلى المترية أو العكس):

إذا لزم الأمر، قم بتحويل الأبعاد بين الوحدات الإمبراطورية (بالبوصة) والمترية (بالمليمتر).

1
بوصة
=
25.4
مم
1 بوصة = 25.4 مم
مثال على الحساب:
قطر العمود (ID): 1.5 بوصة

تجويف الغلاف (OD): 2 بوصة

سمك الشفة: 0.25 بوصة

سمك الجدار:

سمك الجدار
=
2
−
1.5
2
=
0.25
بوصة
سمك الجدار=
2
2−1.5
​
=0.25 بوصة
سمك الشفة: 0.25 بوصة (كما هو موضح)

المادة: جلبة برونزية مدعومة بالفولاذ

التفاوتات: ±0.001 بوصة لـ ID و OD

التحويل إلى متري:
قطر العمود (ID): 1.5 بوصة × 25.4 = 38.1 مم

تجويف الغلاف (OD): 2 بوصة × 25.4 = 50.8 مم

سمك الشفة: 0.25 بوصة × 25.4 = 6.35 مم

ملخص:
القطر الداخلي (ID): 1.5 بوصة (38.1 مم)

القطر الخارجي (OD): 2 بوصة (50.8 مم)

سمك الجدار: 0.25 بوصة (6.35 مم)

سمك الشفة: 0.25 بوصة (6.35 مم)

هذا دليل أساسي لحساب معلمات الجلبة ثنائية المعدن. ارجع دائمًا إلى متطلبات التصميم المحددة وإرشادات الشركة المصنعة لإجراء حسابات دقيقة واختيار المواد.

أحدث رمز HS الصيني والتعريفة الجمركية لجلبة ثنائية المعدن ومحامل التشحيم الذاتي - التعريفة الجمركية والرسوم واللوائح والقيود، حاسبة التكلفة الإجمالية، بيانات الجمارك لجلبة ثنائية المعدن في الصين. احصل على عرض أسعار مخصص اليوم

محامل ثنائية المعدن، محامل خالية من الرصاص، شقوق، شحم: محامل انزلاق مخصصة جلبات أكمام ثنائية المعدن JF720 مصنوعة حسب الطلب من الصين، جلبات وعناصر هيكلية

مصدرك الموثوق به لمحامل التشحيم الذاتي للإمدادات الصناعية ومنتجات السلامة للمساعدة في الحفاظ على عملك. محمل من سبائك الفولاذ الخالي من الرصاص، قدرة تحمل عالية ومقاومة ممتازة للتآكل. ثنائي المعدن المبتكر

محامل للظروف القاسية.

طلب عرض أسعار معلمات المحمل استخدم الآلة الحاسبة للتقديرات فقط. لا يتم تمثيل الدقة ولا يتم ضمانها. قد تختلف النتائج الفعلية.
المقياس الإمبراطوري المتري المادة: ID المحمل الأقصى: ID الأدنى: (بالبوصة) OD المحمل الأقصى: OD الأدنى: (بالبوصة) سمك شفة الإسكان B:

نظرة عامة

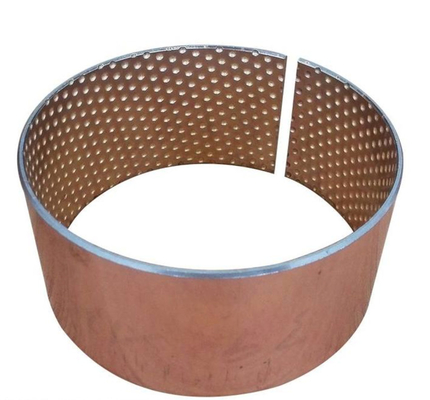

دعم فولاذي معCuPb24Sn4
بطانة، مع قوة إجهاد جيدة
وأداء انزلاقي. في المقام الأول
تطبق على التوصيل المشحم بالكامل
جلبات قضيب أو جلبات رئيسية في المحركات و
الضواغط. سعة التحميل 5500 رطل لكل بوصة مربعة، سرعة تصل إلى 1800
قدم في الدقيقة. الصلابة: HB45-70، درجة الحرارة: -40 إلى +400
من الاحتكاك: 0.06-0.16

الخصائص

— خالي من الرصاص
— قابلة للتشغيل
— حرية التصميم – قابلة للتخصيص لتلبية احتياجات محددة
الاحتياجات من حيث الانبعاج والشكل
— قادرة على دعم أحمال محددة عالية و
درجات حرارة عالية
— قوة إجهاد ممتازة في ظل ديناميكية و
ظروف التحميل الصدمي
— مناسبة لتزييت الزيت والشحوم
— مناسبة للتشغيل الهيدروديناميكي
— مقاومة ممتازة للتآكل
— أداء فائق في ظل الحركة المتذبذبة
— يسمح البناء ذو الجدران الرقيقة بـ
تجميع محمل مضغوط
— توفر المسافات البادئة في سطح المحمل
خزانًا للشحوم وبالتالي تسمح
بفترات إعادة التشحيم الممتدة

جلبات أكمام ثنائية المعدن مصممة للتطبيقات والمعدات الشاقة

صناعي

السيارات — ناقل الحركة — جلبات دبوس الملك — جلبات فرامل الشاحنات
— الآلات الزراعية
— محركات التربة
— آلات النسيج
— المعدات الهوائية
— المناولة الميكانيكية
ومعدات الرفع
— الأسطوانات الهيدروليكية
— المعدات على الطرق الوعرة

محامل ثنائية المعدن، محامل خالية من الرصاص، شقوق، شحم، من خلال الشراكة معك في وقت مبكر من عملية التصميم،
فريق الهندسة الصيني للمحامل المنزلقة قادر على مراجعة تجميعاتك والتأكد من أن المحمل
والمكونات المحيطة به مُحسّنة للأداء وفعالية التكلفة.

أحجام الجلبة ذات المواصفات المماثلة أو المكافئة مصنوعة حسب الطلب
d = ID المحمل/غسالة الدفع
D = OD غسالة الدفع
L = طول المحمل/وسادة الانزلاق
W = عرض وسادة الانزلاق
S = شوط المحمل/وسادة الانزلاق
الأبعاد بالبوصة (مليمترات)
