| الاسم التجاري: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| رقم الطراز: | JF800 JF720 JF700 محامل ثنائية المعدن الخالية من الرصاص |
| الـ MOQ: | 800 قطعة / قطع |
| السعر: | $0.20 - $2.00 / Pieces ,Negotiable |
| شروط الدفع: | TT مقدما ويسترن يونيون |
| القدرة على التوريد: | صب جلبة ثنائية المعدن ، الصين ، الشركات المصنعة ، الموردين ، المصنع ، بالجملة ، البطانات ذات التشحيم |

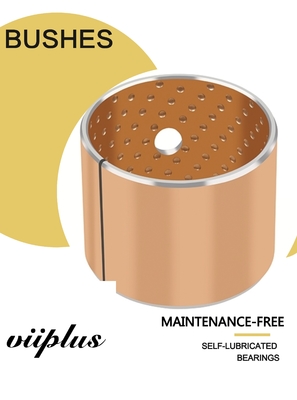

تُصمم محامل السطح ثنائية المعدن الأسطوانية المتوافقة مع المعيار SAE 792 CuPb10Sn10، والتي تتميز بوجود منخفضات، للتطبيقات التي تتطلب مقاومة عالية للتآكل وقدرة تحمل عالية للأحمال. تتكون هذه المحامل من طبقتين معدنيتين، عادةً ما تكون دعامة فولاذية وبطانة من سبائك النحاس، مما يوفر خصائص انزلاق ومتانة ممتازة. تخدم المنخفضات، أو الحفر، الموجودة في سطح المحامل لتوزيع مادة التشحيم بشكل أكثر تساوياً والاحتفاظ بها أثناء التشغيل، مما يؤدي إلى تقليل الاحتكاك وتوليد الحرارة والتآكل. تُعرف مادة CuPb10Sn10 بتوصيلها العالي، وقابليتها للطرق، ومقاومتها للتآكل، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات الصناعية.
محامل سطح ثنائية المعدن وفقًا للمعيار SAE 792 محامل أسطوانية CuPb10Sn10 مع منخفضات
حجم غلاف الجلبة القياسي المتري درجة حرارة التشغيل النموذجية لجلباتنا ثنائية المعدن في الصين-40~+250 درجة مئوية، معامل الاحتكاك: مشحم 0.04 - 0.12 صلابة السطح NormalHB> 200 اعتمادًا على مجموعة متنوعة من العوامل التي تؤثر على الأداء.
طبقة انزلاق مع
منخفضات تشحيم
CuPb10Sn10 مع
التركيب التقريبي:
Cu 80 %
Pb 10 %
Sn 10 %
دعم فولاذي
|
تحليل تكوين سبائك جلبات ثنائية المعدن |
||||||
|
المواد الكيميائية |
جلبات ثنائية المعدن |
|||||
|
(الطبقة الداخلية المجمعة) |
SAE-797 |
SAE-799 |
DIN17670 |
BS PB1 |
CuSn6 (2.1020) |
SAE783 |
|
|
CuPb10Sn10 |
CuPb24Sn4 |
CuPb6Sn6Zn3 |
CuSn10 |
CuSn6.5P |
AlSn20Cu |
|
Cu |
توازن |
توازن |
توازن |
توازن |
توازن |
0.7~1.3 |
|
Pb |
9.0~11.0 |
21.0~27.0 |
2.0~4.0 |
0.1 |
0.1 |
- |
|
Sn |
9.0~11.0 |
3.0~4.5 |
5.0~7.0 |
9.0~10.0 |
6.0~6.8 |
17.5~22.5 |
|
Zn |
0.5 |
0.5 |
5.0~7.0 |
0.3 |
0.3 |
- |
|
P |
0.1 |
0.1 |
0.1 |
0.1 |
0.1~0.3 |
- |
|
Fe |
0.5 |
0.7 |
0.6 |
0.5 |
0.6 |
0.7 |
|
Ni |
0.5 |
0.3 |
0.3 |
0.5 |
0.5 |
0.1 |
|
Al |
- |
- |
- |
- |
- |
توازن |
|
أخرى |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
محمل ثنائي المعدن مع دعامة فولاذية وطلاء برونزي
مناسب بشكل خاص للأحمال المحددة العالية مع الحركة المتذبذبة والتردد المنخفض
ينطبق في ظروف التشغيل القاسية
سعة تحميل عالية، مقاومة جيدة جدًا لقوة الإجهاد في درجات الحرارة المرتفعة

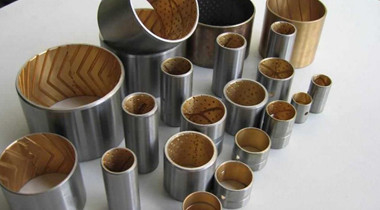

أشكال جلبات ثنائية المعدن متوفرة بأبعاد قياسية
جلبات أسطوانية
غسالات دفع مع فتحة زيت
لوحة انزلاق
أشكال المحامل المصممة حسب الطلب: جلبات أسطوانية وغسالات دفع بأبعاد غير قياسية، ألواح انزلاق، تصميمات محامل مخصصة
تعتبر جلبات الوصلات ذاتية التشحيم والمحامل المشحمة مسبقًا مناسبة لتوليد طاقة الرياح وتركيبات توليد الطاقة الكهروضوئية، مع صيانة خالية من العمر الافتراضي.
بصفتها جهة تصنيع صينية في مجال تكنولوجيا الجلبات الخالية من الزيت، توفر محامل VIIPLUS Oilless
مجموعة من منتجات محامل السطح التي اكتسبت سمعة ممتازة من حيث الموثوقية والأداء. محامل التشحيم الذاتي للتكنولوجيا.
جلبات على شكل ماسي ثنائية المعدن ومحمل انزلاقي مقاوم للحرارة
جلبات ثنائية المعدن من سبائك النحاس الفولاذي المقاوم للحرارة CuPb10Sn10 محامل تشحيم بفتحات ماسية من البرونز القصديري مصنوعة في الصين
VIIPLUS هي شركة عالمية متخصصة في البحث والتطوير والمبيعات للمحامل ذاتية التشحيم. لديها قدرة تطوير نظام مثالية، وقدرة على المعالجة، وقدرة على الاختبار، وخدمة مبيعات كاملة وفعالة وقدرة على الحلول الشاملة.
يمكن استخدام هذا الهيكل، الذي يتمتع بقوة ميكانيكية عالية، في ظل ظروف التشحيم والتشغيل عالي السرعة/عالي التحميل. يمكن صنعه من مجموعة متنوعة من المواد المختلفة، اعتمادًا على التطبيق وظروف الاستخدام والتشحيم. هذه مادة محمل تتكون من سبائك الألومنيوم وسبائك النحاس في هيكل من طبقتين أو ثلاث طبقات مع دعامة فولاذية.
جلبات أسطوانية عادية، أخاديد، فتحات زيت، فتحات، إلخ.
هذه مواد المحامل المعدنية عالية الأداء تحل عددًا كبيرًا من المشكلات التي تبتلي الأجزاء المنزلقة.
|
المادة
|
فولاذ + CuPb10Sn10
|
|
التطبيق النموذجي
|
قضيب توصيل محركات السيارات، الآلات الهندسية والزراعية، آلات البناء الثقيلة، إلخ.
|
|
أقصى حمل ديناميكي
|
140N/mm²
|
|
أقصى سرعة خطية (شحم)
|
2.5 م/ث
|
|
أقصى حد لقيمة PV (شحم)
|
2.8N/mm².m/s
|
|
معامل الاحتكاك (شحم)
|
0.05~0.15
|
|
أقصى سرعة خطية (زيت)
|
5 م/ث
|
|
أقصى قيمة PV (زيت)
|
10N/mm².m/s
|
|
معامل الاحتكاك (زيت)
|
0.04~0.12
|
|
أقصى درجة حرارة تشغيل
|
شحم 150 درجة مئوية، زيت 250 درجة مئوية
|
|
محور التزاوج
|
صلابة ≥53HB، خشونة Ra=0.32~0.63
|
|
صلابة طبقة السبيكة
|
60-90HB
|
|
التوصيل الحراري
|
47 واط/متر
|
|
معامل التمدد الخطي
|
18×10-6/ك
|
|
يمكننا أيضًا التطوير وفقًا لطلب العملاء الخاص بينما خارج هذا الجدول
|
|
يجب أن تصل جودة محمل الانزلاق VIIPLUS CHINA NATIONAL إلى معيار U. S. و GERMANY DIN 1494
جلبة ثنائية المعدن القياسية DIN1494 التي توفرها VIIPLUS. منتجاتنا الرئيسية المتعلقة بالمحامل الخالية من الزيت والمبيعات والخدمات. للاستفسارات عن الجلبة ثنائية المعدن DIN1494، مرحبًا بك في الاتصال أو الرسائل عبر الإنترنت
يعتمد المنتج على فولاذ منخفض الكربون عالي الجودة وسبائك برونز القصدير الرصاص المجمعة CuSn10Pb10. يتم لف الفتحة الماسية على سطح السبيكة وملؤها بمادة تشحيم صلبة خاصة لتقليل التآكل بشكل فعال. يمكن طلاء الظهر الفولاذي بطلاء مضاد للتآكل حسب الحاجة. إنه مناسب لدرجات الحرارة المرتفعة أو تسرب المحلول المائي أو المناسبات الأخرى التي لا يمكن فيها إضافة الزيت أو حيث يصعب إضافة الزيت.
محامل المحركات، قطع غيار السيارات، الآلات الصناعية العامة، آلات الغذاء والأجهزة الكهربائية المنزلية
أعلى قيمة PV هي 2.8 نيوتن/مم2·م/ث للتشحيم بالشحم
صلابة العمود المطابق 53 HRC
تشحيم الزيت 10 نيوتن/مم2·م/ث خشونة Ra=0.32~0.63
أقصى سرعة خطية V تشحيم الشحم الجاف 0.4 م/ث أعلى درجة حرارة استخدام 200 درجة مئوية
تشحيم الشحم 2.5 م/ث تشحيم الزيت
قوة الشد 185 نيوتن/مم 2 معامل الاحتكاك 0.05~0.22
درجات السبيكة الصلبة
HB 60~90 التوصيل الحراري 47 واط/(م·ك)
معامل التمدد الحراري 18· 10-6k-1
أقصى ضغط تحمل P
150 ن/كان
متوفر حسب الرسم أو العينة، حسب الرسم، نرحب بالرسومات المخصصة
جلبة ثنائية المعدن VIIPLUS توفر منتجات ذات قوة ضغط عالية، ومعامل احتكاك صغير، ومقاومة جيدة للتآكل، وتقليل تكلفة تصنيع الآلات، وقد وصل أداؤها إلى مستوى المنتجات المماثلة في الداخل والخارج. تستخدم المنتجات على نطاق واسع في آلات البناء، وآلات النسيج، وصناعة السيارات، والصناعات الميكانيكية وغيرها من المجالات، وخاصة للأجزاء التي يصعب تزييتها ولا يمكن تزييتها لها تأثير جيد، وخالية من التلوث الزيتي.
تأخذ المؤسسة "السعي لتحقيق التميز، والاستمرار في التحسين" كهدف إداري، وتسعى جاهدة لتزويد العملاء بمنتجات وخدمات من الدرجة الأولى.
