| الاسم التجاري: | Met Metal-Polymer Bearings Bearings () China Bushing |
| رقم الطراز: | نوع البطانة: محامل ذات حواف ، في عرض شفة ، مواد |
| الـ MOQ: | قابل للتفاوض |
| السعر: | bearings metric sizes,thrust washers,flanged bearings Suppliers |
| شروط الدفع: | دولارات ترينيداد وتوباغو مقدما |
| القدرة على التوريد: | 100000 قطعة قطعة/يوميا |

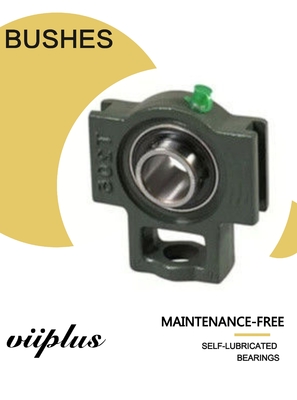

جدول مواصفات أبعاد UCT لمحمل الأكمام ذات الحافة مع المقعد - عمر طويل هو دليل مرجعي شامل يوضح الأبعاد والمواصفات الدقيقة لنظام المحامل عالي الأداء الخاص بنا. يوفر هذا المحمل، بتصميم الأكمام ذات الحافة والمقعد المتكامل، متانة وطول عمر استثنائيين، مما يجعله خيارًا موثوقًا به للعديد من التطبيقات الصناعية.
يوفر جدول المواصفات معلومات تفصيلية عن الأبعاد المختلفة للمحمل، بما في ذلك القطر الخارجي والقطر الداخلي والعرض وحجم الشفة. وهذا يضمن لك إمكانية اختيار المحمل الدقيق الذي يلبي متطلباتك المحددة ويناسب تمامًا آلاتك.
يضمن التصميم طويل الأمد لمحمل الأكمام المزوَّد بمقعد قدرته على تحمل الأحمال الثقيلة والظروف القاسية، والحفاظ على أدائه وسلامته بمرور الوقت. يساهم استخدام مواد عالية الجودة وتقنيات التصنيع الدقيقة في متانته الاستثنائية.
عند استبدال محمل موجود أو تصميم نظام جديد، فإن جدول مواصفات أبعاد UCT للمحمل ذي الأكمام ذات الحافة مع المقعد - Long Life هو مورد لا يقدر بثمن. فهو يسمح لك بتحديد المحمل المناسب لتطبيقك بسرعة وسهولة، مما يضمن التشغيل السلس والأداء الأمثل.
نحن نفخر بتزويد عملائنا بأعلى جودة من المحامل والمكونات ذات الصلة. ينعكس التزامنا بالتميز وإرضاء العملاء في الاهتمام الدقيق بالتفاصيل وتدابير مراقبة الجودة الصارمة التي نستخدمها في عملية التصنيع. مع جدول مواصفات أبعاد UCT الخاص بنا لمحمل الأكمام ذات الحافة مع المقعد - عمر طويل، يمكنك أن تطمئن إلى أنك تحصل على محمل يلبي أعلى معايير الأداء والموثوقية.
محمل منزلق، عمر طويل للمحمل، عمر خدمة طويل، مقاومة للتآكل، ظروف عمل قاسية، بيئة كاشطة
تحمل UELP، UCP، UKP على التوالي ما يعنيه، ما هو الفرق؟

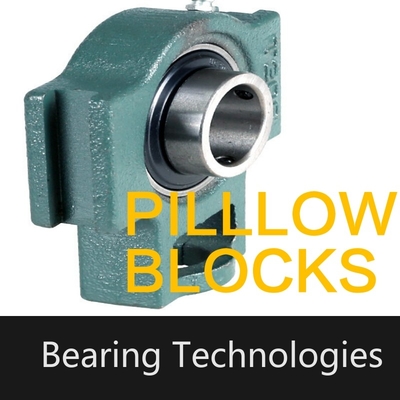

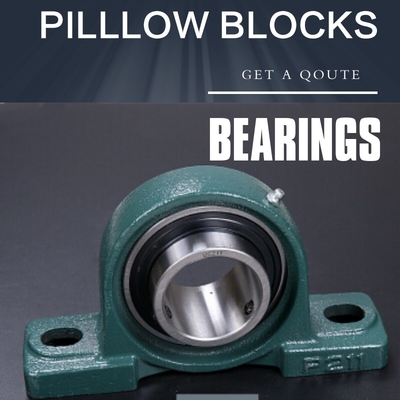

محمل بمقعد، يرمز الحرف P إلى المقعد الرأسي، ويرمز الحرف UC إلى ثقب أسطواني بحلقة داخلية للمحمل، مع برغيين للتوقف
تشير المملكة المتحدة إلى أن الحلقة الداخلية للمحمل عبارة عن فتحة مدببة ويجب استخدامها مع الغلاف المدبب
ثقب أسطواني للحلقة الداخلية UEL، مثبت بغلاف غريب الأطوار
يمكن أن يكون العام عامًا، ومن المناسب اختيار من يقوم بالتثبيت
خارج المحمل الكروي بقطر T UCT203 T204/205 / T206 / T207 / T208 / T209 UCT21 UCT206 30
D هو القطر الخارجي للمحمل الكروي uc، والذي لم يتم تحديده في الشكل. D هو القطر الداخلي للمحمل، والذي لم يتم إدراجه في الجدول. طريقة الحساب هي آخر رقمين من النموذج مضروبين في 5، وهي قيمة D. لا يتم عرض مسامير التثبيت وحلمات زيت مقعد المحمل في الرسم.
جدول أحجام محمل كتلة الوسادة UCT300
جدول مواصفات أبعاد المحمل مع المقعد
| يكتب | الحجم(مم) | وزن تحمل كتلة الوسادة (كجم) | كود المحمل | كود كتلة المحمل | |||||||||||||
| د | ب | س | ل | ل1 | ل2 | ح | ح1 | أ | أ1 | أ2 | ن | ن1 | ن2 | ||||
| جامعة 305 | 62 | 38 | 15 | 122 | 76 | 12 | 89 | 80 | 36 | 12 | 26 | 26 | 16 | 36 | 1.4 | يو سي 305 | ت305 |
| جامعة 306 | 72 | 43 | 17 | 137 | 85 | 14 | 100 | 90 | 41 | 16 | 28 | 28 | 18 | 41 | 1.8 | يو سي 306 | ت306 |
| جامعة 307 | 80 | 48 | 19 | 150 | 94 | 15 | 110 | 100 | 45 | 16 | 32 | 30 | 20 | 45 | 2.4 | يو سي 307 | ت307 |
| جامعة 308 | 90 | 52 | 19 | 162 | 100 | 17 | 124 | 110 | 50 | 18 | 34 | 32 | 22 | 50 | 3.0 | يو سي 308 | ت308 |
| جامعة 309 | 100 | 57 | 22 | 178 | 110 | 18 | 138 | 120 | 55 | 18 | 38 | 34 | 24 | 55 | 4.0 | يو سي 309 | ت309 |
| جامعة 310 | 110 | 61 | 22 | 191 | 117 | 20 | 151 | 125 | 61 | 20 | 40 | 37 | 27 | 61 | 5.0 | يو سي 310 | ت310 |
| جامعة 311 | 120 | 66 | 25 | 207 | 127 | 21 | 163 | 140 | 66 | 22 | 44 | 39 | 29 | 66 | 6.4 | جامعة كاليفورنيا 311 | ت311 |
| جامعة 312 | 130 | 71 | 26 | 220 | 135 | 23 | 178 | 150 | 71 | 26 | 46 | 41 | 31 | 71 | 7.6 | جامعة كاليفورنيا 312 | ت312 |
| جامعة 313 | 140 | 75 | 30 | 238 | 146 | 25 | 190 | 170 | 80 | 26 | 50 | 43 | 32 | 70 | 9.7 | جامعة كاليفورنيا 313 | ت313 |
| جامعة 314 | 150 | 78 | 33 | 252 | 155 | 25 | 202 | 180 | 90 | 26 | 52 | 46 | 36 | 85 | 11.0 | جامعة كاليفورنيا 314 | ت314 |
| جامعة 315 | 160 | 82 | 32 | 262 | 160 | 25 | 216 | 192 | 90 | 30 | 55 | 46 | 36 | 85 | 14.0 | يو سي 315 | ت315 |
| جامعة 316 | 170 | 86 | 34 | 282 | 174 | 28 | 230 | 204 | 102 | 32 | 60 | 53 | 42 | 98 | 16.0 | يو سي 316 | ت316 |
| جامعة 317 | 180 | 96 | 40 | 298 | 183 | 30 | 240 | 214 | 102 | 35 | 64 | 53 | 46 | 98 | 20.0 | يو سي 317 | ت317 |
| جامعة 318 | 190 | 96 | 40 | 312 | 192 | 30 | 250 | 228 | 110 | 35 | 66 | 57 | 46 | 106 | 22.0 | يو سي 318 | ت318 |
| جامعة 319 | 200 | 103 | 41 | 322 | 197 | 31 | 270 | 240 | 120 | 35 | 72 | 57 | 48 | 106 | 25.0 | جامعة كاليفورنيا 319 | ت319 |
| جامعة 320 | 215 | 108 | 42 | 345 | 210 | 32 | 290 | 260 | 120 | 38 | 75 | 59 | 48 | 115 | 32.0 | يو سي 320 | ت320 |
| جامعة 321 | 225 | 112 | 44 | 345 | 210 | 32 | 290 | 260 | 130 | 45 | 75 | 59 | 52 | 115 | 32.0 | جامعة كاليفورنيا 321 | ت321 |
| جامعة 322 | 240 | 117 | 46 | 385 | 235 | 38 | 320 | 285 | 140 | 50 | 80 | 65 | 60 | 125 | 40.0 | جامعة كاليفورنيا 322 | ت322 |
| جامعة 324 | 260 | 126 | 51 | 432 | 267 | 42 | 355 | 320 | 150 | 50 | 90 | 70 | 65 | 140 | 55.0 | جامعة كاليفورنيا 324 | ت324 |
| جامعة 326 | 280 | 135 | 54 | 465 | 285 | 45 | 385 | 350 | 155 | 22 | 100 | 75 | 70 | 150 | 69.0 | جامعة كاليفورنيا 326 | ت326 |
| جامعة 328 | 300 | 145 | 59 | 515 | 315 | 50 | 415 | 380 | 155 | 24 | 100 | 80 | 75 | 160 | 84.0 | جامعة كاليفورنيا 328 | ت328 |
