وإذ تضع كروية الخارجي عمودي بيللو كتلة انزلاق تحمل مع مقعد سلسلة UCP | كتل جلبة وألواح الدفع

الاسم التجاري:	Met Metal-Polymer Bearings Bearings () China Bushing
رقم الطراز:	نوع البطانة: محامل ذات حواف ، في عرض شفة ، مواد
الـ MOQ:	قابل للتفاوض
السعر:	bearings metric sizes,thrust washers,flanged bearings Suppliers
شروط الدفع:	دولارات ترينيداد وتوباغو مقدما
القدرة على التوريد:	100000 قطعة قطعة/يوميا

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

شفة البطانات الصانع

إصدار الشهادات:

DIN1709

مادة:

حديد مقوى

السوق الرئيسية:

أوروبا أمريكا أفريقيا الشرق الأوسط

الحزمة:

صناديق الكرتون، حزمة خشبية، حزمة صناعية

التطبيق:

الات

الخدمة:

عرضت OEM

النوع:

وسادة كتلة كروية محملة بالمقعد

أسعار المصنع:

تيفاني@viiplus.com

صانع غطاء محامل ذاتية التشحيم:

https://www.viiplus.com/

البند:

bucha sinterizada flangeada

ضوء عالي:

مصنعي جلبة تحمل الأكمام ذات الحواف

شفة تحمل جلبة:

manufactures flange bearing dry slide bushings in various designs and from different materials.

شجيرات شفة:

البطانات ذات الحواف (المركبة) ، اعتمادًا على قطر التجويف d: قطر الشفة

مصنعي محامل الشجيرات الموردين المصدرين:

محامل بسيطة. خدمة طويلة وخالية من الصيانة ، تصنع الأغطية في تصاميم مختلفة ومواد مختلفة. tiffany@viip

تفاصيل التغليف:

تفاصيل التعبئة عن برفومنس مستقر جلبة

القدرة على العرض:

100000 قطعة قطعة/يوميا

إبراز:

,
,
metric flanged sleeve bearing

وصف المنتج

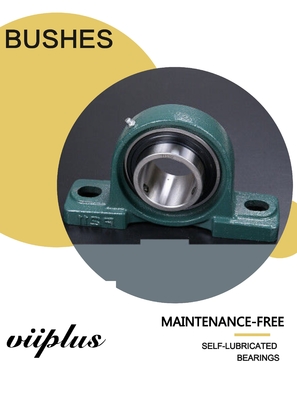

توفر سلسلة UCP من محامل الكرة الخارجية المنسدلة العمودية المحامل المنزلقة مع المقعد حلًا قويًا وموثوقًا لتطبيقات صناعية مختلفة.هذه المحامل مصممة للتعامل مع كل من الأحمال الشعاعية والحمولية، مما يضمن تشغيل سلس وفعال في ظروف صعبة.

يحتوي سلسلة UCP على سطح خارجي كروي فريد يسمح بسهولة التثبيت والمحاذاة. يوفر هيكل كتلة الوسادة الاستقرار والدعم ،بينما يضمن تصميم المحامل المنزلق حركة سلسة وتقليل الاحتكاك.

تتم معالجة كتلة البوشينج، التي تشكل جوهر هذه المحامل، بدقة لضمان تناسب دقيق وأداء طويل الأمد.عادة ما تكون مصنوعة من مواد عالية القوة مثل الحديد الزهري أو الفولاذ، والتي يمكن أن تتحمل الأحمال الثقيلة والبيئات القاسية.

بالإضافة إلى كتلة البوشينج ، تتضمن محامل سلسلة UCP أيضًا لوحات دفع. تم تصميم هذه الألواح لدعم الأحمال المحورية ومنع التحرك في الاتجاه غير المرغوب فيه.أنها تعمل جنبا إلى جنب مع كتلة البوشينغ لتوفير حل كامل لتطبيقات الحركة الدوارة والخطية.

تعد سلسلة UCP من محامل الزحف العمودية للوسائد مناسبة لمجموعة واسعة من التطبيقات الصناعية ، بما في ذلك المضخات والمحمولات والمروحة وغيرها من المعدات الدورية.وهي توجد عادة في النفط والغاز، التعدين، حركة الأرض، وغيرها من الصناعات الثقيلة حيث الموثوقية والمتانة هي أهمية قصوى.

مع تصميمهم القوي، المكونات المعدنية الدقة، والقدرة على التعامل مع كل من الأحمال الشعاعية والمحورية،محامل سلسلة UCP هي خيار ممتاز لأي تطبيق يتطلب حركة دورانية أو خطية سلسة وفعالة.

كتلة الوسادة محامل متحرك محامل كروي خارجي عمودي كتلة الوسادة مع مقعد

كتل الحشائش وألواح الدفع عمود كروي مع مقعد خارجي مصنوع من الصين

محمل الكرة الكروية الخارجية مع مقعد هو حلقة داخلية اتسعتمحامل كرات غطاء عميقمع ختم مزدوج وقسم كروي على الحلقة الخارجية
وحدة محملة تتكون من مقعد محمل ومقعد محمل. يمكن أن يدرك التركيز الكروي بين المحمل ومقعد المحمل لتكافئ التثبيت
الأخطاء الناجمة عن عدم المواءمة المحورية، وانحراف المحامل الطويل وتشوه سطح الجزء السفلي من التثبيت.
محمل الكرة الكروية الخارجية مع مقعد هو مضغوط في الهيكل، سهلة لتجميع وتفكيكه، مناسبة لدعم بسيط، غالبا ما تستخدم في التعدين والإدارة
الذهب، الزراعة، الصناعة الكيميائية، آلات النقل، الخ

تعريف كتلة الوسادة: كتلة أو معيار لدعم مجلة (كما في العمود)

محامل كتلة الوسادة

كتلة الوسادة هي قاعدة تستخدم لتوفير الدعم للعمود الدوار بمساعدة محامل متوافقة ومجموعة متنوعة من الملحقات.عادة ما تكون مواد السكن لكتلة الوسادة مصنوعة من الحديد الزهري أو الصلب الزهري.

محامل سلسلة UCP هي سلسلة من المحامل الكروية المتري مع محامل.

محامل كروية للكمامة مع المقعد: UCP,UCF,UCFL,UCT,UCFC UCPH,UCFA UCPA,UCFB,UCHA وغيرها من النماذج الكاملة محامل الكرة الكروية الخارجية هو في الواقع نوع من محامل الكرة العميقة.

خصائصها هي أن حلقةها الخارجية و سطحها ذو القطر الخارجي كرويوالتي يمكن تركيبها في السطح الكروي المنحني المقابلة من مقعد العامل للعب دور مركز.

دقة عالية سرعة عالية متانة عالية

محامل كروي خارجي مع مقعد

المحامل الكروي مع المقعد هو نوع من وحدات المحامل التي تجمع بين محامل التدحرج ومقعد المحامل. معظم المحامل الكروية الخارجية مصنوعة من القطر الخارجي للمحامل الكروي ،مع مقعد محامل كروي مثبت على الجهاز، مجموعة متنوعة من الأشكال الهيكلية، التنوع والقابلية للتبادل الجيد.

في الوقت نفسه ، هذا النوع من المحامل في التصميم لديه أيضًا درجة معينة من المركزية ، سهلة التثبيت ، مع بنية مزدوجة لجهاز الختم ، يمكن أن تعمل في ظروف سيئة.كتلة المحامل عادة ما تكون صبالمقاعد الشائعة الاستخدام هي المقعد الرأسي (P) ، المقعد المربع (F) ، المقعد المربع للرئيس (FS) ، المقعد المستدير للرئيس (FC) ، المقعد الماس (FL) ، المقعد الحلقية (C) ، المقعد المنزلق وهلم جرا (T).

يتم تقسيم المحامل الكروي الخارجي مع المقعد إلى مركز المحامل ومقعد المحامل ، في اسم مركز المحامل بالإضافة إلى مقعد المحامل ،على سبيل المثال مع محمول كروي خارجي UC205 مع مقعد عمودي يسمى UCP205.لأنقابلية استبدال قويةمن محامل الكروي مع مقعد ، يمكن تجميع مركز المحامل حسب الرغبة في مقعد محامل من نفس المواصفات وأشكال مختلفة.

سلسلة محامل كتلة الوسائد

الكرة الكروية الخارجية محامل كتلة الوسادة معالمقعد الرأسي

محامل كروي خارجي للوسائد معمقعد مربع

الكرة الكروية الخارجية محامل كتلة الوسادة معمقعد الماس

كرة أسطوانية كروية محامل كتلة وسادة معيا رئيس

الكرة الكروية الخارجية محامل كتلة الوسادة معمقعد حلقي

الكرة الكروية الخارجية محامل كتلة الوسادة معالمقعد المنزلق

الكرة الكروية الخارجية محامل كتلة الوسادة معمقعد معلق

الكرة الكروية الخارجية محامل كتلة الوسادة معمقعد معلق

الكرة الكروية الخارجية محامل كتلة الوسادة معمقعد بالماس قابل للتعديل

الكرة الكروية الخارجية محامل كتلة الوسادة معالمقعد المضرب

الكرة الكروية الخارجية محامل كتلة الوسادة معمقاعد أخرى

UCP 204 205 206 207 208 209 210 203 UC201

جدول أحجام محامل كتلة الوسائد

جدول مواصفات الأبعاد للمحامل مع المقعد

النوع الحجم ((ملم) الوزن

د د ب S (ل) ج هـ H1 H2 أ ن N1 من كيلوغرام

UCP201 12 47 31 12.7 127 95 30.2 62 14 38 13 19 M10 0.7

UCP202 15 47 31 12.7 127 95 30.2 62 14 38 13 19 M10 0.7

UCP203 17 47 31 12.7 127 95 30.2 62 14 38 13 19 M10 0.7

UCP204 20 47 31 12.7 127 95 33.3 65 14 38 13 19 M10 0.7

UCP205 25 52 34.1 14.3 140 105 36.5 71 15 38 13 19 M10 0.8

UCP206 30 62 38.1 15.9 165 121 42.9 83 17 48 17 23 M14 1.3

UCP207 35 72 42.9 17.5 167 127 47.9 93 18 48 17 23 M14 1.6

UCP208 40 80 49.2 19 184 137 49.2 100 18 54 17 23 M14 1.9

UCP209 45 85 49.2 19 190 146 54 106 20 54 17 23 M14 2.2

UCP210 50 90 51.6 19 206 159 57.2 114 21 60 20 26 الـ M16 2.6

UCP211 55 100 55.6 22.2 219 171 63.5 126 23 60 20 26 الـ M16 3.3

UCP212 60 110 65.1 25.4 241 184 69.8 138 25 70 20 26 الـ M16 4.6

UCP213 65 120 65.1 25.4 265 203 76.2 151 27 70 25 31 M20 5.9

UCP214 70 125 74.6 30.2 266 210 79.4 157 27 72 25 31 M20 6.6

UCP215 75 130 77.8 33.3 275 217 82.6 163 25 74 25 31 M20 7.4

UCP216 80 140 82.6 33.3 292 232 88.9 175 30 78 25 31 M20 9

UCP217 85 150 85.7 34.1 310 247 95.2 187 32 83 25 31 M20 11

UCP218 90 160 96 39.7 327 262 101.6 200 33 88 27 33 M22 13

UCP220 100 180 108 42 380 308 115 225 40 95 30 38 M24 16

UCP305 25 62 38 15 175 132 45 85 15 45 17 20 M14 1.4

UCP306 30 72 43 17 180 140 50 95 18 50 17 20 M14 1.8

UCP307 35 80 48 19 210 160 56 106 20 56 17 25 M14 2.8

UCP308 40 90 52 19 220 170 60 116 22 60 17 27 M14 3

UCP309 45 100 57 22 245 190 67 129 24 67 20 30 الـ M16 4.1

UCP310 50 110 61 22 275 212 75 143 27 75 20 35 الـ M16 5.8

UCP311 55 120 66 25 310 236 80 154 30 80 20 38 الـ M16 7.4

UCP312 60 130 71 26 330 250 85 165 32 85 25 38 M20 9.4

UCP313 65 140 75 30 340 260 90 176 33 90 25 38 M20 10

UCP314 70 150 78 33 360 280 95 187 35 90 27 40 M22 12

UCP315 75 160 82 32 380 290 100 198 35 100 27 40 M22 14

UCP316 80 170 86 34 400 300 106 210 40 110 27 40 M22 18

UCP317 85 180 96 40 420 320 112 220 40 110 33 45 M27 20

UCP318 90 190 96 40 430 330 118 235 45 110 33 45 M27 24

UCP319 95 200 103 41 470 360 125 250 45 120 36 50 M30 29

UCP320 100 215 108 42 490 380 140 275 50 120 36 50 M30 35

UCP321 105 225 112 44 490 380 140 280 50 120 36 50 M30 35

UCP322 110 240 117 46 520 400 150 300 55 140 40 55 M33 45

UCP324 120 260 126 51 570 450 160 320 65 140 40 55 M33 55

UCP326 130 280 135 54 600 480 180 355 75 140 40 55 M33 72

UCP328 140 300 145 59 620 500 200 390 75 140 40 55 M33 89

محامل UCP معروف أيضًا باسم المحامل الكروية السلكية العمودية لأعلى المقعد ، بعض أنواع المحامل مع محامل كروية للمقعد في الشكل الأكثر كلاسيكية وأكثرها استخدامًا ،مناسبة لجميع أجهزة النقل والعمود ولوحة التثبيت موازية للميكانيكية.السمة الوطنية: GB/T7810

ملاحظة:

1الأبعاد الإجمالية لـ ucp201-ucp203 في الجدول هي نفسها.
2. UCP201 لديه قطر 12، UCP202 لديه قطر 15، و UCP203 لديه قطر 17. جميع الأقطار فوق UCP204 مضروبة بالرقمين الأخيرين بـ 5. على سبيل المثال،UCP204 لديه قطر 20mm و UCP205 لديه قطر 25mm.
3الرقم الأول بعد UCP هو سلسلة المحامل، 2 هو سلسلة خفيفة و 3 هو سلسلة ثقيلة.
