تعتبر بطانات CuPb30 SAE48 JF700 BiMetal Bushings Plain Bearing الخاصة بالآلات الزراعية مكونات متخصصة مصممة لتلبية المتطلبات الصعبة لتطبيقات الآلات الزراعية. تتميز هذه البطانات ببنية ثنائية المعدن، تجمع بين الطبقة الخارجية من الفولاذ أو سبائك الحديد مع طبقة داخلية من CuPb30 (سبيكة برونزية من الرصاص والقصدير) لمقاومة التآكل الفائقة وقدرات تحمل الأحمال.

يتم اختيار سبيكة CuPb30، والتي تُعرف أيضًا باسم SAE48 أو JF700، بسبب تشحيمها الممتاز ومقاومتها للتآكل وقدرتها على تحمل الأحمال الثقيلة والسرعات العالية. تضمن تركيبة السبائك هذه أن البطانات يمكن أن تعمل بفعالية في البيئات الزراعية القاسية، حيث يكون الغبار والأوساخ والرطوبة أمرًا شائعًا.

يسمح التصميم ثنائي المعدن لهذه البطانات بهيكل خارجي قوي يمكنه دعم الأحمال والضغوط التي تواجهها الآلات الزراعية، بينما توفر الطبقة الداخلية CuPb30 مقاومة التآكل والتشحيم اللازمين لتقليل الاحتكاك والتآكل. يضمن هذا المزيج من المواد والتصميم أن البطانات يمكن أن تدوم لفترة أطول وتتطلب صيانة أو استبدالًا أقل تكرارًا.

يعني تصميم المحمل العادي لهذه البطانات أنها لا تتطلب أي تشحيم إضافي، مما يبسط التركيب والصيانة. يمكن ضغطها أو تركيبها مباشرة في مكونات الماكينة، مما يوفر واجهة موثوقة ومنخفضة الاحتكاك للأجزاء الدوارة.

باختصار، تم تصميم بطانات CuPb30 SAE48 JF700 BiMetal Bushings Plain Bearing الخاصة بالآلات الزراعية لتلبية المتطلبات الصعبة للتطبيقات الزراعية. توفر بنيتها ثنائية المعدن وتركيبة سبيكة CuPb30 مقاومة تآكل فائقة وقدرات تحمل الأحمال والتشحيم، مما يضمن التشغيل السلس والموثوق للآلات الزراعية.

Viiplus Bimetal Sleeve Bushing.Bimetal Bushing Manufacturer.


احصل على عرض أسعار مخصص اليوم. تصميمات بطانات مخددة مخصصة RoHs، الشركة المصنعة لبطانات ثنائية المعدن. مادة بطانة ثنائية المعدن CuPb10Sn10,CuPb6Sn6Zn3,CuPb24Sn4,CuPb30,AlSn20Cu,CuSn8Ni.

VIIPLUSخبرة الصين في حلول العمل في سوق البطانات والأكمام والمحامل الزراعية في الصين. البطانات ثنائية المعدن مصنوعة من هياكل نحاسية أو فولاذية مع بطانات مجمعة من تركيبات مختلفة. جميع هذه الشجيرات عبارة عن محامل ملفوفة مثل منتجاتنا القياسية المصنوعة في الصين.











محمل وبطانات ثنائية المعدن | مادةCuPb30 SAE48 JF700دعم فولاذي معCuPb30بطانة.احتكاك منخفض وجاف جيدخصائص الانفصال. في المقام الأول أحمال منخفضة وسرعات عالية في تطبيقات المحركات وناقل الحركة.

محامل البطانات ثنائية المعدن 700 عبارة عن محامل انزلاقية ثنائية المعدن مع شريط فولاذي وCuPb30مُلبد كطبقة انزلاقية سطحية.

هذه المحامل المنزلقة لديهاحماية جيدة ضد القفل ونسبة عاليةمن الرصاص، مما يعني أنها يمكن أن تربط المزيد من جزيئات الأوساخ والشوائب، وبالتالي تمنع التوقف.
محامل معدنية وثنائية المعدن JF700 CuPb30 SAE48 Bushings

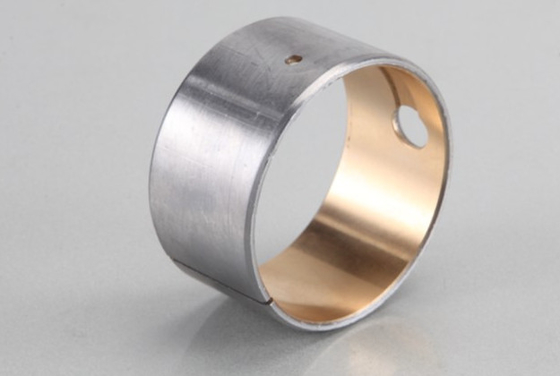

JF-700Bimetal Metal Bushing

محمل ثنائي المعدن Jf-700، عبارة عن صفيحة فولاذية كقاعدة، السطح مُلبدCuPb30منتجات المواد، المنتج بسببمحتوى الرصاص العالي، لذلك لديهعمود جيد مضاد للعض ومختلف المدفون المادي.إذا تم طلاء سطح العمل بمادة سبيكة ناعمة، فيمكن استخدامه كجلبة عمود الدوران، وجلبة قضيب التوصيل، وجلبة ذراع التأرجح لمحرك الاحتراق الداخلي بسرعة عالية وحمل منخفض. قرص الاحتكاك على جانب المضخة.



مقدمة:


المحامل ثنائية المعدن عبارة عن غلاف فولاذي مدعوم بمادة تبطين من البرونز الرصاصي لتطبيقات التشحيم بالزيت. هذه المادة لديها قدرة تحمل عالية وخصائص إجهاد جيدة.
طبقات ثنائية المعدن
1. مسحوق البرونز المُلبد:مقاومة جيدة للتآكل وقدرة ممتازة على حمل الأحمال.
2. دعم فولاذي: يوفر قدرة عالية بشكل استثنائي على حمل الأحمال، وتبديد حرارة ممتاز.
3. يوفر سمك الطلاء النحاسي 0.002 مم مقاومة جيدة للتآكل.

الخصائص النموذجية​


مناسب لـسرعة منخفضة، حمل ثقيل أو ظروف حركة متقطعة،لا يمكن لفيلم زيت التشحيم أن يتشكل أو يحافظ على المناسبة؛
مناسب لبيئة العمل أو قيود الهيكل الميكانيكي، من الصعب توفير مناسبات تشحيم الزيت؛
إنه مناسب للدوران، والترددية، والتأرجح، والحركة الخطية وغيرها من أشكال الحركة، بالإضافة إلى المناسبات التي تتطلب بدءًا متكررًا أو بدءًا في ظل حمل مرتفع؛

مناسب لـعمل بدرجة حرارة عالية أو منخفضة، أونطاق درجة حرارة البيئة للمناسبات الكبيرة؛ مقاومة جيدة للتآكل،يمكن استخدامه في مياه البحر وغيرها من الوسائط المسببة للتآكل مثل السوائل أو الغازات الكيميائية، بالإضافة إلى المياه التي تحتوي على الرواسب أو البيئة المشعة؛

عدم امتصاص الماء، واستقرار الأبعاد الجيد،قوة ميكانيكية عالية، وتوصيل حراري جيد؛
المحمل عبارة عن هيكل جداري رفيع، وخفيف الوزن، وصغير الحجم، ومناسب للتصميم المدمج؛

بالمقارنة مع المادة المركبة التقليدية ثلاثية الطبقات، فإن خصائص الحمل الثابت، ومقاومة التآكل، ودرجة حرارة الخدمة، والاستقرار الأبعاد وما إلى ذلك في ظل حالة عدم وجود تشحيم بالشحوم أفضل؛
بالمقارنة مع المادة ذاتية التشحيم المرصعة بالنحاس،فهي أكثر ملاءمة للعمل في ظل ظروف التأرجح بزاوية صغيرة، والسعر أرخص.

نطاق التطبيق


يتم تطبيق المنتجات على صناعة الحفاظ على المياه والطاقة الكهرومائية: الآلات الهيدروليكية: منزلق الدعم الأفقي للبوابة الفولاذية الهيدروليكية، ومحمل الدعم للرافعة الهيدروليكية وآلة الإغلاق، ومحمل باب صيانة السفع الرملي، وما إلى ذلك. التوربينات الهيدروليكية: غلاف عمود الريشة (الدليل العلوي، الدليل الأوسط، الدليل السفلي)، غلاف عمود العجلة، غلاف عمود الدبوس (دبوس قضيب التوصيل، دبوس قضيب الدفع والسحب، دبوس مكبس الترحيل)، لوحة حلقة مقاومة التآكل (حلقة الدفع)، كتلة مقاومة التآكل، بلاط جانب حلقة التحكم.
صناعة المعادن: محمل آلة الصب بالقالب، مقصات القطع الدوارة (مقصات ثنائية الجانب، مقصات ذات طول ثابت على لوح التزلج)، إلخ.

صناعة الصمامات: صمام الفراشة، صمام الكرة الأرضية، إلخ.

أخرى: آلات التعدين، آلات التعبئة والتغليف، آلات البناء، الآلات الثقيلة، آلة التشكيل بالحقن، قالب إطارات السيارات، التوربينات الريحية، الطاقة الحرارية وغيرها من الصناعات.
هذا المنتج هو أقوى قدرة تحمل في محمل السبائك المزدوج، وجلبة الجسر المتوازن وحشية المركبات الثقيلة؛ العجلة المدفوعة والعجلة الداعمة للجرافة؛ جلبة اللوحة الفولاذية للسيارات، تستخدم هذا المنتج. إنه نوع من محمل الانزلاق عالي الحمل والسرعة المنخفضة المستخدم على نطاق واسع.


الآلات الزراعية


نظرًا لأن المحمل ذاتي التشحيم يتمتع بخصائص عدم الحاجة إلى الصيانة ومقاومة التآكل الجيدة في ظل ظروف الغبار والخارج، فإنه يستخدم على نطاق واسع في الأسطوانة، ونظام التعليق الخاص بحصادة الحبوب، والزارع، والبالة، والكسارة، والجرار، والمفاصل والأجزاء الأخرى التي لا يمكن أن يكون من الصعب تكوين الزيت أو أجزاء فيلم الزيت.

• رافعات شوكية

• شاحنات منصات نقالة

• الرافعات

• الحفارات

Technische Daten

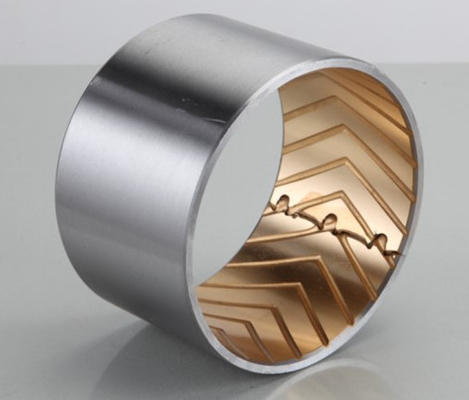

• محمل انزلاقي مركب ملفوف

• فولاذ مطلي بالنحاس أو القصدير / برونز

• صيانة منخفضة

• مع جيوب التشحيم

الخصائص

• لقدرة تحمل عالية والحركة المتذبذبة، وكذلك للتشغيل الخشن وتحميل درجة الحرارة.تشحيم طويل الأمد بسبب تخزين مواد التشحيم.

المواد


• مادة الدعم فولاذ مطلي بالنحاس / القصدير

• طبقة الانزلاق CuPb10Sn10

خصائص المواد

• سعة الحمل المحددة ثابتة≤ 250 [N/mm2]

• سعة الحمل المحددة ديناميكية≤ 140 [N/mm2]

• سرعة الانزلاق≤ 2,5. [م/ث] ≤ 5 [م/ث] مشحم بالزيت

• Reibungswert **0.04 [µ] إلى 0.12 [µ] اعتمادًا على التشحيم

• إجهاد درجة الحرارة– 40 [°C] إلى + 250 [°C]

• Max. قيمة PV-value2.8 [N/mm² x m/s]

• النسبة المئوية لمنطقة التلامس > 75 [%]

تفاصيل التسامح

• الإسكان ØH7

• البطانات الداخلية-Ø بعد التركيب H9

• تحمل العمود f7 إلى h8

الصيانة

• هوصيانة منخفضةمحمل انزلاقي مركب، ولكن التشحيم الأولي ضروري. التشحيم بالزيت أو الشحوم ممكن. نظرًا لتخزين مواد التشحيم الصلبة، يتم تقليل خلوص التشحيم إلى الحد الأدنى!



التسمية التوضيحية


الأبعاد الخاصة متوفرة عند الطلب
