| الاسم التجاري: | REPLACEMENT PLAIN BEARINGS |
| رقم الطراز: | LD البرونزية محامل مصنوعة من CuSn8 مع خزانات الشحوم |
| الـ MOQ: | MATE-OR-ORDER BUSHINGS |
| السعر: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| شروط الدفع: | TT مقدما ، L / C ، ويسترن يونيون |
| القدرة على التوريد: | البطانات القياسية التسامح |

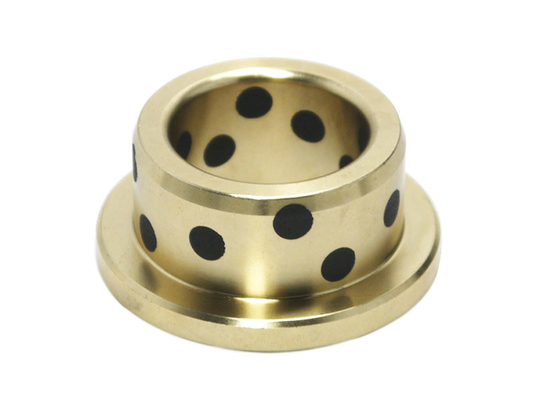

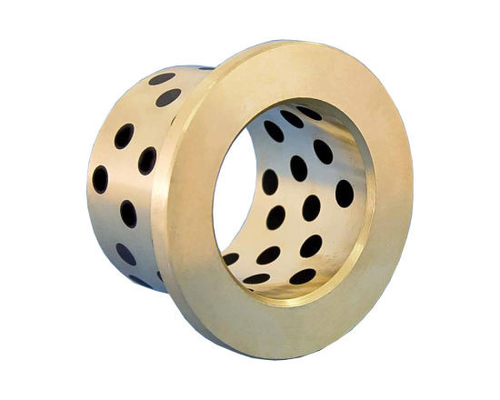

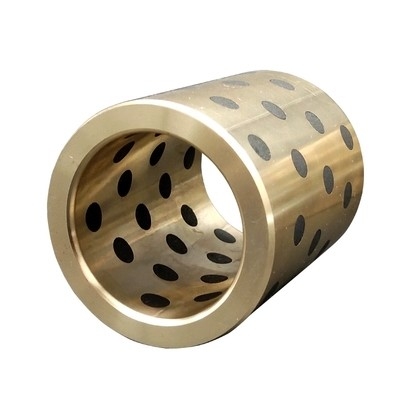

الغلاف المغطى بالجرافيت C86300/C86200، مع أبعاد 2.5 بوصة ID (قطر داخلي) × 3 OD (قطر خارجي) × 2 طول،هو مكون عالي الأداء مصمم لتطبيقات صناعية مختلفةيقدم سبيكة الأكمام على أساس النحاس موصلة ممتازة ومقاومة للتآكل وقابلية للتصنيع. إضافة سدادات الجرافيت تعزز أدائها بشكل أكبر.توفير مزيد من التشحيم ومقاومة الارتداء.
يستخدم هذا الغلاف عادة في الآلات الدوارة والحاويات وغيرها من التطبيقات حيث الدقة والمتانة أمران حرجان.الأبعاد بوصة ضمان التوافق مع المكونات والأنظمة القياسية على أساس بوصة.
يخلق مزيج من سبيكة C86300 / C86200 ومقابس الجرافيت غلافًا يمكنه تحمل الأحمال العالية ودرجات الحرارة والسرعات.إنه الخيار المثالي للتطبيقات التي تتطلب أداءً متفوقًا ودائمًا.
حجم 2.5 بوصة ID x 3 OD x 2 الطول
| التركيب الكيميائي الكتلة/٪ | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| كيو | (إس إن) | ال | في | م | نـي | Pb | نعم | (ب) | زين |
| 60-66 | 0.2 | 5.0-7.5 | 2.0-40 | 2.5-50 | 1 | 0.2 | _ | _ | _ |
| الخصائص الميكانيكية | |||
|---|---|---|---|
| قوة السحب Mpa ((Min) | قوة الوصول MPa ((Min) | % الإطالة | صلابة برينيل ((HB) |
| 758 | 427 | 14 | 225 |
ملاحظة:
1في التكوين الكيميائي، القيم الفردية تمثل القيم القصوى
2"الأداء الميكانيكي لقيمة القسوة هو مجرد مرجع
جعل التخليص الجمركي أكثر سلاسة
الشحن عبر الحدود؟
VIIPLUSيساعدك على إكمال العملية خطوة بخطوة
النحاس: H62، HAl66-6-3-2، النحاس العادي ذو القوة العالية، النحاس الصلب الخاص ذو القوة العالية (HB> 250) ، الخ. الألومنيوم النحاس: QAl10-5-5، ZCuAl10Fe3، ZCuAl9Fe4Ni4Mn2، CuAl10Ni الخ. النحاس: ZCu5Pb5Zn5،كوسن7زين4بي، CuSn8، CuSn12، ZCuSn10P1 الخ. عالية الرصاص والنحاس: ZCuPb10Sn10، CuPb15Sn7 الخ. في الوقت نفسه وفقا لمتطلبات العملاء المختلفة، وفقا DIN، BS، EN، UNS،معايير SAE والصينية GB لإنتاج المنتجات المختلفة (مثل: CuZn39Pb3 ، CuZn40Al2 ، C86200 ، C95800 ، C48200) مرحباً بك في الاستفسار!
| المتطلبات الكيميائية | ||||||||||||
| النحاس سبيكة رقم الـ (UNS) |
التكوين، % max، ما عدا ما هو موضح | |||||||||||
| النيكل | ||||||||||||
| النحاس | القصدير | الرصاص | الزنك | الحديد | بما في ذلك | الألومنيوم | المانغنيز | المضاد | الكبريت | الفوسفور | السيليكون | |
| الكوبالت | ||||||||||||
| C86300 | 60.0660 | 0.20 | 0.20 | 22.0 280 | 2.0 ¥40 | 1.0أ | 5.07075 | 2.5550 | .... | .... | .... | .... |
| C90500 | 86.0 ¢89.0 | 9.0110 | 0.30 | 1.0330 | 0.20 | 1.0أ | 0.005 | .... | 0.20 | 0.05 | 0.05ب | 0.005 |
| C91100 | 82.0 ¢85.0 | 15.0170 | 0.25 | 0.25 | 0.25 | 0.50أ | 0.005 | .... | 0.20 | 0.05 | 1.0ب | 0.005 |
| C91300 | 79.0 ¢ 82.0 | 18.0200 | 0.25 | 0.25 | 0.25 | 0.50أ | 0.005 | .... | 0.20 | 0.05 | 1.0ب | 0.005 |
| C93700 | 78.0 ¢ 82.0 | 9.0110 | 8.0110 | 0.8 | 0.7ج | 0.50أ | 0.005 | .... | 0.50 | 0.08 | 0.10ب | 0.005 |
| أ في تحديد الحد الأدنى للنحاس، يمكن حساب النحاس على أنه النحاس بالإضافة إلى النيكل. | ||||||||||||
| ب بالنسبة للصب المتواصل، يجب أن يكون الفوسفور 1.5٪ كحد أقصى. | ||||||||||||
| ج الحديد يجب أن يكون 0.35٪ كحد أقصى عندما تستخدم للصلب المدعوم. | ||||||||||||
C86300 البرونز من المانجان
C86300 التطبيقات النموذجية تشمل أسرع السرعة محامل الحمل الثقيل، ودرجات التروس، والكاميرا وأجزاء الأسطوانة الهيدروليكية.سبيكة النحاس غير قابلة للعلاج الحراري المخصصة للاستخدام في التطبيقات التي تتطلب مزيجًا جيدًا من خصائص التآكل المتميزة وقوة تحمل عالية للأحمال الثقيلة والسرعات البطيئة.
| C86300 مغنيز البرونزية غلافات الجرافيت | |
| العنصر | المحتوى (%) |
| النحاس | 60.0-68.0 |
| الرصاص، Pb | ≤0.2 |
| القصدير، Sn | ≤0.2 |
| الزنك، Zn | 22~28 |
| الحديد، Fe | 2.0-40 |
| الألومنيوم، Al | 5.0-7.50 |
| المانغنيز | 2.5-50 |
| C86200 غلافات غرافيت برونزية من مغانيز | |
| العنصر | المحتوى (%) |
| النحاس | 60.0-68.0 |
| الرصاص، Pb | ≤0.2 |
| القصدير، Sn | ≤0.2 |
| الزنك، Zn | 22~28 |
| الحديد، Fe | 2.0-40 |
| الألومنيوم، Al | 3.0-490 |
| المانغنيز | 2.5-50 |
غلافات برونزية صبغيةيمكن استخدامها عندما يجب دعم الأحمال الثقيلة عند سرعات منخفضة إلى متوسطة
البلاغ الجرافيت الصب البرونزية غلاف قادر على تحمل درجات حرارة عالية تصل إلى 570 درجة فهرنهايت
ميزة التشحيم الذاتي تسمح باستخدام المحامل عندما يكون الزيت صعبًا ومكلفًا في التنفيذ ، وحيث لا يمكن استخدام الشحوم / الزيت.يتم تحقيق تزيين ممتاز حتى تحت أحمال عالية عند سرعات منخفضة.
التشحيم الذاتي مع مواد التشحيم الصلبة المدمجة خصيصًا يقلل من الاحتكاك. معامل الاحتكاك: 0.04 إلى 0.2 نموذجي
| الدرجة | 50# | 50S1 | 50S2 | 50S3 | 650S5 |
| المواد | CuZn25AI5Mn4Fe3 | كوسن5بي5زين5 | CuAI10Ni5Fe5 | كوسن 12 | CuZn25AI5Mn4Fe3 |
| الكثافة | 8 | 8.9 | 7.8 | 8.9 | 8 |
| صلابة | ≥210 | ≥ 70 | ≥ 150 | ≥75 | ≥235 |
| قوة السحب | ≥750 | ≥ 250 | ≥ 500 | ≥270 | ≥800 |
| قوة العائد | ≥ 450 | ≥90 | ≥260 | ≥ 150 | ≥ 450 |
| الطول | ≥12 | ≥13 | ≥10 | ≥5 | ≥8 |
| معامل التوسع الخطي | 1.9×10-5/°C | 1.8×10-5/°C | 1.6×10-5/°C | 1.8×10-5/°C | 1.9×10-5/°C |
| ماكس.تيمب. | -40~+300 درجة مئوية | -40~+400 درجة مئوية | -40~+400 درجة مئوية | -40~+400 درجة مئوية | -40~+300 درجة مئوية |
| الحمل الديناميكي القصوى | 100 | 60 | 50 | 70 | 120 |
| السرعة القصوى (جافة) | 15 | 10 | 20 | 10 | 15 |
| N/mm2*m/s ((التشحيم) | 200 | 60 | 60 | 80 | 200 |
| تشوهات الضغط | < 0.01 ملم | < 0.05 ملم | < 0.04 ملم | < 0.05 ملم | < 0.005 ملم |
أجهزة التشغيل للآلات البناءية، أجهزة التشغيل للشاحنات الكهربائية، أجهزة التشغيل للآلات التي تعمل بالحقن، أجهزة مطاحن الصلب، أجهزة التجفيف،المحمصات، المطبوعات ، خطوط التجميع ، الهياكل الكهربائية المائية ، الرافعات ، معدات الرفع ، آلات طائرات ومصانع الورق والعديد من التطبيقات الصناعية الأخرى.
