| الاسم التجاري: | VIIPLUS |
| رقم الطراز: | البطانات عديمة الزيت 2000 |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | محامل الجرافيت الصين، المصنعين، الموردين، المصنع، بيع بالجملة، محامل المجلة المعدنية، محامل PTFE الم |

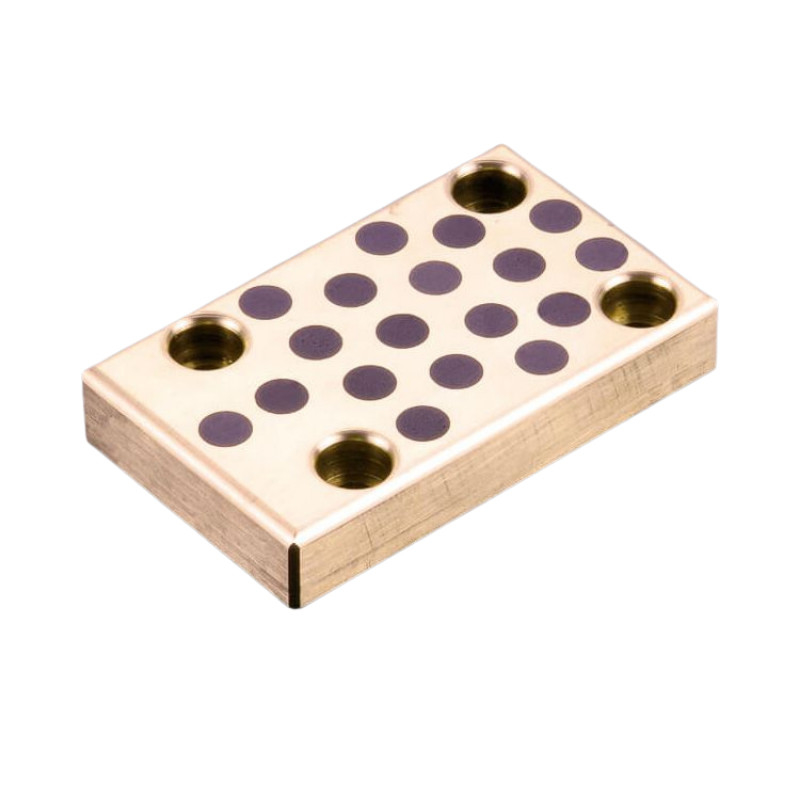

Bronze Bushing 2000 Solid Lubricant Wear Plates with a thickness of 10mm are high-performance components designed to provide exceptional wear resistance and lubrication in various industrial applications.
هذه لوحات التآكل مصنوعة من مادة مطاطية صلبة مضمنة بجسيمات مطاطيةتقليل الحاجة إلى التشحيم الخارجي والصيانةالمواد المسمحة الصلبة تضمن أيضا التشغيل السلس والموثوق به، حتى تحت الأحمال العالية والسرعات.
مع سمك 10 ملم، هذه لوحات الارتداء توفر بنية قوية ودائمة، قادرة على التعامل مع الظروف الصعبة والاستخدام الممتد.صناعتهم الدقيقة تضمن تناسبًا ضيقًا وأداءً مثاليًا في مجموعة واسعة من الأنظمة الميكانيكية.
لوحات ارتداء المسماح الصلبة للبرونز بوشينغ 2000 مناسبة للاستخدام في صناعات مختلفة ، بما في ذلك صناعة السيارات والآلات والمعدات الثقيلة.قدرتهم على تحمل درجات الحرارة العالية، الضغوط والبيئات المآكلة تجعلها خيار مثالي في البيئات الصناعية القاسية.
باختصاربرونز بوشينغ 2000 المزلق الصلب لوحات ارتداء مع 10 ملم سمك هي مكونات موثوقة ودائمة التي توفر مقاومة ارتداء استثنائية وتشحيم لتطبيقات صناعية مختلفةمادة التشحيم الصلبة والتصنيع الدقيق تضمن التشغيل السلس والموثوق به، حتى في أكثر الظروف صعوبة.
حاويات متعددة الطبقات المصنعة مع تسمينات صلبة متناثرة
اتصل بنا
لإجراء استفسار عن أو طلب كتالوج من OILLES محولات البوشينغ، اتصل اليوم!
(الصلب منخفض الكربون المدمج بالجرافيت)

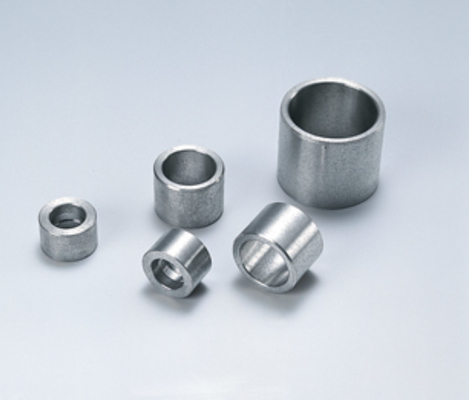

غطاء غطاء Oilles 2000 هو غطاء غطاء الغطاء متعدد الطبقات المصنوع من مادة مصنعة خاصة تشكل السطح المنزلق وتشكل مواد الصلب الدعم.
الصفوف المصنعة مصنوعة من سبيكة خاصة من النحاس والنيكل تحتوي على مادة مطاطية ثابتة متناثرة بشكل متساو، والمكون الرئيسي لها هو الجرافيت.سيتم إطلاق المزلقات الصلبة على السطح غطاء غطاء العوارض المتعددة الطبقات المخمرة عند حدوث ارتداءهذا يضمن انخفاض معامل الاحتكاك أثناء التشغيل.

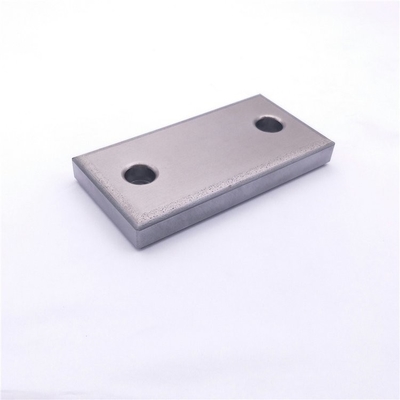

وبالإضافة إلى ذلك، يتم غسل هذه الطبقات المخفوقة بالزيت. وتشمل التطبيقات المشمولة لوحات التآكل لأدوات السيارات، والروبوتات الصناعية،لوحات الارتداء لآلات صناعة الدفع بالحقن البلاستيكية وربط المحامل المتعددة الطبقات المختلطة، آلات البناء، الخ
| التكوين والخصائص | ||||||||||||||||
| dg | DIN | المواد لا، لا، لا نموذج التسليم1) |
التعيين | معيار ASTM | الوزن النسبي | الخصائص الفيزيائية (على الأقل) | ||||||||||
| المعيار | سبيكة لا، لا، لا |
DIN | ASTM | الكثافة | 0.2% التوتر |
الجهد قوة |
التوتر | المودولوس | صلابة | التطبيق | ||||||
| الرمز | ρ | δy | δT | |||||||||||||
| الوحدة | % | % | غرام/سم3 | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | كوسن7زينب | B 584 | C932 00 | كيو 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 مسموح به الحد الأقصى للجزء ن20 (إس بي 0)3 |
كيو 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 ن1 (إس بي 0)35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | المعيار المواد اللازمة معظم الطلبات الدولية الموحدة |
||
| 2.1090.03 | كوسن7زينب | ب 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | كوسن7زينب | ب 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | غير موحد بعد | كيو 84 - 87 SN 11 - 13 1 - 2 المسموح بها نيترويل 0.8 - 1.5 الحد الأقصى للجزء ن20 (إس بي 0)2 (بي 0)2 |
كيو 85 - 88 SN 10 - 12 1 - 15 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | مادة عالية الأحمال و/أو الإجهاد التآكل الهجوم الدولي جزئياً فقط الموحدة |
|||
| 2.1061.03 | CuSn12Pb | غير موحد بعد | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | ب 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | كوال10ني | B 584 | C955 00 | 75 دقيقة 8،5 إلى 110 نـي 4.0 - 65 في 3.5 - 5.5 مسموح به الحد الأقصى للجزء -ثلاثة3 |
كيو مين 78 ال 10 - 115 ناي 3 - 55 في 3 - 5 في الحد الأقصى ثلاثة.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | المواد الأحمال الشديدة و/ أو مرتفعة تآكل البيئات الدولية الموحدة |
||
| 2.0975.02 | كوال10ني | ب 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | كوال10ني | ب 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | كوال10ني | ب 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | كيو 60 - 67 ال 3 - 7 في 1.5 - 4 Mn 2.5 - 5 فترة الراحة مسموح به الحد الأقصى للجزء لا أكثر من 3 |
كيو 60 - 66 الـ5 - 75 في 2 - 4 Mn 2.5 - 5 Zn 22 - 28 لا أكثر من 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | المواد أعلى الأحمال بدون هجوم تآكل الدولية جزئياً معايرة إلى مساحة واسعة |
||
| 2.0598.02 | CuZn25Al5 | ب 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | ب 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | كوسن12 | غير موحد بعد | كيو 84 - 88 SN 11 - 13 Pb 1 ن20 (إس بي 0)2 (بي 0)2 |
كيو 85 - 88 SN 10 - 12 1 - 15 ناي 0.8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | مادة ذات المقاومة الجيدة للارتداء التآكل ومياه البحر مقاومة الدولية جزئياً الموحدة |
|||
| 2.1052.03 | كوسن12 | غير موحد بعد | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | كوسن12 | غير موحد بعد | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| (1) نموذج التسليم: .01 = صب الرمل .02 = صب الجاذبية .03 = صب الطرد المركزي .04 = صب مستمر | ||||||||||||||||
· يسمح المزلق الصلب المتشتت بالحركات في أي اتجاه ويقدم أداءً متفوقًا للحركات الدقيقة.
· قابلة للخدمة دون الحاجة إلى التشحيم.
· يحتوي على مقاومة تحميل متفوقة، وخصائص السرعة، ومقاومة الارتداء.
· المنتجات القياسية Oilles 2000 غطاء البوشينغ والألواح لمعالجة إضافية متوفرة بأحجام مختلفة.
| ظروف التشحيم | جاف | التشحيم الدوري |
|---|---|---|
| نطاق درجة حرارة العمل (°C) |
-40+120 | -40+120 |
| ضغط الاتصال القصوى المسموح به: (N/mm2) |
24.5 | 49 |
| السرعة القصوى المسموح بها: V (m/s) |
0.50 | 1.00 |
| القيمة الشمسية القصوى المسموح بها (N/mm2・m/s) |
1.63 | 2.45 |
القيم في الأقواس هي الضغوط الساكنة من غلاف غطاء العجلات المتعددة الطبقاتوالتي هي ضغوط المحامل المتعددة الطبقات المختلطة في التطبيقات غير المتحركة أو المنخفضة الحركة ( ̇ 0. 0017 متر / ثانية)
| الكثافة | | غرام/سم3 | 6.3 |
|---|---|---|---|
| صلابة | JIS K 7202-2 | إدارة حقوق الإنسان | 60-95 |
| معدل غرس الزيت | | الحجم | 12 |
· القيم الموضحة أعلاه هي للطبقة المشددة.
· القيم الموضحة أعلاه هي القيم النموذجية، وليست القيم القياسية.
إذا تم شراء مادة برونز بوشينغ 2000 واستخدامها من خلال إنهائها ، فيجب أن يتم غسلها بالزيت بعد المعالجة ثم تجميعها في المقصورة.عندما يتم تخزين غطاء البوشينغ المحمص متعدد الطبقات المحامل لفترة طويلة أو غسل، يجب أن يتم غسلها بالزيت مرة أخرى ثم تجميعه في الغطاء. للطريقة، انظر الوصف حول طريقة غسيل الزيت الموضحة في الصفحة 250.غمر غطاء البوشينج المعدل في زيت التشحيم لمدة 24 ساعة أو أكثر قبل استخدامه، إذا تم تعطيل غسل الزيت (عن طريق التسخين).
|
هوية |
مفرط |
الطول |
|
الفئة 7 إلى 8 |
الفئة 6 إلى 7 |
الفئة 8 إلى 9 |
| هوية | مفرط |
-صفر1 الطول L التسامح -03 |
||||||||||
| φd | التسامح | φD | التسامح | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 | 30 |
| 12 |
+0.049 +0.038 |
18 |
+0.034 +0.023 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 | 121830 |
| 13 |
+0.053 +0.042 |
19 |
+0.041 +0.028 |
131910 | 131912 | 131915 | 131920 | 131925 | 131930 | |||
| 14 |
+0.053 +0.042 |
20 |
+0.041 +0.028 |
142010 | 142012 | 142015 | 142020 | 142025 | 142030 | |||
| 15 |
+0.053 +0.042 |
21 |
+0.041 +0.028 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | 152130 | ||
| 16 |
+0.053 +0.042 |
22 |
+0.041 +0.028 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | 162230 | |
| 18 |
+0.053 +0.042 |
24 |
+0.041 +0.028 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | 182430 | ||
| 20 |
+0.060 +0.047 |
28 |
+0.041 +0.028 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | 202830 | |
| 20 |
+0.060 +0.047 |
30 |
+0.041 +0.028 |
203015 | 203016 | 203020 | 203025 | 203030 | ||||
| 25 |
+0.065 +0.052 |
33 |
+0.050 +0.034 |
253312 | 253315 | 253316 | 253320 | 253325 | 253330 | |||
| 25 |
+0.065 +0.052 |
35 |
+0.050 +0.034 |
253515 | 253516 | 253520 | 253525 | 253530 | ||||
| 28 |
+0.065 +0.052 |
38 |
+0.050 +0.034 |
283820 | 283825 | 283830 | ||||||
| 30 |
+0.065 +0.052 |
38 |
+0.050 +0.034 |
303812 | 303815 | 303820 | 303825 | 303830 | ||||
| 30 |
+0.065 +0.052 |
40 |
+0.050 +0.034 |
304015 | 304020 | 304025 | 304030 | |||||
| 35 |
+0.076 +0.060 |
44 |
+0.050 +0.034 |
354420 | 354425 | 354430 | ||||||
| 35 |
+0.076 +0.060 |
45 |
+0.050 +0.034 |
354520 | 354525 | 354530 | ||||||
| 40 |
+0.076 +0.060 |
50 |
+0.050 +0.034 |
405015 | 405020 | 405025 | 405030 | |||||
| 45 |
+0.081 +0.065 |
55 |
+0.060 +0.041 |
455530 | ||||||||
| 45 |
+0.081 +0.065 |
60 |
+0.060 +0.041 |
456030 | ||||||||
| 50 |
+0.081 +0.065 |
60 |
+0.060 +0.041 |
506020 | 506030 | |||||||
| 50 |
+0.081 +0.065 |
62 |
+0.060 +0.041 |
506230 | ||||||||
| 50 |
+0.081 +0.065 |
65 |
+0.060 +0.041 |
506530 | ||||||||
| 55 |
+0.091 +0.072 |
70 |
+0.062 +0.043 |
557030 | ||||||||
| 60 |
+0.091 +0.072 |
74 |
+0.062 +0.043 |
607430 | ||||||||
| 60 |
+0.091 +0.072 |
75 |
+0.062 +0.043 |
607530 | ||||||||
| 65 |
+0.091 +0.072 |
80 |
+0.062 +0.043 |
|||||||||
| 70 |
+0.096 +0.077 |
85 |
+0.073 +0.051 |
708530 | ||||||||
| 70 |
+0.096 +0.077 |
90 |
+0.073 +0.051 |
|||||||||
| 75 |
+0.096 +0.077 |
90 |
+0.073 +0.051 |
|||||||||
| 75 |
+0.096 +0.077 |
95 |
+0.073 +0.051 |
|||||||||
| 80 |
+0.096 +0.077 |
96 |
+0.073 +0.051 |
|||||||||
| 80 |
+0.096 +0.077 |
100 |
+0.073 +0.051 |
|||||||||
| 90 |
+0.107 +0.085 |
110 |
+0.076 +0.054 |
|||||||||
| 100 |
+0.107 +0.085 |
120 |
+0.076 +0.054 |
|||||||||
| هوية | مفرط |
الطول L التسامح 0 -صفر3 |
|||||||||||
| φd | التسامح | φD | التسامح | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | 120 |
| 12 |
+0.011 +0.003 |
18 |
0 -صفر008 |
121816 | 121825 | ||||||||
| 16 |
+0.011 +0.003 |
22 |
0 -صفر009 |
162216 | 162220 | 162230 | |||||||
| 20 |
+0.013 +0.004 |
28 |
0 -صفر009 |
202820 | 202830 | 202840 | |||||||
| 25 |
+0.013 +0.004 |
33 |
0 -صفر011 |
253325 | 253330 | 253340 | 253350 | ||||||
| 30 |
+0.013 +0.004 |
38 |
0 -صفر011 |
303830 | 303840 | 303850 | 303860 | ||||||
| 35 |
+0.016 +0.005 |
44 |
0 -صفر011 |
354440 | 354450 | 354460 | |||||||
| 40 |
+0.016 +0.005 |
50 |
0 -صفر011 |
405040 | 405050 | 405060 | |||||||
| 50 |
+0.016 +0.005 |
62 |
0 -صفر013 |
506250 | 506280 | ||||||||
| 60 |
+0.019 +0.006 |
74 |
0 -صفر013 |
607450 | 607460 | 607480 | |||||||
| 70 |
+0.019 +0.006 |
85 |
0 -صفر015 |
708550 | 7085100 | ||||||||
| 80 |
+0.019 +0.006 |
96 |
0 -صفر015 |
809650 | 809680 | 8096120 | |||||||
| 100 |
+0.022 +0.007 |
120 |
0 -صفر015 |
10012050 | 100120100 | 100120120 | |||||||
· تتوفر الأدغال الأسطوانية القياسية، وأدغال الدرع، وأدراج الجهد والشرائح.
· النوع الخالي من الرصاص متاح أيضا
· يتم إنتاج جميع التصاميم الخاصة حسب الحاجة
وقد استخدمت على نطاق واسع Oilles 2000 غطاء البوشينغ في حمولة عالية مع انخفاض الاحتكاك ومقاومة جيدة للارتداء الطلب الأجزاء الميكانيكية حيث النفط يعطي من الصعب مثل لوحة ارتداء الطلاء السيارات،الروبوتات الصناعية، لوحة ارتداء الحقن، شجيرات رباطات الحقن، آلات البناء المزينة ذاتياً، محامل غطاء الغطاء الخ.
