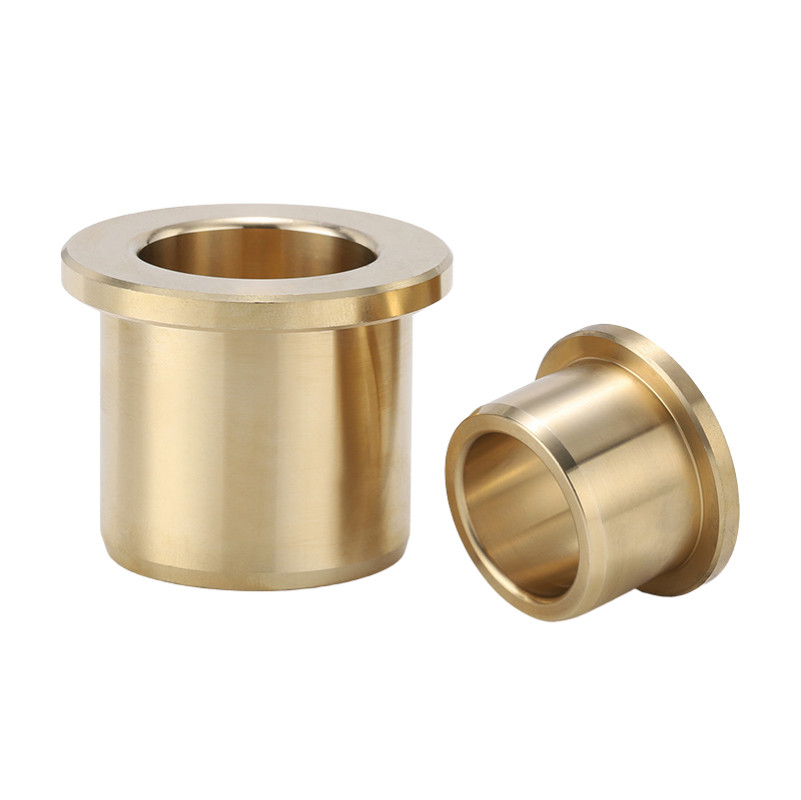

CuZn24AL6 البطانات المصنوعة من سبائك النحاس المشحم ذاتيًا SPB
مكان المنشأ | جلبة عديمة الزيت |
---|---|
اسم العلامة التجارية | VIIPLUS |
إصدار الشهادات | ISO 9001 |
رقم الموديل | البطانات عديمة الزيت |
الحد الأدنى لكمية | قابل للتفاوض |
الأسعار | Negotiable |
تفاصيل التغليف | تصدير الكرتون الخشب البليت حالة خشبية |
وقت التسليم | 7-25 يوم عمل |
شروط الدفع | تي / ت |
القدرة على العرض | سدادة محامل الجرافيت ، الصين ، المصنعين ، الموردين ، المصنع ، بالجملة ، حامل المجلة المعدنية ، محمل |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xMaterial | Brass Alloy | Featrue | Maintenance |
---|---|---|---|
Lubricating | Plugged Graphite | Type | Oilless Bush |
Quality | High quality | Size | 50 X 62 X 50 mm |
Bearing Bushing Factory Price | tiffany@viiplus.com | Self-lubricating Bearing Bushing Manufacturer | https://www.viiplus.com/ |
Oilless Bearing Manufacturer | https://www.bronzelube.com/ | Manufacturer | bucha de bronze grafitado |
High Light | Solid Bronze Plain Bearings, Graphite Flange Bronze Plain Bearings, Mining Machinery | Oilless Bushes | Oilless Bush. Copper Alloy. Straight type. SOB. Material Base Copper alloy (SO-2). Solid lubricant |
Bush Bearings Manufacturers Suppliers Exporters | plain bearings. Long, maintenance-free service, manufactures bushings in various designs and from different materials. tiffany@viiplus.com, Bushings - Configure and purchase - https://www.viiplus.com/ | Oilless Bush Supplier | www.VIIPLUS.com offers oilless bushings on their website [1]. You can visit their website to explore their product range and make inquiries. |
تسليط الضوء | SPB البطانات النحاسية التشحيم الذاتي,البطانات سبائك النحاس,البطانات التشحيم الذاتي سبائك النحاس |

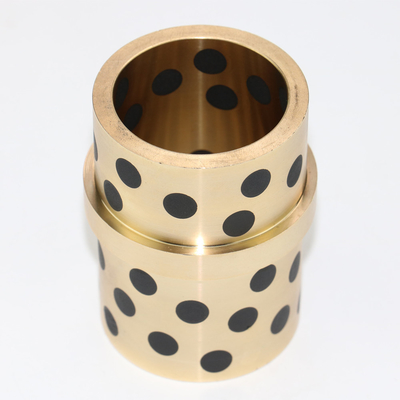

البطانات المصنوعة من سبائك النحاس ذاتية التشحيم CuZn24AL6 SPB
البطانات المصنوعة من سبائك النحاس ذاتية التشحيم SPB مع أعشاش الجرافيت، البطانات البرونزية توفر لك الوقت والمال في تكاليف البحث والتصميم والإنتاج.البريد الإلكتروني الآن!تشكيلة واسعة واختيار.البطانة والمحامل بدون زيت.خدمة العملاء المتخصصة.
إن البطانات المصنوعة من سبائك النحاس ذاتية التشحيم CuZn24Al6 SPB عبارة عن مكونات مصممة بدقة لتوفير مقاومة استثنائية للتآكل وخصائص تشحيم في مختلف التطبيقات الصناعية.توفر هذه البطانة المصنوعة من سبائك النحاس، بتركيبتها الفريدة من النحاس والزنك والألومنيوم، خصائص ميكانيكية فائقة، مما يضمن المتانة والموثوقية حتى في ظل الأحمال والسرعات العالية.
تعمل ميزة التشحيم الذاتي للبطانات المصنوعة من سبائك CuZn24Al6 على تقليل الحاجة إلى التشحيم الخارجي بشكل كبير، وبالتالي تبسيط إجراءات الصيانة وتقليل تكاليف التشغيل.تساعد خاصية التشحيم المتأصلة في السبيكة على تقليل الاحتكاك وتوليد الحرارة، مما يؤدي إلى تشغيل أكثر سلاسة وعمر أطول للمكونات.
يتم تصنيع البطانات SPB وفقًا لتفاوتات دقيقة، مما يضمن الملاءمة المثالية والأداء الأمثل في التطبيقات المختلفة.سواء تم استخدامها في أنظمة السيارات أو الآلات أو أي معدات صناعية أخرى، فإن البطانات المصنوعة من سبائك النحاس ذاتية التشحيم CuZn24Al6 SPB توفر حلاً موثوقًا وفعالاً من حيث التكلفة لتعزيز مقاومة التآكل وتزييت التجميعات الدوارة.
بشكل عام، تعد البطانات المصنوعة من سبائك النحاس ذاتية التشحيم CuZn24Al6 SPB خيارًا ممتازًا للتطبيقات الصناعية التي تتطلب أداءً عاليًا ومتانة وتقليل الصيانة.إن تركيبتها الفريدة من السبائك وتصنيعها الدقيق يجعلها تبرز كمكون موثوق به في مختلف البيئات الصناعية.
جلبة نحاسية ذاتية التشحيم SPF
البطانات المصنوعة من سبائك النحاس ذاتية التشحيم CuZn24AL6
جلبة نحاسية ذاتية التشحيم
محمل الجرافيت البرونزي يباع جلبة التشحيم
البطانات النحاسية ذاتية التشحيم ذات سعة تحميل عالية
بطانة مضادة للتآكل بدون زيت مع عامل حماية من الشمس (SPF) مع أداء ممتاز
محمل الجرافيت البرونزي يباع جلبة التشحيم
سبيكة نحاسية مع جلبة تشحيم صلبة مدمجة سعة تحميل عالية للغاية ومقاومة جيدة للتآكل واحتكاك أقل مناسبة ... المادة، CuZn24AL6.
وصف المنتج
البطانات المصنوعة من سبائك النحاس ذاتية التشحيم SPB
تعمل سبائك النحاس مع جلبة التشحيم الصلبة المدمجة على فتح تجاويف ذات حجم مناسب وترتيب منظم على سطح الاحتكاك المعدني لمصفوفة الجلبة.لقد تم تضمينه في مادة تشحيم صلبة مقولبة ذات خصائص تشحيم ذاتي فريدة في التجاويف (تبلغ مساحة مادة التشحيم الصلبة بشكل عام 25٪ -35٪ من منطقة الاحتكاك) ومصنوعة من البطانات ذاتية التشحيم.
لقد تم استخدامه في تعدين آلة الصب المستمر، معدات الدرفلة، آلات التعدين، بناء السفن، توربينات الغاز وغيرها من درجات الحرارة العالية، الحمل العالي، الحمل الثقيل منخفض السرعة وغيرها من المناسبات.
رقم الصنف=SPB-XX XX XX
طول معرف OD
سؤال
قطر رمح | البعد (مم) | الطول (التسامح) | بطاقة تعريف | التطوير التنظيمي | غسالة التزاوج SPW | |||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
بطاقة تعريف | التطوير التنظيمي | 8 | 10 | 12 | 15 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 100 | 120 | 130 | 140 | 150 | ||||||
Ød | تول | ØD | تول | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | ||||
8 | 8 | +0.028 | 12 | +0.018 | -0.81208 | -081210 | -081212 | -081215 | 8 | 12 | ------ | |||||||||||||||
+0.013 | +0.007 | |||||||||||||||||||||||||
10 | 10 | 14 | -101408 | -101410 | -101412 | -101415 | -101420 | 10 | 14 | -1003 | ||||||||||||||||
12 | 12 | +0.034 | 18 | -121808 | -121810 | -121812 | -121815 | -121816 | -121820 | -121825 | -121830 | 12 | 18 | -1203 | ||||||||||||
+0.016 | ||||||||||||||||||||||||||
13 | 13 | 19 | +0.021 | -131910 | -131912 | -131915 | -131920 | 13 | 19 | -1303 | ||||||||||||||||
+0.008 | ||||||||||||||||||||||||||
14 | 14 | 20 | -142010 | -142012 | -142015 | -142020 | -142025 | -142030 | 14 | 20 | -1403 | |||||||||||||||
15 | 15 | 21 | -152110 | -152112 | -152115 | -152116 | -152120 | -152125 | -152130 | 15 | 21 | -1503 | ||||||||||||||
16 | 16 | 22 | -162210 | -162212 | -162215 | -162216 | -162220 | -162225 | -162230 | -162235 | -162240 | 16 | 22 | -1603 | ||||||||||||
18 | 18 | 24 | -182412 | -182415 | -182416 | -182420 | -182425 | -182430 | 18 | 24 | -1803 | |||||||||||||||
20 | 20 | +0.041 | 28 | -202810 | -202812 | -202815 | -202816 | -202820 | -202825 | -202830 | -202835 | -202840 | -202850 | 20 | 28 | -2005 | ||||||||||
+0.02 | ||||||||||||||||||||||||||
20 | 30 | -203016 | -203020 | -203025 | -203030 | -203035 | -203040 | 20 | 30 | " | ||||||||||||||||
25 | 25 | 33 | +0.025 | -253312 | -253315 | -253316 | -253320 | -253325 | -253330 | -253335 | -253340 | -253350 | -253360 | 25 | 33 | -2505 | ||||||||||
+0.009 | ||||||||||||||||||||||||||
25 | 35 | -253512 | -253515 | -253516 | -253520 | -253525 | -253530 | -253535 | -253540 | -253550 | 25 | 35 | " | |||||||||||||
30 | 30 | 38 | -303812 | -303815 | -303820 | -303825 | -303830 | -303835 | -303840 | -303850 | -303860 | 30 | 38 | -3005 | ||||||||||||
30 | 40 | -304012 | -304015 | -304020 | -304025 | -304030 | -304035 | -304040 | -304050 | -304060 | 30 | 40 | " | |||||||||||||
31.5 | 31.5 | +0.05 | 40 | -314030 | -314040 | 31.5 | 40 | ------ | ||||||||||||||||||
+0.025 | ||||||||||||||||||||||||||
35 | 35 | 44 | -354425 | -354430 | -354435 | -354440 | -354450 | -354460 | 35 | 44 | -3505 | |||||||||||||||
35 | 45 | -354520 | -354525 | -354530 | -354535 | -354540 | -354550 | -354560 | 35 | 45 | " | |||||||||||||||
40 | 40 | 50 | -405015 | -405020 | -405025 | -405030 | -405035 | -405040 | -405050 | -405060 | -405070 | -405080 | 40 | 50 | -4007 | |||||||||||
40 | 55 | +0.03 | -405530 | -405535 | -405540 | -405550 | -405560 | 40 | 55 | " | ||||||||||||||||
+0.011 | ||||||||||||||||||||||||||
45 | 45 | 55 | -455530 | -455535 | -455540 | -455550 | -455560 | 45 | 55 | -4507 | ||||||||||||||||
45 | 56 | -455630 | -455635 | -455640 | -455650 | -455660 | 45 | 56 | " | |||||||||||||||||
45 | 60 | -456030 | -456035 | -456040 | -456050 | -456060 | -456070 | -456080 | 45 | 60 | " | |||||||||||||||
50 | 50 | 60 | -506020 | -506030 | -506035 | -506040 | -506050 | -506060 | -506070 | -506080 | 50 | 60 | -5008 | |||||||||||||
50 | 62 | -506230 | -506235 | -506240 | -506250 | -506260 | -506270 | 50 | 62 | " | ||||||||||||||||
50 | 65 | -506530 | -506540 | -506550 | -506560 | -506570 | -506580 | -5065100 | 50 | 65 | " | |||||||||||||||
55 | 55 | +0.06 | 70 | -557030 | -557035 | -557040 | -557050 | -557060 | -557070 | 55 | 70 | -5508 | ||||||||||||||
+0.03 | ||||||||||||||||||||||||||
60 | 60 | 74 | -607430 | -607435 | -607440 | -607450 | -607460 | -607470 | -607480 | 60 | 74 | -6008 | ||||||||||||||
60 | 75 | -607530 | -607535 | -607540 | -607550 | -607560 | -607570 | -607580 | -6075100 | 60 | 75 | " | ||||||||||||||
63 | 63 | 75 | -637560 | -637570 | -637580 | 63 | 75 | ------ | ||||||||||||||||||
65 | 65 | 80 | -658040 | -658050 | -658060 | -658070 | -658080 | 65 | 80 | -6508 | ||||||||||||||||
70 | 70 | 85 | +0.035 | -708530 | -708535 | -708540 | -708550 | -708560 | -708570 | -708580 | -7085100 | 70 | 85 | -7010 | ||||||||||||
+0.013 | ||||||||||||||||||||||||||
70 | 90 | -709050 | -709060 | -709070 | -709080 | 70 | 90 | " | ||||||||||||||||||
75 | 75 | 90 | -759050 | -759060 | -759070 | -759080 | -7090100 | 75 | 90 | -7510 | ||||||||||||||||
75 | 95 | -759560 | -759570 | -759580 | -7595100 | 75 | 95 | " | ||||||||||||||||||
80 | 80 | 96 | -809640 | -809650 | -809660 | -809670 | -809680 | -8096100 | -8096120 | 80 | 96 | -8010 | ||||||||||||||
80 | 100 | -8010040 | -8010050 | -8010060 | -8010070 | -8010080 | -80100100 | -80100120 | -80100140 | 80 | 100 | " | ||||||||||||||
90 | 90 | +0.071 | 110 | -9011050 | -9011060 | -9011080 | -90110100 | -90110120 | 90 | 110 | -9010 | |||||||||||||||
+0.036 | ||||||||||||||||||||||||||
100 | 100 | 120 | -10012050 | -10012060 | -10012070 | -10012080 | -100120100 | -100120120 | -100120140 | 100 | 120 | -10010 | ||||||||||||||
110 | 110 | 130 | +0.04 | -11013050 | -11013070 | -11013080 | -110130100 | -110130120 | 110 | 130 | ------ | |||||||||||||||
+0.015 | ||||||||||||||||||||||||||
120 | 120 | 140 | -12014070 | -12014080 | -120140100 | -120140120 | -120140140 | 120 | 140 | -12010 | ||||||||||||||||
125 | 125 | +0.083 | 145 | -125140100 | -125145120 | 125 | 145 | ------ | ||||||||||||||||||
+0.043 | ||||||||||||||||||||||||||
130 | 130 | 150 | -13015080 | -130150100 | -130150130 | 130 | 150 | ------ | ||||||||||||||||||
140 | 140 | 160 | -140160100 | -140160140 | 140 | 160 | ------ | |||||||||||||||||||
150 | 150 | 170 | -15017080 | -150170100 | -150170150 | 150 | 170 | ------ | ||||||||||||||||||
160 | 160 | 180 | -16018080 | -160180100 | -160180150 | 160 | 180 | ------ | ||||||||||||||||||
البطانات البرونزية المصبوبة بالطرد المركزي والغسالات وألواح التآكل.خالية من الرصاص.نوع البطانة: البطانات البرونزية، اللوحة البرونزية
بيع محامل الأكمام (العادية) من البرونز المصبوب C93200 عبر الإنترنت
جلبة الأكمام البرونزية الموصولة بالجرافيت القياسية
مواد سبائك
نموذج | جي دي بي-1 | جي دي بي-2 | جي دي بي-3 | جي دي بي-4 | جي دي بي-5 | ||
---|---|---|---|---|---|---|---|
درجة العلامات التجارية الصينية GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | الصلب + ZCuSn6Zn6Pb3 | HT250 | جي سي آر 15 |
دولي ISO1338 |
جي سيوزن25 AI6Fe3Mn3 |
GcuSn6Zn6Pb3 | GcuAI10Fe3 | CuSn12 | الصلب + CuSn6Zn6Pb3Fe3Ni5 | - | ب1 |
ألمانيا الدين |
جي-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | الصلب + CuSn6Zn6Pb3Ni | - | 100Cr6 |
اليابانية جيس |
HBsC4 | قبل الميلاد6 | ايبك3 | قبل الميلاد3 | قبل الميلاد6 | FC250 | SUJ2 |
الولايات المتحدة أستم/أونس |
C86300 | C83600 | C95500 | C90800 | C83600 | فئة 40 | 52100 |
المعيار البريطاني | HTB2 | إل جي2 | AB1 | بي بي 4 | إل جي2 | - | - |
التركيب الكيميائي لسبائك المواد
العناصر الكيميائية | جي دي بي-1 | جي دي بي-2 | جي دي بي-3 | جي دي بي-4 | جي دي بي-5 | ||
---|---|---|---|---|---|---|---|
النحاس (٪) | استراحة | استراحة | استراحة | - | - | ||
القصدير (٪) | - | 6 | - | 10 | 6 | - | - |
الزنك (٪) | 25 | 6 | - | - | 6 | - | - |
ني (٪) | - | - | - | - | - | - | - |
الذكاء الاصطناعي (٪) | 6 | - | 10 | - | - | - | - |
الحديد (٪) | 3 | - | 3 | - | - | استراحة | استراحة |
من (٪) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
سجل تجاري ( ٪ ) | - | - | - | - | - | - | 1.30 - 1.65 |
ج (٪) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
سي (٪) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
الرصاص (٪) | - | 3 | - | - | 3 | - | - |
المعايير الفنية
أداء | جي دي بي-1 | جي دي بي-2 | جي دي بي-3 | جي دي بي-4 | جي دي بي-5 | ||
---|---|---|---|---|---|---|---|
الحد الأقصى للحمل P (N/mm²) | 100 | 60 | 70 | 60 | 250 | ||
السرعة القصوى V (م/ث) | زيت جاف 0.45 | 2 | 2 | 0.5 | 0.1 | ||
Max.PV (N/mm²·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
الكثافة ρ(جم/سمsup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
قوة الشد (N/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
استطالة (٪) | > 10 | > 4 | > 10 | - | - | ||
صلابة (هب) | > 210 | > 80 | > 80 | > 160 | لجنة حقوق الإنسان> 55 | ||
الحد الأقصى لدرجة الحرارة (°C) | 300 | 350 | 300 | 400 | 350 | ||
معامل الاحتكاك.( μ ) | تزييت الزيت: 0.03 | الاحتكاك (الجاف): 0.16 |
إن جلبة الأكمام البرونزية المسدودة بالجرافيت القياسية هي فتح تجاويف ذات حجم مناسب وترتيب منظم على سطح الاحتكاك المعدني لمصفوفة المحمل، ثم تضمين مادة تشحيم صلبة مصبوبة ذات خصائص تشحيم ذاتي فريدة في التجاويف (منطقة التشحيم الصلبة بشكل عام 25% من مساحة الاحتكاك-35%) ومصنوعة من محامل ذاتية التشحيم.
يجب تحديد الهيكل الأساسي للجلبة البرونزية القياسية المسدودة بالجرافيت وفقًا لظروف عمل المحمل نفسه.المواد الأكثر استخدامًا هي النحاس عالي القوة والبرونز والقصدير والمسبوكات وما إلى ذلك.هناك نوعان رئيسيان من مواد التشحيم الصلبة المدمجة، أحدهما هو الرصاص الأسود الطبيعي، والجرافيت الاصطناعي، وتركيب MoS2، والآخر يتم تصنيعه باستخدام PTFE كمصفوفة.وفقًا لظروف التشغيل الخاصة بالمحمل، فإن الجمع بين الركائز المعدنية المختلفة ومواد التشحيم الصلبة المدمجة يمكن أن يضمن أن المنتج يمكن أن يلبي الاحتياجات الخاصة لمختلف درجات الحرارة والحمل والحركة وظروف تشغيل الوسائط، مع ضمان التشغيل المستقر والموثوق.
1. لا حاجة لجهاز إمداد الزيت، فتحة حقن الزيت، معالجة أخدود الزيت
2. تخفيض تكاليف التشغيل
3. تقليل وقت التصميم
4. إعادة تدوير زيوت التشحيم وحماية البيئة
زيوت التشحيم الصلبة | ||
المزلق | سمات | تطبيق نموذجي |
SL1 الجرافيت + إضافة | مقاومة ممتازة ضد الهجمات الكيميائية والاحتكاك المنخفض. حد درجة الحرارة 400 درجة مئوية | جناح للآلات العامة وتحت الغلاف الجوي |
SL4 PTFE + إضافات | الأقل في الاحتكاك وخير تزييت الماء، درجة الحرارة.الحد 300 درجة مئوية | السفينة، التوربينات الهيدروليكية، توربينات الغاز الخ |
البطانات التشحيم الذاتي، مورد بوش Oilless من الصين
نحن شركة رائدة في تصنيع وتوريد البطانة Oilless، ويتكون منتجنا من نوعية جيدة.
إن البطانة الخالية من الزيت، المدمجة في مواد التشحيم الصلبة بدون زيت، هي نوع جديد من سبائك النحاس الصلبة، والتي يتم دمجها بشكل متجانس مع مادة تشحيم صلبة في جسمها.
إنه يكسر حد المحمل العام الذي يعتمد تزييته على طبقة الزيت.
لذلك فهو مناسب لدرجات الحرارة المرتفعة، أو الاستخدام الكثيف، أو الحماية من التآكل، أو عندما يصعب استيراد النفط.
يتضاعف أداءه من حيث الصلابة واحتكاك التآكل.
الآن يتم تطبيقه على نطاق واسع في آلات الصب المتعاقبة، وبكرات الصلب في علم المعادن، والآلات المعدنية، والسفن، والتوربينات البخارية، والتوربينات الهيدروليكية، وآلات صب حقن البلاستيك.
جلبة JDB من الجرافيت البرونزي (بدون زيت) بطول 50 × 62 × 50 مم
جلبة محمل ذات شفة بدون زيت، مادة JDB مصنوعة من معدن قوي ذو قاعدة برونزية مصبوبة مع مواد تشحيم صلبة خاصة مدمجة.المعدن الأساسي ذو الحمولة العالية ومواد التشحيم الصلبة توفر التشحيم الذاتي.تُظهِر جلبة محمل الأكمام ذات الحافة الخالية من الزيت أداءً ممتازًا دون التشحيم المسبق في ظل ظروف درجات الحرارة العالية/المنخفضة للغاية مع السرعة المنخفضة.توفر هذه المادة حلاً للمحامل لا يحتاج إلى صيانة، خاصة للحمل العالي والحركة المتأرجحة المتقطعة.
يمكن تطبيق جلبة محمل الأكمام ذات الحافة الخالية من الزيت في البيئات الجافة أو ذات درجة الحرارة العالية أو الضغط العالي أو التآكل أو الماء أو غيرها من البيئات الكيميائية عندما لا يمكن إدخال الزيت.
يتم استخدام جلبة محمل الأكمام ذات الحافة الخالية من الزيت على نطاق واسع في خط إنتاج السيارات، وهندسة المياه، وبوابة السد، والصناعات البلاستيكية، وآلات الصب المتعاقبة، وبكرات الصلب في صناعة المعادن، والآلات المعدنية، ومولدات توربو السفن، والتوربينات الهيدروليكية، وآلات قولبة الحقن.
جلبة بدون زيت - اختر، قم بتكوين، اطلب.تقوم شركة Viiplus بالتسليم في الموعد المحدد وتقدم أسعارًا عادلة.
تُعد البطانات الخالية من الزيت لدينا الحل الأمثل للمشاريع التي لا يمكن توفير التشحيم فيها بسهولة أو حيث قد تتفحم مواد التشحيم التقليدية.
اتصل بنا - مورد البطانة بدون زيت
للاستفسار أو طلب كتالوج محامل البطانات الخالية من الزيت، اتصل اليوم!
(البرونز مع الجرافيت المضمن)
تعريف البطانة بدون زيت (ما هي البطانة بدون زيت؟)
إن البطانة الخالية من الزيت، أو المحمل المنزلق والمحمل المنزلق الأكثر شيوعًا، هي أبسط أنواع المحامل، وتتكون من سطح محمل فقط ولا تحتوي على عناصر متدحرجة.
يمكن أن تشير الجلبة الخالية من الزيت إلى المحامل الكروية أو مجرد "حلقات" لا تتطلب تزييتًا دوريًا - لأن مادة التشحيم مثل مسحوق الجرافيت مدمجة في المادة التي يتكون منها المحمل.تُعرف هذه أيضًا باسم الشجيرات البرونزية الجرافيتية المدمجة وتحتوي على 20-25٪ من الجرافيت على الجدران / السطح والتي توفر التشحيم في جميع الأوقات مما يقلل أيضًا من معامل الاحتكاك.
هذه البطانات الخالية من الزيوت مناسبة للبيئات الجافة حيث يشكل التلوث خطرًا، والتطبيقات الرطبة حيث توجد رطوبة عالية والتطبيقات التي يكون فيها المحمل في مكان لا يمكن الوصول إليه.
جلبة بدون زيت، جلبة بدون صيانة
نحن الشركة الرائدة في مجال تصنيع وتوريد البطانة Oilless ومنتجاتنا مصنوعة من نوعية جيدة.
إن جلبة البرونز الخالية من الزيت هي نوع جديد مصنوع من سبيكة نحاس قوية ويتم دمجها بشكل موحد في غلاف مادة التشحيم الصلبة.
الشجيرات الخالية من الزيت مناسبة لدرجات الحرارة المرتفعة والأحمال الثقيلة والتآكل أو الأماكن التي يصعب إدخال الزيت فيها.
حدد رقم الجزء حسب المعرف المطلوب والقطر الخارجي والطول.(على سبيل المثال) المعرف 50 مم، OD 62 مم، والطول 50 مم.
- البطانات البرونزية الخالية من الزيت - سبائك النحاس المستقيمة، القياسية
مواد البطانات Oilless
المواد: سبائك النحاس عالية الشد
مواد التشحيم الصلبة جزءا لا يتجزأ
ميزة البطانات Oilless
● جلبة بدون زيت قابلة للخدمة دون الحاجة إلى التشحيم.
● تُظهر البطانة الخالية من الزيت أداءً عاليًا في ظل العمليات ذات التحميل العالي والسرعة المنخفضة.
● تُظهر البطانة الخالية من الزيت مقاومة فائقة للتآكل في التطبيقات التي نادرًا ما يتم فيها إنتاج طبقة زيتية مثل الحركات الترددية، والتذبذب، والبدء المتكرر، والتوقف، وما إلى ذلك.
● تتميز البطانة الخالية من الزيت بمقاومة كيميائية فائقة ومقاومة للتآكل.
●تتوفر منتجات البطانات القياسية الخالية من الزيت بأحجام مختلفة.
البيانات الفنية للبطانات الخالية من الزيت
كثافة | 8.2 جرام/سم3 | |
قوة الشد | >=755 نيوتن/مم2 | |
مثابرة مضادة للاتفاق | > = 400 ~ 500 كيلو جول / م 3 | |
صلابة | >=200HB | |
أقصى ضغط للحمل | 100 نيوتن/مم2 | |
الحد الأقصى للسرعة | 0.5 م/ث | |
حد القيمة الكهروضوئية | 1.65 نيوتن/مم2.م/ث | |
معامل الاحتكاك | تشحيم الزيت | 0.03 |
الاحتكاك الجاف | 0.16 | |
درجة حرارة العمل | -40~+300 درجة مئوية |
يرجى التحقق من النوع/الأبعاد/المواصفات في البطانات الخالية من الزيت - منتجات البطانات البرونزية الجرافيتية - سلسلة قياسية من سبائك النحاس المستقيمة.
مواصفات البطانة Oilless
نوع البطانة بدون زيت | مستقيم | نوع المعدن | سبائك النحاس عالية الشد |
ضياء داخلي.يفعل) | 50 | ضياء الخارجي.يفعل) | 62 |
الطول الإجمالي L (مم) | 50 | الأعلى.نطاق القيمة الكهروضوئية المسموح به (N/mm2•m/s) | 1.1 ~ 2.0 |
الأعلى.القيمة الكهروضوئية المسموح بها (N/mm2•m/s) | 1.16 | الحد الأقصى للحمل المسموح به (N/mm2) | 20.3 |
السرعة القصوى المسموح بها (م/ث) | 0.35 | فتحة التركيب مناسبة | ح7 |
نطاق درجة حرارة التشغيل (درجة مئوية) | -40~150 | نطاق درجة حرارة التشغيل (غير مشحم) الحد الأدنى | -40 |
نطاق درجة حرارة التشغيل (غير مشحم) ماكس | 150 | نطاق درجة حرارة التشغيل (العادي) الحد الأدنى | -40 |
نطاق درجة حرارة التشغيل (العادي) ماكس | 200 | - | - |
خدمة البطانات المستقيمة بدون زيت
حالة التشحيم | جاف | التشحيم الدوري |
نطاق درجة حرارة الخدمة ℃ | -40~+300 | -40~+150 |
الحد الأقصى المسموح بهالضغط PN / مم { 2 كجم / سم 2 } | 29(150){296(1,530)} | |
الحد الأقصى المسموح بهالسرعة الخامس م/{سم/دقيقة} | 0.50{30} | 1.00{60} |
الحد الأقصى المسموح بهالقيمة الكهروضوئية N/mm2・m/{skgf/cm2・m/min} | 1.65{1,010} | 3.25{1,990} |
*القيم الموجودة بين قوسين هي ضغوط التحمل الثابتة، وهي ضغوط التحمل في التطبيقات بدون حركة أو صغيرة جدًا
الحركة (≦0.0017 م/ث [0.1 م/دقيقة]).
دقة تصنيع البطانة بدون زيت
بطاقة تعريف |
التطوير التنظيمي |
طول |
الصف 7 إلى 8 |
الصف 6 إلى 7 |
الصف 8 إلى 9 |
الطبقات هنا في معيار JIS.يُظهر هذا المنتج أداءً مرضيًا عند خشونة سطح الشريحة التي تتراوح من Rz6.3 إلى 12.5μm.
نموذج حجم البطانة بدون زيت (القطر الداخلي للبطانة 50 مم).
التسامح مع حجم البطانة Oilless
●ينطبق على الدوران والتذبذب والحركة الترددية.
● لا تستخدم هذا تحت الماء.
● يمكن استخدام جلبة معرف مقاس 63 مم كمرتكز متوسط
جلبة للأسطوانات الهيدروليكية.

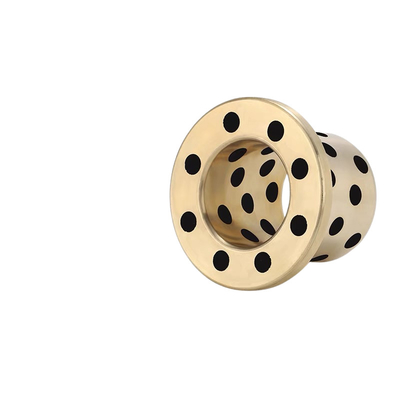

غلاف برونزي موصول بالجرافيت JDB1/2/3/4/5
مواد سبائك
نموذج | جي دي بي-1 | جي دي بي-2 | جي دي بي-3 | جي دي بي-4 | جي دي بي-5 | ||
درجة العلامات التجارية الصينية GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | الصلب + ZCuSn6Zn6Pb3 | HT250 | جي سي آر 15 |
دولي ISO1338 |
جي سيوزن25 AI6Fe3Mn3 |
GcuSn6Zn6Pb3 | GcuAI10Fe3 | CuSn12 | الصلب + CuSn6Zn6Pb3Fe3Ni5 | - | ب1 |
ألمانيا الدين |
جي-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | الصلب + CuSn6Zn6Pb3Ni | - | 100Cr6 |
اليابانية جيس |
HBsC4 | قبل الميلاد6 | ايبك3 | قبل الميلاد3 | قبل الميلاد6 | FC250 | SUJ2 |
الولايات المتحدة أستم/أونس |
C86300 | C83600 | C95500 | C90800 | C83600 | فئة 40 | 52100 |
المعيار البريطاني | HTB2 | إل جي2 | AB1 | بي بي 4 | إل جي2 | - | - |
التركيب الكيميائي لسبائك المواد
العناصر الكيميائية | جي دي بي-1 | جي دي بي-2 | جي دي بي-3 | جي دي بي-4 | جي دي بي-5 | ||
النحاس (٪) | استراحة | استراحة | استراحة | - | - | ||
القصدير (٪) | - | 6 | - | 10 | 6 | - | - |
الزنك (٪) | 25 | 6 | - | - | 6 | - | - |
ني (٪) | - | - | - | - | - | - | - |
الذكاء الاصطناعي (٪) | 6 | - | 10 | - | - | - | - |
الحديد (٪) | 3 | - | 3 | - | - | استراحة | استراحة |
من (٪) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
سجل تجاري ( ٪ ) | - | - | - | - | - | - | 1.30 - 1.65 |
ج (٪) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
سي (٪) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
الرصاص (٪) | - | 3 | - | - | 3 | - | - |
المعايير الفنية
أداء | جي دي بي-1 | جي دي بي-2 | جي دي بي-3 | جي دي بي-4 | جي دي بي-5 |
الحد الأقصى للحمل P (N/mm²) | 100 | 60 | 70 | 60 | 250 |
السرعة القصوى V (م/ث) | زيت جاف 0.45 | 2 | 2 | 0.5 | 0.1 |
Max.PV (N/mm²·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
الكثافة ρ(جم/سمsup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
قوة الشد (N/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 |
استطالة (٪) | > 10 | > 4 | > 10 | - | - |
صلابة (هب) | > 210 | > 80 | > 80 | > 160 | لجنة حقوق الإنسان> 55 |
الحد الأقصى لدرجة الحرارة (°C) | 300 | 350 | 300 | 400 | 350 |
معامل الاحتكاك.( μ ) | تزييت الزيت: 0.03 | الاحتكاك (الجاف): 0.16 |
جلبة برونزية بدون زيت ذات حجم متري
ورقة حجم البطانة Oilless
بطاقة تعريف | التطوير التنظيمي |
الطول L التسامح -0.1 -0.3 |
|||||||||
φد | تسامح | φد | تسامح | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
6 |
+0.022 +0.010 |
10 |
+0.015 +0.006 |
061008 | 061010 | 061012 | |||||
8 |
+0.028 +0.013 |
12 |
+0.018 +0.007 |
081208 | 081210 | 081212 | 081215 | ||||
10 |
+0.028 +0.013 |
14 |
+0.018 +0.007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
12 |
+0.034 +0.016 |
18 |
+0.018 +0.007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
13 |
+0.034 +0.016 |
19 |
+0.021 +0.008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
14 |
+0.034 +0.016 |
20 |
+0.021 +0.008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
15 |
+0.034 +0.016 |
21 |
+0.021 +0.008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
16 |
+0.034 +0.016 |
22 |
+0.021 +0.008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
17 |
+0.034 +0.016 |
23 |
+0.021 +0.008 |
172315 | |||||||
18 |
+0.034 +0.016 |
24 |
+0.021 +0.008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
19 |
+0.041 +0.020 |
26 |
+0.021 +0.008 |
192615 | 192620 | ||||||
20 |
+0.041 +0.020 |
28 |
+0.021 +0.008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
20 |
+0.041 +0.020 |
30 |
+0.021 +0.008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
22 |
+0.041 +0.020 |
32 |
+0.025 +0.009 |
223212 | 223215 | 223220 | 223225 | ||||
25 |
+0.041 +0.020 |
33 |
+0.025 +0.009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
25 |
+0.041 +0.020 |
35 |
+0.025 +0.009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
28 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
283820 | 283825 | ||||||
30 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
303812 | 303815 | 303820 | 303825 | ||||
30 |
+0.041 +0.020 |
40 |
+0.025 +0.009 |
304012 | 304015 | 304020 | 304025 | ||||
31.5 |
+0.050 +0.025 |
40 |
+0.025 +0.009 |
||||||||
32 |
+0.050 +0.025 |
42 |
+0.025 +0.009 |
324220 | |||||||
35 |
+0.050 +0.025 |
44 |
+0.025 +0.009 |
354420 | 354425 | ||||||
35 |
+0.050 +0.025 |
45 |
+0.025 +0.009 |
354520 | 354525 | ||||||
38 |
+0.050 +0.025 |
48 |
+0.025 +0.009 |
||||||||
40 |
+0.050 +0.025 |
50 |
+0.025 +0.009 |
405015 | 405020 | 405025 | |||||
40 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
405515 | |||||||
45 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
||||||||
45 |
+0.050 +0.025 |
56 |
+0.030 +0.011 |
||||||||
45 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
*تسامح المعرف بعد تركيب الضغط هو للإشارة فقط.
(على سبيل المثال) المعرف 50 مم، OD 62 مم، والطول 50 مم.
بطاقة تعريف | التطوير التنظيمي |
الطول L التسامح -0.1 -0.3 |
|||||||||
φد | تسامح | φد | تسامح | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
50 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
50 |
+0.050 +0.025 |
62 |
+0.030 +0.011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
50 |
+0.050 +0.025 |
65 |
+0.030 +0.011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
55 |
+0.060 +0.030 |
70 |
+0.030 +0.011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
60 |
+0.060 +0.030 |
74 |
+0.030 +0.011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
60 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
63 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
637560 | 637570 | 637580 | |||||
65 |
+0.060 +0.030 |
80 |
+0.030 +0.011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
70 |
+0.060 +0.030 |
85 |
+0.035 +0.013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
70 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
709050 | 709060 | 709070 | 709080 | ||||
75 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
759050 | 759060 | 759070 | 759080 | ||||
75 |
+0.060 +0.030 |
95 |
+0.035 +0.013 |
759560 | 759570 | 759580 | |||||
80 |
+0.060 +0.030 |
96 |
+0.035 +0.013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
80 |
+0.060 +0.030 |
100 |
+0.035 +0.013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
85 |
+0.071 +0.036 |
100 |
+0.035 +0.013 |
8510060 | 8510080 | ||||||
90 |
+0.071 +0.036 |
110 |
+0.035 +0.013 |
9011050 | 9011060 | 9011080 | |||||
100 |
+0.071 +0.036 |
120 |
+0.035 +0.013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
110 |
+0.071 +0.036 |
130 |
+0.040 +0.015 |
11013050 | 11013070 | 11013080 | |||||
120 |
+0.071 +0.036 |
140 |
+0.040 +0.015 |
12014070 | 12014080 | ||||||
125 |
+0.083 +0.043 |
145 |
+0.040 +0.015 |
||||||||
130 |
+0.083 +0.043 |
150 |
+0.040 +0.015 |
13015080 | |||||||
140 |
+0.083 +0.043 |
160 |
+0.040 +0.015 |
||||||||
150 |
+0.083 +0.043 |
170 |
+0.040 +0.015 |
15017080 | |||||||
160 |
+0.083 +0.043 |
180 |
+0.040 +0.015 |
16018080 | |||||||
170 |
+0.083 +0.043 |
190 |
+0.046 +0.017 |
||||||||
180 |
+0.083 +0.043 |
200 |
+0.046 +0.017 |
||||||||
190 |
+0.096 +0.050 |
210 |
+0.046 +0.017 |
||||||||
200 |
+0.096 +0.050 |
230 |
+0.046 +0.017 |
*تفاوتات الأبعاد هي القيم المقاسة عند +25 درجة مئوية.
توافر جلبة Oilless
جلبة مترية بدون زيت وجلبة برونزية عديمة الزيت الإمبراطورية مصنوعة حسب الطلب: أشكال جلبة قياسية بأبعاد خاصة، ونصف جلبة، وأشكال خاصة يتم الحصول عليها عن طريق الختم أو الرسم العميق، وتصميمات جلبة مخصصة
التطبيق النموذجي للبطانة بدون زيت
المنتج يستخدم على نطاق واسع في آلة الصب المستمر المتداول، آلات التعدين، آلات الشحن، التوربينات، آلات الحقن، قالب السيارات
وما إلى ذلك وهلم جرا.
1. استخدام شجيرة بدون زيت للحمل العالي والسرعة المنخفضة والتشحيم الذاتي.مثل بوابة السد وشجيرات بوابة المياه وشجيرات التوربينات الهيدروليكية وما إلى ذلك.
2. استخدام جلبة بدون زيت لدرجة الحرارة العالية.مثل آلات مصانع الحديد والصلب وغيرها.
3. استخدام جلبة برونزية من الجرافيت بدون زيت لإنتاج السيارات، مثل خطوط التجميع وخطوط الضغط وخطوط النقل وما إلى ذلك.
4. استخدام جلبة البرونز بدون زيت للآلات الثقيلة مثل مصانع درفلة الفولاذ، وآلات الحقن، وقوالب الضغط وما إلى ذلك.
5. تستخدم الشجيرات الخالية من الزيت أيضًا في الآلات الكيميائية وآلات تجهيز الأغذية ومصانع الورق وآلات النسيج وما إلى ذلك.
جلبة Oilless المستخدمة في آلة صب الحقن
● شجيرات بدون زيت لتبديل الارتباط
تطبيق البطانات Oilless للقولبة
-صب الحقن
1. توجيه الشجيرات
2. شجيرات دليل القاذف
3. دليل السكك الحديدية
4. كتلة الدليل
5. اللوحة السفلى
6. توجيه الشجيرات
7. شجيرات القوالب
-كام شفة يموت
1. ارتداء لوحة
2. لوحة السكتة الدماغية كام
3. اللوحة العلوية للكام
4. كتلة جانبية للكاميرا
5. لوحة جانبية للكاميرا
6. لوحة العودة الإيجابية للكاميرا
7. دليل آخر الشجيرات
8. لوحة السكتة الدماغية كام
تستخدم البطانة البرونزية Viiplus Oilless في العديد من التطبيقات
مهما كانت مادة ومواصفات الجلبة البرونزية الخالية من الزيت، ومهما كان الشكل أو الحجم القياسي للجلبة الخالية من الزيت، فيمكننا صنعها إذا كان ذلك ممكنًا ماديًا.
Viiplus هو أحد موردي البطانات الخالية من الزيت الأكثر خبرة، إذا كنت ترغب في تنزيل كتالوج الشجيرات الخالية من الزيت، فاتصل بنا الآن!
