| الاسم التجاري: | VIIPLUS |
| رقم الطراز: | البطانات عديمة الزيت |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | محامل الجرافيت الصين، المصنعين، الموردين، المصنع، بيع بالجملة، محامل المجلة المعدنية، محامل PTFE الم |

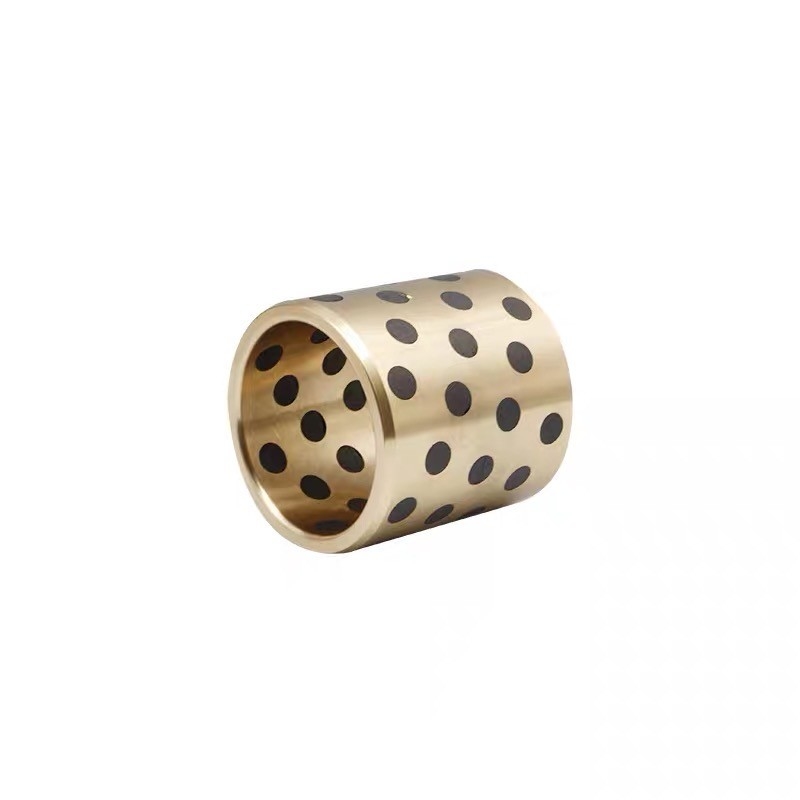

إن غلاف محمل B50 Bronze Case With Graphite Nests Bearing Bushing Oilless هو مكون عالي الأداء مصمم للاستخدام في تطبيقات صناعية مختلفة حيث تكون هناك حاجة إلى التشغيل بدون تزييت. مصنوع من برونز B50 المتين، يوفر هذا الغلاف مقاومة ممتازة للتآكل والقوة الميكانيكية، مما يضمن أداءً موثوقًا به حتى في ظل الظروف القاسية.
الميزة الفريدة لهذه الجلبة هي دمج أعشاش الجرافيت، والتي توفر خصائص تزييت متأصلة. هذا التصميم الذي يقوم بالتشحيم الذاتي يلغي الحاجة إلى التزييت المنتظم، مما يقلل بشكل كبير من متطلبات الصيانة وتكاليف التشغيل. تساهم أعشاش الجرافيت أيضًا في تقليل الاحتكاك وتوليد الحرارة، مما يعزز أداء الجلبة وعمرها الافتراضي.
يضمن التصنيع الدقيق لبطانة محمل B50 Bronze Case With Graphite Nests Oilless ملاءمة مثالية وأداءً مثاليًا في تطبيقات مختلفة. عند استخدامها في أنظمة السيارات أو الآلات أو أي معدات صناعية أخرى، توفر هذه البطانات حلاً موثوقًا به وفعّالاً من حيث التكلفة لتعزيز مقاومة التآكل وخصائص التشحيم للتجمعات الدوارة.
باختصار، يعد غلاف B50 Bronze Case With Graphite Nests Bearing Bushing Oilless خيارًا ممتازًا للتطبيقات الصناعية التي تتطلب تشغيلًا بدون تزييت ومقاومة فائقة للتآكل. إن بنيته المتينة وتصميمه القابل للتشحيم الذاتي والتصنيع الدقيق يجعله مكونًا موثوقًا به في مختلف البيئات الصناعية.
بطانات برونزية صلبة للتشحيم
جلبة محمل من الجرافيت من علبة برونزية B50 للأحمال الثقيلة ذات السرعة المنخفضة
محمل BG Bushing مع بطانات برونزية مشحمة صلبة
1610 16/22x10 علبة برونزية من الجرافيت مع جلبة محمل
جلبة محمل الجرافيت المصبوب البرونزي B50 مع خدمة عملاء متخصصة
محمل C93200 من البرونز المصبوب (عادي) للبيع عبر الإنترنت
بناء:
يتم دمج مادة تشحيم صلبة تعتمد على الجرافيت في مصفوفة البرونز بنسبة 25-35٪ من سطح الانزلاق.
وضع التشغيل: -100 درجة مئوية؛ +500 درجة مئوية
مجالات التطبيق:
عند السرعات المنخفضة، وخاصة تحت الأحمال الثقيلة وطويلة الأمد في البيئات الرطبة والتآكلية
معدات للصناعات الكيميائية والزجاجية والورقية
الأفران الصناعية وآلات الدرفلة والصب
الحفارات والجسور المتحركة وكراكات الشفط لمسحوق المعادن. المعادن المسامية
محامل C93200 المصنوعة من البرونز المصبوب (عادية) للبيع عبر الإنترنت
المواد السبائكية
| نموذج | جيه دي بي-1 | جيه دي بي-2 | جيه دي بي-3 | جيه دي بي-4 | جيه دي بي-5 | ||
|---|---|---|---|---|---|---|---|
| درجة العلامات التجارية الصينية جي بي 1776-87 |
الزنك والنحاس والزنك 25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | زد سي يو أس يو 10 بي 1 | فولاذ+ZCuSn6Zn6Pb3 | إتش تي 250 | كروماتوغرافيا الغاز رقم 15 |
| دولي ايزو 1338 |
أكسيد الكوبالت والزنك 25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | النحاس Sn12 | فولاذ+CuSn6Zn6Pb3Fe3Ni5 | - | ب1 |
| ألمانيا دين |
الجي-النحاس والزنك25 اي اي 5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | فولاذ+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| اليابانية جيس |
HBsC4 | ق م6 | أيه أي بي سي 3 | ق.م.3 | ق م6 | إف سي 250 | سوج2 |
| الولايات المتحدة ASTM/UNS |
سي86300 | سي83600 | سي95500 | سي90800 | سي83600 | الصف 40 | 52100 |
| المعيار البريطاني | اتش تي بي 2 | إل جي 2 | أ ب 1 | بي بي 4 | إل جي 2 | - | - |
مادة سبيكة التركيب الكيميائي
| العناصر الكيميائية | جيه دي بي-1 | جيه دي بي-2 | جيه دي بي-3 | جيه دي بي-4 | جيه دي بي-5 | ||
|---|---|---|---|---|---|---|---|
| نحاس ( % ) | استراحة | استراحة | استراحة | - | - | ||
| القصدير ( % ) | - | 6 | - | 10 | 6 | - | - |
| الزنك (%) | 25 | 6 | - | - | 6 | - | - |
| ني ( % ) | - | - | - | - | - | - | - |
| الذكاء الاصطناعي (%) | 6 | - | 10 | - | - | - | - |
| الحديد (%) | 3 | - | 3 | - | - | استراحة | استراحة |
| من ( % ) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| كر ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| ج ( % ) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| سي ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| الرصاص (%) | - | 3 | - | - | 3 | - | - |
المعايير الفنية
| أداء | جيه دي بي-1 | جيه دي بي-2 | جيه دي بي-3 | جيه دي بي-4 | جيه دي بي-5 | ||
|---|---|---|---|---|---|---|---|
| أقصى حمل P (نيوتن/مم²) | 100 | 60 | 70 | 60 | 250 | ||
| السرعة القصوى V (م/ث) | جاف 0.4 زيت 5 | 2 | 2 | 0.5 | 0.1 | ||
| الحد الأقصى للقيمة الكهروضوئية ( نيوتن/مم²·م/ثانية ) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| الكثافة ρ(جم/سم3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| قوة الشد ( نيوتن / مم² ) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| الاستطالة (%) | > 10 | > 4 | > 10 | - | - | ||
| الصلادة (HB) | > 210 | > 80 | > 80 | > 160 | لجنة حقوق الإنسان > 55 | ||
| الحد الأقصى لدرجة الحرارة (℃) | 300 | 350 | 300 | 400 | 350 | ||
| معامل الاحتكاك (μ) | تزييت الزيت: 0.03 | الاحتكاك (جاف): 0.16 | |||||
إن جلبة الأكمام البرونزية القياسية المصنوعة من الجرافيت هي فتح تجاويف ذات حجم مناسب وترتيب منظم على سطح احتكاك المعدن لمصفوفة المحمل، ثم تضمين مادة تشحيم صلبة مصبوبة بخصائص تشحيم ذاتية فريدة في التجاويف (تكون مساحة مادة التشحيم الصلبة عمومًا 25% من مساحة الاحتكاك -35%) ومصنوعة من محامل ذاتية التشحيم.
يجب تحديد الجسم الأساسي لجلبة الأكمام البرونزية القياسية المقواة بالجرافيت وفقًا لظروف عمل المحمل نفسه. المواد الأكثر استخدامًا هي النحاس عالي القوة والبرونز والقصدير والمسبوكات وما إلى ذلك. هناك نوعان رئيسيان من مواد التشحيم الصلبة المضمنة، أحدهما الرصاص الأسود الطبيعي والجرافيت الاصطناعي وتوليف MoS2، والآخر يتم تصنيعه كمصفوفة. وفقًا لظروف تشغيل المحمل الخاصة، يمكن أن يضمن الجمع بين الركائز المعدنية المختلفة ومواد التشحيم الصلبة المضمنة أن المنتج يمكنه تلبية الاحتياجات الخاصة لدرجات الحرارة المختلفة والحمل والحركة وظروف تشغيل الوسائط، مع ضمان التشغيل المستقر والموثوق به.
| مواد تشحيم صلبة | ||
| مواد التشحيم | سمات | التطبيق النموذجي |
| SL1 الجرافيت + إضافة | مقاومة ممتازة للهجمات الكيميائية واحتكاك منخفض. حد درجة الحرارة 400 درجة مئوية | مجموعة للآلات العامة وتحت الغلاف الجوي |
| SL4 + إضافات | أقل احتكاك وأفضل تزييت بالماء، حد درجة الحرارة 300 درجة مئوية | السفينة، التوربين الهيدروليكي، التوربين الغازي وما إلى ذلك |
إن البطانة الخالية من الزيت، والتي يتم دمجها في مواد التشحيم الصلبة الخالية من الزيت، هي نوع جديد من سبائك النحاس الصلبة، والتي يتم دمجها بشكل متجانس مع مواد التشحيم الصلبة في جسمها.
يكسر حد المحمل العام، الذي يعتمد تزييته على طبقة الزيت.
لذلك فهو مناسب لدرجات الحرارة المرتفعة، والاستخدام الكثيف، والحماية من التآكل، أو عندما يكون من الصعب استيراد الزيت.
يتضاعف أداؤه من حيث الصلابة ومقاومة الاحتكاك.
يتم تطبيقه الآن على نطاق واسع في آلات الصب المتعاقبة، وبكرات الصلب في علم المعادن، وآلات المعادن، والسفن، والتوربينات البخارية، والتوربينات الهيدروليكية، وآلات قولبة الحقن البلاستيكية.

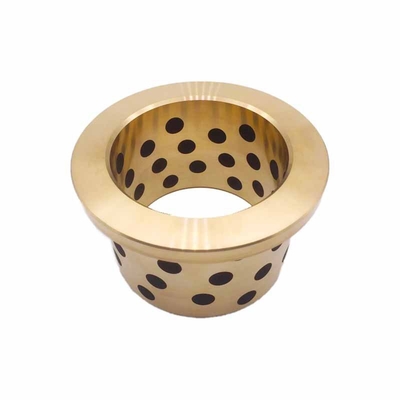

جلبة محمل شفة بدون زيت، مادة JDB مصنوعة منمعدن قوي من البرونز المصبوب مع مواد تشحيم صلبة خاصة مدمجة. المعدن الأساسي يتحمل الأحمال العالية وتوفر زيوت التشحيم الصلبة التشحيم الذاتي. تُظهر جلبة محمل الأكمام ذات الحافة الخالية من الزيتأداء ممتازبدون تشحيم مسبق في ظل ظروف درجات الحرارة العالية/المنخفضة للغاية مع سرعة منخفضة. توفر هذه المادةخالية من الصيانةحل المحمل، وخاصة للحمل العالي، والحركة المتقطعة المتذبذبة.
يمكن تطبيق جلبة محمل الأكمام ذات الحافة الخالية من الزيت في البيئات الجافة أو ذات درجات الحرارة المرتفعة أو الضغط العالي أو المسببة للتآكل أو الماء أو البيئات الكيميائية الأخرى عندما لا يمكن إدخال أي زيت.
يتم استخدام جلبة محمل الحافة الخالية من الزيت على نطاق واسع في خط إنتاج السيارات، وهندسة المياه، وبوابة السدود، والصناعات البلاستيكية، وآلات الصب المتعاقبة، وبكرات الصلب في صناعة المعادن، والآلات المعدنية، ومولدات التوربينات البحرية، والتوربينات الهيدروليكية وآلات القولبة بالحقن.
جلبة بدون زيت- اختر، كوّن، اطلب. تقدم Viiplus خدمة التوصيل في الوقت المحدد وتقدم أسعارًا عادلة.
تُعد البطانات الخالية من الزيت الخاصة بنا الحل الأمثل للمشاريع التي لا يمكن فيها توفير التشحيم بسهولة أو حيث قد يتسبب زيوت التشحيم التقليدية في تفحيم الكربون.
اتصل بنا - مورد البطانات الخالية من الزيت
للاستفسار أو طلب كتالوج البطانات الخالية من الزيت للمحامل، اتصل بنا اليوم!
(برونز مع الجرافيت مدمج)
إن الجلبة الخالية من الزيت، أو المحمل المنزلق والمحمل المنزلق بشكل أكثر شيوعًا، هي أبسط نوع من المحامل، وتتكون فقط من سطح محمل ولا تحتوي على عناصر دوارة.
جلبة خالية من الزيتيمكن أن يشير هذا المصطلح إلى محامل كروية أو مجرد "حلقات" لا تتطلب تزييتًا دوريًا - لأن مادة التشحيم مثل الجرافيت المسحوق مدمجة في المادة التي صنع منها المحمل. تُعرف هذه أيضًا باسم بطانات الجرافيت البرونزية المدمجة وتحتوي على حشوات من الجرافيت بنسبة 20-25% على الجدران / السطح والتي توفر التزييت في جميع الأوقات مما يقلل أيضًا من معامل الاحتكاك.
هذه البطانات الخالية من الزيت مناسبة للبيئات الجافة حيث يكون التلوث خطرًا، والتطبيقات الرطبة حيث تكون الرطوبة عالية والتطبيقات حيث يكون المحمل في مكان يصعب الوصول إليه.
نحن الشركة الرائدة في تصنيع وتوريد البطانات الخالية من الزيت ومنتجنا مصنوع من جودة جيدة.
إن البطانات البرونزية الخالية من الزيت هي نوع جديد مصنوع من سبيكة نحاسية قوية ومضمنة بشكل موحد في غلاف التشحيم الصلب الخاص بها.
تعتبر الشجيرات الخالية من الزيت مناسبة لدرجات الحرارة المرتفعة والأحمال الثقيلة والتآكل أو الأماكن التي يصعب فيها إدخال الزيت.
حدد رقم الجزء حسب الرقم المطلوب (ID) والقطر الخارجي والطول. (على سبيل المثال) القطر الداخلي هو 50 مم، والقطر الخارجي هو 62 مم، والطول هو 50 مم.
- بطانات برونزية خالية من الزيت - سبائك نحاسية مستقيمة، قياسية
المواد: سبائك النحاس عالية الشد
مادة تشحيم صلبة مدمجة
●يمكن صيانة البطانة الخالية من الزيت دون الحاجة إلى التشحيم.
●الجلبة الخالية من الزيت تُظهر أداءً عاليًا في ظل عمليات التحميل العالي والسرعة المنخفضة.
●البطانة الخالية من الزيت تظهر مقاومة فائقة للتآكل في التطبيقات التي نادرًا ما يتم فيها إنتاج فيلم زيتي مثل الحركات الترددية، والتذبذب، والبدء والتوقف المتكرر، وما إلى ذلك.
●تتميز البطانات الخالية من الزيت بمقاومة كيميائية ومقاومة للتآكل متفوقة.
●تتوفر منتجات البطانات القياسية الخالية من الزيت بأحجام مختلفة.
| كثافة | 8.2 جرام/سم3 | |
| قوة الشد | >=755 نيوتن/مم2 | |
| مقاومة التماسك | >=400~500 كيلوجول/م3 | |
| صلابة | >=200HB | |
| أقصى ضغط للحمل | 100 نيوتن/مم2 | |
| الحد الأقصى للسرعة | 0.5 متر/ثانية | |
| حد قيمة PV | 1.65 نيوتن/مم2.آنسة | |
| معامل الاحتكاك | تزييت الزيت | 0.03 |
| الاحتكاك الجاف | 0.16 | |
| درجة حرارة العمل | -40~+300 درجة مئوية |
يرجى التحقق من النوع / الأبعاد / المواصفات في سلسلة البطانات الخالية من الزيت - منتجات البطانات البرونزية الجرافيتية - سبائك النحاس المستقيمة القياسية.
| نوع البطانات الخالية من الزيت | مستقيم | نوع المعدن | سبائك النحاس عالية الشد |
| القطر الداخلي d(Ø) | 50 | القطر الخارجي D(Ø) | 62 |
| الطول الإجمالي L(مم) | 50 | الحد الأقصى لنطاق قيمة PV المسموح به (نيوتن/مم)2•آنسة) | 1.1~2.0 |
| الحد الأقصى لقيمة PV المسموح بها (نيوتن/مم)2•آنسة) | 1.16 | أقصى حمل مسموح به (نيوتن/مم)2) | 20.3 |
| الحد الأقصى للسرعة المسموح بها (م/ثانية) | 0.35 | فتحة التركيب مناسبة | ح7 |
| نطاق درجة حرارة التشغيل (درجة مئوية) | -40～150 | نطاق درجة حرارة التشغيل (غير مشحم) الحد الأدنى | -40 |
| نطاق درجة حرارة التشغيل (غير مشحم) الحد الأقصى | 150 | نطاق درجة حرارة التشغيل (العادية) الحد الأدنى | -40 |
| نطاق درجة حرارة التشغيل (العادية) الحد الأقصى | 200 | - | - |
| منتج | الحجم و تسامح |
الطول (L-0.1-0.3) | |||||||||||
| تنهد | داخل القطر |
الخارج القطر |
8 | 10 | 12 | 15 | 16 | 20 | 25 | 30 | 35 | ||
| د اف 7 | د م6 | ||||||||||||
| 8 | +0.028 +0.013 |
12 | +0.018 +0.007 |
● | ● | ● | ● | ||||||
| 10 | 〃 | 14 | 〃 | ● | ● | ● | ● | ● | |||||
| 12 | +0.034 +0.016 |
18 | 〃 | ● | ● | ● | ● | ● | ● | ● | |||
| 13 | 〃 | 19 | +0.021 +0.008 |
● | ● | ● | |||||||
| 14 | 〃 | 20 | 〃 | ● | ● | ● | ● | ● | ● | ||||
| 15 | 〃 | 21 | 〃 | ● | ● | ● | ● | ● | ● | ● | |||
| 16 | 〃 | 22 | 〃 | ● | ● | ● | ● | ● | ● | ● | ● | ||
| 18 | 〃 | 24 | 〃 | ● | ● | ● | ● | ● | ● | ||||
| 20 | +0.041 +0.020 |
28 | 〃 | ● | ● | ● | ● | ● | ● | ||||
| 20 | 〃 | 30 | 〃 | ● | ● | ● | ● | ● | |||||
| 25 | 〃 | 33 | +0.025 +0.009 |
● | ● | ● | ● | ● | |||||
| 25 | 〃 | 35 | 〃 | ● | ● | ● | ● | ||||||
| 30 | 〃 | 38 | 〃 | ● | ● | ● | |||||||
| 30 | 〃 | 40 | 〃 | ● | ● | ● | ● | ||||||
| 31.5 | +0.050 +0.025 |
40 | 〃 | ● | |||||||||
| 35 | 〃 | 44 | 〃 | ● | |||||||||
| 35 | 〃 | 45 | 〃 | ● | ● | ● | ● | ||||||
| 40 | 〃 | 50 | 〃 | ● | ● | ● | ● | ||||||
| 40 | 〃 | 55 | +0.030 +0.011 |
● | ● | ||||||||
| 45 | 〃 | 55 | 〃 | ● | ● | ||||||||
| 45 | 〃 | 56 | 〃 | ● | ● | ||||||||
| 45 | 〃 | 60 | 〃 | ● | ● | ||||||||
| 50 | 〃 | 60 | 〃 | ● | ● | ||||||||
| 50 | 〃 | 62 | 〃 | ● | ● | ||||||||
| 50 | 〃 | 65 | 〃 | ● | |||||||||
| 55 | +0.060 +0.030 |
70 | 〃 | ||||||||||
| 60 | 〃 | 74 | 〃 | ||||||||||
| 60 | 〃 | 75 | 〃 | ● | ● | ||||||||
| 63 | 〃 | 75 | 〃 | ||||||||||
| 65 | 〃 | 80 | 〃 | ||||||||||
| 70 | 〃 | 85 | +0.035 +0.013 |
||||||||||
| 70 | 〃 | 90 | 〃 | ||||||||||
| 75 | 〃 | 90 | 〃 | ||||||||||
| 75 | 〃 | 95 | 〃 | ||||||||||
| 80 | 〃 | 96 | 〃 | ||||||||||
| 80 | 〃 | 100 | 〃 | ||||||||||
| 90 | +0.071 +0.036 |
110 | 〃 | ||||||||||
| 100 | 〃 | 120 | 〃 | ||||||||||
| 110 | 〃 | 130 | +0.040 +0.015 |
||||||||||
| 120 | 〃 | 140 | 〃 | ||||||||||
| 125 | +0.083 +0.043 |
145 | 〃 | ||||||||||
| 130 | 〃 | 150 | 〃 | ||||||||||
| 140 | 〃 | 160 | 〃 | ||||||||||
| 150 | 〃 | 170 | 〃 | ||||||||||
| 160 | 〃 | 180 | 〃 | ||||||||||
| الحجم و تسامح |
الطول (L-0.1-0.3) | |||||||||||||
| داخل القطر |
الخارج القطر |
40 | 50 | 60 | 70 | 80 | 100 | 120 | 130 | 140 | 150 | الغسالات للتقديم |
||
| د اف 7 | د م6 | |||||||||||||
| 8 | +0.028 +0.013 |
+12 | +0.018 +0.007 |
|||||||||||
| 10 | " | 14 | " | تقرير رقم 10 | ||||||||||
| 12 | +0.034 +0.016 |
18 | " | تقرير العمل رقم 12 | ||||||||||
| 13 | " | 19 | +0.021 +0.008 |
تقرير العمل رقم 13 | ||||||||||
| 14 | " | 20 | " | تقرير العمل رقم 14 | ||||||||||
| 15 | " | 21 | " | تقرير العمل رقم 15 | ||||||||||
| 16 | " | 22 | " | ● | تقرير العمل رقم 16 | |||||||||
| 18 | " | 24 | " | ● | تقرير العمل رقم 18 | |||||||||
| 20 | +0.041 +0.020 |
28 | " | ● | ● | تقرير رقم 20 | ||||||||
| 20 | " | 30 | " | ● | " | |||||||||
| 25 | " | 33 | +0.025 +0.009 |
● | ● | ● | تقرير رقم 25 | |||||||
| 25 | " | 35 | " | ● | ● | ● | " | |||||||
| 30 | " | 38 | " | ● | ● | ● | رقم 30 | |||||||
| 30 | " | 40 | " | ● | ● | ● | " | |||||||
| 31.5 | "+0.050 +0.025" |
40 | " | ● | ||||||||||
| 35 | " | 44 | " | ● | ● | ● | رقم 35 | |||||||
| 35 | " | 45 | " | ● | ● | ● | " | |||||||
| 40 | " | 50 | " | ● | ● | ● | ● | ● | سو-40 | |||||
| 40 | " | 55 | +0.030 +0.011 |
● | ● | ● | ● | ● | " | |||||
| 45 | " | 55 | " | ● | ● | ● | سو-45 | |||||||
| 45 | " | 56 | " | ● | ● | ● | " | |||||||
| 45 | " | 60 | " | ● | ● | ● | ● | ● | " | |||||
| 45 | " | 60 | " | ● | ● | ● | ● | ● | " | |||||
| 50 | " | 60 | " | ● | ● | ● | ● | ● | رقم 50 | |||||
| 50 | " | 62 | " | ● | ● | ● | ● | " | ||||||
| 50 | " | 65 | " | ● | ● | ● | ● | ● | ● | " | ||||
| 55 | +0.060 +0.030 |
70 | " | ● | ● | ● | ● | رقم 55 | ||||||
| 60 | " | 74 | " | ● | ● | ● | ● | ● | سو-60 | |||||
| 60 | " | 75 | " | ● | ● | ● | ● | ● | ● | " | ||||
| 63 | " | 75 | " | ● | ● | ● | ||||||||
| 65 | " | 80 | " | ● | ● | ● | ● | ● | سو-65 | |||||
| 70 | " | 85 | +0.035 +0.013 |
● | ● | ● | ● | ● | ● | سو-70 | ||||
| 70 | " | 90 | " | ● | ● | ● | ● | ● | " | |||||
| 75 | " | 90 | " | ● | ● | ● | ● | ● | سو-75 | |||||
| 75 | " | 95 | " | ● | ● | ● | ● | " | ||||||
| 80 | " | 96 | " | ● | ● | ● | ● | ● | ● | ● | سو-80 | |||
| 80 | " | 100 | " | ● | ● | ● | ● | ● | ● | ● | ● | " | ||
| 90 | +0.071 +0.036 |
110 | " | ● | ● | ● | ● | ● | ● | سو-90 | ||||
| 100 | " | 120 | " | ● | ● | ● | ● | ● | ● | ● | سو-100 | |||
| 110 | " | 130 | +0.040 +0.015 |
● | ● | ● | ● | ● | ||||||
| 120 | " | 140 | " | ● | ● | ● | ● | ● | سو-120 | |||||
| 125 | +0.083 +0.043 |
145 | " | ● | ● | |||||||||
| 130 | 145 | " | ● | ● | ||||||||||
| 140 | 160 | " | ● | ● | ||||||||||
| 150 | 170 | " | ● | ● | ||||||||||
| 160 | 180 | " | ● | ● | ||||||||||
| حالة التزييت | جاف | التشحيم الدوري |
| نطاق درجة حرارة الخدمةدرجة مئوية | -40～＋300 | -40～＋150 |
| الحد الأقصى للضغط المسموح به PN/mm｛2 كجم/سم2｝ | 29(150)｛296(1,530)｝ | |
| الحد الأقصى للسرعة المسموح بها V m/｛sm/min｝ | 0.50｛30｝ | 1.00｛60｝ |
| القيمة القصوى المسموح بها للضغط الكهروضوئي نيوتن/م2・م/ثانية كجم/سم2・م/دقيقة | 1.65｛1,010｝ | 3.25｛1,990｝ |
*القيم الموجودة بين قوسين هي ضغوط تحمل ثابتة، وهي ضغوط تحمل في التطبيقات التي لا تحتوي على حركة أو صغيرة جدًا
الحركة (≦0.0017م/ث[0.1م/دقيقة]).
|
بطاقة تعريف |
تطوير ذاتي |
طول |
|
الصف السابع إلى الثامن |
الصف السادس إلى السابع |
الصف الثامن إلى التاسع |
الفئات هنا هي وفق معيار JIS. يُظهِر هذا المنتج أداءً مرضيًا عند خشونة سطح الشريحة من Rz6.3 إلى 12.5μm.
●قابل للتطبيق على الحركة الدورانية والتذبذبية والترددية.
●لا تستخدم هذا المنتج تحت الماء.
●يمكن استخدام البطانة الداخلية مقاس 63 مم كمحور وسيط
جلبة الأسطوانات الهيدروليكية.
| نموذج | جيه دي بي-1 | جيه دي بي-2 | جيه دي بي-3 | جيه دي بي-4 | جيه دي بي-5 | ||
| درجة العلامات التجارية الصينية جي بي 1776-87 |
الزنك والنحاس والزنك 25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | زد سي يو أس يو 10 بي 1 | فولاذ+ZCuSn6Zn6Pb3 | إتش تي 250 | كروماتوغرافيا الغاز رقم 15 |
| دولي ايزو 1338 |
أكسيد الكوبالت والزنك 25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | النحاس Sn12 | فولاذ+CuSn6Zn6Pb3Fe3Ni5 | - | ب1 |
| ألمانيا دين |
الجي-النحاس والزنك25 اي اي 5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | فولاذ+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| اليابانية جيس |
HBsC4 | ق م6 | أيه أي بي سي 3 | ق.م.3 | ق م6 | إف سي 250 | سوج2 |
| الولايات المتحدة ASTM/UNS |
سي86300 | سي83600 | سي95500 | سي90800 | سي83600 | الصف 40 | 52100 |
| المعيار البريطاني | اتش تي بي 2 | إل جي 2 | أ ب 1 | بي بي 4 | إل جي 2 | - | - |
| العناصر الكيميائية | جيه دي بي-1 | جيه دي بي-2 | جيه دي بي-3 | جيه دي بي-4 | جيه دي بي-5 | ||
| نحاس ( % ) | استراحة | استراحة | استراحة | - | - | ||
| القصدير ( % ) | - | 6 | - | 10 | 6 | - | - |
| الزنك (%) | 25 | 6 | - | - | 6 | - | - |
| ني ( % ) | - | - | - | - | - | - | - |
| الذكاء الاصطناعي (%) | 6 | - | 10 | - | - | - | - |
| الحديد (%) | 3 | - | 3 | - | - | استراحة | استراحة |
| من ( % ) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| كر ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| ج ( % ) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| سي ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| الرصاص (%) | - | 3 | - | - | 3 | - | - |
| أداء | جيه دي بي-1 | جيه دي بي-2 | جيه دي بي-3 | جيه دي بي-4 | جيه دي بي-5 |
| أقصى حمل P (نيوتن/مم²) | 100 | 60 | 70 | 60 | 250 |
| السرعة القصوى V (م/ث) | جاف 0.4 زيت 5 | 2 | 2 | 0.5 | 0.1 |
| الحد الأقصى للقيمة الكهروضوئية ( نيوتن/مم²·م/ثانية ) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
| الكثافة ρ(جم/سم3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| قوة الشد ( نيوتن / مم² ) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| الاستطالة (%) | > 10 | > 4 | > 10 | - | - |
| الصلادة (HB) | > 210 | > 80 | > 80 | > 160 | لجنة حقوق الإنسان > 55 |
| الحد الأقصى لدرجة الحرارة (℃) | 300 | 350 | 300 | 400 | 350 |
| معامل الاحتكاك (μ) | تزييت الزيت: 0.03 | الاحتكاك (جاف): 0.16 | |||
| بطاقة تعريف | تطوير ذاتي |
طول L التسامح-0.1 -0.3 |
|||||||||
| φد | تسامح | φد | تسامح | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
| 6 |
+0.022 +0.010 |
10 |
+0.015 +0.006 |
061008 | 061010 | 061012 | |||||
| 8 |
+0.028 +0.013 |
12 |
+0.018 +0.007 |
081208 | 081210 | 081212 | 081215 | ||||
| 10 |
+0.028 +0.013 |
14 |
+0.018 +0.007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
| 12 |
+0.034 +0.016 |
18 |
+0.018 +0.007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
| 13 |
+0.034 +0.016 |
19 |
+0.021 +0.008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
| 14 |
+0.034 +0.016 |
20 |
+0.021 +0.008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
| 15 |
+0.034 +0.016 |
21 |
+0.021 +0.008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
| 16 |
+0.034 +0.016 |
22 |
+0.021 +0.008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
| 17 |
+0.034 +0.016 |
23 |
+0.021 +0.008 |
172315 | |||||||
| 18 |
+0.034 +0.016 |
24 |
+0.021 +0.008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
| 19 |
+0.041 +0.020 |
26 |
+0.021 +0.008 |
192615 | 192620 | ||||||
| 20 |
+0.041 +0.020 |
28 |
+0.021 +0.008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
| 20 |
+0.041 +0.020 |
30 |
+0.021 +0.008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
| 22 |
+0.041 +0.020 |
32 |
+0.025 +0.009 |
223212 | 223215 | 223220 | 223225 | ||||
| 25 |
+0.041 +0.020 |
33 |
+0.025 +0.009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
| 25 |
+0.041 +0.020 |
35 |
+0.025 +0.009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
| 28 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
283820 | 283825 | ||||||
| 30 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
303812 | 303815 | 303820 | 303825 | ||||
| 30 |
+0.041 +0.020 |
40 |
+0.025 +0.009 |
304012 | 304015 | 304020 | 304025 | ||||
| 31.5 |
+0.050 +0.025 |
40 |
+0.025 +0.009 |
||||||||
| 32 |
+0.050 +0.025 |
42 |
+0.025 +0.009 |
324220 | |||||||
| 35 |
+0.050 +0.025 |
44 |
+0.025 +0.009 |
354420 | 354425 | ||||||
| 35 |
+0.050 +0.025 |
45 |
+0.025 +0.009 |
354520 | 354525 | ||||||
| 38 |
+0.050 +0.025 |
48 |
+0.025 +0.009 |
||||||||
| 40 |
+0.050 +0.025 |
50 |
+0.025 +0.009 |
405015 | 405020 | 405025 | |||||
| 40 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
405515 | |||||||
| 45 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
||||||||
| 45 |
+0.050 +0.025 |
56 |
+0.030 +0.011 |
||||||||
| 45 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
||||||||
*التسامح المعرف بعد تركيب الضغط هو للإشارة فقط.
| بطاقة تعريف | تطوير ذاتي |
طول L التسامح-0.1 -0.3 |
|||||||||
| φد | تسامح | φد | تسامح | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| 50 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 |
+0.050 +0.025 |
62 |
+0.030 +0.011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
| 50 |
+0.050 +0.025 |
65 |
+0.030 +0.011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
| 55 |
+0.060 +0.030 |
70 |
+0.030 +0.011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
| 60 |
+0.060 +0.030 |
74 |
+0.030 +0.011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
| 60 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
| 63 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
637560 | 637570 | 637580 | |||||
| 65 |
+0.060 +0.030 |
80 |
+0.030 +0.011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
| 70 |
+0.060 +0.030 |
85 |
+0.035 +0.013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
| 70 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
709050 | 709060 | 709070 | 709080 | ||||
| 75 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
759050 | 759060 | 759070 | 759080 | ||||
| 75 |
+0.060 +0.030 |
95 |
+0.035 +0.013 |
759560 | 759570 | 759580 | |||||
| 80 |
+0.060 +0.030 |
96 |
+0.035 +0.013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
| 80 |
+0.060 +0.030 |
100 |
+0.035 +0.013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
| 85 |
+0.071 +0.036 |
100 |
+0.035 +0.013 |
8510060 | 8510080 | ||||||
| 90 |
+0.071 +0.036 |
110 |
+0.035 +0.013 |
9011050 | 9011060 | 9011080 | |||||
| 100 |
+0.071 +0.036 |
120 |
+0.035 +0.013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
| 110 |
+0.071 +0.036 |
130 |
+0.040 +0.015 |
11013050 | 11013070 | 11013080 | |||||
| 120 |
+0.071 +0.036 |
140 |
+0.040 +0.015 |
12014070 | 12014080 | ||||||
| 125 |
+0.083 +0.043 |
145 |
+0.040 +0.015 |
||||||||
| 130 |
+0.083 +0.043 |
150 |
+0.040 +0.015 |
13015080 | |||||||
| 140 |
+0.083 +0.043 |
160 |
+0.040 +0.015 |
||||||||
| 150 |
+0.083 +0.043 |
170 |
+0.040 +0.015 |
15017080 | |||||||
| 160 |
+0.083 +0.043 |
180 |
+0.040 +0.015 |
16018080 | |||||||
| 170 |
+0.083 +0.043 |
190 |
+0.046 +0.017 |
||||||||
| 180 |
+0.083 +0.043 |
200 |
+0.046 +0.017 |
||||||||
| 190 |
+0.096 +0.050 |
210 |
+0.046 +0.017 |
||||||||
| 200 |
+0.096 +0.050 |
230 |
+0.046 +0.017 |
||||||||
*التفاوتات الأبعادية هي القيم المقاسة عند +25 درجة مئوية.
جلبة مترية بدون زيت وجلبة برونزية بدون زيت إمبراطوري مصنوعة حسب الطلب: أشكال جلبة قياسية بأبعاد خاصة، جلبات نصفية، أشكال خاصة تم الحصول عليها عن طريق الختم أو الرسم العميق، تصميمات جلبة مخصصة
يتم استخدام المنتج على نطاق واسع في آلة الصب المستمر، وآلات التعدين، وآلات الشحن، والتوربينات، وآلات الحقن، وقوالب السيارات
وهكذا دواليك.
1. يتم استخدام البطانات الخالية من الزيت للحمل العالي والسرعة المنخفضة والتزييت الذاتي. مثل البطانات الخاصة ببوابة السد وبوابة المياه وبطانات التوربينات الهيدروليكية وما إلى ذلك.
2. يتم استخدام البطانات الخالية من الزيت في درجات الحرارة العالية مثل آلات مصانع الحديد والصلب وما إلى ذلك.
3. يتم استخدام البطانات البرونزية الجرافيتية الخالية من الزيت في إنتاج السيارات، مثل خطوط التجميع، وخطوط الضغط، وخطوط النقل وما إلى ذلك.
4. تستخدم البطانات البرونزية الخالية من الزيت في الآلات الثقيلة مثل مصانع الدرفلة الفولاذية، وآلات الحقن، وقوالب الضغط وما إلى ذلك.
5. تستخدم الشجيرات الخالية من الزيت أيضًا في الآلات الكيميائية، وآلات معالجة الأغذية، ومصانع الورق، وآلات النسيج وما إلى ذلك.
● بطانات خالية من الزيت لوصلة التبديل
1. شجيرات التوجيه
2. بطانات توجيه القاذف
3. دليل السكك الحديدية
4. كتلة الدليل
5. اللوحة السفلية
6. شجيرات التوجيه
7. بطانات القوالب
1. لوحة التآكل
2. لوحة شوط الكاميرا
3. لوحة الكاميرا العلوية
4. كتلة جانب الكاميرا
5. لوحة جانبية للكام
6. لوحة العودة الإيجابية للكام
7. شجيرات عمود التوجيه
8. صفيحة شوط الكامة
بطانات برونزية خالية من الزيوت من Viiplus تستخدم في العديد من التطبيقات
مهما كانت مادة ومواصفات الجلبة البرونزية الخالية من الزيت، ومهما كان الشكل أو الحجم القياسي للجلبة الخالية من الزيت، إذا كان ذلك ممكنًا من الناحية المادية، فيمكننا صنعها.
تعتبر شركة Viiplus واحدة من أكثر موردي البطانات الخالية من الزيت خبرة، إذا كنت تريد تنزيل كتالوج البطانات الخالية من الزيت، فاتصل بنا الآن!
فيديو
