| الاسم التجاري: | VIIPLUS |
| رقم الطراز: | لوحة ارتداء البرونزية |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 7000000 قطعة / قطعة أسبوع واحد |

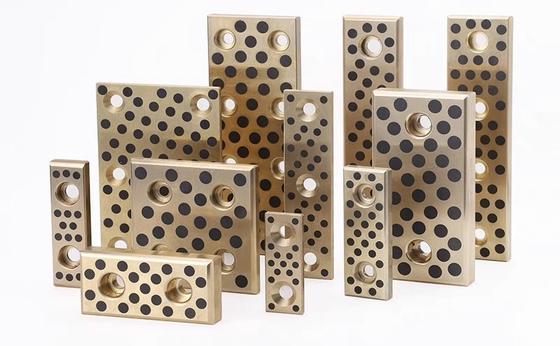

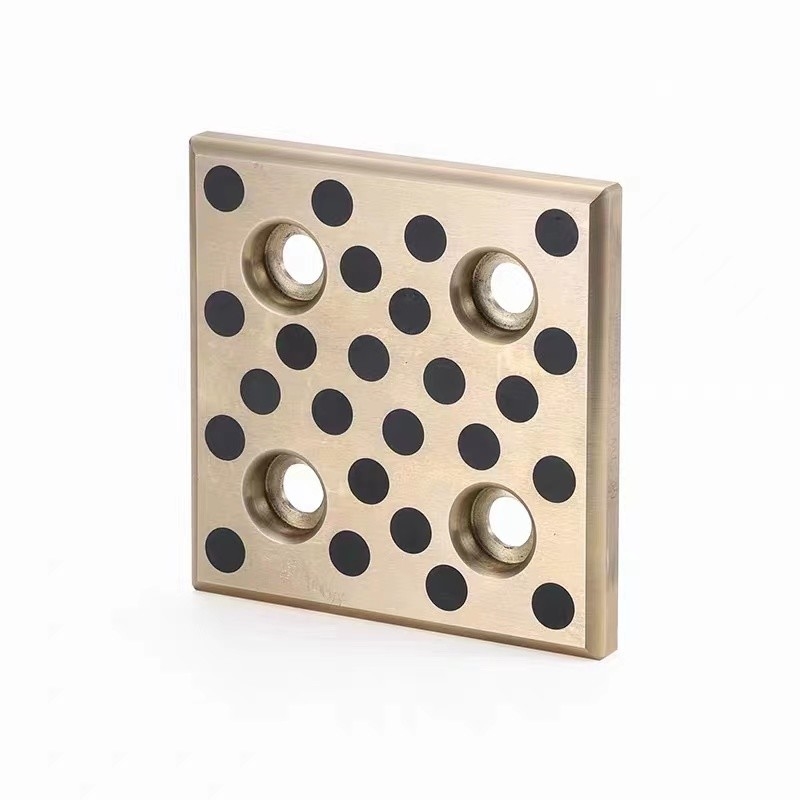

لوحة البرونزية العليا (كام) مع تكنولوجيا التشحيم الذاتي (كوب)هو عنصر هندسي دقيق مصمم لتوفير مقاومة ملابس استثنائية وتشغيل سلس في مجموعة من التطبيقات الصناعيةهذه اللوحة البرونزية مصنوعة من مواد عالية الجودة، تضمن المتانة والأداء الطويل الأمد.
ميزة التشحيم الذاتي CUP (Cast-in-Place) تلغي الحاجة إلى التشحيم الخارجي ، مما يقلل من متطلبات الصيانة ويزيد من كفاءة التشغيل.هذه التكنولوجيا تضمن إمدادات مستمرة من الزيوت إلى أسطح الاتصال، والحد من الاحتكاك والارتداء، حتى تحت الأحمال العالية والسرعات.
توفر لوحة البرونز العلوية CAM خيارات حجم مخصصة لتلبية متطلبات التطبيق المحددة. هذه المرونة تسمح بالاندماج السلس في أنظمة ميكانيكية مختلفة ،ضمان الأداء الأمثل والموثوقيةعندما يكون الحجم القياسي أو الأبعاد الفريدة، يمكننا تصنيع اللوحة لمواصفات دقيقة.
بالإضافة إلى خصائص التشحيم الذاتي والقدرة على التخصيص ، تظهر لوحة البرونز العلوية CAM أيضًا مقاومة تآكل ممتازة وخصائص ميكانيكية.يمكنها تحمل درجات الحرارة القاسية والبيئات القاسية، مما يجعلها مناسبة للاستخدام في مجموعة واسعة من البيئات الصناعية.
بشكل عام، لوح البرونز العلوي CAM مع تكنولوجيا التشحيم الذاتي CUP والحجم المخصص هو حل قوي وموثوق به للتطبيقات الصناعية التي تتطلب أداء عالية ومتانة.هندسته الدقيقة وتصميمها المبتكر تجعله خيار موثوق به لضمان التشغيل السلس والفعال.
صفيحة تآكل مقاومة للتآكل المزينة ذاتياً صفيحة النحاس الجرافيتية
لوحة الزحف الكامي للكتلة المتعاقبة القسرية طابع الموت المكونات الخنق CKFV CKFW CKFC CKFB
مكونات شرائح الكاميرا الحالية:CAM Upper Plate CUP
CAM الصفيحة العليا، المكون القياسي الخالي من الزيت للطابع المعدني.
النموذج: 25CUP
25CUPW مواد البرونز: سبيكة النحاس + المزلق الصلب الخالي من الزيت
25CUPF مادة الحديد المصبوب: FC250 + المزلق الصلب الخالي من الزيت
مواد الصلب: S45C + المزلق الصلب الخالي من الزيت
25CUPS مادة محصورة: سبيكة محصورة
النموذج
25CUP/25CUPW/25CUPF/25CUPS/25CUPI
رمز المصنع
CUP/CUPW/CUPF/CUPS/CUPI/SOPF/SOPS/SOPX/SOPW/FUP/CUN/SUP
| التكوين والخصائص | ||||||||||||||||
| dg | DIN | المواد لا، لا، لا نموذج التسليم1) |
التعيين | معيار ASTM | الوزن النسبي | الخصائص الفيزيائية (على الأقل) | ||||||||||
| المعيار | سبيكة لا، لا، لا |
DIN | ASTM | الكثافة | 0.2% التوتر |
الجهد قوة |
التوتر | المودولوس | صلابة | التطبيق | ||||||
| الرمز | ρ | δy | δT | |||||||||||||
| الوحدة | % | % | غرام/سم3 | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | كوسن7زينب | B 584 | C932 00 | كيو 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 مسموح به الحد الأقصى للجزء ن20 (إس بي 0)3 |
كيو 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 ن1 (إس بي 0)35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | المعيار المواد اللازمة معظم الطلبات الدولية الموحدة |
||
| 2.1090.03 | كوسن7زينب | ب 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | كوسن7زينب | ب 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | غير موحد بعد | كيو 84 - 87 SN 11 - 13 1 - 2 المسموح بها نيترويل 0.8 - 1.5 الحد الأقصى للجزء ن20 (إس بي 0)2 (بي 0)2 |
كيو 85 - 88 SN 10 - 12 1 - 15 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | مادة عالية الأحمال و/أو الإجهاد التآكل الهجوم الدولي جزئياً فقط الموحدة |
|||
| 2.1061.03 | CuSn12Pb | غير موحد بعد | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | ب 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | كوال10ني | B 584 | C955 00 | 75 دقيقة 8،5 إلى 110 نـي 4.0 - 65 في 3.5 - 5.5 مسموح به الحد الأقصى للجزء -ثلاثة3 |
كيو مين 78 ال 10 - 115 ناي 3 - 55 في 3 - 5 في الحد الأقصى ثلاثة.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | المواد الأحمال الشديدة و/ أو مرتفعة تآكل البيئات الدولية الموحدة |
||
| 2.0975.02 | كوال10ني | ب 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | كوال10ني | ب 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | كوال10ني | ب 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | كيو 60 - 67 ال 3 - 7 في 1.5 - 4 Mn 2.5 - 5 فترة الراحة مسموح به الحد الأقصى للجزء لا أكثر من 3 |
كيو 60 - 66 الـ5 - 75 في 2 - 4 Mn 2.5 - 5 Zn 22 - 28 لا أكثر من 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | المواد أعلى الأحمال بدون هجوم تآكل الدولية جزئياً معايرة إلى مساحة واسعة |
||
| 2.0598.02 | CuZn25Al5 | ب 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | ب 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | كوسن12 | غير موحد بعد | كيو 84 - 88 SN 11 - 13 Pb 1 ن20 (إس بي 0)2 (بي 0)2 |
كيو 85 - 88 SN 10 - 12 1 - 15 ناي 0.8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | مادة ذات المقاومة الجيدة للارتداء التآكل ومياه البحر مقاومة الدولية جزئياً الموحدة |
|||
| 2.1052.03 | كوسن12 | غير موحد بعد | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | كوسن12 | غير موحد بعد | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| (1) نموذج التسليم: .01 = صب الرمل .02 = صب الجاذبية .03 = صب الطرد المركزي .04 = صب مستمر | ||||||||||||||||
| النموذج | W | (ل) | T | W1 | L1 | L2 | د | S |
| 25CUPW 25CUPF 25 مكعب 25CUPI |
55 | 180 | 25 | 37.5 | 120 | 30 | 18 | 24 |
| 70 | 160 | 50 | 110 | 25 | 18 | 25 | ||
| 200 | 75 | 25 | 25 | |||||
| 240 | 90 | 30 | 30 | |||||
| 85 | 200 | 28 | 60 | 75 | 25 | 22 | 30 | |
| 240 | 90 | 30 | ||||||
| 300 | 80 | 30 | ||||||
| 350 | 90 | 40 | ||||||
| 100 | 200 | 75 | 25 | |||||
| 240 | 90 | 30 | ||||||
| 300 | 80 | 30 | ||||||
| 350 | 90 | 40 |
ارتداء الأطباق والشرائط والأحذية
يمكن توفير القطع بأحجام وأشكال مختلفة ، مع أبعاد تتراوح من بضع سنتيمترات إلى أطوال 12 قدمًا أو أكثر.يتم توفير الشامفر لضمان أن السطح بأكمله يتم تزيينه.
لوحات الارتداء يمكن طلبها مع جميع سبائك البرونز التي نبيعها
VIIPLUSمتخصصة في تصدير وتسويق الجملة وتوريد مجموعة عالية الجودة من لوحات البرونز المملوءة بالجرافيت المستخدمة في أدوات الصلب والآلات المعدنية.تم تصميم الأدغال المقدمة وفقا لاحتياجات عملائنا ويتم تقديرها كثيرا من قبل عملائنا المشهورينبالإضافة إلى ذلك، تم تصميم "بوش" المقدمة من قبل خبراء الموردين لدينا باستخدام المواد الخام من الدرجة الأولى والتكنولوجيا الحديثة وفقا لمعايير الصناعة المعمول بها.
لوحات الارتداء تقود وتسيطر على الحركة الخطية عندما تكون هناك قوى ثقيلة لمواجهة. هذه الألواح تعمل كحاملات خطية لتوجيه ومراقبة الحركة. National Bronze Mfg.يقدم أنواع مختلفة من لوحات البرتونة البرونزية، تتراوح من ألواح البرونزية غير المنتهية إلى المكونات المصنعة بالكامل.
لوحات الارتداء
لوحات الارتداء تستخدم لتوجيه والتحكم في الحركة الخطية عندما تكون هناك قوى عالية عليك أن تكافح مع.يجدون العديد من التطبيقات الأخرى في القوالبآلات خاصة ومعدات ثقيلة.
تنتج شركة "فيليبوس" لوحات مقاومة للاستعمال تلبي جميع معايير الصناعة.تتوفر لوحات التآكل VIIPLUS في مجموعة واسعة من الأقسام القياسية والأحجام المترية وتتوفر في الصلب أو البرونز الألومنيوم مع أو بدون غرافيت ذاتية التشحيم.
إذا لم تعمل ورقة قياسية، يمكن لـ VIIPLUS إنشاء تكوينات مخصصة من حيث التكلفة لأحجام خاصة أو أنماط الثقوب أو أنماط الجرافيت.
تحقق أيضًا من قسم الشرائط الهشاشة لدينا. الشرائط الوقائية هي لوحات ارتداء برونزية مماثلة مع منتج مضغ صلب (غرافيت) ولكنها متوفرة في نطاق أوسع من الأحجام.
الآن نقدم سلسلة قياسية من الشرائط الذاتية المزينة
1يسمح بالعمل بدون صيانة وطويل الأمد
2مناسبة لحملات ثابتة وديناميكية عالية
3مع معامل اصطدام منخفض ومتساوي وبدون تأثيرات الانزلاق
4مناسبة للتراب والآكل والحمل الصدماتي و تحميل الحواف
5المادة الأساسية قدمت قدرة جيدة على امتصاص الصدمات
6يمكن استخدامها على نطاق واسع من درجات الحرارة
7مناسبة للتحرك إلى الأمام والخلف والدوران والتذبذب مع تردد البدء وصعوبة في صنع حوادث فيلم الزيت.
8مع معدل ارتداء منخفض وعمر خدمة طويل.
لوحة الارتداء الأحجام القياسية البرونزية البوشة الجرافيت لوحة البرونزية
| المواد | CuZn25Al5 | كوسن5بي5زين5 | CuAl10Ni5Fe5 | كوسن12 | CuZn32Al5Ni3 |
| الكثافة | 8 | 8.9 | 7.8 | 8.9 | 8 |
| صلابة HB | >210 | > 70 | > 150 | >95 | >280 |
| قوة الشد N/mm2 | > 750 | >200 | > 600 | >260 | >540 |
| قوة الصعود N/mm2 | > 450 | >90 | >260 | > 150 | > 450 |
| الطول % | >12 | >15 | >10 | >8 | >0.3 |
| معامل التوسع الخطي |
1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C | 1.8x10-5/°C |
| الحرارة القصوى | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40 ~ + 150 |
| الحمولة القصوى N/mm2 | 100 | 60 | 50 | 70 | 150 |
| السرعة القصوى (جافة) م/دقيقة | 15 | 10 | 20 | 10 | 15 |
| ماكس. PV N/mm2*m/min (التشحيم) |
200 | 60 | 60 | 80 | 200 |
| تشوهات الضغط 300N/mm2 |
<0.01ملم | <0.05 ملم | <0.04 ملم | <0.05 ملم | <0.005 ملم |
· يوفر سطح ارتداء طويل الأمد
·معدل الاحتكاك المنخفض
· لا يوجد ثقب مسبق الحفر يساوي مرونة نموذج التثبيت
يتم استخدام لوحات التآكل أو الغطاء لمنع تلف الآلات الرئيسية بسبب التآكل أو الاصطدام وزيادة عمر الآلة.
أمثلة على الآلات أو المكونات التي قد تتطلب لوحات ارتداء أو غطاء هي:
·المحطمات
·المحطمات
·معدات الصهارة
·معدات مصانع الصلب والألومنيوم
·المعدات الثقيلة لتحريك الأرض وتغطيتها
وتشمل التطبيقات الأخرى للصلب المقاوم للكش:
· ضع الشفرات
·طائرات الهليكوبتر
·المسحوقات
·أدوات التعدين
·القطع
·تطبيقات الصحافة
·تطبيقات الصحافة
· ضع الحلقات
·ضع على الأجزاء
· مقشرات الكؤوس
لوحات الارتداء ومنتجات الارتداء متوفرة في:
