| الاسم التجاري: | bronzelube.com |
| رقم الطراز: | جلبة مستقيمة: برونزية مع مادة تشحيم صلبة مضمنة ، خالية من الرصاص |
| الـ MOQ: | لوحات التآكل البرونزية الدقيقة وأجزاء التشحيم مصنوعة حسب الطلب |
| السعر: | US$0.11 - US$21.11 / Pieces,NEGOTIABLE |
| شروط الدفع: | TT مقدما ، L / C ، ويسترن يونيون |
| القدرة على التوريد: | لوح منزلق ذاتي التشحيم خالٍ من الزيت مع مجموعة تحمل أبعاد التصنيع من سبائك النحاس |

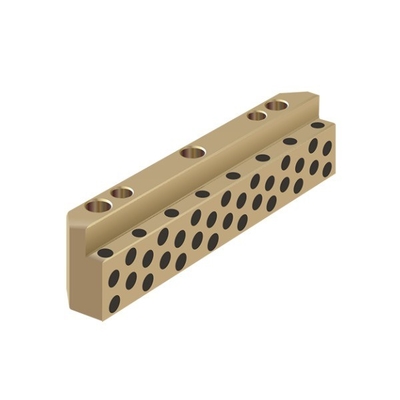

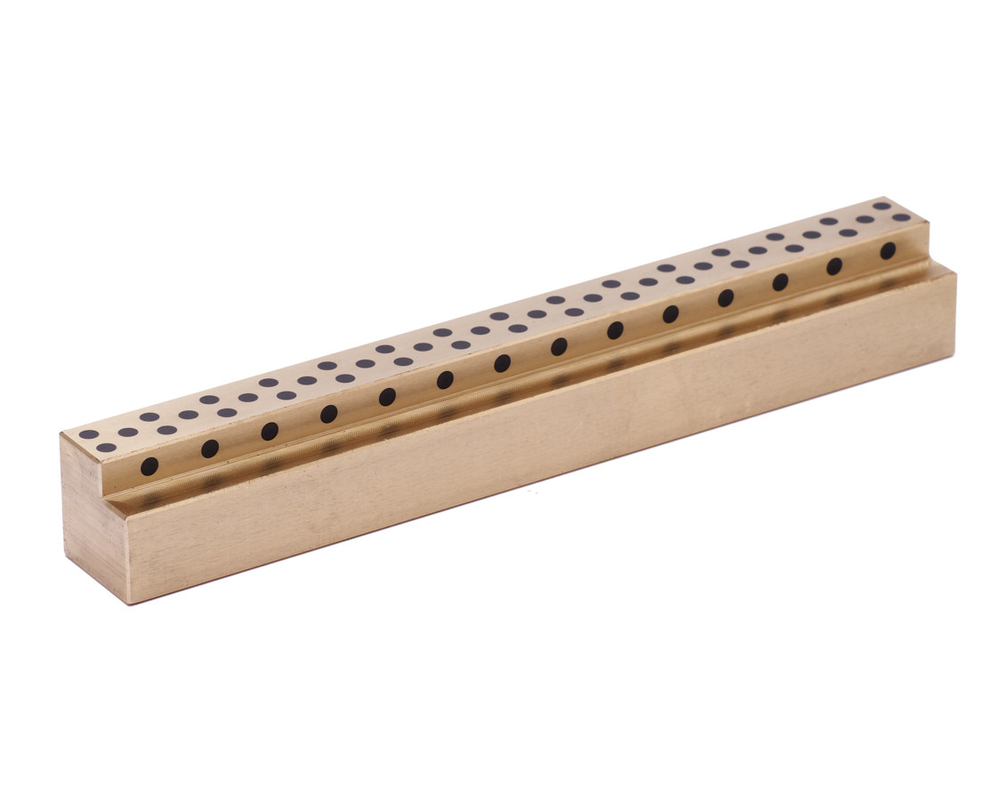

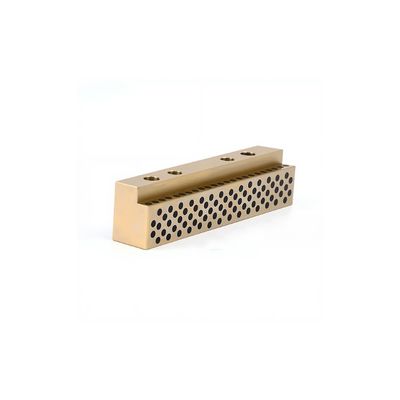

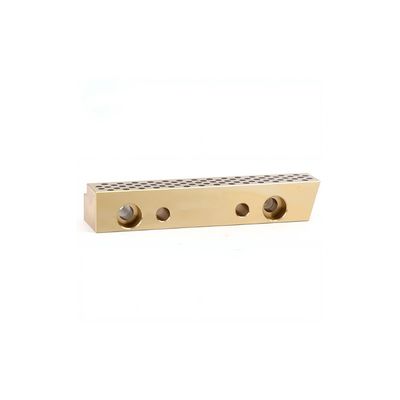

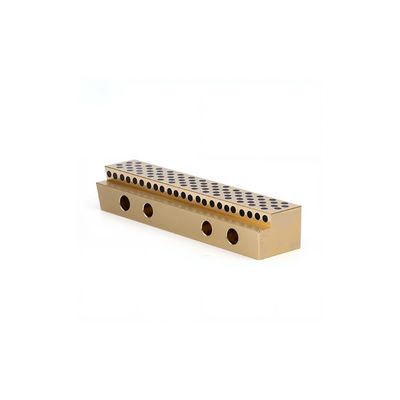

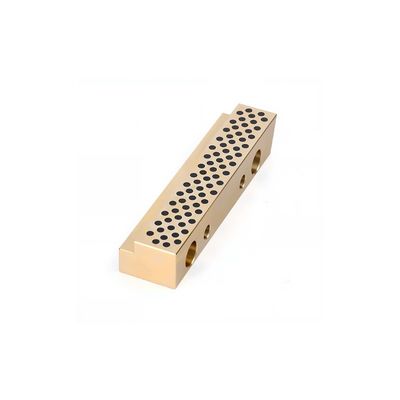

تم تصميم لوحات برونز ستاندرد L-Shaped SOVL لتقديم أداء التشحيم الذاتي الخالي من الزيت في مجموعة متنوعة من التطبيقات الصناعية.المادة البرونزية المستخدمة في بناءها توفر مقاومة ملابس ومتانة استثنائية، مما يجعلها مناسبة للبيئات ذات الحمل العالي والاحتكاك العالي.
التصميم على شكل L لهذه الألواح يسمح بسهولة التثبيت والتكامل في الآلات والمعدات المختلفة.خصائص التشحيم الذاتي تعني أنها لا تتطلب تزيينًا إضافيًا، مما يقلل من تكاليف الصيانة ووقت التوقف التشغيلي.
يتم تصنيع لوحات SOVL بمعايير صارمة ، مما يضمن جودة وموثوقية ثابتة.أنها توفر سطح عمل سلس وفعال مما يساعد على تقليل الاحتكاك واللبس.
بشكل عام، لوحات برونز ستاندرد على شكل L SOVL هي حل فعال من حيث التكلفة وطويل الأمد للتطبيقات الصناعية التي تتطلب مكونات التشحيم الذاتي الخالية من الزيت.
في مجال التطبيقات الصناعية، الطلب على المواد عالية الجودة، ودائمة، وفعالة هو مستمر.الصفائح القياسية على شكل L من SOVL ظهرت كحل رائدهذه الألواح المصنوعة من سبائك النحاس العالية الجودة، تفتخر بتصميم فريد خال من الزيت،مما يجعلهم مُغيّرين للعبة في بيئات صناعية مختلفة.
| التكوين والخصائص | ||||||||||||||||
| dg | DIN | المواد لا، لا، لا نموذج التسليم1) |
التعيين | معيار ASTM | الوزن النسبي | الخصائص الفيزيائية (على الأقل) | ||||||||||
| المعيار | سبيكة لا، لا، لا |
DIN | ASTM | الكثافة | 0.2% التوتر |
الجهد قوة |
التوتر | المودولوس | صلابة | التطبيق | ||||||
| الرمز | ρ | δy | δT | |||||||||||||
| الوحدة | % | % | غرام/سم3 | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | كوسن7زينب | B 584 | C932 00 | كيو 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 مسموح به الحد الأقصى للجزء ن20 Sb 0.3 |
كيو 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 ن1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | المعيار المواد اللازمة معظم الطلبات الدولية موحد |
||
| 2.1090.03 | كوسن7زينب | ب 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | كوسن7زينب | ب 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | غير موحد بعد | كيو 84 - 87 SN 11 - 13 Pb 1-2 المسموح بها نيترويل 0.8 - 1.5 الحد الأقصى للجزء ن20 Sb 0.2 (بي 0)2 |
كيو 85 - 88 SN 10 - 12 (بي بي) 1 - 15 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | مادة عالية الأحمال و/أو الإجهاد التآكل الهجوم الدولي جزئيا فقط موحد |
|||
| 2.1061.03 | CuSn12Pb | غير موحد بعد | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | ب 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | كوال10ني | B 584 | C955 00 | 75 دقيقة 8،5 إلى 110 نـي 4.0 - 65 في 3.5 - 5.5 مسموح به الحد الأقصى للجزء -ثلاثة3 |
كيو دقيقه 78 ال 10 - 115 ناي 3 - 55 في 3 - 5 في الحد الأقصى ثلاثة.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | المواد الأحمال الشديدة و/ أو مرتفعة تآكل البيئات الدولية موحد |
||
| 2.0975.02 | كوال10ني | ب 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | كوال10ني | ب 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | كوال10ني | ب 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | كيو 60 - 67 ال 3 - 7 في 1.5 - 4 Mn 2.5 - 5 فترة الراحة مسموح به الحد الأقصى للجزء لا أكثر من 3 |
كيو 60 - 66 الـ5 - 75 فيتامين 2 - 4 Mn 2.5 - 5 Zn 22 - 28 لا أكثر من 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | المواد أعلى الأحمال بدون هجوم تآكل الدولية جزئياً معايرة إلى مساحة واسعة |
||
| 2.0598.02 | CuZn25Al5 | ب 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | ب 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | كوسن12 | غير موحد بعد | كيو 84 - 88 SN 11 - 13 Pb 1 ن20 Sb 0.2 (بي 0)2 |
كيو 85 - 88 SN 10 - 12 (بي بي) 1 - 15 ناي 0.8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | مادة ذات المقاومة الجيدة للارتداء التآكل ومياه البحر مقاومة الدولية جزئياً موحد |
|||
| 2.1052.03 | كوسن12 | غير موحد بعد | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | كوسن12 | غير موحد بعد | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1) نموذج التسليم: .01 = صب الرمل .02 = صب الجاذبية .03 = صب الطرد المركزي .04 = صب مستمر | ||||||||||||||||
تم تصميم لوحات SOVL القياسية على شكل L من سبائك النحاس عالية الجودة ، والمعروفة بتوصيلها الحراري والكهربائي الممتاز ومقاومتها للتآكل والقوة الميكانيكية.اختيار سبيكة النحاس كمادة يعزز من ملاءمة الألواح للبيئات الصناعية الصعبة حيث الصمود والموثوقية هي الأهمية.
واحدة من الميزات المتميزة لهذه الألواح هي تصميمها الخالي من الزيت. غالبًا ما تتطلب المكونات التقليدية تزيينًا منتظمًا للحفاظ على التشغيل السلس ومنع التآكل.لوحات SOVL مصممة للقضاء على هذه الحاجة، مما يقلل من متطلبات الصيانة ويزيد من الكفاءة. هذه الميزة مفيدة بشكل خاص في القطاعات التي يمكن أن تلوث التشحيم المنتجات أو يصعب إدارتها.
لوحات SOVL القياسية على شكل L متوفرة بأبعاد محددة ، مصممة لتلبية متطلبات صناعية متنوعة. يمكن للعملاء اختيار لوحات بسُمك [أدخل سمك] ملم ،عرض [إدراج عرض] ملم، وطول [إدراج طول] ملم، مما يضمن تناسبًا مثاليًا لتطبيقاتهم المحددة. هذا المستوى من التخصيص يسمح بمزيد من التنوع والقدرة على التكيف في استخدامات مختلفة.
جانب جديد آخر من هذه الألواح هو إدراج ثقوب التشحيم الذاتي. تم تصميم هذه الثقوب استراتيجيا لتحسين أداء الألواح وطول العمر.أنها توفر مصدر ثابت من التشحيم من داخل، مما يزيد من الحد من الحاجة إلى الصيانة الخارجية وضمان التشغيل السلس على مدى فترة طويلة.
توجد لوحات SOVL القياسية على شكل L تطبيقات في العديد من القطاعات الصناعية ، بما في ذلك التصنيع والسيارات والطيران والفضاء والبناء.صلابتها وكفاءتها تجعلها مثالية لبيئات عالية الإجهاد حيث فشل المكونات ليس خيارا.
فمن خلال تقليل تواتر الاستبدال وتقليل وقت التوقف بسبب الصيانة،هذه الألواح تقدم حلًا فعالًا من حيث التكلفة على مدى حياتها.
التصميم الخالي من الزيت لألواح SOVL لا يقلل من تكاليف الصيانة فحسب بل يقلل أيضا من التأثير البيئي.هذه الألواح تساهم في عملية صناعية أكثر نظافة واستدامة.
الصفائح القياسية ذات الشكل L تمثل تقدماً كبيراً في المواد الصناعيةوخصائص التشحيم الذاتي تجعلها أصل لا يقدر بثمن في تطبيقات صناعية مختلفةمن خلال تحسين الأداء، والحد من احتياجات الصيانة، وتقديم فوائد بيئية،هذه اللوحات تبرز كدليل على الهندسة المبتكرة والممارسات المستدامة في القطاع الصناعي.
| SOVL 15-205-12 | 15 | 205 | 12 | 5 | 5 | ||
| SOVL 20-205-17 | 20 | 205 | 17 | 7 | 5 | ||
| SOVL 20-320-17 | 20 | 320 | 17 | 7 | 5 | ||
| SOVL 20-605-17 | 20 | 605 | 17 | 7 | 5 | ||
| SOVL 20-205-22 | 20 | 205 | 22 | 7 | 5 | ||
| SOVL 20-320-22 | 20 | 320 | 22 | 7 | 5 | ||
| SOVL 20-605-22 | 20 | 605 | 22 | 7 | 5 | ||
| SOVL 28-205-27 | 28 | 205 | 27 | 10 | 8 | ||
| SOVL 28-320-27 | 28 | 320 | 27 | 10 | 8 | ||
| SOVL 28-605-27 | 28 | 605 | 27 | 10 | 8 | ||
| SOVL 28-205-36 | 28 | 205 | 36 | 10 | 8 | ||
| SOVL 28-320-36 | 28 | 320 | 36 | 10 | 8 | ||
| SOVL 28-605-36 | 28 | 605 | 36 | 10 | 8 | ||
| SOVL 28-205-46 | 28 | 205 | 46 | 10 | 8 | ||
| SOVL 28-320-46 | 28 | 320 | 46 | 10 | 8 | ||
| SOVL 28-605-46 | 28 | 605 | 46 | 10 | 8 | ||
| SOVL 40-205-66 | 40 | 205 | 66 | 22 | 12 | ||
| SOVL 40-320-66 | 40 | 320 | 66 | 22 | 12 | ||
| SOVL 40-605-66 | 40 | 605 | 66 | 22 | 12 | ||
| SOVL 40-205-86 | 40 | 205 | 86 | 26 | 12 | ||
| SOVL 40-320-86 | 40 | 320 | 86 | 26 | 12 | ||
| SOVL 40-605-86 | 40 | 605 | 86 | 26 | 12 | ||
| اسم المادة | العرض W | الطول L | الارتفاع H | h | أنا |
|---|
| سرعة الانزلاق v: | 30 متر/دقيقة |
| المواد الأساسية: | النحاس الخاص (SO#50SP2) |
| مزلق ذاتياً: | نعم.. |
| المزلق: | الجرافيت |
| ضغط السطح P: | 100 N/mm2 |
| قيمة P*v: | 200 N/mm2 × m/min |
| درجة حرارة العمل: | -50 درجة مئوية / +200 درجة مئوية (أكثر من 300 درجة مئوية) |
| معامل الاحتكاك: | 0,07 |
يمكن استخدامه لفترات طويلة بدون صيانة
مصممة لحملات ثابتة وديناميكية عالية جداً
لديها معامل اصطدام منخفض جداً وسلس بدون "التصاق".
المقاومة للغبار والآكل والاصطدام والحمل على الحواف
امتصاص الصدمات الجيد للأسطوانات المعدنية
القدرة على الاستخدام على نطاق واسع من درجات الحرارة.
مناسبة للتطبيقات التي يصعب فيها تشكيل فيلم زيت عند بدء تشغيله بشكل متكرر مثل التداول المتبادل والدوران والتذبذب.
لديها معدل ارتداء منخفض للغاية وعمر خدمة طويل.
الدرجة |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
المواد |
CuZn25AI5Mn4Fe3 |
كوسن5بي5زين5 |
CuAI10Ni5Fe5 |
كوسن12 |
CuZn25AI5Mn4Fe3 |
الكثافة |
8 |
8.9 |
7.8 |
8.9 |
8 |
صلابة |
≥210 |
≥ 70 |
≥ 150 |
≥75 |
≥235 |
قوة السحب |
≥750 |
≥ 250 |
≥ 500 |
≥270 |
≥800 |
قوة العائد |
≥ 450 |
≥90 |
≥260 |
≥ 150 |
≥ 450 |
الطول |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
معامل التوسع الخطي |
1.9×10-5/°C |
1.8×10-5/°C |
1.6×10-5/°C |
1.8×10-5/°C |
1.9×10-5/°C |
ماكس.تيمب. |
-40~+300 درجة مئوية |
-40~+400 درجة مئوية |
-40~+400 درجة مئوية |
-40~+400 درجة مئوية |
-40~+300 درجة مئوية |
الحمل الديناميكي القصوى |
100 |
60 |
50 |
70 |
120 |
السرعة القصوى (جافة) |
15 |
10 |
20 |
10 |
15 |
N/mm2*m/s ((التشحيم) |
200 |
60 |
60 |
80 |
200 |
تشوهات الضغط |
< 0.01 ملم |
< 0.05 ملم |
< 0.04 ملم |
< 0.05 ملم |
< 0.005 ملم |
رقم المنتج |
التركيبات الكيميائية |
||||||||
VSB-50 |
كيو |
زين |
ال |
في |
م |
نعم |
نـي |
(إس إن) |
Pb |
60~66 |
22~28 |
5.0~80 |
2.0~40 |
2.5 ~ 5.0 |
<0.1 |
<0.5 |
<0.2 |
<0.2 |
|
أشكال العوارض المصنوعة حسب الطلب: أشكال قياسية بأبعاد خاصة، أدوات التدفق، أدوات التدفق المزدوجة، نصف العوارض، الأشكال الخاصة التي يتم الحصول عليها عن طريق الطابع أو الرسم العميق،تصاميم محامل مخصصة.
