| الاسم التجاري: | VIIPLUS |
| رقم الطراز: | لوحات خالية من الزيت ، |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | محامل الجرافيت الصين، المصنعين، الموردين، المصنع، بيع بالجملة، محامل المجلة المعدنية، محامل PTFE الم |

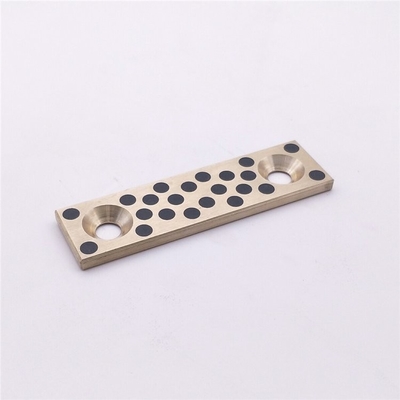

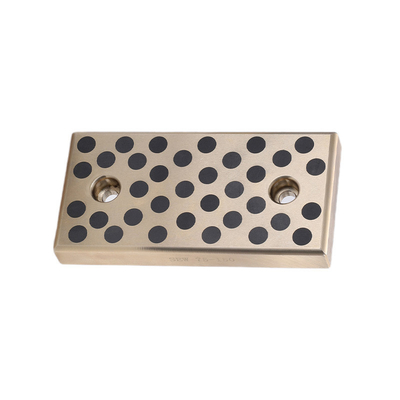

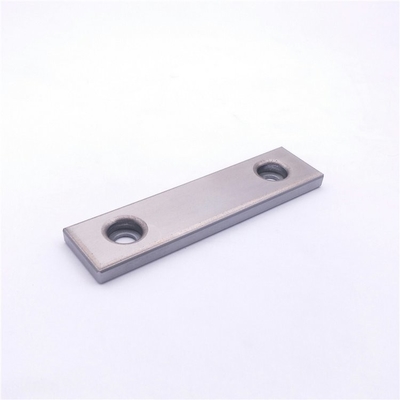

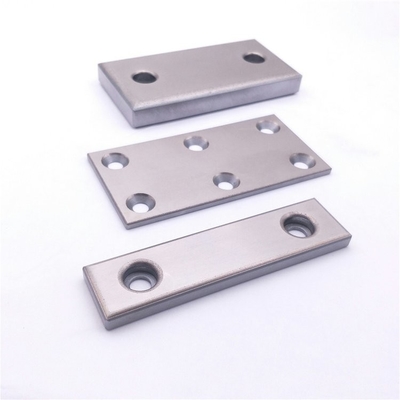

أقدم لوحة الارتداء رقم 2000، مصممة خصيصاً مع بناء جدار رقيق وسمك 5 ملم.يتم تخصيصها بالكامل لتلبية الاحتياجات الفريدة والمواصفات لعملائنا.
تصميم الجدار الرقيق لا يقلل فقط من الوزن الإجمالي للصفيحة ولكن أيضا يحافظ على سلامتها الهيكلية، وضمان أنه يمكن أن تتحمل الأحمال الثقيلة والظروف الحادة.سمك 5 ملم يوفر متانة كافية مع البقاء خفيفة الوزن وسهلة التثبيت.
كلوحة ارتداء من نوع CWT، تم تصميمها خصيصا للتطبيقات التي تتطلب درجة عالية من مقاومة الارتداء.أو أي بيئة صناعية أخرى، هذه اللوحة مصممة لتستمر
الطبيعة المخصصة لهذه لوحة الارتداء تعني أنه يمكن تخصيصها لتناسب أي تطبيق أو آلة محددة.يمكننا ان نصنع لوحة تلبي احتياجاتك تماما.
باختصار، لوحة ارتداء رقم 2000 مع تصميم الجدار الرقيق، سمك 5 ملم،وتصنيف CWT من النوع هو حل قوي وموثوق به لأي تطبيق صناعي يتطلب مقاومة ارتداء عاليةطبيعته المخصصة تضمن أنه يمكن تخصيصها لتلبية الاحتياجات الفريدة لأي عميل أو تطبيق.
# 2000 لوحة حجم صفيحة الحائط الرقيق 5 ملم
مكونات الأتمتة حركة خطية. لوحات خالية من الزيت، قوالب الدليل لوحات زيت خالية من الزيت، محامل اقتصادية قابلة للاستخدام في أي اتجاه زحف
سلسلة برونز بوشينغ 2000S هي # 2000 # تسمين الذاتي لوحة ارتداء الحائط الرقيق 5 ملم نوع (CWT) محامل مصنوعة من سبيكة خاصة حديثة التطوير،حيث يتم تزيين الزيوت الصلبة المصنوعة بشكل رئيسي من الجرافيت وتحويلها إلى مزيد من الزيت.
برونز بوشينغ # 2000 هو محمل متعدد الطبقات المركب # 2000 Wear Plate Thin Wall 5 mm Type (CWT) مع سطح انزلق من مادة معقمة خاصة ومع معدن خلفي مصمم من الصلب.الطبقة المتصاعدة تستخدم تصفية التشتت من المزلق الصلب الذي يتكون أساسا من سبيكة نحاس خاصة والجرافيت.
الحاجز البرونزي # 2000 ارتداء صفيحة الحائط الرقيق 5 ملم نوع (CWT) > محمل معدني
السمات
يسمح التشويش التشويشي للمزلق الصلب بمحامل # 2000 Wear Plate Thin Wall 5 mm Type (CWT) للاستخدام بنجاح في اتجاهات الحركة التعسفية والوقوف في حركة دقيقة للغاية.
لا يتطلب الزيت
يقدم مقاومة ممتازة للحمل واللبس، أو اختلافات السرعة.
العينة ومادة اللوحة للتجهيز الإضافي متوفرة.
صفيحة الزيت المغطاة بالزيت المختلطة مع المزلق الصلب المتشتت
| لا. | DIN | المادة رقم | التعيين | معيار ASTM | نسبة | الكثافة (g/cm3) | 0.2٪ الإجهاد (MPa) | قوة الشد (MPa) | الجهد (%) | E-module (MPa) | صلابة (HB) | التطبيقات |
| 1 | 1705 | 2.1090.01 | كوسن7زينب | B 584 | Cu 81 - 85، Sn 6 - 8، Zn 3 - 5، Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | تستخدم على نطاق واسع في مجال صناعة السيارات والفضاء والهندسة البحرية للمكونات التي تتطلب قوة جيدة ومقاومة للتآكل. معترف بها دوليًا بسبب تنوعها وأدائها. |
| 2.1090.03 | كوسن7زينب | ب 271 | Cu 81 - 85، Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | كوسن7زينب | ب 505 | Cu 81 - 85، Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | لم يتم توحيدها بعد | Cu 84 - 87، Sn 11 - 13، Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | تستخدم عادة في تصنيع المحامل والحافظات والمكونات التي تتطلب قدرة عالية على الحمل ومقاومة الارتداء ، وخاصة في التطبيقات البحرية والصناعية. |
| 2.1061.03 | CuSn12Pb | لم يتم توحيدها بعد | كيو 85 - 88، سن 10 - 12، بي بي 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | ب 505 | كيو 85 - 88، سن 10 - 12، بي بي 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | كوال10ني | B 584 | كوب من 75، أل 8.5 - 11.0ناي 4.0 - 65، Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | تستخدم في الملاحة البحرية والفضاء والآلات الثقيلة لتصنيع المحامل والمكونات التي تتطلب قوة عالية ومتانة. معروفة بالحمولات الشديدة والبيئات القاسية التآكل. |
| 2.0975.02 | كوال10ني | ب 30 | كوب من 75، أل 8.5 - 11.0ناي 4.0 - 65، Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | كوال10ني | ب 271 | كوب من 75، أل 8.5 - 11.0ناي 4.0 - 65، Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | كوال10ني | ب 505 | كوب من 75، أل 8.5 - 11.0ناي 4.0 - 65، Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60-67، Al 3-7، Fe 1.5-4، Mn 2.5-5، Zn بقية | 8.2 | 450 | 750 | 8 | 115,000 | 180 | تستخدم في المحامل الثقيلة والمكونات الهيدروليكية والأجهزة البحرية مصممة لحملات عالية ومقاومة للهجوم التآكل. |
| 2.0598.02 | CuZn25Al5 | ب 30 | كيو 60-66، أل 5-75، Fe 2-4، Mn 2.5-5، Zn 22-28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | ب 271 | كيو 60-66، أل 5-75، Fe 2-4، Mn 2.5-5، Zn 22-28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | كوسن12 | لم يتم توحيدها بعد | كيو 84 - 88، سن 11 - 13، بي بي 1، ني 2.0، Sb 0.2، P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | تستخدم عادة في تصنيع المحامل والدوائر والمكونات التي تتطلب مقاومة ارتداء عالية. معروفة بسهولة التصنيع الجيدة ومقاومة التآكل ، وخاصة في بيئات مياه البحر.جميع حقوق المحتوى المدرج محجوزة بواسطة https://www.viiplus.com/ |
| 2.1052.03 | كوسن12 | لم يتم توحيدها بعد | كيو 85 - 88، سن 10 - 12، بي بي 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | كوسن12 | لم يتم توحيدها بعد | كيو 85 - 88، سن 10 - 12، بي بي 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| ملاحظة: رموز استمارة التسليم: .01 = صب الرمل، .02 = صب الجاذبية .03 = صب الطرد المركزي .04 = صب متواصل | ||||||||||||
# 2000 لوحة حجم صفيحة الحائط الرقيق 5 ملم
| رقم الجزء | العرض W (ملم) | الطول L (ملم) |
| CWT-100100 | 100 | 100 |
| CWT-100125 | 100 | 125 |
| CWT-100150 | 100 | 150 |
| CWT-22100 | 22 | 100 |
| CWT-22150 | 22 | 150 |
| CWT-2250 | 22 | 50 |
| CWT-2275 | 22 | 75 |
| CWT-28100 | 28 | 100 |
| CWT-28150 | 28 | 150 |
| CWT-2850 | 28 | 50 |
| CWT-2875 | 28 | 75 |
| CWT-38100 | 38 | 100 |
| CWT-38150 | 38 | 150 |
| CWT-3850 | 38 | 50 |
| CWT-3875 | 38 | 75 |
| CWT-48100 | 48 | 100 |
| CWT-48150 | 48 | 150 |
| CWT-4875 | 48 | 75 |
| CWT-75100 | 75 | 100 |
| CWT-75125 | 75 | 125 |
| CWT-75150 | 75 | 150 |
| CWT-7575 | 75 | 75 |
| أنواع لوحات التآكل | ||||
| المواد | سمك | الرمز رقم | الخصومات | |
| المعادن العادية | النوع غير الزيتي | |||
| FC250 | الجرافيت |
20 | الـ SESF | أداء زحلق ممتاز في الحمل المنخفض والسرعة المتوسطة. |
| 20 | SESFT | |||
| SS400 | حفر مسحوق النحاس | 20 | SOX | أداء زحف ممتاز عند انخفاض الحمل المتوسط والسرعة المتوسطة. مع الطبقة المختلطة باستخدام مسحوق النحاس والجرافيت ، حدوث النوبات محدود جداً. |
| 20 | SOXT | |||
| S45C | 10 | TWX | ||
| 10 | TWXT | |||
| سبائك النحاس | الجرافيت | 20 | SESW | ممتازة في مقاومة الحمل واللباسأداء زحلق ممتاز في الحمل العالي والسرعة المنخفضة. المقاومة. يتم إظهار أداء جيد في التناوب والبدء والتوقف المتكرر. |
| 20 | الـ SESWT | |||
| 10 | TWP | |||
| 10 | TWPT | |||
| 5 | UWP | |||
| الصلب (S45C) | الجرافيت | 20 | FRP | وبما أن صلابة السطح هي HRC40 أو أكثر ، فهي ممتازة في مقاومة الارتداء. |
| الصلب (SKS3) | 20 | TSP | وبما أن صلابة السطح هي HRC58 أو أكثر ، فهي ممتازة للغاية في | |
| نطاق الخدمة | |
|---|---|
| ظروف التشحيم | جاف |
| نطاق درجة حرارة العمل (°F) |
-40 إلى +248 |
| ضغط الاتصال القصوى المسموح به: (N/mm2) |
29 |
| السرعة القصوى المسموح بها: V (m/s) |
1.00 |
| القيمة الشمسية القصوى المسموح بها (N/mm2・m/s) |
1.63 |
■ قابلة للخدمة دون الحاجة إلى التشحيم. تظهر أداء أعلى عند الزيت.
■ يسمح المزلق الصلب الموزع بالحركة في أي اتجاه.
■ يحتوي على معامل انخفاض الاحتكاك ومقاومة ارتداء متفوقة إلى حد ما.
■ أسعار أقل من # 2000 ارتداء ألواح الحائط الرقيق 5 ملم نوع (CWT) مع قاعدة سبيكة النحاس.
Oilles 2000 bushing sleeve is a Sintered Multi-Layer #2000 Wear Plate Thin Wall 5 mm Type (CWT) Bearings bushing sleeve made of a special sintered material which forms the sliding surface and the steel material forms the support.
الصفوف المصنعة مصنوعة من سبيكة خاصة من النحاس والنيكل تحتوي على مادة مطاطية ثابتة متناثرة بشكل متساو، والمكون الرئيسي لها هو الجرافيت.سيتم إطلاق مواد التشحيم الصلبة على الصبغ متعدد الطبقات # 2000 ارتداء لوحة الحائط الرقيق 5 مم نوع (CWT) محامل سطح الغطاء البخاخ عند حدوث ارتداءهذا يضمن انخفاض معامل الاحتكاك أثناء التشغيل.
وبالإضافة إلى ذلك، يتم غسل هذه الطبقات المخفوقة بالزيت. وتشمل التطبيقات المشمولة لوحات التآكل لأدوات السيارات، والروبوتات الصناعية،ألواح الارتداء لآلات صناعة الدفع بالحقن البلاستيكية والربط متعدد الطبقات المتصاعد # 2000 ألواح الارتداء الحائط الرقيق 5 مم نوع (CWT) المحامل غلاف البوشة، آلات البناء، الخ
· يسمح المزلق الصلب المتشتت بالحركات في أي اتجاه ويقدم أداءً متفوقًا للحركات الدقيقة.
· قابلة للخدمة دون الحاجة إلى التشحيم.
· يحتوي على مقاومة تحميل متفوقة، وخصائص السرعة، ومقاومة الارتداء.
· المنتجات القياسية Oilles 2000 غطاء البوشينغ والألواح للمعالجة الإضافية متوفرة بأحجام مختلفة.
| ظروف التشحيم | جاف | التشحيم الدوري |
|---|---|---|
| نطاق درجة حرارة العمل (°C) |
-40+120 | -40+120 |
| ضغط الاتصال القصوى المسموح به: (N/mm2) |
24.5 | 49 |
| السرعة القصوى المسموح بها: V (m/s) |
0.50 | 1.00 |
| القيمة الشمسية القصوى المسموح بها (N/mm2・m/s) |
1.63 | 2.45 |
القيم الموجودة بين قوسين هي الضغوط الساكنةحمالة غطاء العلب متعددة الطبقات المصنعة، والتي هي ضغوطمحامل متعددة الطبقات المصنوعة من الغليانفي التطبيقات غير الحركة أو الحركة المنخفضة جداً (0.0017 م / ث).
| الكثافة | | غرام/سم3 | 6.3 |
|---|---|---|---|
| صلابة | JIS K 7202-2 | إدارة حقوق الإنسان | 60-95 |
| معدل غرس الزيت | | الحجم | 12 |
· القيم الموضحة أعلاه هي للطبقة المشددة.
· القيم الموضحة أعلاه هي القيم النموذجية، وليست القيم القياسية.
إذا تم شراء مادة برونز بوشينغ 2000 واستخدامها من خلال إنهائها، يجب أن تكون مغطاة بالزيت بعد المعالجة ومن ثم تجميعها في السكن.غطاء البوشينغ حاويات متعددة الطبقاتإذا تم تخزينها لفترة طويلة أو غسلها، يجب أن يتم غسلها بالزيت مرة أخرى ومن ثم تجميعه في الغطاء.غمر المعداتغطاء البوشينغ غطاء غطاء غطاء الغطاءفي زيت التشحيم لمدة 24 ساعة أو أكثر قبل استخدامه، إذا تم تعطيل غسل الزيت (عن طريق التسخين).
