| الاسم التجاري: | https://www.viiplus.com/ |
| رقم الطراز: | توجيه الشجيرات وغسالات الدفع |
| الـ MOQ: | 500 قطعة |
| السعر: | factory price |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | موك الصغيرة |

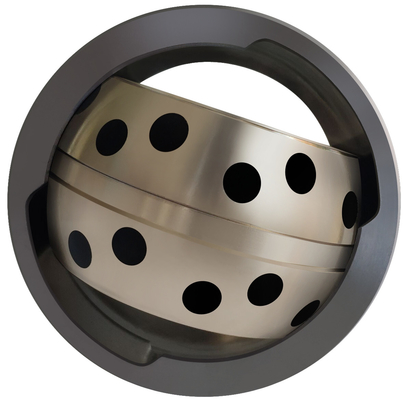

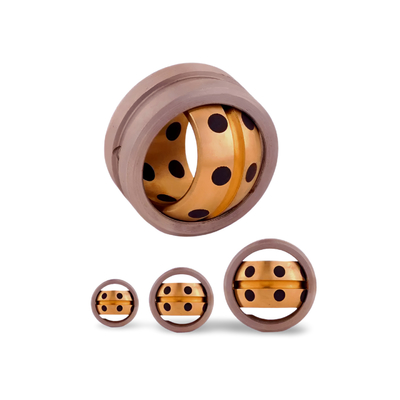

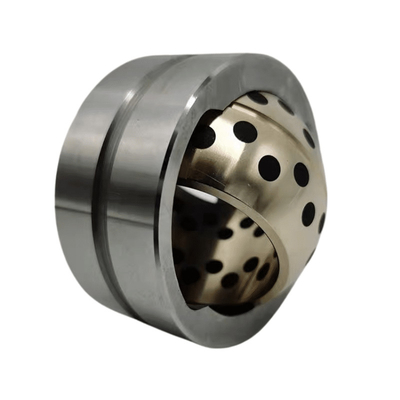

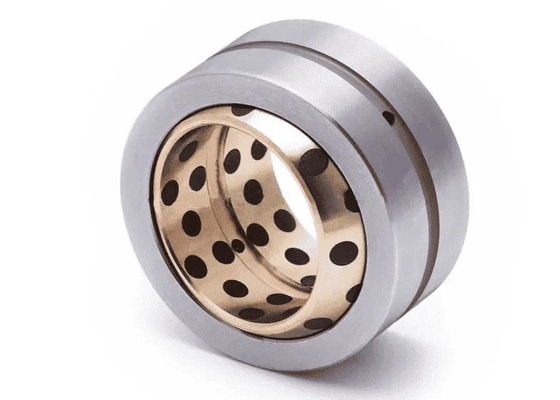

تحسين الأداء باستخدام محمل التذبذبمسطح كرويالـ SOBS
"حامل SOBS ذي الأداء العالي من الجرافيت المتذبذب الكروي" هو مصطلح فني يشير إلى نوع معين من المحامل. دعونا نقسم المصطلح لفهم مكوناته:
عالية الأداء: هذا يشير إلى أن المحامل مصممة للعمل مع متانة استثنائية، ودقة، و / أو القدرة على تحمل الحمل.
الجرافيت المضغوط: الجرافيت هو مادة تستخدم في كثير من الأحيان في المحامل بسبب خصائصها التشحيم الذاتي ومقاومة الارتداء."المغلق" يشير على الأرجح إلى عملية تصنيع محددة أو هيكل حيث يتم إدخال الجرافيت أو تطبيقه بطريقة معينة لتحسين أداء المحامل.
متذبذبة: يشير هذا إلى نمط حركة المحامل. تم تصميم المحامل المذبذبة للتعامل مع الحركة الزاوية أو الحركات المذبذبة ، والتي تظهر غالبًا في نقاط المحور أو المفاصل الدوارة.
مسطح كروي: محامل مستوي كروي هو نوع من المحامل الذي يسمح بحركات الدوران والانحناء على حد سواء. يسمح الشكل الكروي لسطح المحامل بالحركة متعددة الاتجاهات والمرونة.
الـ SOBS: يبدو أن هذا اختصار أو تسمية محددة لهذا النوع من المحامل. يمكن أن يكون اسم تجاري أو رقم نموذج أو اختصار قياسي يستخدم في الصناعة.
باختصار ، فإن SOBS ذي الأداء العالي المضغوط من الجرافيت المذبذب هو محمل مصمم لتطبيقات عالية الأداء ،يحتوي على غرافيت للزيت ومقاومة الارتداء، يتعامل مع الحركات المذبذبة ، ويسمح بالمرونة متعددة الاتجاهات ، وقد يكون له تسمية أو اسم تجاري محدد من SOBS.
في مجال الهندسة الميكانيكية ، تلعب محامل التذبذب دورًا لا غنى عنه في ضمان التشغيل السلس والأداء الأمثل عبر مجموعة لا حصر لها من التطبيقات. من بينها ، تبرز محامل السطح الكروية لتنوعها وكفاءتها في استيعاب حركات الدوران والتذبذب داخل الآلات.تحمل تصميم مستوي كروي في جوهرها، مما يسمح لها باستيعاب حركات الدوران والانحناء مع الحد الأدنى من الاحتكاك واللبس. ما يميزها هو دمج سدادات الجرافيت داخل هيكلها.هذه المقابس من الجرافيت تعمل كمواد تزيين صلبة، مما يوفر خصائص التشحيم الذاتي للمحامل.
يتميز المحامل السطحية الكروية بحلقاتها الداخلية والخارجية الكروية ، التي تضم سطح اتصال متحرك. هذا التصميم يمكنهم من استيعاب عدم التوجيه ، وانحراف العمود ،ودرجات مختلفة من الحركة الزاويةهذه المحامل عادة ما تكون مصنوعة من حلقات داخلية وخارجية مصنوعة من الفولاذ ذو الجودة العالية.سطح الاتصال المنزلق قد يحتوي على مواد مختلفة مثل الصلب على الصلب، الفولاذ على البرونز، أو الفولاذ على المركب.
إن تنوع وقوة المحامل السطحة الكروية تجعلها لا غنى عنها في مجموعة واسعة من الصناعات والتطبيقات.من الآلات الثقيلة ومعدات البناء إلى أنظمة الطيران والفضاء والسيارات، هذه المحامل تجد الاستخدام في بيئات متنوعة حيث الأداء الموثوق به والمتانة هي الأهمية القصوى.
في مجال الطيران والفضاء ، تلعب محامل السطح الكروية دورًا حاسمًا في أنظمة معدات الهبوط للطائرات ، وأسطح التحكم ، ومكونات المحرك.قدرتها على تحمل الأحمال الكبيرة وظروف التشغيل القاسية تجعلها مثالية لضمان عمليات الطيران الآمنة والفعالة.
داخل صناعة السيارات ، يتم استخدام محامل مستوية كروية عادة في أنظمة التوجيه ومكونات التعليق ومجمعات محركات الدفع.قدرتهم على استيعاب عدم التوجيه واستيعاب الصدمات والاهتزازات تعزز أداء السيارة، الراحة، والسلامة.
في تطبيقات الآلات الصناعية ، تستخدم محامل السطح الكروية على نطاق واسع في أنظمة الناقلات والأسطوانات الهيدروليكية والمفاصل المفصلة.تساهم بنيتهم القوية وقدرتهم العالية على تحمل الحمولة في التشغيل السلس والموثوق به من مختلف عمليات التصنيع.
| الخصائص: | الـ SOBS |
|
المواد الأساسية:
|
النحاس الخاص (SO#50SP2)
|
| التكوين: | قاعدة CuZn25A16Fe3Mn3 |
|
مزلق ذاتياً:
|
نعم..
|
| المزلق: | الجرافيت |
|
ضغط السطح P:
|
100 N/mm2
|
| سرعة الانزلاق v: | 30 متر/دقيقة |
|
قيمة P*v:
|
200 N/mm2 × m/min
|
| درجة حرارة العمل: | -50 درجة مئوية / +200 درجة مئوية (أكثر من 300 درجة مئوية) |
|
معامل الاحتكاك:
|
0,07
|
مقارنة مع أنواع أخرى من المحامل ، توفر المحامل المستوية الكروية العديد من المزايا المتميزة التي تسهم في اعتمادها على نطاق واسع وشعبيتها في مختلف الصناعات.
تم تصميم المحامل السطحية الكروية لتحمل الأحمال الشعاعية والمحورية الثقيلة ، مما يجعلها مناسبة للتطبيقات التي تكون فيها القدرة العالية على تحمل الحمل ضرورية.إن بناءها القوي وتوزيع الحمولة الفعال يضمن أداءً موثوقًا به في ظروف صعبة.
خصائص التشحيم الذاتي
يتم تجهيز العديد من محامل السطح الكروية بميزات التشحيم الذاتي ، مثل الغطاء أو التجاويف المليئة بالدهون ، مما يلغي الحاجة إلى التشحيم الخارجي.هذا يقلل من متطلبات الصيانة ويمدد عمر خدمة المحامل، مما يؤدي إلى وفورات في التكاليف وكفاءة التشغيل.
التسوية للخطأ
على عكس المحامل التقليدية ، التي تتطلب محاذاة دقيقة لأداء مثالي ، يمكن أن تستوعب محامل السطح الكروية خلل محاذاة العمود والحركة الزاوية.هذه المرونة تقلل من الضغط على المكونات وتطيل عمر الآلةخاصة في بيئات تشغيل ديناميكية.
الاعتبارات الرئيسية للاختيار والتركيب
على الرغم من أن العوارض المستقيمة الكروية تقدم العديد من الفوائد، إلا أن الاختيار والتركيب المناسبين أمران حاسمان لضمان أداء ممتاز وطول العمر. فيما يلي بعض الاعتبارات الرئيسية التي يجب أخذها في الاعتبار:
متطلبات الحمل
قبل اختيار محمل أرضي كروي، من الضروري تقييم ظروف الحمل المتوقعة، بما في ذلك كل من الأحمال الشعاعية والمحورية، فضلا عن القوى الديناميكية والستاتية.اختيار محمل مع قدرة الحمل المناسبة يضمن التشغيل الموثوق به ويمنع الفشل المبكر.
الظروف البيئية
النظر في بيئة التشغيل عند اختيار محامل مستوية كروية، مع الأخذ بعين الاعتبار عوامل مثل درجات الحرارة المتطرفة والرطوبة والتلوث،والتعرض للمواد الكيميائية أو المواد المآكلةإن اختيار المحامل ذات الختم المناسب ومعالجات السطح يساعد في تخفيف آثار الظروف السلبية وإطالة عمر الخدمة.
العوارض المستوية الكروية ، من بين العوارض المذبذبة الأخرى ، هي عناصر أساسية في أنظمة ميكانيكية متنوعة ، وتوفر تنوعًا وموثوقية وأداءً لا مثيل له.السيارات، الآلات الصناعية، وأكثر من ذلك، هذه المحامل حيوية للحفاظ على التشغيل السلس والفعالية القصوى.يمكن للمهندسين والفنيين تحسين أداء وفعالية أنظمتهم من خلال فهم مبادئ التصميم، التطبيقات، والمزايا، والعوامل الهامة المتعلقة محامل مستوية كروية.- نعم
إذا أردت قراءة المزيد من المعلوماتمرحبًا بك في الطلب:VIIPLUS
نحن نقدم رقم النموذج: الرقم القياسي JDBS-015،JDBS-020،JDBS-025،JDBS-030،JDBS-035،JDBS-040،JDBS-045،JDBS-050،JDBS-060،JDBS-070،JDBS-080،JDBS-090،JDBS-100,JDBS-110,JDBS-120,JDBS-130,JDBS-140,JDBS-150، JDBS-160 ، JDBS-180 ، JDBS-200 ، JDBS-220 ، JDBS-240 ، JDBS-260 ، JDBS-280 ، JDBS-300.
| اسم المادة | القطر الداخلي d | القطر الخارجي D | العرض W | الزاوية a | S-øD1 | 1 | l2 | الحمل الشعاعي المسموح به Rd (kN) | الحمل المحوري المسموح به Td (kN) | Rd x V مسموح به (kN x m/min) | النوع | CAD-تحميل | التحقيق |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SOBS 015 | 15 | 26 | 12 | 8° | 22 | 9 | 4 | 6,5 | 0,5 | 6,5 | أ | ||
| الـ SOBS 020 | 20 | 32 | 16 | 4° | 28 | 14 | 4 | 12,6 | 1,4 | 12,6 | أ | ||
| SOBS 025 | 25 | 42 | 21 | 5° | 36 | 18 | 4 | 21,8 | 2,5 | 21,8 | أ | ||
| SOBS 030 | 30 | 50 | 27 | 6° | 44 | 23 | 4 | 32 | 3,5 | 32 | أ | ||
| SOBS 035 | 35 | 55 | 30 | 5° | 49 | 26 | 4 | 43,7 | 4,8 | 43,7 | أ | ||
| SOBS 040 | 40 | 62 | 33 | 6° | 55 | 28 | 4 | 54,7 | 5,7 | 54,7 | أ | ||
| الـ SOBS 045 | 45 | 72 | 36 | 5° | 62 | 31 | 4 | 69,7 | 7,2 | 69,7 | أ | ||
| الـ SOBS 050 | 50 | 80 | 42 | 5° | 70 | 36 | 4 | 92,4 | 10 | 92,4 | أ | ||
| SOBS 055 | 55 | 90 | 47 | 5° | 80 | 40 | 4 | 117 | 13 | 117 | أ | ||
| SOBS 060 | 60 | 100 | 53 | 6° | 90 | 45 | 4 | 143 | 16 | 143 | أ | ||
| SOBS 065 | 65 | 105 | 55 | 5° | 94 | 47 | 4 | 162 | 18 | 162 | أ | ||
| SOBS 070 | 70 | 110 | 58 | 5° | 99 | 50 | 4 | 181 | 20 | 181 | أ | ||
| SOBS 075 | 75 | 120 | 64 | 5° | 105 | 55 | 4 | 217 | 25 | 217 | أ | ||
| SOBS 080 | 80 | 130 | 70 | 6° | 115 | 60 | 4 | 254 | 30 | 254 | أ | ||
| SOBS 085 | 85 | 135 | 74 | 6° | 120 | 63 | 4 | 283 | 33 | 283 | أ | ||
| SOBS 090 | 90 | 140 | 76 | 6° | 125 | 65 | 4 | 313 | 36 | 313 | أ | ||
| SOBS 095 | 95 | 150 | 82 | 6° | 135 | 70 | 4 | 428 | 50 | 428 | أ | ||
| الـ SOBS 100 | 100 | 160 | 88 | 6° | 145 | 75 | 6 | 544 | 64 | 544 | ب | ||
| الـ SOBS 110 | 110 | 170 | 93 | 5° | 155 | 80 | 6 | 642 | 73 | 642 | ب | ||
| سوبس 115 | 115 | 180 | 98 | 5° | 165 | 85 | 6 | 719 | 83 | 719 | ب | ||
| SOBS 120 | 120 | 190 | 105 | 6° | 170 | 90 | 6 | 797 | 94 | 797 | ب | ||
| الـ SOBS 130 | 130 | 200 | 110 | 5° | 180 | 95 | 6 | 880 | 105 | 880 | ب | ||
| الـ SOBS 140 | 140 | 210 | 90 | 7° | 180 | 70 | 6 | 668 | 56 | 668 | ب | ||
| الـ SOBS 150 | 150 | 220 | 120 | 5° | 200 | 105 | 6 | 1135 | 129 | 1135 | ب | ||
| الـ SOBS 160 | 160 | 230 | 105 | 8° | 200 | 80 | 6 | 891 | 73 | 891 | ب | ||
| SOBS 180 | 180 | 260 | 105 | 6° | 225 | 80 | 6 | 1002 | 74 | 1002 | ب | ||
| SOBS 200 | 200 | 290 | 130 | 7° | 250 | 100 | 6 | 1434 | 117 | 1434 | ب | ||
| SOBS 220 | 220 | 320 | 135 | 8° | 275 | 100 | 9 | 1577 | 118 | 1577 | ب | ||
| الـ SOBS 240 | 240 | 340 | 140 | 8° | 300 | 100 | 9 | 1720 | 118 | 1720 | ب |
