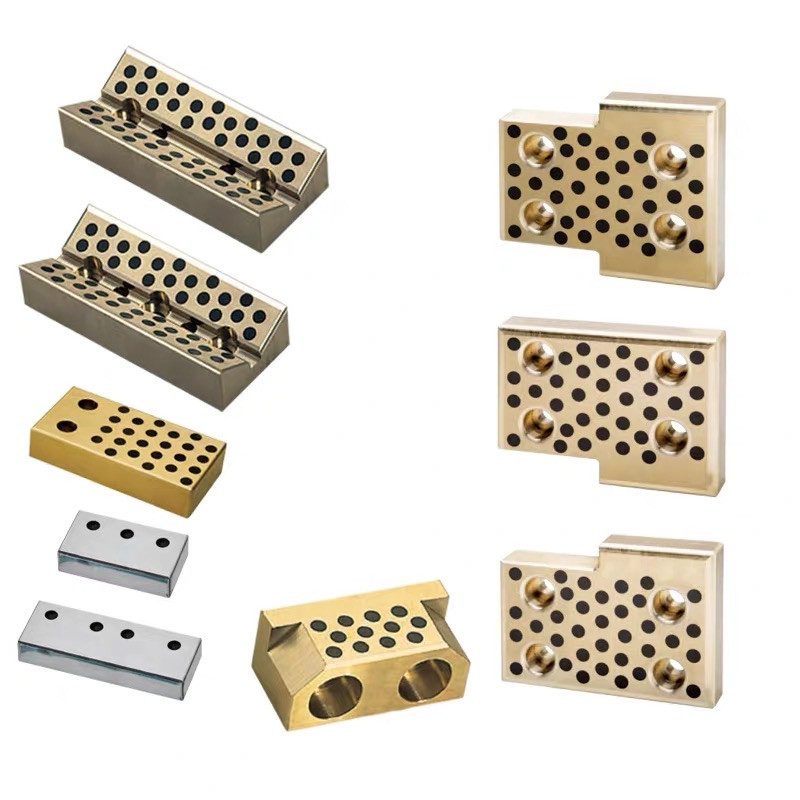

متجرلوحة الزلاجة ذاتية التشحيم 45 درجة داخلية Vمن bronzegleitlager.com لكل ما تحتاجه من لوحات زيت خالية من النوع 2 ثقوب محول / 3 ثقوب محول / 4 ثقوب محول و مكونات دليل من الصين.

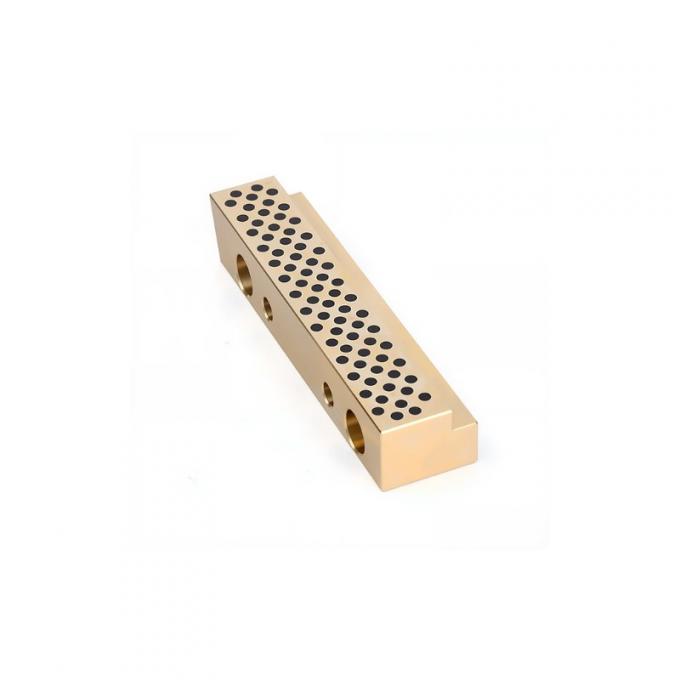

مقدمة لوحة التشطيب الذاتية المصممة خصيصاً للطابع المعدني مع زاوية 45 درجةتم تصميم هذه اللوحة المنزلقة المبتكرة لتوفير تزيين استثنائي ومقاومة للاستعماللضمان التشغيل السلس والفعال أثناء عمليات طباعة المعادن.

الصفحة المنزلقة مصنوعة من مواد عالية الجودة التي تظهر خصائص التشحيم الذاتي ، مما يقلل من الحاجة إلى التشحيم الخارجي والصيانة.هذه الميزة لا تسهل فقط عملية الطابع ولكن أيضا يطيل عمر الصفيحة والسحب، وتقليل وقت التوقف وتكاليف التشغيل.

زاوية 45 درجة من اللوحة المنزلقة تسمح بتحقيق محاذاة دقيقة وسهولة الاندماج في محطات الطابع المعدنية.توفير الدعم والإرشاد الأمثل لعملية الطابع.

إذا كنت تبحث عن استبدال لوحات المنزلقات المُتَهَنَّئة أو ترقية معدات طَبْخ المعادن الموجودة لديك، فإنّ لوحة المنزلقات ذاتية التشحيم لدينا بزاوية 45 درجة هي خيار ممتاز.يقدم أداء موثوق به، والمتانة، وسهولة الصيانة، مما يجعلها حلا فعالا من حيث التكلفة لتطبيقات طباعة المعادن.

الآلية المزدوجة العادية، ويتم إرفاق المنزلق عموما إلى النقطة السفلية، بحيث التصميم والحركة بسيطة نسبيا، ولكن في بعض الحالات،عندما يتم توصيل المتحرك إلى العجلة السفلية، وإطعام وإزالة الأجزاء ليست ملائمة، أو تؤثر على تحقيق وظائف أخرى من القالب، ثم يجب النظر في آلية الكين معلق،وفقًا لحركة المتحرك، ويمكن تقسيم آلية الكيل الميل إلى آلية الكيل الميل المسطح وآلية الكيل الميل الميل (جسم القالب وواجهة الاتصال المنزلق للشمال).

الاسم من الحجر الميل

الرمز - سطح تركيب العمل (W) - السباق (ST) - زاوية السكين الميل (θ ) - الوضع الثابت (K لموضع المفتاح ، N لموضع الدبوس)

مزايا وعيوب أنواع مختلفة من الأوتاد المستخدمة عادة

أ،المنحني الأفقي: من الضروري النظر بشكل كامل في مشكلة إزالة الأجزاء.

ب، الحجر المعلّق: قابلية عمل جيدة، ولكن حافة البحث وصعوبات مطابقة.

ج، إشارة عمل مزدوج: تشغل مساحة أكبر، وهيكل معقد، لقوة القالب له تأثير (بديل إشارة دوارة).

يجب أن تعبر صيغة سدادة الوتيرة الوتيرة الوتيرة الوتيرة الوتيرة

1) ضربة المنزلق الميل: ST

2) ضربة الوتد الميل:L

3) ضربة تشغيل الوتد الميل:W

4) مسار لوحة مطبقة الكين الملتوية:C

5) زاوية انحناء الكين:θ

6) نقطة البداية للعمل الأساسي للضغط العلوي:P

7) نقطة إشراك دليل القطع العلوي والسفلي: G

وضع العودة للسكين المنزلق

أ) الربيع

ب) المطاط البولي يوريثاني

(ج) الاسطوانة

(د) ربيع النيتروجين

e) طرق أخرى

بشكل عام ، يتم استخدام الينابيع كمصدر لقوة العودة ، ولكن يتم استخدام طرق العودة الأخرى مثل الأسطوانات في الحالات التالية.

أ) مسار الوتيرة هو طويل نسبيا، الربيع لا يمكن أن تلبي متطلبات المسار

(ب) أوتاد إمالة مزدوجة، والتي تحتاج إلى إعادة وضعها.

اعتبارات عامة

1) عند تثبيت الربيع والأسطوانة على المنحدر المزلق للشفرة ، وفقًا لموقع التثبيت ، فإن لحظة حركة المنحدر المزلق ،يجب أن ينظر المتحرك المحدد إلى ما يلي للحصول على الرصيد العام

أ) قريبة قدر الإمكان من سطح دليل الزحف (اتجاه الارتفاع)

ب) تثبيت قريبة قدر الإمكان من قاطع الدليل في كلا الطرفين من المنزلق الواسع (الاتجاه الأفقي)

(2) يجب تصميم هيكل القالب مع مراعاة فرضية أنه يمكن استبدال ربيع الصيانة أو الأسطوانة دون تفكيك المكونات الكبيرة للقالب.

مبدأ تحديد قوة العودة من المزلق الميل

القالب الأفقي المنحني

(الوزن الإجمالي للشريط المنزلق * 1.0) أو أكثر

مقطوعة مائلة

(الوزن الإجمالي للشريط المنزلق * 1.5) أو أكثر

بالنسبة للجزء الذي تم تصنيعه بنفسه، بسبب مجموعة واسعة من الجوانب المعنية، تحتاج إلى النظر في قضايا أكثر شمولا،هنا ليس هناك وصف مفصل (محدد من قبل العمال الباردة أو مساعد الذهب لشرح)

تصميم القالب القياسية من القالب

على افتراض وجود مخطط عملية الجزء والنموذج الرقمي 3D

يمكن تصميمها من خلال الخطوات التالية.

1) أولا، وجعل خط مستقيم طبيعي للحفرة (انظر الشكل أدناه)

2) ثانيًا، قم بإصدار الخط المستقيم على الطائرة XY (على قاعدة القالب) لتحديد زاوية الخرسانة الشعرية القياسية، الزاوية المقياسة الفعلية هي: 8 °،لا توجد مواصفات من هذا القبيل في الخرطوشة الشعرية القياسية، التقريب هو أن تأخذ مواصفات قريبة جدا: 10 درجة إشارة منحني.

ب) تحديد زاوية وضع سوانش كين على مستوى القالب

إعادة عرض خط الإسقاط على الطائرة YZ لتحديد زاوية وضع الكين الشعري القياسي ، والقيمة المقاسة هي:10 ° (حاجة إلى الاهتمام بقدرة آلة معالجة كل شركة)، عندما يمكن معالجته في أي زاوية أو لديها متطلبات زاوية خاصة)

ج) تحديد ارتفاع التثبيت وموقع سيفان السواش من خلال المقطع العرضي

1) يتم تحديد موقع اللقطة ويتم تحديد زاوية وموقع مجموعة الطلاء المنحني وزاوية مكافحة الدوران بدقة.

2) يتم وضع الوتد وفقا لزاوية وضعها على حامل القوالب وموقف حامل اللقطة.

د) اختر طريقة تركيب حامل الخنس وفقاً للوضع الفعلي للقوالب.

من زاوية توازن القوة على الحائط المنزلق ، فإن الطريقة الأكثر مثالية للتثبيت هي السيطرة على نقطة القوة من الجهد قدر الإمكان على وسط الحائط المنزلق ،ويتم ترتيب طريقة تثبيت مقعد التثبيت وفقًا للحالة الفعلية في الحالات الخاصةيتم تحديد الموقف التقريبي للشفرة المنزلقة على حامل القطع وفقا لزاوية التثبيت لمقعد تثبيت الجهاز.

E) وفقًا للموقف الثابت والقطع العرضي لجهاز التزحلق المزدوج للشفرة والمقعد المثبت للضرب ، يتم تحديد ارتفاع تركيب وموقف الطائرة للشفرة المزدوجة ،وارتفاع التثبيت وحجم إحداثيات الطائرة من الكين منحني هي أرقام كاملة (0 و 5 في نهاية) بقدر الإمكان.

(ف) عند تصميم المطبوعات القياسية المكشوفة ، يجب النظر في الأمور التالية منذ أن تم تثبيت ضربة المكشوفة.

عاديّة مُحَيّلة السوَاش كين.

نظرًا لأن الجزء العامل مثبت على العداد السفلي ، يجب أن ينظر إلى إمكانية تغذية الأجزاء بسلاسة.يجب أن تضمن مسارها أنه لا يقل عن عرض حافة اللحاء + مسافة اللحاء الحاجز الحاجز الحاجز الحاجز الحاجز الحاجز الحاجز الحاجز الحاجز + 20 ~ 30mm (الملاحظة: 30 ملم إذا كان الطابع الآلي ، يجب أن يكون 50 ملم عندما يتم تشغيله يدويًا)

إرفع ضربة المتحركة

المسافة من الفلنج إلى التقطيع أو الطعن أو الفلنج من الخرطوشة المنحني +20mm.

رفع الحاجز المنحدر يتطلب النظر في عندما المكونات العاملة المثبتة على المنزلق (المنطقة، كتلة الحلاقة الجانبية،الكتلة اللاصقة) تؤثر على تجميع وتفكيك جوهر الصحافةو عندما يكون هناك مساحة كافية للطحن بين السكين المزق والقلب للضغط.

G) التخلص من الخردة

1) القطع من خلال الثقب أكبر قدر ممكن.

2) في بعض الأحيان من أجل منع الخردة من حجب، والخردة من ثقب ثقب الجانب يحتاج إلى زيادة جهاز المادة العليا.

3) الصب لتصميم الزبالة الزحام على فتحة للنظر تماما في عرض الحجم الأقصى للزبالة إذا حدث بعد الدوران.

4) إذا كانت القطعة طويلة جدا، والنظر في زيادة سكين القطعة لتحقيق انزلاق سلس من القطعة وزيادة قوة القالب.

5) لاستخدام الدبوس المرن للطرد الملتف في الحالات التالية.

(أ) من أجل جعل الخردة تنزلق قطعة قطعة.

ب) تريد السيطرة على حالة الخردة عند سقوطها.

6)إذا كان هناك انتعاش من الخردة.

أ) السكين في القالب كمية كبيرة.

ب) تحتاج إلى تثبيت جهاز طرد الخردة.

7) الحالات التالية تحتاج إلى زيادة جهاز التوجيه.

(أ) لا توجد مساحة فارغة على جانب استبعاد النفايات ، يجب تحويلها إلى سقوط عمودي في اتجاه الزاوية المستقيمة ،مع فتحة عمودية لا تقل عن ضعف قطر المثابرة.

ب) إذا تم اختراق الثقب في الجانبين في نفس الوقت ، فمن الضروري زيادة دبوس القسمة.

(ه) تصنيف المضغوطة المتعرجة القياسية.

تستخدم الصحافة لمنع وضع وتشوه الأجزاء ، ويمكن تقسيمها إلى ثلاثة أنواع وفقًا لشكل وعدد اتجاهات العمل.

أ) القلب العلوي من مواد الضغط

المزايا هي: قوة الضغط كبيرة نسبيا، لذلك لا داعي للقلق حول تشوه الأجزاء؛ بالقرب من الجدار الرأسي وقرب من نهاية الجدار الجانبي،منفصلة عن طريق قلب الضغط العلوي.

ب) محور ضغط الجانب المنحني

ج) حصة مواد الضغط الجانبي ومواد الضغط الإيجابي

قوة ضغط غير كافية لمادة الضغط الجانبية.

قطع غير مستقرة

يجب ضغط مواد الضغط الإيجابية قبل 10 ملم من مواد الضغط الجانبي على الجزء.

I) وضع وقوة مضادة للجانب من السكين الميل

(ب) الحاجز الشمالي له نوعان من وضع الدبوس ووضع المفتاح.

(ب) التشذيب الجانبي والفلانج، مع مادة أكثر سمكاً تتطلب تدابير لمنع القوى الجانبية.

تدابير وأشكال لمنع القوى الجانبية.

إضافة أجهزة توجيه

ترجم بواسطة www.DeepL.com/Translator (نسخة مجانية)

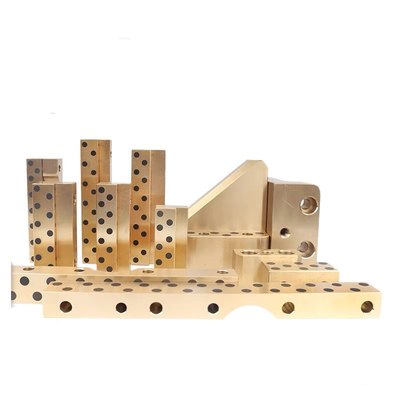

لوحات الزيت الخالية من الزيت - لوحات الزيت الخالية من الزيت مع ثقوب التشحيم

سبيكة النحاس+زيوت التشحيم الصلبة الخاصة

لوحة زيت خالية من الزيت (10 ملم)

لوحة انزلاق خالية من الزيت للاستخدام العالمي في العديد من التطبيقات الجافة مثل الموت / القالب ، والآلات ، والأتمتة ، والبناء ، والسيارات. خالية من الزيت هي التشحيم الذاتي والعمل دون شحوم.

(النحاس ذو القوة العالية / سبيكة النحاس + المزلق الصلب)

لوحات الارتداء البرونزية ذاتية التشحيم، لوحات التزحلق البرونزية، لوحات التزحلق، لوحات التزحلق الخالية من الزيت.
العديد من الألواح النحاسية المصنعة بالكامل بدون زيت مع سبائك النحاسويتحقق ذلك عن طريق عملية إغلاق لوحة البرونزية بمقابس من الجرافيتنحن نقدم مجموعة كاملة منمحامل الجرافيتالمزيد من المعلومات عن أجزائنا المغطاة بالجرافيت يمكن العثور عليها هنا.

ألواح التآكل - SelfLube Mold and Die Products ، برونز الجرافيت المسدس ألواح التآكل الخالية من الزيت مع سبائك النحاس متوفرة في مجموعة أوسع من الأحجام.

التكوينات المخصصة للأحجام الخاصة، أو أنماط الثقوب، أو أنماط الجرافيت.صنع في الصين. الصب الأبرونزية ارتداء صفيحة صفائح انزلاق خالية من الزيت مع سبائك النحاس

لوحات النسيج المصبوب لدينا تنتج عن طريق طريقة تعرف باسم الصب المستمر.هيكل الحبوب الدقيقة التي تم الحصول عليها عن طريق الصب المستمر يزيل تقريبا عيوب الصب المرتبطة طرق الصب ثابتهذا الهيكل الكثيف خال من مسامية مما يطيل بدوره عمر أدواتك.

لوحات التلوين الذاتي بدون زيت لوحات انزلاق مع سبائك النحاس Cam Slide Guide ، Plug GRAPHITE BRONZE BUSHINGS بدون صيانة

سهلة التثبيت ، متينة للغايةتصميمه الأمثل يسمح بسهولة التثبيت، وتشغيل ضوضاء منخفضة، وفورات في المساحة، وطول عمر الخدمة للبوشينغ البرونزية.

عناصر الشريحة / مكونات الكاميرا / وحدات الكاميرا / مكونات القالب البلاستيكي

برونزية صلبة معدنية ذاتية التشحيم

محامل برونزية صبغية (سطحية) الحجم القياسي للمحامل المنزلق

توفر هذه المعايير اقتصادية جاهزة لمعظم التطبيقات

صب الصين البرونزية SAE 620 C90300 البوشينج البرونزية

C90300 BRONZE GRAPHITE BUSHINGS هو سبيكة غير خضراء
الحاويات البرونزية من القصدير بحرية G QQC-390B النوع الثاني والنوع الثالث
CDA 903 SAE 620 88-8-0-4 ASTM B505

صب الصين البرونزية C90300 البوشينغ

السبائك النحاسية والنحاسية والبرونزية

الدرجات:

BS 1400 (LG1, LG2, LG4, LG3, PB1, PB2, PB3, PB4, LPB1, LB1, LB2, LB3, LB4, AB1, AB2, HTB3, HTB1)

القواعد الدولية (C62500, C83600, C84400, C86200,C86300, C87200, C90700, C93200, C93700, C93800, C95200, C95500)

BS EN (CC490K ، CC491K ، CC493K ، CC480K ، CC483K ، CC482K ، CC495K ، CC496K ، CC331G ، CC333G ، CC762S ، CC764S).

عملية Mfgrصب الطرد المركزي، الصب المستمر.

النماذج: قضيب مستدير، قضيب هيكس، قضيب مربع، قضيب مستطيل، أنابيب، قضيب مجوف، قضيب هيكس مجوف، قضيب مجوف مربع ومستطيل، غطاء، حلقات (حسب المتطلبات) الخ

كمصنع محترف لإنتاج سبائك النحاس الخاص، الشركة تتحكم في التكوين الكيميائي، والخصائص الميكانيكية، والخصائص الفيزيائية،وخصائص أخرى للمواد مع معايير داخلية صارمة.

تنتج الشركة سبيكة البرونز المقابلة وفقًا لمعايير العلامات التجارية ذات الصلة في الصين والدول الأجنبية ، معأداء ممتاز ووقت تسليم قصير.

العلامات التجارية الحالية للشركة: qsn6.5-0.1، qsn7-0.2, qsn8-0.3، ZCuSn10P1 ، ZCuPb10Sn10 ، ZCuPb15Sn8 ، ZCuPb20Sn5 ، ZCuSn5Pb5Zn5 ، ZCuSn6Zn6 Pb3 ، C54400 ، C84400 ، C93200 ، C93700 ، C93800 ، الخ

وفقًا للمعيار الوطني ، والمعيار الأمريكي ، والمعيار الألماني ، ومعايير العملاء الأخرى للخدمة المخصصة.

نوع المنتجات: قضيب النحاس، أنبوب النحاس، بما في ذلك أنبوب شكل، قضيب.

منتجات وموردين محامل الأسطوانات

وصف المنتج: غطاء من البرونز

هذا المنتج مصنوع من النحاس عالي القوةCuZn25Al6Fe3Mn3مع صيغة خاصة، والتي لديها خصائص ميكانيكية عالية،أداء صب جيد ، ومقاومة جيدة للتآكلفي الهواء والمياه العذبة ومياه البحر. تستخدم المنتجات على نطاق واسع في آلات الصب المستمرة، آلات التعدين، السفن، توربينات الغاز، وهلم جرا.

محامل و غطاء

المحامل هو جزء مهم من توربينات البخار ، والتي تنقسم إلى محامل الدعم الشعاعي ومحامل الدفع.يتم استخدامها لحمل جميع جاذبية الدوار وتحديد الموقف الصحيح للدوار في الاسطوانة.

VSB-50W غسالة برونزية صلبة محامل معدنية ذاتية التشحيم

VSB-50 هي مادة تحمل ذاتية التشحيم التي تتكون منعالية الجودةمحامل برونزي مع جيوب مليئة بمادة التشحيم الصلبة وفيلم رقيق من المادة التشحيمة الصلبة على سطح المحامل للمساعدة في عملية التشغيل.بدون صيانةيتم التوصية بالعوارض ، دون الحاجة إلى التشحيم بالزيت أو الدهون ، للعوارض الكبيرة. لديها معامل اصطدام منخفض

الوصف

أسطوانات ذاتية التشحيم من سبائك النحاس(الأجنبي يقول ديفا. غلايد) هو على أساس سبسترات سبائك النحاس، على سطح الاحتكاك وفقا لنسبة معينة لحفر الحجم المناسب،مع عدة ثقوب (قطر phi d 200 mm أو أقل) أو ثقب أعمى (قطر phi d > 200 mm)، المضمنة في الثقب مع تزيين فريد من نوعه المسمح الصلب من خلال المعالجة الدقيقة من نوع من العاملات ذاتية التشحيم عالية الأداء.

إنه يكسر حدود اللحامات العادية التي تعتمد على تزيين فيلم الزيت ، وهو مناسب بشكل خاصغير زيتية، درجة حرارة عالية، حمولة عالية، السرعة المنخفضة، مضاد التلوث، مضاد التآكل، مضاد الإشعاع، وكذلك في الماء أو الفراغ حل التسلل ولا تزيين الزيت أو تزيين صعب في ظل ظروف العمل الخاصة.

التركيبات الكيميائية

التوافر

أشكال المحامل متوفرة بأبعاد قياسية

• شجيرات أسطوانية

• الشجيرات المزخرفة

· لوحات الزحف

أشكال العوارض المصنوعة حسب الطلب: أشكال قياسية بأبعاد خاصة، أدوات التدفق، أدوات التدفق المزدوجة، نصف العوارض، الأشكال الخاصة التي يتم الحصول عليها عن طريق الطابع أو الرسم العميق،تصاميم محامل مخصصة

تطبيقات نموذجية

• الحفاظ على المياه والطاقة الكهرومائية
• الآلات الهيدروليكية: المنزلق الهيدروليكي للدبابات الفولاذية، محامل العجلات الثابتة للدبابات الهيدروليكية، محامل مفارقة البوابات الشعاعية، محامل الهيدروليكية لرفع السيارات، محامل البولية، محامل عجلات النقل.
• التوربين: غطاء عمود شفرة الدليل (دليل، دليل، دليل) ، غطاء عمود العجلة، غطاء عمود الدبوس (دبوس عصا الاتصال، دبوس عصا الدفع والسحب، دبوس المكبس الوسائط) ، لوحة حلقة مضادة للاستنزاف (حلقة الدفع)مكافحة الارتداء، والسيطرة على بلاط الحلقة، الخ.
• الصناعة المعدنية: آلة الصب المستمرة ، آلة الصب المقطوعة ، مستوى التوتر ، مطحنة المطاط ، محملات النقل ، مقصات قطع الطلاء (مقصات ثنائية الجانب ، مقصات طول ثابت على لوح التزلج) ،الخ.
• غيرها: آلات التعدين، آلات السفن (المرساة) للأجزاء المنزلقة، آلات النفط، آلات النسيج، آلات البناء، وسائل نقل الرفع (غلاف عمود الدعم)خطوط إنتاج المركباتصناعة السيارات، الصناعة الخفيفة، الصناعة الآلية، صناعة الأدوات الآلية، معدات التعبئة، معدات الإطاحة المحيطة بالمحامل، الآلات البلاستيكية، آلة صناعة الصب بالحقنآلية القمع، توربينات، أدوات وأعداد، مفاتيح عالية الجهد التلقائية، الموقدات، مفصل الباب، فرن التجفيف، الخبز، وآلة جفاف الورق، فرن درجة حرارة عالية مع محمل،طاقة الرياح والصناعات والحقول الأخرىوالآلات الصناعية والزراعية الأخرى.
