| الاسم التجاري: | viiplus |
| رقم الطراز: | تحمل التشحيم الذاتي |
| الـ MOQ: | قابل للتفاوض |
| السعر: | According to product specifications |
| شروط الدفع: | L / C ، T / T |
| القدرة على التوريد: | يمكن توفير الطاقة الإنتاجية بكميات كبيرة |

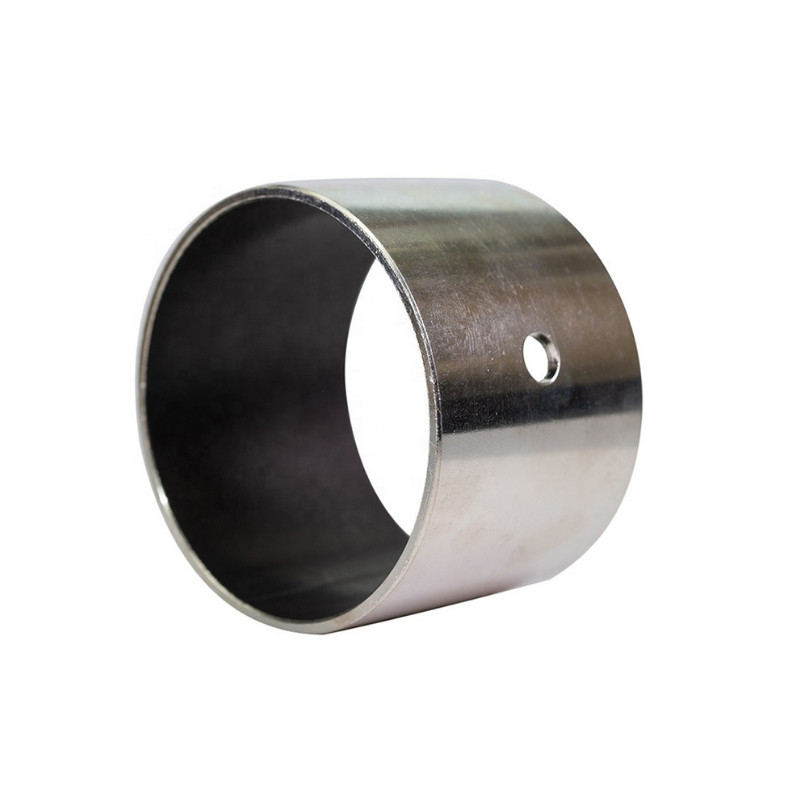

تم تصميم الأغلفة المستقيمة MDZB الخالية من الزيت مع طبقة متعددة من الصين المصفوفة لتطبيقات عالية الأداء وخالية من التشحيم.تميز هذه الأغلفة بطلاء علب متعدد الطبقات الفريد الذي يعزز مقاومة الارتداء والمتانةلضمان التشغيل الموثوق به لفترات طويلة.
التصميم المستقيم للشظايا يسمح بسهولة التثبيت والاندماج في أنظمة ميكانيكية مختلفة. ميزة خالية من الزيت يلغي الحاجة إلى التشحيم المنتظم.خفض متطلبات الصيانة وتكاليف التشغيل.
لا يزيد طلاء القصدير متعدد الطبقات من مقاومة الارتداء فحسب ، بل يوفر أيضًا حماية من التآكل ، مما يعزز عمر البوشينغ في البيئات الصعبة.هذا الطلاء يساهم أيضا في تشغيل سلسة من البوشينغ، والحد من الاحتكاك وتوليد الحرارة.
عندما تستخدم في المحركات والمضخات أو غيرها من الآلات الدوارة ، تقدم المقابس المستقيمة MDZB الخالية من الزيت مع طبقة متعددة من الصين حلًا قويًا وموثوقًا للتطبيقات الخالية من التشحيم.أدائهم العالي ومتانتهما يجعلهما خيارًا ممتازًا للتطبيقات الصناعية حيث تكون الموثوقية وطول العمر ذات أهمية قصوى.
| النوع | مستقيم | مواد الغطاء | من البرونز المتصاعد | نطاق القيمة الكهروضوئية المسموح بها ((N/mm2•m/s) | 2.150 |
|---|---|---|---|---|---|
| القيمة الشمسية القصوى المسموح بها ((N/mm2•m/s) | 3.6 | الحمولة القصوى المسموح بها ((N/mm2) | 49 | السرعة القصوى المسموح بها ((m/s) | 0.65 |
| تثبيت فتحة تناسب | H7 |
لديه جدار رقيق وهو ضيق
・المواد
[ م ] المواد: ملء طبقة إضافية
طبقة برونزية مصقولة
طبقة معدنية مدعومة بالصلب (صلب منخفض الكربون: طلاء القصدير)
درجة الحرارة المسموح بها: -195 ~ 280 °C
| رقم الجزء | رقم الجزء |
| MDZB6-10 | MDZB18-30 |
| MDZB6-12 | MDZB20-10 |
| MDZB8-5 | MDZB20-12 |
| MDZB8-6 | MDZB20-15 |
| MDZB8-8 | MDZB20-20 |
| MDZB8-10 | MDZB20-25 |
| MDZB8-12 | MDZB20-30 |
| MDZB8-15 | MDZB22-10 |
| MDZB10-6 | MDZB22-12 |
| MDZB10-8 | MDZB22-15 |
| MDZB10-10 | MDZB22-20 |
| MDZB10-12 | MDZB22-25 |
| MDZB10-15 | MDZB22-30 |
| MDZB10-20 | MDZB25-10 |
| MDZB12-6 | MDZB25-12 |
| MDZB12-8 | MDZB25-15 |
| MDZB12-10 | MDZB25-20 |
| MDZB12-12 | MDZB25-25 |
| MDZB12-15 | MDZB25-30 |
| MDZB12-20 | MDZB25-35 |
| MDZB13-8 | MDZB30-12 |
| MDZB13-10 | MDZB30-15 |
| MDZB13-12 | MDZB30-20 |
| MDZB13-15 | MDZB30-25 |
| MDZB13-20 | MDZB30-30 |
| MDZB15-8 | MDZB30-35 |
| MDZB15-10 | MDZB30-40 |
| MDZB15-12 | MDZB30-50 |
| MDZB15-15 | MDZB35-20 |
| MDZB15-20 | MDZB35-25 |
| MDZB15-25 | MDZB35-30 |
| MDZB16-10 | MDZB35-35 |
| MDZB16-12 | MDZB35-40 |
| MDZB16-15 | MDZB35-50 |
| MDZB16-20 | MDZB40-12 |
| MDZB16-25 | MDZB40-15 |
| MDZB18-10 | MDZB40-20 |
| MDZB18-12 | MDZB40-25 |
| MDZB18-15 | MDZB40-30 |
| MDZB18-20 | MDZB40-35 |
| MDZB18-25 | MDZB40-40 |
| MDZB40-50 | |
| MDZB50-20 | |
| MDZB50-25 | |
| MDZB50-30 | |
| MDZB50-35 | |
| MDZB50-40 | |
| MDZB50-50 | |
| MDZB50-60 |
الجمع بين تنوع فريد من نوعه المادة مع مرونة التصنيع. اتصل بنا اليوم. يوفر لك الوقت والمال في البحوث، والتصميم والإنتاج تكاليف. مساعدة التصميم مجانا.حلول المحامل ذاتية التشحيم المخصصة.
تتم عملية التشغيل مع الحركة المنزلقة بين الأسطح المتحركة. يتم اختيار التشغيل بناءً على سرعة الدوران والحمل المطبق.معظم البوشينغز لا تتطلب تزيين إضافي للعمل.
تتكون البوشينغات المركبة البرونزية ذاتية التشحيم من طبقة محلاة على شريط بني. هذه البوشينغات مقاومة للتآكل ومناسبةدرجة حرارة عاليةالتطبيقات التي يمكن القيام بها دون استخدام الزيت والتي تتطلب دورات عمل طويلة.
يستخدم هذا النوع من محامل التشحيم الذاتي في الاتجاه الشعاعي أو المحوري ، وخاصة في صناعات الصلب والاسمنت.يمكن استخدام البوشينغ المركبة البرونزية ذات التشحيم الذاتي في الألواح كدعم للجسر، لأن الطبقة المنزلقة السميكة على السطح الداخلي يمكن أن تتحمل أحمال تصل إلى 140 N / mm2.
1. / Pb 0.01 ~ 0.03mm خليط ، يوفر فيلم نقل أولي ممتاز ، والذي يغطي بشكل فعال سطح الاتصال لمجموعة المقبس ، وتشكيل فيلم مطهر صلب من نوع الأكسيد.
2. مسحوق البرونز المحصور 0.20-0.35mm ، يوفر أقصى قدر من التوصيل الحراري بعيدا عن سطح البوشينغ ، كما يعمل كمخزن للمزيج الرصاصي.
3العصا البرونزية، تعطي قدرة عالية بشكل استثنائي على الحمل، وتبديد الحرارة ممتازة.
| دعم الـ (ميترال) | من البرونز المقوى بالصين 0.7-2.3mm |
| طبقة متوسطة | البرونز المختلط 0.2-0.3mm |
| الطبقة المنزلقة | 0.01-0.03ملم |
| المرونة | 140 N/mm2 |
| نطاق الحرارة | -195°C +300°C |
| حدود سرعة الانزلاق | 5 م/ث |
| معامل الاحتكاك | 0.03 - 018 |
| قيمة الحد (جافة) | 4.3 N/mm2 × m/s |
| القيمة الحدودة (الزيت) | 50 N/mm2 × m/s |
يتم استخدام محامل المكونات المكونة من النوع الجاف بشكل رئيسي في مجموعات المحامل حيث يجب حمل أحمال ثقيلة وحيث تكون الحركات الدوارة أو التذبذبية بطيئة نسبياً.
أشكال المحامل ذاتية التشحيم متوفرة بأبعاد قياسية
أشكال محامل ذاتية التشحيم المصنوعة حسب الطلب: أشكال قياسية بأبعاد خاصة، أدوات التشغيل، أدوات التشغيل المزدوجة، نصف المحامل، الأشكال الخاصة التي يتم الحصول عليها عن طريق الطابع أو الرسم العميق،تصاميم محامل مخصصة.
| أداء التشغيل | |
| جاف | جيد جداً |
| زيت مطهر | جيد |
| زيت مطهر | العدل |
| مُزلق بالماء | جيد |
| سائل العملية المزلق | العدل |
| عامة | الوحدة | القيمة | |
| الحمل الأقصى، p | ثابتة | N/mm2 | 140 |
| ديناميكية | N/mm2 | 140 | |
| درجة حرارة العمل | دقيقة | °C | -200 |
| ماكس | °C | 280 | |
| معامل التوسع الحراري الخطي | متوازية مع السطح | 10-6/K | 18 |
| عادي على السطح | |||
| 10-6/K | 36 |
| جاف | ||
| الحد الأقصى لسرعة الانزلاق، U | م/س | 2.5 |
| عامل pU القصوى | N/mm2 x m/s | 1.8 |
| معامل الاحتكاك | 0.02 - 0.25 * |
| زيت مطهر | ||
| الحد الأقصى لسرعة الانزلاق، U | م/س | 5 |
| عامل pU القصوى | N/mm2 x m/s | 5 |
| معامل الاحتكاك | 0.02 - 012 |
| التوصيات | |||
| خشونة سطح العمود، Ra | جاف | μm | 0.3 - 05 |
| مطحونة | μm | ≤ 0.05 - 0.4 * | |
| صلابة سطح العمود | غير المقاومة المقبولة ، تحسين عمر المحامل > 200 HB | ||
* اعتمادا على ظروف التشغيل
يستخدم هذا النوع من المحامل شعاعياً أو محورياً ، خاصة في صناعات الصلب والاسمنت.
الصناعية: الطيران والفضاء، المعدات الزراعية، معدات البناء، معدات التعامل مع المواد، آلات التشكيل - المعادن والبلاستيك والمطاط؛ المعدات المكتبية، المعدات الطبية والعلمية،معدات التعبئة، أسطوانات المعدات الهوائية والهيدروليكية، المضخات والمحركات، السكك الحديدية والترام، آلات النسيج، الصمامات، الخ.
غيرها: المعدات البحرية والبحرية، وغيرها من التطبيقات في الماء أو في البيئات الخارجية
يمكن أن تلبي معايير متطلبة من العمر الطويل والأداء الخالي من المشاكل مع أو بدون مادة التشحيم ، وخاصة لمتطلبات المقاومة الكيميائية العالية.
يتم استخدام البوشينغ ذي الدعم البرونزي على نطاق واسع في المعادن الصلبية في تطبيقات مثل البوشينغز في الآلات المصبوبة في وقت لاحق ومضخات حقن الخرسانة ومحاملات المسمار للخرسانة.ويمكن أيضا أن تكون مصنوعة من غرف الصلب أو يمكن تحويلها إلى البوشينغ الفلانجية التي يمكن أن تتحرك في كل من الاتجاهات الشعاعية والمحورية.
البوشينج المعتمد على البرونز مناسب بشكل خاص لبيئات درجات الحرارة العالية حيث لا يوجد زيت فعال ويجب أن تعمل الآلة في ظل ظروف متتالية طويلة الأجل.
