| الاسم التجاري: | VIIPLUS |
| رقم الطراز: | محامل الجرافيت البرونزية |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | المعادن-الحاملة للزيوت |

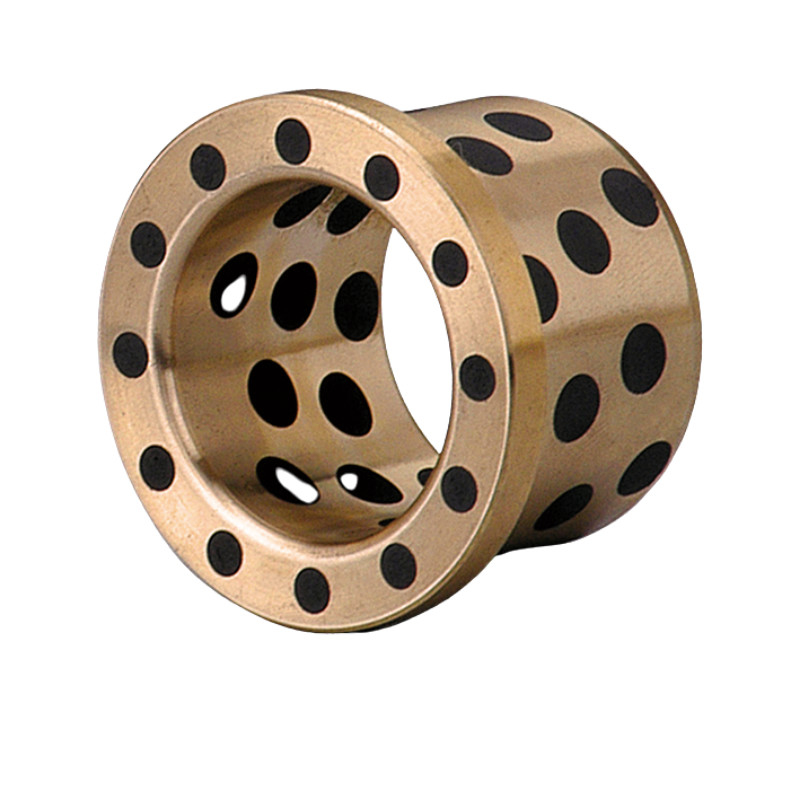

إن الجلبة الخالية من الزيت والمغطاة بالجرافيت ذات الحافة المستقيمة هي مكون فريد وفعال مصمم للاستخدام في أنظمة ميكانيكية مختلفة. تتميز هذه الجلبة المصنوعة من الجرافيت كمادة أساسية بمقاومة استثنائية للتآكل والمتانة.
يضمن الجرافيت، المعروف بخصائصه الطبيعية في التشحيم، التشغيل السلس دون الحاجة إلى تشحيم خارجي. لا تعمل هذه الميزة على تبسيط الصيانة فحسب، بل تعمل أيضًا على إطالة عمر الجلبة. كما أن التصميم الخالي من الزيت يجعله مناسبًا للاستخدام في البيئات التي يكون فيها تلوث الزيت أو مواد التشحيم غير مقبول.
يسمح التصميم المستقيم لهذه الجلبة بالتركيب والتكامل بسهولة في أنظمة مختلفة. توفر الحافة ثباتًا ودعمًا إضافيين، مما يضمن ملاءمة آمنة داخل التجميع الميكانيكي.
يضمن التصميم الدقيق لهذه الجلبة المقواة بالجرافيت ملاءمة محكمة وآمنة، مما يقلل من احتمالية حدوث اهتزاز أو حركة. وهذا لا يعزز أداء الجلبة فحسب، بل يساهم أيضًا في الاستقرار العام وموثوقية النظام الميكانيكي.
عند ترقية نظام موجود أو تصميم نظام جديد، فإن الجلبة الخالية من الزيت والمغطاة بالجرافيت ذات الحافة المستقيمة هي خيار رائع لتحقيق تشغيل سلس وفعال. إن مزيجها الفريد من المتانة ومقاومة التآكل والتصميم الخالي من الزيت يجعلها حلاً فعالاً من حيث التكلفة وموثوقًا به لمختلف التطبيقات الصناعية.
الجرافيت الموصول LG-2شجيرة برونزية
تتضمن محامل سلسلة Oiles 500 معادن عالية الجودة قائمة على سبائك النحاس مع سدادات تشحيم صلبة مصممة هندسيًا. تم تصميم هذه المحامل لتلائم مجموعة واسعة من متطلبات التطبيقات التي تتطلبها معدات اليوم. تضمن التفاوتات الدقيقة التي تستخدم موقع السدادة الاستراتيجي ومركبات السدادة تقديم الأداء والخدمة الخالية من التشحيم. يتوفر هذا النمط من المحامل بأحجام قياسية بالبوصة والمتر والمصنوعة حسب الطلب. توفر محامل سلسلة 500 حدود درجات حرارة قصوى وأداء عالي السعة للحمل. متوفرة في محامل على شكل عمود ولوحة تآكل مسطحة
جلبة برونزية LG-2 مسدودة بالجرافيت
جلبة/محمل من الجرافيت بدون زيت مقاس 18 بوصة قطر داخلي × 26 بوصة قطر خارجي × 18 بوصة طول
إن تزييت الجرافيت على السطح الداخلي للمحمل سيسمح لك بالحصول على عمر أطول للمحمل سواء في درجات حرارة التشغيل العالية أو في التطبيقات التي تفتقر إلى التزييت الإضافي. يتم إنجاز تزييت الجرافيت عن طريق حفر السطح الداخلي للمحمل ثم الضغط على الجرافيت في التجاويف تحت ضغط مرتفع للغاية.
الشركات المصنعة والموردينبرونز مملوء بالجرافيتالشجيرات،مملوء بالجرافيت برونزيلوحات،تحمل، شجيرة،المحامل, الشجيرات,غسالة,الغسالات,
نحن ملتزمون بتقديم أفضل جودة من منتجات البطانات الخالية من الزيت والمحامل الدقيقة لعملائنا
الخدمات الهندسية ( تصميم وتطوير المنتجات )
جلبة شفة بدون زيت رقم 500 SPF مع سدادات من الجرافيت
مادة
سبيكة برونزيةالنحاس والزنك والألمنيوم والمنجنيز والحديد+قابس الجرافيت
سمات
تتضمن محامل سلسلة Oiles 500 معادن عالية الجودة تعتمد على سبائك النحاس مع سدادات تشحيم صلبة مصممة هندسيًا. تم تصميم هذه المحامل لتلائم مجموعة واسعة من متطلبات التطبيقات التي تتطلبها معدات اليوم. تضمن التفاوتات الدقيقة التي تستخدم موقع السدادة الاستراتيجي ومركبات السدادة تقديم الأداء والخدمة الخالية من التشحيم. يتوفر هذا النمط من المحامل بأحجام قياسية بالبوصة والمتر والمصنوعة حسب الطلب. توفر محامل سلسلة 500 حدود درجات حرارة قصوى وأداء عالي السعة للحمل. متوفرة في محامل على شكل عمود ولوحة تآكل مسطحة.
التطبيقات
1) الجرارات الثقيلة ومعدات الزراعة
2) معدات التعدين
3) معدات الغابات
4) دعم عمود شفرة خزان الخلط
5) معدات المسبك والأفران وإنتاج الصلب
6) تطبيقات التدفئة والتهوية وتكييف الهواء
7) محامل دعم العجلات والعجلات الثقيلة
8) تطبيقات مجفف قشرة فرن الكارت، وتطبيقات أخرى محتملة...
حجم الشجيرة ذات الحواف:
ذاتية التشحيم، نحاس عالي القوة، CuZn25Al أو ما يعادله، محمل بدون صيانة وبوشات توجيه، برونز مع مادة تشحيم صلبة
رقم الصنف الكود المكافئ الØ الداخلي
دالقطر الخارجي
دطول
لحرف F ذو الحواف ت جيه اف بي 0810 معرض لندن الدولي للكتاب 8-12-10 8 12 10 20 2 جيه اف بي 0812 معرض سوباف 8-12-12 8 12 12 20 2 جيه اف بي 0815 معرض سوباف 8-12-15 8 12 15 20 2 جيه اف بي 1010 معرض سوباف 10-14-10 10 14 10 22 2 جيه اف بي 1012 معرض سوباف 10-14-12 10 14 12 22 2 جيه اف بي 1015 معرض سوباف 10-14-15 10 14 15 22 2 جيه اف بي 1017 معرض سوباف 10-14-17 10 14 17 22 2 جيه اف بي 1020 معرض سوباف 10-14-20 10 14 20 22 2 جيه اف بي 1210 معرض سوباف 12-18-10 12 18 10 25 3 جيه اف بي 1212 معرض سفنكس 12-18-12 12 18 12 25 3 جيه اف بي 1215 معرض سفنكس 12-18-15 12 18 15 25 3 جيه اف بي 1220 معرض سفنكس 12-18-20 12 18 20 25 3 جيه اف بي 1225 معرض سوباف 12-18-25 12 18 25 25 3 جيه اف بي 1230 معرض سوباف 12-18-30 12 18 30 25 3 جيه اف بي 1310 معرض سوباف 13-19-10 13 19 10 26 3 جيه اف بي 1312 معرض سوباف 13-19-12 13 19 12 26 3 جيه اف بي 1315 معرض سوباف 13-19-15 13 19 15 26 3 جيه اف بي 1320 معرض سوباف 13-19-20 13 19 20 26 3 جيه اف بي 1325 معرض سوباف 13-19-25 13 19 25 26 3 جيه اف بي 1330 معرض سوباف 13-19-30 13 19 30 26 3 جيه اف بي 1415 معرض سفنكس 14-20-15 14 20 15 27 3 محامل التشحيم الصلبة المضمنة بطانات الشفة المترية جلبة ذات حواف، ذاتية التشحيم رقم الصنف الكود المكافئ الØ الداخلي
دالقطر الخارجي
دطول
لحرف F ذو الحواف ت جيه اف بي 1420 معرض سفنكس 14-20-20 14 20 20 27 3 جيه اف بي 1425 معرض سوباف 14-20-25 14 20 25 27 3 جيه اف بي 1510 معرض سوباف 15-21-10 15 21 10 28 3 جيه اف بي 1512 معرض سوباف 15-21-12 15 21 12 28 3 جيه اف بي 1515 معرض سوباف 15-21-15 15 21 15 28 3 جيه اف بي 1520 معرض سفنكس 15-21-20 15 21 20 28 3 جيه اف بي 1525 معرض سوباف 15-21-25 15 21 25 28 3 جيه اف بي 1530 معرض سوباف 15-21-30 15 21 30 28 3 جيه اف بي 1612 معرض سوباف 16-22-12 16 22 12 29 3 جيه اف بي 1615 معرض سوباف 16-22-15 16 22 15 29 3 جيه اف بي 1618 معرض سوباف 16-22-18 16 22 18 29 3 جيه اف بي 1620 معرض سوباف 16-22-20 16 22 20 29 3 جيه اف بي 1623 معرض سوباف 16-22-23 16 22 23 29 3 جيه اف بي 1625 معرض سوباف 16-22-25 16 22 25 29 3 جيه اف بي 1630 معرض سوباف 16-22-30 16 22 30 29 3 جيه اف بي 1635 معرض سوباف 16-22-35 16 22 35 29 3 جيه اف بي 1640 معرض سوباف 16-22-40 16 22 40 29 3 جيه اف بي 1815 معرض سفنكس 18-24-15 18 24 15 32 3 جيه اف بي 1820 معرض سفنكس 18-24-20 18 24 20 32 3 جيه اف بي 1825 معرض سفنكس 18-24-25 18 24 25 32 3 جيه اف بي 1830 معرض سفنكس 18-24-30 18 24 30 32 3 جيه اف بي 1835 معرض سوباف 18-24-35 18 24 35 32 3 جيه اف بي 1840 معرض سوباف 18-24-40 18 24 40 32 3 جيه اف بي 2015 معرض سوباف 20-30-15 20 30 15 40 5 جيه اف بي 2020 معرض سوباف 20-30-20 20 30 20 40 5 جيه اف بي 2025 معرض سوباف 20-30-25 20 30 25 40 5 جيه اف بي 2030 معرض سوباف 20-30-30 20 30 30 40 5 جيه اف بي 2035 معرض سوباف 20-30-35 20 30 35 40 5 جيه اف بي 2040 معرض سوباف 20-30-40 20 30 40 40 5 جيه اف بي 2515 معرض سوباف 25-35-15 25 35 15 45 5 جيه اف بي 2520 معرض سوباف 25-35-20 25 35 20 45 5 جيه اف بي 2525 معرض سوباف 25-35-25 25 35 25 45 5 جيه اف بي 2530 معرض سوباف 25-35-30 25 35 30 45 5 جيه اف بي 2535 معرض سوباف 25-35-35 25 35 35 45 5 جيه اف بي 2540 معرض سوباف 25-35-40 25 35 40 45 5 جيه اف بي 2550 معرض سوباف 25-35-50 25 35 50 45 5 جيه اف بي 3020 معرض سوباف 30-40-20 30 40 20 50 5 جيه اف بي 3025 معرض سوباف 30-40-25 30 40 25 50 5 جيه اف بي 3030 معرض سوباف 30-40-30 30 40 30 50 5 جيه اف بي 3035 معرض سوباف 30-40-35 30 40 35 50 5 جيه اف بي 3040 سوبف 30-40-40 30 40 40 50 5 جيه اف بي 3050 سوبف 30-40-50 30 40 50 50 5 جيه اف بي 31,520 SOBF 31،5-40-20 31,5 40 20 50 5 جيه اف بي 31,530 SOBF 31،5-40-30 31,5 40 30 50 5 جيه اف بي 31,535 SOBF 31،5-40-35 31,5 40 35 50 5 جيه اف بي 31,540 SOBF 31،5-40-40 31,5 40 40 50 5 محامل التشحيم الصلبة المضمنة بطانات الشفة المترية جلبة ذات حواف، ذاتية التشحيم رقم الصنف الكود المكافئ الØ الداخلي
دالقطر الخارجي
دطول
لذو حواف F ت جيه اف بي 3520 معرض سوباف 35-45-20 35 45 20 60 5 جيه اف بي 3525 معرض سوباف 35-45-25 35 45 25 60 5 جيه اف بي 3530 سوبف 35-45-30 35 45 30 60 5 جيه اف بي 3535 سوبف 35-45-35 35 45 35 60 5 جيه اف بي 3540 سوبف 35-45-40 35 45 40 60 5 جيه اف بي 3550 سوبف 35-45-50 35 45 50 60 5 جيه اف بي 4020 سوبف 40-50-20 40 50 20 65 5 جيه اف بي 4025 سوبف 40-50-25 40 50 25 65 5 جيه اف بي 4030 سوبف 40-50-30 40 50 30 65 5 جيه اف بي 4035 سوبف 40-50-35 40 50 35 65 5 جيه اف بي 4040 سوبف 40-50-40 40 50 40 65 5 جيه اف بي 4050 سوبف 40-50-50 40 50 50 65 5 جيه اف بي 4530 سوبف 45-55-30 45 55 30 70 5 جيه اف بي 4535 سوبف 45-55-35 45 55 35 70 5 جيه اف بي 4540 سوبف 45-55-40 45 55 40 70 5 جيه اف بي 4550 سوبف 45-55-50 45 55 50 70 5 جيه اف بي 4560 سوبف 45-55-60 45 55 60 70 5 جيه اف بي 5030 سوبف 50-60-30 50 60 30 75 5 جيه اف بي 5035 سوبف 50-60-35 50 60 35 75 5 جيه اف بي 5040 سوبف 50-60-40 50 60 40 75 5 جيه اف بي 5050 سوبف 50-60-50 50 60 50 75 5 جيه اف بي 5060 سوبف 50-60-60 50 60 60 75 5 جيه اف بي 5540 سوبف 55-65-40 55 65 40 80 5 جيه اف بي 5560 سوبف 55-65-60 55 65 60 80 5 جيه اف بي 6040 سوبف 60-75-40 60 75 40 90 7,5 جيه اف بي 6050 سوبف 60-75-50 60 75 50 90 7,5 جيه اف بي 6080 سوبف 60-75-80 60 75 80 90 7,5 جيه اف بي 6367,5 SOBF 63-75-67,5 63 75 67,5 85 7,5 جيه اف بي 6560 سوبف 65-80-60 65 80 60 95 7,5 جيه اف بي 7050 سوبف 70-85-50 70 85 50 105 7,5 جيه اف بي 7080 سوبف 70-85-80 70 85 80 105 7,5 جيه اف بي 7560 سوبف 75-90-60 75 90 60 110 7,5 جيه اف بي 8060 سوبف 80-100-60 80 100 60 120 10 جيه اف بي 8080 سوبف 80-100-80 80 100 80 120 10 جيه اف بي 80100 سوبو اف 80-100-100 80 100 100 120 10 جيه اف بي 9060 سوبف 90-110-60 90 110 60 130 10 جيه اف بي 9080 سوبف 90-110-80 90 110 80 130 10 جيه اف بي 10080 سوبف 100-120-80 100 120 80 150 10 جيه اف بي 100100 سوبف 100-120-100 100 120 100 150 10 جيه اف بي 12080 سوبف 120-140-80 120 140 80 170 10 جيه اف بي 120100 سوبف 120-140-100 120 140 100 170 10 جيه اف بي 13080 سوبف 130-150-80 130 150 80 180 10 جيه اف بي 130100 سوبف 130-150-100 130 150 100 180 10 جيه اف بي 14080 سوبف 140-160-80 140 160 80 190 10 جيه اف بي 140100 سوبف 140-160-100 140 160 100 190 10 جيه اف بي 150100 سوبف 150-170-100 150 170 100 200 10 جيه اف بي 150120 سوبف 150-170-120 150 170 120 200 10 جيه اف بي 160100 سوبف 160-180-100 160 180 100 210 10 جيه اف بي 160120 سوبف 160-180-120 160 180 120 210 10 مقاس8 قطر داخلي × 12 قطر خارجي × 12 طول40 قطر داخلي × 50 قطر خارجي × 30 طول40 قطر داخلي × 50 قطر خارجي × 40 طول/طول × 65 عمق/فتحة × 5 عمق/فتحة 100012.2 قطر داخلي × 40 قطر خارجي × 3 سمك (مع فتحات التثبيت)المواد:- CuZn25Al5 + الجرافيت
تحديد:
جيه اف بيمحمل تشحيم صلب ذو حواف
***الموديل: JFB5540 جلبة محمل بدون زيت
***الحجم: 55x65x40 ملم
***قطر الشفة الخارجي (F): 80 مم
***سمك الحافة: 5 مم
إذا كنت بحاجة إلى حجم آخر غير مدرج في متجرنا، فيرجى إخبارنا بذلك، ويمكننا الإنتاج وفقًا للحجم الذي تحتاجه، وكلما زادت الكمية، كان السعر أرخص.
المادة الأساسية: CuZn24AL6Mn4
صلابة القاعدة: HB230(hb270)
معامل الاحتكاك: <0.16
حد درجة الحرارة: 300 درجة مئوية
حد الحمل الديناميكي: 100 نيوتن/مم2
حد الحمل: أقل من 25 نيوتن/مم2 لومن/دقيقة
حد سرعة الانزلاق: جاف 0.4 متر/ثانية، زيت 5 متر/ثانية
حد PV: 3.8 نيوتن/مم *م/ثانيةبناء
مادة تشحيم صلبة مدمجةمع وجود معادن مثل البرونز والجرافيت المضمن وMoS2 بداخله كمواد تشحيم. يتم اعتماد تقنية محددة لدمج مواد التشحيم بقوة وفي الوقت نفسه تترك مساحة موزعة بالتساوي بداخلها بحيث يمكن لمواد التشحيم ككل امتصاص زيت التشحيم أو الشحم بنسبة تزيد عن 20 بالمائة من إجمالي حجمها.
الملكية والتطبيق
العمل بدون زيت أو في ظل نقص الزيت، يعمل محرك الحرارة الاحتكاكي على دفع الزيت ومواد التشحيم من الجانب الداخلي إلى السطح لتقليل معامل الاحتكاك وتحسين أداء الاحتكاك والتآكل، ويستخدم في آلات الصب المتتالية، وبكرات الصلب في علم المعادن، وآلات المعادن، والسفن، والمولدات التوربينية، والهيدروليكية
التوربينات وآلات حقن البلاستيك.
قائمة أحجام جلبة الشفة (SPF)
تُصنع المحامل العادية ذات الزيوت الصلبة من سبائك النحاس المقاومة للتآكل مع حشوات مصنوعة من زيوت صلبة.
زيوت 500SP1-SL1
محامل نحاسية عالية القوة مع مادة تشحيم صلبة مدمجة
تم استخدام المحامل المعدنية على نطاق واسع
سلسلة Oiles 500SP1 عبارة عن محامل ذاتية التشحيم تتكون من قواعد من سبائك النحاس عالية القوة المصنوعة بتقنية الصب المتقدمة ومواد التشحيم الصلبة المدمجة. يمكن دمجها مع أنواع مختلفة من مواد التشحيم الصلبة وفقًا لظروف الاستخدام.
نطاق الخدمة ظروف التزييت جاف التزييت الدوري نطاق درجة حرارة الخدمة
(درجة مئوية)-40~+300 -40~+150 أقصى ضغط اتصال مسموح به: P
(نيوتن/مم2)29 29 السرعة القصوى المسموح بها: V
(آنسة)0.50 1.00 الحد الأقصى المسموح به لقيمة PV
(نيوتن/مم2・م/ثانية)1.65 3.25
يعتبر زيت التشحيم الصلب المستخدم، والذي يعتمد على الجرافيت والمواد المضافة، مناسبًا بشكل مثالي للاستخدام العام والأجواء العادية.
بالنسبة للتطبيقات التي تتعرض فيها المحامل للماء أو مياه البحر، هناك مادة تشحيم صلبة خاصة تعتمد على MoS2 بالإضافة إلى إضافات أخرى.
| اختصار المواد | |||||
| المادة الأساسية | نحاس خاص | روتغوس (Rg7) | الألومنيوم والبرونز (CuAl10Ni) | برونزي (جي بي زد 12) | |
| النحاس والزنك والألمنيوم والمنجنيز والحديد | النحاس والقصدير والرصاص والزنك | النحاس والألومنيوم والنيكل والحديد | النحاس Sn12 | ||
| مسموح به تحمل الحمل |
نيوتن/مم2 | 100 | 60 | 50 | 70 |
| الأعلى. سرعة الانزلاق |
آنسة | 0,25 | 0,17 | 0,33 | 0,17 |
| الحد الأقصى للقيمة pv | نيوتن/مم2*م/ثانية | 3,3 | 1,0 | 1,0 | 1,3 |
| كثافة | جرام/سم3 | 8.0 | 8.8 | 7.8 | 8.8 |
| صلابة | هـ ب | >210 | >70 | >150 | >80 |
| قوة الشد | نيوتن/مم2 | >750 | >200 | >500 | >360 |
| حد التمدد | نيوتن/مم2 | >450 | >90 | >260 | >150 |
| أَضْنَى | % | >12 | >15 | >10 | >8 |
معامل التمدد الحراري |
ϑ | 19 * 10 -6 ك -1 | 18 * 10 -6 ك -1 | 16 * 10 -6 ك -1 | 18 * 10 -6 ك -1 |
| مدى درجة الحرارة | درجة مئوية | -40 إلى +300 | -40 إلى +400 | -40 إلى +400 | -40 إلى +400 |
| معامل الاحتكاك | µ | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 |
يمكن توريد أو إنتاج جميع أنواع العناصر المنزلقة حسب الطلب.
يرجى الاتصال بنا لمزيد من المعلومات.
