| الاسم التجاري: | VIIPLUS |
| رقم الطراز: | شجيرة نحاسية مسدودة من الجرافيت |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | الجرافيت البطانات النحاسية المسدودة عبر الإنترنت • مصنعي محامل منزلقة • موردي جلبة التشحيم الذاتي |

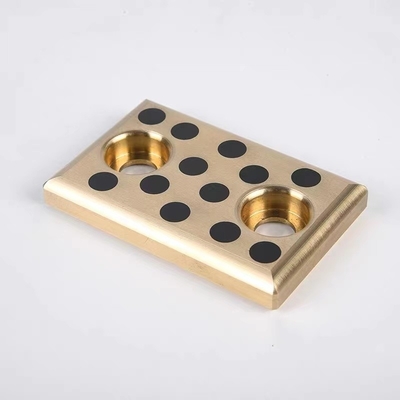

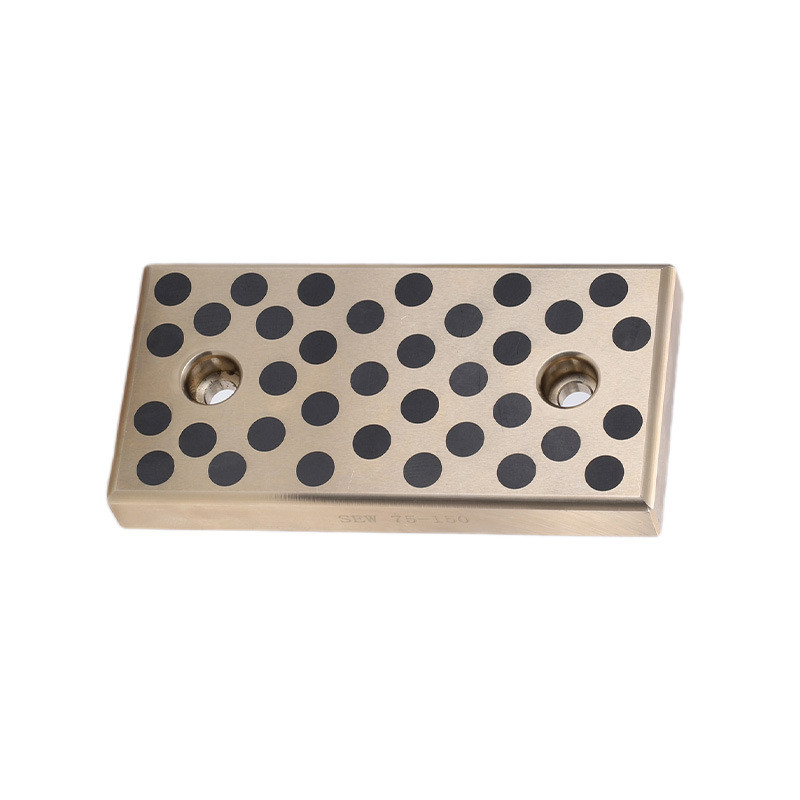

لوحة ارتداء مترية خالية من الزيت المصنوعة من البرونز المغلف بالجرافيت هي حل فعال للغاية ودائم للتطبيقات التي تتطلب سطحًا مستدامًا وخاليًا من الصيانة.مزيج من البرونز والجرافيت يوفر مقاومة ممتازة للارتداء وخصائص التشحيم الذاتيلضمان التشغيل السلس دون الحاجة إلى التشحيم المنتظم.
يسمح الحجم المتري لوحة التآكل بالاندماج بسهولة في الآلات والمعدات الصناعية المختلفة ، مما يضمن التوافق والتبادل مع المكونات المترية القياسية.تصميم الغرافيت مغلق يعزز خصائص التشحيم، مما يقلل من الاحتكاك والارتداء، حتى تحت الأحمال العالية والسرعات.
يشتهر البرونز المغلق بالجرافيت بمقاومته للتآكل وقدرته على تحمل درجات الحرارة القاسية ، مما يجعله مناسبًا للاستخدام في البيئات القاسية.صمود وموثوقية لوحة الارتداء تضمن مدة عمل طويلة، والحد من وقت التوقف وتكاليف الصيانة.
بشكل عام ، تعد لوحة التآكل غير الزيتية المتعددة المصنوعة من البرونز المغلف بالجرافيت خيارًا مثاليًا للتطبيقات الصناعية التي تتطلب أداءً عالًا ودائمًا في حل حامل منخفض الصيانة.
| الحجم | هوية | زائدة | W |
| JSP 18*75*10 | 18 | 75 | 10 |
| JSP 18*100*10 | 18 | 100 | 10 |
| JSP 18*125*10 | 18 | 125 | 10 |
| JSP 18*150*10 | 18 | 150 | 10 |
| JSP 28*75*10 | 28 | 75 | 10 |
| JSP 28*100*10 | 28 | 100 | 10 |
| JSP 28*125*10 | 28 | 125 | 10 |
| JSP 28*150*10 | 28 | 150 | 10 |
| JSP 35*100*10 | 35 | 100 | 10 |
| JSP 35*150*10 | 35 | 150 | 10 |
| JSP 35*200*10 | 35 | 200 | 10 |
| JSP 35*250*10 | 35 | 250 | 10 |
| JSP 35*300*10 | 35 | 300 | 10 |
| JSP 35*350*10 | 35 | 350 | 10 |
| JSP 38*75*10 | 38 | 75 | 10 |
| JSP 38*100*10 | 38 | 100 | 10 |
| JSP 38*125*10 | 38 | 125 | 10 |
| JSP 38*150*10 | 38 | 150 | 10 |
| JSP 48*75*10 | 48 | 75 | 10 |
| JSP 48*100*10 | 48 | 100 | 10 |
| JSP 48*125*10 | 48 | 125 | 10 |
| JSP 48*150*10 | 48 | 150 | 10 |
| JSP 50*100*10 | 50 | 100 | 10 |
| JSP 50*150*10 | 50 | 150 | 10 |
| JSP 50*200*10 | 50 | 200 | 10 |
| JSP 50*250*10 | 50 | 250 | 10 |
| JSP 50*300*10 | 50 | 300 | 10 |
| JSP 50*400*10 | 50 | 400 | 10 |
| JSP 75*150*10 | 75 | 150 | 10 |
| JSP 75*200*10 | 75 | 200 | 10 |
| JSP 75*250*10 | 75 | 250 | 10 |
| JSP 75*300*10 | 75 | 300 | 10 |
| JSP 75*400*10 | 75 | 400 | 10 |
| JSP 75*500*10 | 75 | 500 | 10 |
| لا. | DIN | المادة رقم | التعيين | معيار ASTM | نسبة | الكثافة (g/cm3) | 0.2٪ الإجهاد (MPa) | قوة الشد (MPa) | الإجهاد (%) | E-module (MPa) | صلابة (HB) | التطبيقات |
| 1 | 1705 | 2.1090.01 | كوسن7زينب | B 584 | Cu 81 - 85، Sn 6 - 8، Zn 3 - 5، Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | تستخدم على نطاق واسع في مجال صناعة السيارات والفضاء والهندسة البحرية للمكونات التي تتطلب قوة جيدة ومقاومة للتآكل. معترف بها دوليًا بسبب تنوعها وأدائها. |
| 2.1090.03 | كوسن7زينب | ب 271 | Cu 81 - 85، Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | كوسن7زينب | ب 505 | Cu 81 - 85، Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | لم يتم توحيدها بعد | Cu 84 - 87، Sn 11 - 13، Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | تستخدم عادة في تصنيع المحامل والحافظات والمكونات التي تتطلب قدرة عالية على الحمل ومقاومة الارتداء ، وخاصة في التطبيقات البحرية والصناعية. |
| 2.1061.03 | CuSn12Pb | لم يتم توحيدها بعد | كيو 85 - 88، سن 10 - 12، بي بي 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | ب 505 | كيو 85 - 88، سن 10 - 12، بي بي 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | كوال10ني | B 584 | كوب من 75، أل 8.5 - 11.0ناي 4.0 - 65، فاي 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | تستخدم في الملاحة البحرية والفضاء والآلات الثقيلة لتصنيع المحامل والمكونات التي تتطلب قوة عالية ومتانة. معروفة بالحمولات الشديدة والبيئات القاسية التآكل. |
| 2.0975.02 | كوال10ني | ب 30 | كوب من 75، أل 8.5 - 11.0ناي 4.0 - 65، فاي 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | كوال10ني | ب 271 | كوب من 75، أل 8.5 - 11.0ناي 4.0 - 65، فاي 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | كوال10ني | ب 505 | كوب من 75، أل 8.5 - 11.0ناي 4.0 - 65، فاي 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60-67، Al 3-7، Fe 1.5-4، Mn 2.5-5، Zn بقية | 8.2 | 450 | 750 | 8 | 115,000 | 180 | تستخدم في المحامل الثقيلة والمكونات الهيدروليكية والأجهزة البحرية مصممة لحملات عالية ومقاومة للهجوم التآكل. |
| 2.0598.02 | CuZn25Al5 | ب 30 | كيو 60-66، أل 5-75، Fe 2-4، Mn 2.5-5، Zn 22-28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | ب 271 | كيو 60-66، أل 5-75، Fe 2-4، Mn 2.5-5، Zn 22-28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | كوسن12 | لم يتم توحيدها بعد | كيو 84 - 88، سن 11 - 13، بي بي 1، ني 2.0، Sb 0.2، بي 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | تستخدم عادة في تصنيع المحامل والدوائر والمكونات التي تتطلب مقاومة ارتداء عالية. معروفة بسهولة التصنيع الجيدة ومقاومة التآكل ، وخاصة في بيئات مياه البحر.جميع حقوق المحتوى المدرج محجوزة بواسطة https://www.viiplus.com/ |
| 2.1052.03 | كوسن12 | لم يتم توحيدها بعد | كيو 85 - 88، سن 10 - 12، بي بي 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | كوسن12 | لم يتم توحيدها بعد | كيو 85 - 88، سن 10 - 12، بي بي 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| ملاحظة: رموز استمارة التسليم: .01 = صب الرمل، .02 = صب الجاذبية .03 = صب الطرد المركزي .04 = صب متواصل | ||||||||||||
|
الهياكل
1 فيلم مطهر صلب
2 سدادة وقود التشحيم الصلبة
3 دعم برونزي
سكة حديد توجيه، على شكل حرف T، للقلب المنزلق، لوحة نحاسية
تتكون هذه السكك الحديدية من سبيكة نحاسية صممتة عالية المقاومة للارتداء والتي يتم توفير أسطحها المنزلقة بالتساوي بنسبة معينة من سدادات المزلق الصلبة وفقًا لظروف العمل.سبيكة النحاس عالية المقاومة توفر قدرة عالية على تحمل الحمل ويمكن أن يكون الزيت الصلب تشكيل فيلم انخفاض الاحتكاك.
في ظل ظروف التشغيل الجاف التقنية ، يتم تصميم سطح المحامل بلفيلم السميك للشحن الذي
يسمح لنقل المزلق الصلب إلى مادة العداد عند الاتصال الأول.
فحص المحامل بدون زيت - فحص الأجزاء الأسطوانية
محمل الأكمام (من النحاس المغطى بالجرافيت)
يمكن استخدامها على نطاق واسع في آلات الصب المستمرة،آلات التعدين،السفن،التوربينات الهوائية،التوربينات الهيدروليكية،آلات صب حقن البلاستيك.
يتم تصنيع حمالة JDB-1 المضغوطة بمسحوق صلب من البرونز المصبوب مع الجرافيت المضغوطة بشكل متساو في ذلك. لديها أداء متفوق على الحامل العادي الذي يعتمد تزيينه على فيلم الزيت.في حالة العمل الثقيلدرجة حرارة عالية، سرعة بطيئة، مضاد للتآكل أو حيث من الصعب إدخال الزيت.
| المواد الأساسية | CuZn25A16Fe3Mn3 | الحمل الديناني | 100N/mm2 |
| صلابة القاعدة | HB210 ~ 245 | معامل الاحتكاك | <0.16 |
| الحرارة القصوى | 300 درجة مئوية | حدود السرعة | جاف 0.4m/s زيت 5m/s |
