| الاسم التجاري: | viiplus Self-lubricating composite bearing |
| رقم الطراز: | محامل التشحيم الذاتي الخالية من الزيت عالية الأداء |
| الـ MOQ: | تفاوض |
| السعر: | negotiate |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على التوريد: | L / C ، T / T ، ويسترن يونيون |

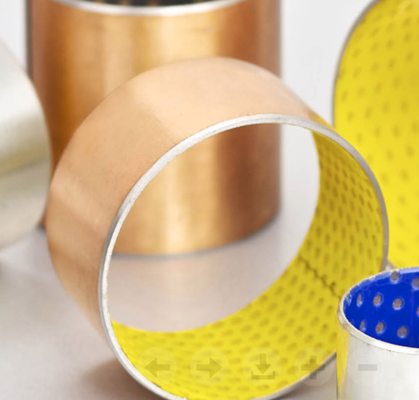

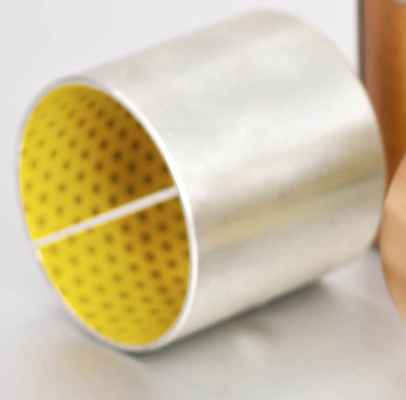

يُعد مسحوق البرونز المركب للبطانة المنقسمة ذاتية التشحيم حلاً فعالاً ومبتكرًا للغاية للتطبيقات الصناعية التي تتطلب تشغيلًا سلسًا وفعالًا. توفر مادة مسحوق البرونز المركبة، جنبًا إلى جنب مع تصميم البطانة المنقسمة، مقاومة استثنائية للتآكل وخصائص تشحيم ذاتية.
تشتهر مادة مسحوق البرونز المركبة بمتانتها ومقاومتها للتآكل، مما يضمن أداءً موثوقًا به حتى في البيئات القاسية. يسمح تصميم الجلبة المنقسمة بالتركيب والإزالة بسهولة، مما يقلل من وقت التوقف عن العمل ويبسط مهام الصيانة.
إن خاصية التشحيم الذاتي التي تتميز بها هذه البطانات تلغي الحاجة إلى التشحيم المنتظم، مما يعزز كفاءة النظام. وهذا لا يقلل من تكاليف الصيانة فحسب، بل يمنع أيضًا المشكلات المحتملة المتعلقة بالتشحيم مثل التسربات أو التلوث.
تستخدم البطانات المقسمة ذاتية التشحيم المصنوعة من مسحوق البرونز في المضخات أو المحركات أو غيرها من الآلات الدوارة، وتوفر حلاً قويًا وموثوقًا به لضمان التشغيل السلس والفعال. يضمن مزيجها الفريد من المواد والتصميم أداءً يدوم طويلاً وتقليل التآكل، مما يجعلها خيارًا ممتازًا للتطبيقات الصناعية التي تتطلب أداءً عاليًا ومتانة.
جدول مقاسات البطانات SF-2 البطانات المنقسمة المركبة
د س ح8 |
ح7 دح |
دا |
دI ل |
جد |
س3 |
دل |
|
|||||||||||||
| 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | |||||||||||
| 10 -0.022 | 12 +0.018 | 12 | +0.065 | 10.108 10.040 |
0.130 0.040 |
0.980 0.955 |
4 | 1010 | 1015 | 1020 | ||||||||||
| +0.030 | ||||||||||||||||||||
| 12 -0.027 | 14 +0.018 | 14 | +0.065 | 12.108 12.040 |
0.135 0.040 |
1210 | 1215 | 1220 | ||||||||||||
| +0.030 | ||||||||||||||||||||
| 14 -0.027 | 16 +0.018 | 16 | +0.065 | 14.108 14.040 |
1415 | 1420 | ||||||||||||||
| +0.030 | ||||||||||||||||||||
| 15 -0.027 | 17 +0.018 | 17 | +0.065 | 15.108 15.040 |
1515 | 1520 | 1525 | |||||||||||||
| +0.030 | ||||||||||||||||||||
| 16 -0.027 | 18 +0.018 | 18 | +0.065 | 16.108 16.040 |
1615 | 1620 | 1625 | |||||||||||||
| +0.030 | ||||||||||||||||||||
| 18 -0.027 | 20 +0.021 | 20 | +0.075 | 18.111 18.040 |
0.138 0.040 |
1815 | 1820 | 1825 | ||||||||||||
| +0.035 | ||||||||||||||||||||
| 20 -0.033 | 23 +0.021 | 23 | +0.075 | 20.131 20.050 |
0.164 0.050 |
1.475 1.445 |
2015 | 2020 | 2025 | 2030 | ||||||||||
| +0.035 | ||||||||||||||||||||
| 22 -0.033 | 25 +0.021 | 25 | +0.075 | 22.131 22.050 |
2215 | 2225 | ||||||||||||||
| +0.035 | ||||||||||||||||||||
| 25 -0.033 | 28 +0.021 | 28 | +0.075 | 25.131 25.050 |
6 | 2515 | 2520 | 2525 | 2530 | |||||||||||
| +0.035 | ||||||||||||||||||||
| 28 -0.033 | 32 +0.025 | 32 | +0.085 | 28.155 28.060 |
0.188 0.060 |
1.970 1.935 |
2820 | 2830 | ||||||||||||
| +0.045 | ||||||||||||||||||||
| 30 -0.033 | 34 +0.025 | 34 | +0.085 | 30.155 30.060 |
3020 | 3025 | 3030 | 3040 | ||||||||||||
| +0.045 | ||||||||||||||||||||
| 35 -0.039 | 39 +0.025 | 39 | +0.085 | 35.155 35.060 |
0.194 0.060 |
3520 | 3530 | 3535 | 3540 | |||||||||||
| +0.045 | ||||||||||||||||||||
| 40 -0.039 | 44 +0.025 | 44 | +0.085 | 40.155 40.060 |
8 | 4020 | 4030 | 4040 | 4050 | |||||||||||
| +0.045 | ||||||||||||||||||||
| 45 -0.039 | 50 +0.025 | 50 | +0.085 | 45.195 45.080 |
0.234 0.080 |
2.460 2.415 |
4520 | 4530 | 4540 | 4545 | 4550 | |||||||||
| +0.045 | ||||||||||||||||||||
| 50 -0.039 | 55 +0.030 | 55 | +0.100 | 50.200 50.080 |
0.239 0.080 |
5030 | 5040 | 5050 | 5060 | |||||||||||
| +0.055 | ||||||||||||||||||||
| 55 -0.046 | 60 +0.030 | 60 | +0.100 | 55.200 55.080 |
0.246 0.080 |
5530 | 5540 | 5550 | 5560 | |||||||||||
| +0.055 | ||||||||||||||||||||
| 60 -0.046 | 65 +0.030 | 65 | +0.100 | 60.200 60.080 |
6030 | 6040 | 6050 | 6060 | ||||||||||||
| +0.055 | ||||||||||||||||||||
د س ح8 |
ح7 دح |
دا |
دI ل |
جد |
س3 |
دل |
|
||||||||||||
| 40 | 50 | 60 | 80 | 90 | 95 | 100 | 110 | 120 | |||||||||||
| 65 -0.046 | 70 +0.030 | 70 | +0.100 | 65.200 65.080 |
0.246 0.080 |
2.460 2.415 |
8 | 6540 | 6560 | ||||||||||
| +0.055 | |||||||||||||||||||
| 70 -0.046 | 75+0.030 | 75 | +0.100 | 70.200 70.080 |
7040 | 7050 | 7080 | ||||||||||||
| +0.055 | |||||||||||||||||||
| 75 -0.046 | 80 +0.030 | 80 | +0.100 | 75.200 75.080 |
7540 | 7560 | 7580 | ||||||||||||
| +0.055 | |||||||||||||||||||
| 80 -0.046 | 90 +0.035 | 90 | +0.120 | 80.265 80.100 |
0.313 0.100 |
2.450 2.385 |
9.5 | 8040 | 8060 | 8080 | |||||||||
| +0.070 | |||||||||||||||||||
| 85 -0.054 | 95 +0.035 | 95 | +0.120 | 85.265 85.100 |
0.321 0.100 |
8540 | 8560 | 8580 | |||||||||||
| +0.070 | |||||||||||||||||||
| 90 -0.054 | 100 +0.035 | 100 | +0.120 | 90.265 90.100 |
9040 | 9060 | 9080 | 9090 | |||||||||||
| +0.070 | |||||||||||||||||||
| 100 -0.054 | 105 +0.035 | 105 | +0.120 | 100.265 100.100 |
10050 | 10080 | 10095 | ||||||||||||
| +0.070 | |||||||||||||||||||
| 105 -0.054 | 110 +0.035 | 110 | +0.120 | 105.265 105.100 |
10560 | 10580 | 10595 | 105110 | |||||||||||
| +0.070 | |||||||||||||||||||
| 110 -0.054 | 115 +0.035 | 115 | +0.120 | 110.265 110.110 |
11060 | 11080 | 11095 | 110110 | |||||||||||
| +0.070 | |||||||||||||||||||
| 120 -0.054 | 125 +0.040 | 125 | +0.170 | 120.270 120.110 |
0.324 0.100 |
12060 | 12080 | 120110 | |||||||||||
| +0.100 | |||||||||||||||||||
| 125 -0.063 | 130+0.040 | 130 | +0.170 | 125.270 125.110 |
12560 | 125110 | |||||||||||||
| +0.100 | |||||||||||||||||||
| 130 -0.063 | 135 +0.040 | 135 | +0.170 | 130.270 130.110 |
13050 | 13060 | 13080 | 130100 | |||||||||||
| +0.100 | |||||||||||||||||||
| 140 -0.063 | 145 +0.040 | 145 | +0.170 | 140.270 140.110 |
14050 | 14060 | 14080 | 140100 | |||||||||||
| +0.100 | |||||||||||||||||||
| 150 -0.063 | 155 +0.040 | 155 | +0.170 | 150.270 150.110 |
15050 | 15060 | 15080 | 150100 | |||||||||||
| +0.100 | |||||||||||||||||||
| 160 -0.063 | 165 +0.040 | 165 | +0.170 | 160.270 160.110 |
9.5 | 16050 | 16060 | 16080 | 160100 | ||||||||||
| +0.100 | |||||||||||||||||||
| 170 -0.063 | 175 +0.040 | 175 | +0.170 | 170.270 170.110 |
17050 | 17080 | 170100 | ||||||||||||
| +0.100 | |||||||||||||||||||
| 180 -0.063 | 185 +0.046 | 185 | +0.210 | 180.270 180.110 |
0.339 0.110 |
18050 | 18060 | 18080 | 180100 | ||||||||||
| +0.130 | |||||||||||||||||||
| 190 -0.072 | 195 +0.046 | 195 | +0.210 | 190.276 190.110 |
19050 | 19060 | 19080 | 190100 | 190120 | ||||||||||
| +0.130 | |||||||||||||||||||
| 200 -0.072 | 205 +0.046 | 205 | +0.210 | 200.276 200.110 |
20050 | 20060 | 20080 | 200100 | 200120 | ||||||||||
| +0.130 | |||||||||||||||||||
| 220 -0.072 | 225 +0.046 | 225 | +0.210 | 220.276 220.110 |
9.5 | 22050 | 22060 | 22080 | 220100 | 220120 | |||||||||
| +0.130 | |||||||||||||||||||
| 240 -0.072 | 245 +0.046 | 245 | +0.210 | 240.276 240.110 |
24050 | 24060 | 24080 | 240100 | 240120 | ||||||||||
| +0.130 | |||||||||||||||||||
| 250 -0.072 | 255 +0.052 | 255 | +0.260 | 250.282 250.110 |
0.354 0.110 |
25050 | 25060 | 25080 | 250100 | 250120 | |||||||||
| +0.170 | |||||||||||||||||||
| 260 -0.081 | 265 +0.052 | 265 | +0.260 | 260.282 260.110 |
26050 | 26060 | 26080 | 260100 | 260120 | ||||||||||
| +0.170 | |||||||||||||||||||
| 280 -0.081 | 285 +0.052 | 285 | +0.260 | 280.282 280.110 |
28050 | 28060 | 28080 | 280100 | 280120 | ||||||||||
| +0.170 | |||||||||||||||||||
| 300 -0.081 | 305 +0.052 | 305 | +0.260 | 300.282 300.110 |
30050 | 30060 | 30080 | 300100 | 300120 | ||||||||||
بطانات المحامل المترية ذات فتحات الزيت.pdf
محمل الأكمام القائم على مادة البولي أوليفين، ويسمى أيضًا ببطانة البولي أوليفين، ومحمل مشحم حدوديًا، ومحمل خالٍ من الزيت، ومحمل جاف، ومحمل البولي أوليفين، ومحمل الأكمام الجافة المطلية بمادة البولي أوليفين. له بنية مادية مماثلة للمسامير الخشبية. يكمن الاختلاف في الطبقة المطلية بمادة البولي أوليفين.

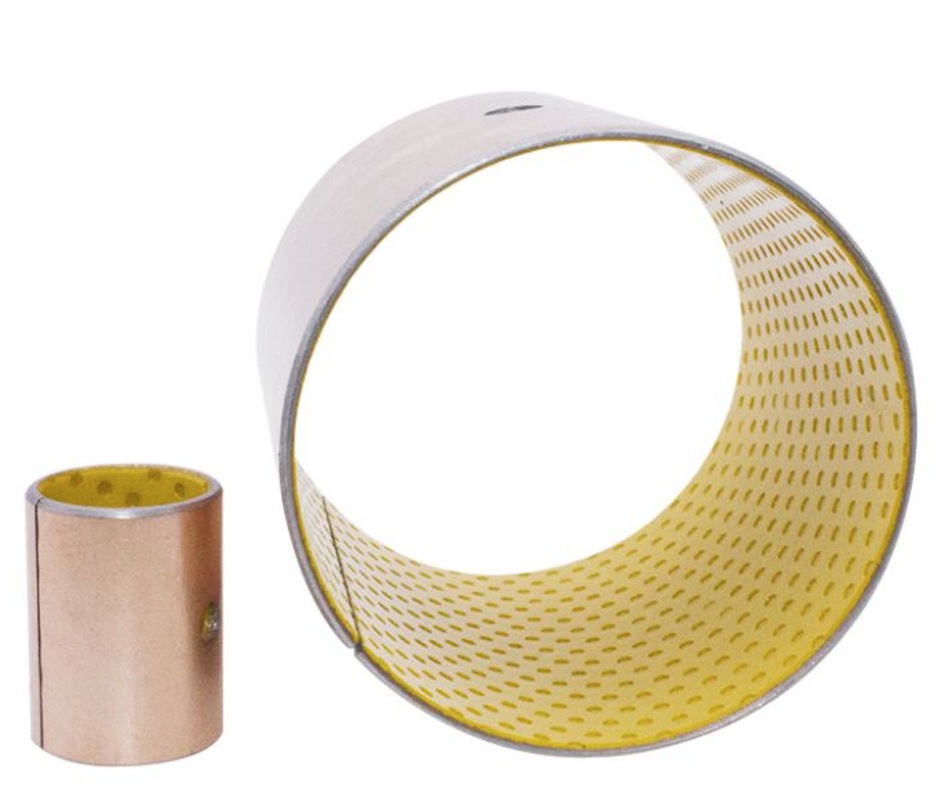

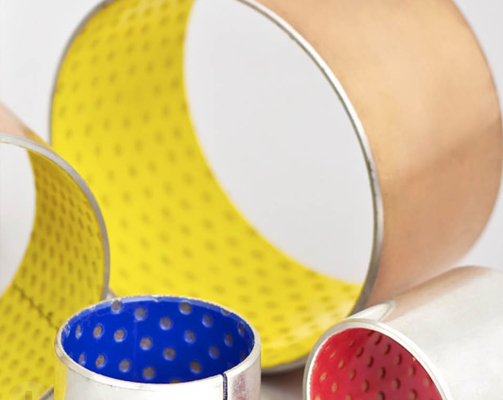

تعتبر البطانات المركبة الصفراء من مادة POM عنصرًا قياسيًا لشركتنا. يتمتع هذا النوع من المحامل ذاتية التشحيم بنفس بنية المواد الموجودة في البطانات الأخرى المصنوعة من مادة POM.
1. بوم 0.3~0.5 مم.
2. البرونز المسامي 0.2~0.3 مم.
3. دعم فولاذي 0.4~2.2 مم.
4. طلاء النحاس 0.008 مم.
| مواصفات محمل بوش المنقسم POM - نوع POM | |
| مرجع | شجيرة بوم |
| ماركة | فيبلس |
| القطر الداخلي | 20 ملم |
| القطر الخارجي | 23 ملم |
| عرض | 15 ملم |
| يكتب | تحمل |
| الوزن (كجم) | 0.0001 |
· قدرة جيدة على تحمل الأحمال ومقاومة التآكل
· مناسب للحركات الخطية والمتذبذبة والدورانية
· الأداء الأمثل عند الأحمال العالية نسبيًا والسرعات المنخفضة
· يمكن للمقابس الخالية من الرصاص تلبية متطلبات حماية البيئة
يتم استخدام المحمل ذاتية التشحيم المركب الأصفر على نطاق واسع في الآلات التي يكون فيها الرصاص غير مقبول، مثل الآلات النسيجية، والأجزاء ذاتية العمل، وهيكل السيارة، وآلة التشكيل، والمعادن وما إلى ذلك.
| سعة التحميل | 70 نيوتن/مم2 | |
| قيمة الاحتكاك | 0.05 إلى 0.25 ميكرومتر | |
| درجة حرارة | -40 إلى +130 [ درجة مئوية ] | |
| الحد الأقصى لقيمة Pv (حالة الزيت) | 22 نيوتن/مم2.م/ثانية | |
| السرعة القصوى | 2.5 متر/ثانية | |
1. طبقة منزلقة POM مع أو بدون مسافات بادئة للتشحيم للتشغيل الآلي
2.سبائك البرونز المسامية
3. ظهر فولاذي
| اداء التشغيل | |
| جاف | فقير |
| مشحم بالزيت | جيد |
| شحم مشحم | جيد جدًا |
| مشحم بالماء | فقير |
| سائل العملية مشحم | فقير |
| عام | وحدة | قيمة | |
| أقصى حمل، ص |
ثابتة |
نيوتن/مم2 |
140 140 |
| درجة حرارة التشغيل |
الحد الأدنى |
درجة مئوية |
- 40 130 |
| معامل التمدد الحراري الخطي | موازية للسطح | 10-6/ك | 11 |
| عادي على السطح | 10-6/ك | 29 |
| شحم مشحم | ||
| أقصى سرعة انزلاق، U | آنسة | 2.5 |
| الحد الأقصى لعامل pU | نيوتن/مم2إكس إم/ثانية | 2.8 |
| معامل الاحتكاك | 0.06 – 0.12 |
| التوصيات | |||
| خشونة سطح العمود، Ra | ميكرومتر | ≤ 0.4 | |
| صلابة سطح العمود |
طبيعي |
هـ ب |
> 200 > 350 |
أشكال المحامل متوفرة بأبعاد قياسية
محامل مترية وبطانات إمبراطورية مصنوعة حسب الطلب: أشكال بطانات قياسية بأبعاد خاصة، وبطانات نصفية، وأشكال خاصة تم الحصول عليها عن طريق الختم، ومحامل ذات شقوق تحديد، وثقوب تشحيم وأخاديد ميكانيكية، وتصميمات بطانات مخصصة
