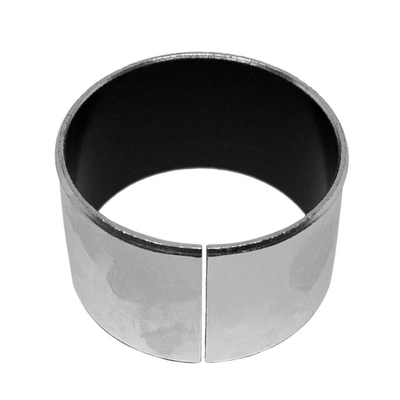

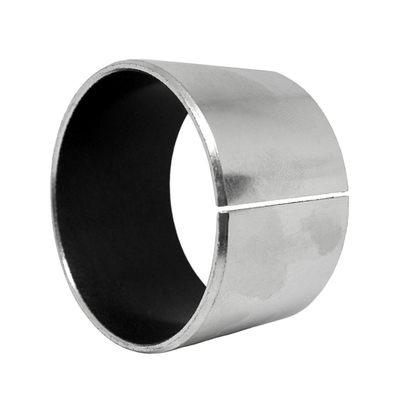

الكرتون الصلب Pap MU البطانة ذات حواف تحمل مشقوق نوع طلاء القصدير

الاسم التجاري:	VIIPLUS BUSHINGS SUPPLIER
رقم الطراز:	البطانات PTFE بوم
الـ MOQ:	1000 قطعة / قطعة
السعر:	$0.05 - $1.00 / Pieces
شروط الدفع:	TT مقدما ، ويسترن يونيون
القدرة على التوريد:	تصنيع بطانات التشحيم المخصصة الخاصة

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

مركب مصنع البطانات الأسطوانية العادية

إصدار الشهادات:

ISO 3547 DIN 1494 Assembly Standard Tolerance

مادة:

كرتون فولاذي، برونز،

طلاء:

القصدير أو النحاس

الخصائص:

محامل بسيطة ذات صيانة قليلة وخالية من الصيانة

النوع:

الشجيرات أو الشجيرات ذات الياقة أو الغسالات أو الشرائط أو التصميمات الخاصة

الحجم:

الحجم القياسي متاح

الجودة:

صناعة المعدات الأولية

الميناء:

شنغهاي

طلب:

غطاء DMFW

أسعار المصنع:

تيفاني@viiplus.com

صانع غطاء محامل ذاتية التشحيم:

https://www.viiplus.com/

ضوء عالي:

محمل عادي مغلف ذاتي التشحيم، محمل عادي مغلف ذاتي التشحيم مصنوع من مادة PTFE، محمل عادي مغلف ذاتي الت

الخصائص:

مجموعة من الصخور المعدنية (مجموعات معدنية ثنائية المعدن)

محمل الشريحة الجافة:

Self Lubricating Plain Bearing Work in High Temp & Submerged Applications Where Grease, Oil &

مصنعي محامل الشجيرات الموردين المصدرين:

محامل بسيطة. خدمة طويلة وخالية من الصيانة ، تصنع الأغطية في تصاميم مختلفة ومواد مختلفة. tiffany@viip

تفاصيل التغليف:

Packaging: Export carton; التعبئة والتغليف: كرتون التصدير. Wooden case ; حقي

القدرة على العرض:

تصنيع بطانات التشحيم المخصصة الخاصة

إبراز:

محمل ذو حواف من الصلب الكرتوني
,
محمل ذو حواف
,
طلاء بالقصدير

وصف المنتج

كارتون الفولاذ Pap MU Bushing Flanged Bearing من النوع المنقسم مع التصفيف القطني هو حل حامل عالي الأداء مصمم لتلبية متطلبات التطبيقات الصناعية المختلفة.

المصنوعة من الصلب المقوى الكرتونية، هذا البوشينغ تحمل يضمن القوة والاستقرار تحت الأحمال الثقيلة.المواد (البولي تيترافلور إيثيلين) توفر التشحيم الممتاز ومقاومة الارتداءلضمان التشغيل السلس وطول عمر الخدمة.

يضيف التصميم المزدوج القوة والصلابة إلى المحامل ، بينما يسمح النوع المقطوع بسهولة التثبيت والتنظيم.صبغة القصدير على سطح المحمل يزيد من مقاومة التآكل واستدامته.

إذا كنت بحاجة إلى محمل للآلات الثقيلة أو مكونات السيارات أو أي تطبيق صناعي آخربطاقات الصلب Pap MU البوشينغ فلانجد تحمل من النوع سليتد مع التصفيف القصدير هو خيار موثوق وفعالالهندسة الدقيقة والمواد عالية الجودة تضمن أداءً مثاليًا وموثوقية طويلة الأجل.

بطاقات الصلب الصفيحة Pap MU البوشينغ المقطوعة

محمل بالفلانج، غابة معدنية مع طلاء ptfe

شجيرات (MU)PTFE البوشينغ نوع الشقوق تسليطات إمدادات المعدن + أوراق برونزية مصقولة POM. مع الدعم الفولاذي، البوشينغز أشرطة الدرجة والشرائط - المحامل، csb 50 البوشينغز، في نفس اليوم الشحنات
محامل البوليمر المعدني PTFE BUSH مع دعم البرونز للتطبيقات الجافة والمرونة في البيئات التآكلية.

(توليكي ساموسمارويج)

دعم فولاذي + مسحوق برونزي مع محامل جافة /Pb
1. /Pb خليط 0.01 ~ 0.03mm ، يوفر فيلم نقل أولي ممتاز ، والذي يغطي بشكل فعال سطح التزاوج في مجموعة المحامل ، مما يشكل فيلمًا مطهرًا صلبًا من نوع الأكسيد.
2مسحوق البرونز المختلط 0.20-0.35mm، يوفر أقصى قدر من التوصيل الحراري بعيدا عن سطح العامل، كما يعمل كمخزن للمزيج الرصاصي.
3فولاذ منخفض الكربون، يعطي قدرة عالية على تحمل الحمل، وتبديد الحرارة ممتازة.
4مساحة 0.002 ملم، يوفر مقاومة جيدة للتآكل.
5مناسبة للعمل الجاف، معدل انخفاض الاحتكاك، وانخفاض ارتداء، خصائص الانزلاق جيدة، وتشكيل فيلم نقل يمكن أن تحمي سطح المعدن التزاوج،مناسبة للحركة الدوارة والمتذبذبة. مقاومة كيميائية عالية، انخفاض امتصاص الماء والتورم. أيضا يعمل بشكل جيد مع التشحيم

MU (الوقاية الفولاذية + طبقة البرونزية + مسحوق)

معايير المياه المتريّة لـ (MU Bushes) ((DIN1494)

النوع Ø D Ø د المحور السكن f1 f2 لا شيء25

8 10 15 20 25 30 40

(إم يو) 5.5 4 40 - 0008 5.5 + 0.006 0 0.3 0.2 0408 0410

(إم يو) 7 5 5-0.010 -0.022 7+0.015 0 0.6 0.3 0508 0510

(إم يو) 8 6 6-0.010 -0.022 8+0.015 0 0608 0610 0615

(إم يو) 10 8 8-0.013 -0.028 10+0.015 0 0808 0810 0815

(إم يو) 12 10 10-0.013 -0.028 12+0.018 0 1008 1010 1015 1020

(إم يو) 14 12 12-0.016 -0.034 14+0.018 0 1208 1210 1215 1220

(إم يو) 15 13 13-0.016 -0.034 15+0.018 0 1310 1315 1320

(إم يو) 16 14 14-0.016 -0.034 16+0.018 0 1410 1415 1420

(إم يو) 17 15 15-0.016 -0.034 17+0.018 0 1510 1515 1520 1525

(إم يو) 18 16 16-0.016 -0.034 18+0.018 0 1615 1620 1625

(إم يو) 19 17 17-0.016 -0.034 19+0.021 0 1715 1720 1725

(إم يو) 20 18 18-0.016 -0.034 20+0.021 0 1815 1820 1825

(إم يو) 23 20 20-0.020 -0.041 23+0.021 0 0.8 0.4 2015 2020 2025 2030

(إم يو) 25 22 22-0.020 -0.041 25+0.021 0 ? 2220 2225 2230

(إم يو) 27 24 24-0.020 -0.041 27+0.021 0 2420 2425 2430

(إم يو) 28 25 25-0.020 -0.041 28+0.021 0 2515 2520 2525 2530

(إم يو) 32 28 28-0.020 -0.041 32+0.025 0 1.2 0.6 2815 2820 2825 2830

(إم يو) 34 30 30-0.020 -0.041 34+0.025 0 3020 3025 3030 3040

(إم يو) 36 32 32-0.025 -0.050 36+0.025 0 3220 3225 3230 3240

(إم يو) 39 35 35-0.025 -0.050 39+0.025 0 3520 3525 3530 3540

(إم يو) 42 38 38-0.025-0.050 42+0.025 0 3820 3825 3830 3840

(إم يو) 44 40 40-0.025 -0.050 44+0.025 0 4020 4025 4030 4040

(إم يو) 50 45 45-0.025-0.050 50+0.025 0 1.6 0.8 4520 4525 4530 4540

(إم يو) 55 50 50-0.025 -0.050 55+0.030 0 5030 5040

(إم يو) 70 65 65-0.030-0.060 70+0.030 0 6540 6550 6560

(إم يو) 75 70 70-0.030 -0.060 75+0.030 0 7040 7050 7060 7070

(إم يو) 80 75 75-0.030-0.060 80+0.030 0 7550 7560 7570

(إم يو) 85 80 800 - 0045 85+0.035 0 8040 8050 8060 8070

(إم يو) 90 85 850 - 0054 90+0.035 0 8550 8560 8570 8580

(إم يو) 95 90 900 - 0054 95+0.035 0 9050 9060 9070 9080

(إم يو) 100 95 950 -0.054 100+0.035 0 9550 9560 9570 9580

(إم يو) 105 100 1000 - 0054 105+0.035 0 10050 10060 10070 10080

(إم يو) 110 105 1050 - 0054 110+0.035 0 10550 10560 10570 10580

(إم يو) 115 110 1100 - 0054 115+0.035 0 11050 11060 11070 11080

(إم يو) 120 115 1150 -0.054 120+0.035 0 11550 11560 11570 11580

(إم يو) 125 120 1200 - 0054 125+0.040 0 12060 12070 12080

(إم يو) 130 125 1250 -0.063 130+0.040 0 12560 12570 12580

(إم يو) 135 130 1300 - 0063 135+0.040 0 13060 13070 13080

(إم يو) 140 135 1350 -0.063 140+0.040 0 13560 13570 13580

(إم يو) 145 140 1400 - 0063 145+0.040 0 14060 14070 14080

(إم يو) 150 145 1450 -0.063 150+0.040 0 14560 14070 14080

(إم يو) 155 150 1500 - 0063 155+0.040 0 15060 15070 15080

(إم يو) 160 155 1550 -0.063 160+0.040 0 15560 15570 15580

(إم يو) 165 160 1600 - 0063 165+0.040 0 16060 16070 16080 160100

(إم يو) 180 165 1650 - 0063 180+0.040 0 16570 16580 165100

(إم يو) 190 185 1850 - 0072 190+0.046 0 18570 18580 185100

(إم يو) 200 195 1950 -0.072 200+0.046 0 19570 19580 195100

(إم يو) 210 205 2050 -0.072 210+0.046 0 20570 20580 215100

(إم يو) 220 215 2150 -0.072 220+0.046 0 21570 21580 215100

(إم يو) 230 225 2250 -0.072 230+0.046 0 22580 225100

(إم يو) 240 235 2350 -0.072 240+0.046 0 23580 235100

(إم يو) 250 245 2450 -0.072 250+0.046 0 24580 245100

(إم يو) 260 255 2550 -0.081 260+0.052 0 25580 255100

(إم يو) 280 275 2750 -0.081 280+0.052 0 27580 275100

(إم يو) 305 300 ثلاثة آلاف صفر081 305+0.052 0 30080 300100

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

حجم غسالة MS المتري في MM (DIN1494)

التعيين Ø د Ø D Ø D1±0.5 0 - 020 لا شيء25 f1 f2 المحور السكن

MUF 06040 6 8 12 1.0 4 0.6 0.3 6-0.010 -0.022 8+0.015 0

الـ MUF 06070 7

الـ MUF 08055 8 10 15 5.5 8-0.013 -0.028 10+0.015 0

الـ MUF 08075 7.5

الـ MUF 10070 10 12 18 7 10-0.013 -0.028 12+0.018 0

الـ MUF 10090 9

الـ MUF 10120 12

الـ MUF 12070 12 14 20 7 12-0.016 -0.034 14+0.018 0

الـ MUF 12090 9

الـ MUF 12120 12

الـ MUF 14120 14 16 22 12 14-0.016 -0.034 16+0.018 0

الـ MUF 14170 17

الـ MUF 15090 15 17 23 9 15-0.016 -0.034 17+0.018 0

الـ MUF 15120 12

الـ MUF 15170 17

الـ MUF 16120 16 18 24 12 16-0.016 -0.034 18+0.018 0

الـ MUF 16170 17

الـ MUF 18120 18 20 26 12 18-0.016 -0.034 20+0.021 0

الـ MUF 18170 17

MUF 18200 20

الـ MUF 20115 20 23 30 1.5 11.5 0.8 0.4 20-0.020 -0.041 23+0.021 0

الـ MUF 20165 16.5

الـ MUF 20215 21.5

MUF 22150 22 25 32 15 22-0.020 -0.041 25+0.021 0

الـ MUF 22220 20

الـ MUF 25115 25 28 35 11.5 25-0.020 -0.041 28+0.021 0

الـ MUF 25165 16.5

الـ MUF 25215 21.5

MUF 30160 30 34 42 2.0 16 1.2 0.6 30-0.020 -0.041 34+0.025 0

الـ MUF 30260 26

MUF 35160 35 39 47 16 35-0.025 -0.050 39+0.025 0

MUF 35260 26

الـ MUF 40260 40 44 53 26 40-0.025 -0.050 44+0.025 0

الخصائص

PTFE BUSH مع برونز دعم عرض جداارتداء جيد وأداء انخفاض الاحتكاكعلى نطاق واسع من الأحمال والسرعات ودرجات الحرارة في ظروف التشغيل الجاف

مادة البوشينج المناسبة للتطبيقات المزروعة

محملات مضادة للكبح مناسبة للحركات الخطية والمتذبذبة والدورانية

تمت الموافقة عليها وفقًا للمعايير FAR 25.853 و FAR 25.855 (لوائح الطيران الاتحادية) و ASTM E162:2016 اختبار قابلية الاحتراق السطحي للتطبيقات الداخلية للطائرات

تم اختبارها وفقًا لمعيار ASTM E595/ECSS-Q-ST-70-02C - خصائص الغازات الخارجة للمواد المستخدمة في معدات المركبات الفضائية

معتمدة وفقًا للمعايير DIN EN 1797 و ISO 21010 (أوعية المشعة ٪ التوافق بين الغاز والمواد) للأنابيب والصماماتأجهزة التوصيل والمكونات الأخرى في كل من الأكسجين الغازي والسائل لدرجة حرارة أقصاها 60 درجة مئوية وضغط الأكسجين 25 باراتصل بـ (VIPLUS) لمزيد من التفاصيل.

- نعم

PTFE BUSH مع دعم البرونزي

العملية الجافة جيد جداً

عملية التشحيم جيد

عملية الزيت العدل

قابلة للآلات استشاري مهندس التطبيقات

متوافقة مع RoHS غير متوافق

الأحجام القياسية متاحة

التطبيق الممتاز

محامل معدنية بوليمرية منخفضة الاحتكاك®

جيد

جيد جداً

جيد

استشاري مهندس التطبيقات

متوافق

متاحة

DP10

جيد

جيد

العدل

استشاري مهندس التطبيقات

متوافق

غير متوفرة

المزايا

تحسين كفاءة استخدام الطاقةالأداء المنخفض للاحتكاك من الغطاء المضخم
حياة خدمة مطولة معطبقة برونزية عالية المقاومة للاستعمال;
لا توجد صيانة لأن المحامل المزينة ذاتياً يمكن أن تعمل جافة بدون زيت.
موثوقية أكبر من المحامل المعدنية من خلال تجنب الإمساك المحتمل للعمود / المحامل في ظل ظروف التشحيم الحددي وتشغيل التوقف / البدء المتكرر.
تصاميم صغيرة وخفيفة الوزن مع بناء محمل ذو جدار رقيق.
الحد من الضوضاء دون اتصال معدن إلى معدن بين الوعاء والعمود.
التجميع السريع والبسيط بدون أدوات تركيب مكلفة

نطاق الاستخدام

جاف جيد جداً

زيت مطهر جيد

الدهون المزروعة العدالة

مُزلق بالماء جيد

سائل العملية المزلق العدالة

الخصائص الفيزيائية والميكانيكية

البنود القيمة الوحدة

التوصيل الحراري 18 W/mK

درجة حرارة العمل القصوى 280 °C

الحد الأدنى لدرجة حرارة العمل -200 °C

قوة العائد الضغطية 300 N/mm2

الحد الأقصى للحمل الثابت 140 N/mm2

الحمل الديناميكي القصوى 140 N/mm2

الحد الأقصى لسرعة الانزلاق - جاف 2.5 م/س

معدل الطاقة الكهروضوئية القصوى - جاف، تشغيل مستمر 1.8 N/mm2 * m/s

الحد الأقصى لعامل الطاقة الكهروضوئية - جاف ، تشغيل متقطع 3.5 N/mm2 * m/s

معامل الاحتكاك - جاف 0.02-0.25 　

معامل الاحتكاك - زيت مطهر 0.02-0.12 　
