| الاسم التجاري: | VIIPLUS |
| رقم الطراز: | محامل برونزية ملفوفة WB700 WB800 WB702 WB802 WB-802 ... |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | محامل برونزية مثقبة ， محامل ملفوفة من البرونز العادي |

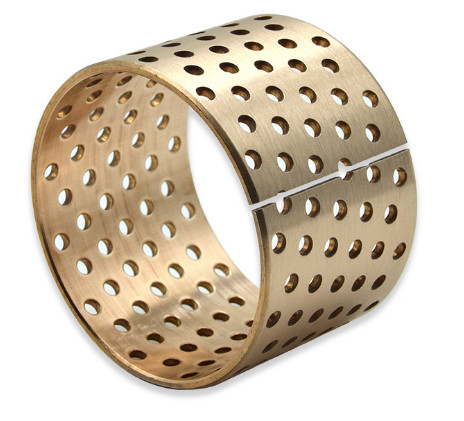

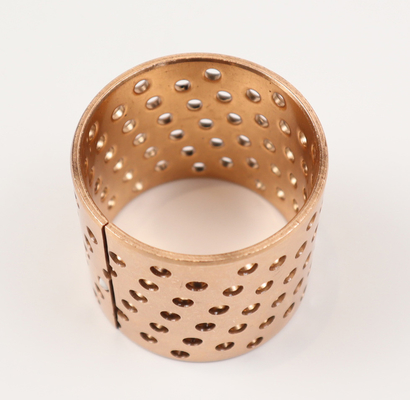

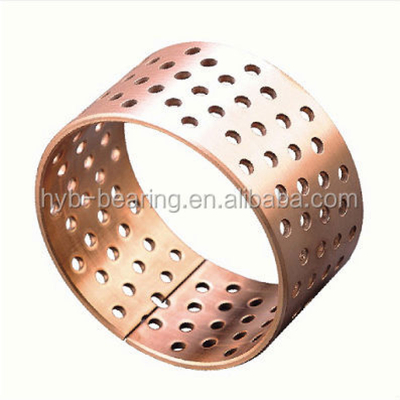

يتم تصميم محامل البرونزية الملفوفة عالية الحمل مع ثقوب اللحاء من خلال لتلبية متطلبات أكثر صرامة من التطبيقات عالية الحمل.المدى الطويل، والهندسة الدقيقة التي تضمن التشغيل السلس والموثوق به تحت الأحمال الثقيلة.
المادة البرونزية المستخدمة في بناء هذه المحامل معروفة بمقاومتها الممتازة للاستنزاف ومقاومة التآكل ، مما يجعلها خيارًا مثاليًا لتطبيقات الحمل العالي.التصميم الملفوف يوفر دعماً إضافياً واستقرار، مما يضمن أن المحامل يمكن أن تتعامل مع الأحمال الشديدة دون تشويه أو الفشل.
تسمح فتحات الفلنج عبر المحامل بسهولة التثبيت وإزالتها ، مع توفير قنوات تبريد وتشحيم إضافية.هذه السمة تعزز أداء المحامل وتطيل حياتها.
عندما تقوم بتحديث نظامك الحالي أو تثبيت معدات جديدةحمالات البرونز الملفوفة عالية الحمل مع فتحات الشبكة من خلال هي خيار ممتاز لضمان التشغيل السلس والكفاءة تحت الأحمال الثقيلةهندستهم الدقيقة وتصميمهم القوي يجعلهم حلًا موثوقًا طويل الأجل لاحتياجاتك الصناعية.
أوعية BRM80 ؟ أوعية مترية قياسية ((DIN1494)
| النوع | ØD | Ød | المحور | السكن | f1 | f2 | L0 -0.40 | ||||||
| 10 | 15 | 20 | 25 | 30 | 40 | 50 | |||||||
| BRM80 | 12 | 10 | 10-0.013 -0.028 | 12+0.018 0 | 0.6 | 0.3 | 1010 | 1015 | 1020 | ||||
| BRM80 | 14 | 12 | 12-0.016 -0.034 | 14+0.018 0 | 1210 | 1215 | 1220 | ||||||
| BRM80 | 16 | 14 | 14-0.016 -0.034 | 16+0.018 0 | 1415 | 1420 | |||||||
| BRM80 | 17 | 15 | 15-0.016 -0.034 | 17+0.018 0 | 1515 | 1520 | 2525 | ||||||
| BRM80 | 18 | 16 | 16-0.016 -0.034 | 18+0.018 0 | 1615 | 1620 | 1625 | ||||||
| BRM80 | 19 | 17 | 17-0.016 -0.034 | 19+0.021 0 | 1715 | 1720 | 1725 | ||||||
| BRM80 | 20 | 18 | 18-0.016 -0.034 | 20+0.021 0 | 1815 | 1820 | 1825 | ||||||
| BRM80 | 23 | 20 | 20-0.020 -0.041 | 23+0.021 0 | 0.8 | 0.4 | 2015 | 2020 | 2025 | 2030 | |||
| BRM80 | 25 | 22 | 22-0.020 -0.041 | 25+0.021 0 | 2215 | 2220 | 2225 | 2230 | |||||
| BRM80 | 27 | 24 | 24-0.020 -0.041 | 27+0.021 0 | 2420 | 2425 | 2430 | ||||||
| BRM80 | 28 | 25 | 25-0.020 -0.041 | 28+0.021 0 | 2520 | 2525 | 2530 | ||||||
| BRM80 | 32 | 28 | 28-0.020 -0.041 | 32+0.025 0 | 1.2 | 0.6 | 2820 | 2825 | 2830 | ||||
| BRM80 | 34 | 30 | 30-0.020 -0.041 | 34+0.025 0 | 3020 | 3025 | 3030 | 3040 | |||||
| BRM80 | 36 | 32 | 32-0.025 -0.050 | 36+0.025 0 | 3220 | 3225 | 3230 | 3240 | |||||
| BRM80 | 39 | 35 | 35-0.025 -0.050 | 39+0.025 0 | 3520 | 4525 | 4530 | 4540 | |||||
| BRM80 | 44 | 40 | 40-0.025 -0.050 | 44+0.025 0 | 4020 | 4025 | 4030 | 4040 | |||||
| BRM80 | 50 | 45 | 45-0.025-0.050 | 50+0.025 0 | 1.6 | 0.8 | 4520 | 4525 | 4530 | 4540 | |||
| BRM80 | 55 | 50 | 50-0.025 -0.050 | 55+0.030 0 | 5030 | 5040 | 5050 | ||||||
| BRM80 | 60 | 55 | 55-0.030-0.060 | 60+0.030 0 | 5530 | 5540 | 5550 | ||||||
| BRM80 | 65 | 60 | 60-0.030 -0.060 | 65+0.030 0 | 6030 | 6040 | 6050 | ||||||
| BRM80 | 70 | 65 | 65-0.030-0.060 | 70+0.030 0 | 6530 | 6540 | 6550 | ||||||
| BRM80 | 80 | 75 | 75-0.030-0.060 | 80+0.030 0 | 1.6 | 0.8 | 7540 | 7550 | 7560 | |||
| BRM80 | 85 | 80 | 80،030،0060 | 85+0.035 0 | 8040 | 8050 | 8060 | |||||
| BRM80 | 90 | 85 | 85-0.036-0.071 | 90+0.035 0 | 8540 | 8550 | 8560 | |||||
| BRM80 | 95 | 90 | 90-0.036 -0.071 | 95+0.035 0 | 9050 | 9560 | 9580 | |||||
| BRM80 | 100 | 95 | 95-0.036-0.071 | 100+0.035 0 | 9550 | 9560 | 9580 | |||||
| BRM80 | 105 | 100 | 100،036،0071 | 105+0.035 0 | 10050 | 10060 | 10080 | 100100 | ||||
| BRM80 | 110 | 105 | 105-0.036 -0.071 | 110+0.035 0 | 10550 | 10560 | 10580 | 105100 | ||||
| BRM80 | 115 | 110 | 110-0.036-0.071 | 115+0.035 0 | 11050 | 11060 | 11080 | 110100 | ||||
| BRM80 | 120 | 115 | 115-0.036 -0.071 | 120+0.035 0 | 11550 | 11560 | 11580 | 115100 | ||||
| BRM80 | 125 | 120 | 120-0.036-0.071 | 125+0.040 0 | 12060 | 12080 | 120100 | |||||
| BRM80 | 130 | 125 | 125-0.043 -0.083 | 130+0.040 0 | 12560 | 12580 | 125100 | |||||
| BRM80 | 135 | 130 | 130-0.043 -0.083 | 135+0.040 0 | 13060 | 13080 | 130100 | |||||
| BRM80 | 140 | 135 | 135-0.043 -0.083 | 140+0.040 0 | 13560 | 13580 | 135100 | |||||
| BRM80 | 145 | 140 | 140-0.043 -0.083 | 145+0.040 0 | 14060 | 14080 | 140100 | |||||
| BRM80 | 150 | 145 | 145-0.043 -0.083 | 150+0.040 0 | 14560 | 14580 | 145100 | |||||
| BRM80 | 160 | 155 | 155-0.043 -0.083 | 160+0.040 0 | 15580 | 155100 | 155120 | |||||
| BRM80 | 170 | 165 | 165-0.043 -0.083 | 170+0.040 0 | 16580 | 165100 | 165120 | |||||
| BRM80 | 180 | 175 | 175-0.043 -0.083 | 180+0.040 0 | 17580 | 175100 | 175120 | |||||
| BRM80 | 190 | 185 | 185-0.050 -0.096 | 190+0.046 0 | 18580 | 185100 | 185120 | |||||
| BRM80 | 200 | 195 | 195-0.050-0.096 | 200+0.046 0 | 19580 | 195100 | 195120 | |||||
| BRM80 | 210 | 205 | 205-0.050 -0.096 | 210+0.046 0 | 20580 | 205100 | 205120 | |||||
| BRM80 | 220 | 215 | 215-0.050 -0.096 | 220+0.046 0 | 21580 | 215100 | 215120 | |||||
| BRM80 | 230 | 225 | 225-0.050 -0.096 | 230+0.046 0 | 22580 | 225100 | 225120 | |||||
| BRM80 | 240 | 235 | 235-0.050 -0.096 | 240+0.046 0 | 23580 | 235100 | 235120 | |||||
| BRM80 | 250 | 245 | 245-0.050 -0.096 | 250+0.046 0 | 24580 | 245100 | 245120 | |||||
| BRM80 | 265 | 260 | 260-0.056 -0.108 | 265+0.052 0 | 26080 | 260100 | 260120 | |||||
| BRM80 | 285 | 280 | 280-0.056 -0.108 | 285+0.052 0 | 28080 | 280100 | 280120 | |||||
| BRM80 | 305 | 300 | 300-0.056 -0.108 | 305+0.052 0 | 30080 | 300100 | 300120 |
محامل برونزية مستقرة مع أو بدون شراع مخصصة للحركات الشعاعية والحوائية. يتم تغليف المحامل بمادة متجانسة قابلة للتشكيل البارد.

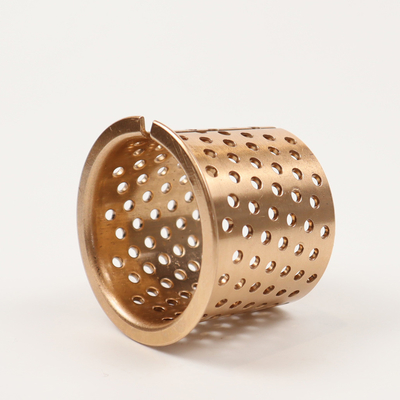

PBG 50556430-BRM80 مع فليانج والثقوب من خلال
PBG 70758440-BRM80
PBG 60657450-BRM80
WB802WF سلسلة FB092 حمالة البرونزية هي حمالة الحائط الرقيق، والتي مصنوعة من مواد البرونزية ومعالجة بشكل متساوٍ ومنظم فتحات ملء النفط. بعد التجميع،يتم حقن زيت التشحيم ويتم تكوين الختم النهائي للاستخدام. يحمل مزايا تخزين النفط الكبير ، والتركيب المريح ، وحجم التصميم الصغير ، ويمكن أن يحل محل استخدام غطاء النحاس ، ويمكن أن يقلل إلى حد كبير من التكلفة.
تستخدم على نطاق واسع في آلات الرفع ، آلات البناء ، هيكل جرار السيارات ، صناعة أدوات الآلات ، آلات التعدين ، عمود محرك السيارة ، صندوق تغيير السيارات ، مولد ، رافعة ،الآلات المعدنية والناقلاتالرفع، وآلة التدحرج، وآلة التسوية وغيرها من الأحمال المتوسطة، وأوقات السرعة المنخفضة.
شجيرات عاديّة
الشجيرات العادية التي تحمل الشريط
يتم تصنيع محمل البرونز FB090 من شريط سبيكة النحاس عالي الكثافة مع صيغة خاصة. يمكن أن يتم طحن السطح بواسطة الألماس أو ثقوب النفط نصف الكروي والخنادق حسب متطلبات المستخدمين.لديها مزايا الكثافة العالية، القدرة الكبيرة على تحمل، مقاومة جيدة للارتداء، حياة طويلة الخدمة، الخ، لتحل محل الغطاء النحاسي الصب التقليدي، يمكن أن تقلل من الحجم الميكانيكي، وخفض التكلفة.تستخدم على نطاق واسع في آلات الرفع، آلات البناء، هيكل الجرار، صناعة الأدوات الآلية، آلات التعدين، عمود محرك السيارات، صندوق تغيير السيارات، مولد، رافعة، آلات المعادن والناقلات، المصعد،آلة التدحرج، آلة التسوية وغيرها من الأحمال المتوسطة، وأوقات السرعة المنخفضة.
| البيانات | الرمز | FB-092 |
| المواد | CuSn8P ((Qsn8-0.3) | |
| التطبيقات | المنتجات تستخدم على نطاق واسع في الآلات الزراعية، وآلات البناء، وآلات الهندسة. | |
| الكثافة g/cm3 | 8.8 | |
| قدرة الحمل القصوى N/mm2 | 120 | |
| سرعة الخط القصوى V | التشحيم بالدهون m/s | 2.5 |
| الحد الأقصى لقيمة PV | التشحيم بالدهون N/mm2·m/s | 2.8 |
| قوة السحب N/mm2 | >460 | |
| قوة العائد N/mm2 | >280 | |
| صلابة HB | 90~150 | |
| معامل الاحتكاك u | 0.06 ~ 0.15 | |
| محور التزاوج | صلابة HRC | ≥50 |
| الخامة Ra | 0.4~1.0 | |
| درجة حرارة العمل °C | -40 ~ + 150 | |
| التوصيل الحراري W/mk | 58 | |
| معامل التوسع الخطي | 18.5×10-6/K | |
| بالإضافة إلى المنتجات القياسية المعروضة في الكتالوج، يمكنك أيضا توفير المنتجات غير القياسية أو الطلب وفقًا لمتطلبات العملاء. | ||
محمل المقصود للزيت أو التشحيم بالشحوم. متوفر مع أو بدون شراع.
السطح المنزلق لـ BRM10 يحتوي على جيوب التشحيم الرومبويد. السطح المنزلق لـ BRM80 يحتوي على ثقوب تمر من خلاله.
