| الاسم التجاري: | CHINA CUSTOM BUSHING SELF-LUBRICATING BEARINGS |
| رقم الطراز: | بوش جاف ، بطانات ذاتية التشحيم |
| الـ MOQ: | قابل للتفاوض |
| السعر: | 1.00usd-100.00usd，negotiable |
| شروط الدفع: | T / T مقدما ، ويسترن يونيون |
| القدرة على التوريد: | مصنعي جلبة الصلب الجاف التشحيم الذاتي الموردين محامل عادية |

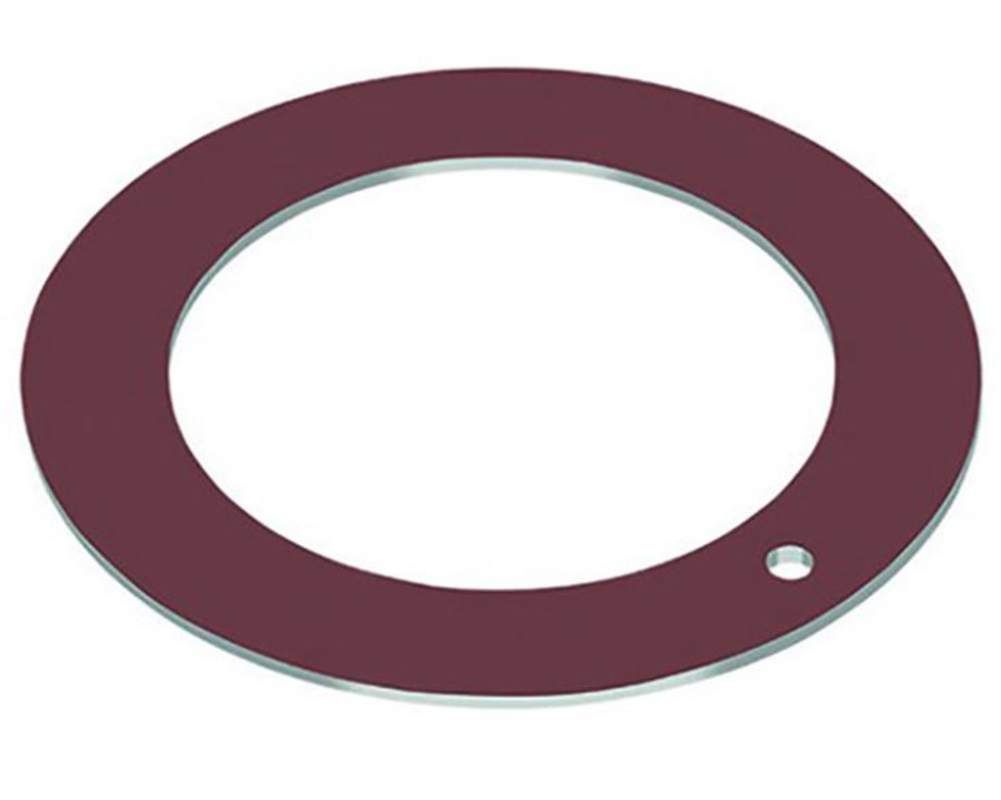

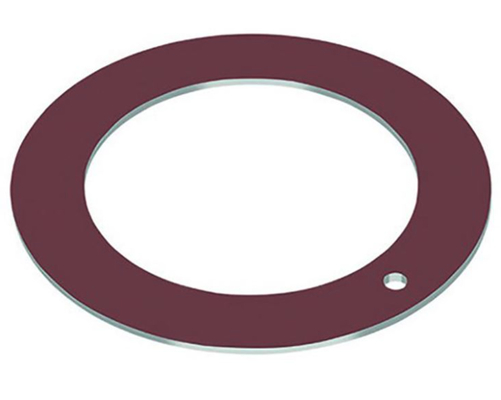

تعتبر حلقة الدفع المترية RED Inside Dry Bush مكونًا مصممًا بدقة للاستخدام في التطبيقات عالية الأداء حيث تكون التشحيم الجاف مطلوبًا. مصنوعة من (Polytetrafluoroethylene)، وهي مادة تشتهر بمقاومتها الممتازة للتآكل وخصائص الاحتكاك المنخفضة، تضمن حلقة الدفع هذه تشغيلًا سلسًا وموثوقًا به حتى في الظروف الجافة.
يوفر الجزء الداخلي الأحمر من الجلبة تزييتًا ومتانة إضافيين، مما يضمن أداءً طويل الأمد. يسمح التصميم المتري بسهولة الاندماج في مجموعة واسعة من الأنظمة والتطبيقات، مما يجعله خيارًا متعدد الاستخدامات ومريحًا.
سواء كنت تقوم بترقية نظام موجود أو تصميم نظام جديد، فإن حلقة الدفع المترية RED Inside Dry Bush هي خيار ممتاز لضمان نقل الدفع بسلاسة وكفاءة في البيئات الجافة. تضمن موادها عالية الجودة وهندستها الدقيقة الأداء والموثوقية الأمثل، مما يجعلها حلاً فعالاً من حيث التكلفة على المدى الطويل لاحتياجاتك الصناعية.
| محور | التعيين | حجم الغسالة | حجم التثبيت | ||||||
| d+0.25 | D-0.25 | T-0.05 | M±0.125 | h | +0.4 -0.1 |
t ±0.2 | D1+0.12 | ||
| 8 | SFWC10 | 10 | 20 | 1.5 | 15 | 1.5 | 1 | 20 | |
| 10 | SFWC12 | 12 | 24 | 18 | 24 | ||||
| 12 | SFWC14 | 14 | 26 | 20 | 2 | 26 | |||
| 14 | SFWC16 | 16 | 30 | 23 | 30 | ||||
| 16 | SFWC18 | 18 | 32 | 25 | 32 | ||||
| 18 | SFWC20 | 20 | 36 | 28 | 3 | 36 | |||
| 20 | SFWC22 | 22 | 38 | 30 | 38 | ||||
| 22 | SFWC24 | 24 | 42 | 33 | 42 | ||||
| 24 | SFWC26 | 26 | 44 | 35 | 44 | ||||
| 26 | SFWC28 | 28 | 48 | 38 | 4 | 48 | |||
| 30 | SFWC32 | 32 | 54 | 43 | 54 | ||||
| 36 | SFWC38 | 38 | 62 | 50 | 62 | ||||
| 40 | SFWC42 | 42 | 66 | 54 | 66 | ||||
| 46 | SFWC48 | 48 | 74 | 2 | 61 | 1.5 | 74 | ||
| 50 | SFWC52 | 52 | 78 | 65 | 78 | ||||
| 60 | SFWC62 | 62 | 90 | 76 | 90 | ||||
| بيان: يجب استخدام وتد أو برغي غاطس لمنع الدوران، ولكن يجب أن يكون الرأس منخفضًا بمقدار 0.25 مم على الأقل أسفل سطح محمل الدفع. |
|||||||||
| السلسلة القياسية من شرائط SF | |||||||||
| الوحدة: مم | |||||||||
| النوع | الطول | العرض ± 1 | السماكة -0.04 | ||||||
| SF- 1 SF-2 | 500 | 125 | 1.0 | ||||||
| SF- 1 SF-2 | 500 | 125 | 1.5 | ||||||
| SF- 1 SF-2 | 500 | 125 | 2.0 | ||||||
| SF- 1 SF-2 | 500 | 125 | 2.5 | ||||||
| SF-2 | 500 | 125 | 3.0 | ||||||
تستخدم محامل التشحيم الذاتي المصنوعة من الفولاذ SF-1 صفيحة فولاذية منخفضة الكربون عالية الجودة كأساس لها، وبرونز مسامي متلبد كطبقة وسيطة ومركب من الرصاص كسطح لها. يوفر خاصية التشحيم الذاتي الجيد، والتآكل المنخفض، والاحتكاك المنخفض، وخصائص الانزلاق الجيدة، والضوضاء المنخفضة. تم تطبيقه على نطاق واسع في أوضاع الانزلاق الميكانيكية المختلفة، مثل آلات النسيج وآلات الطباعة ومركبات الضغط الهيدروليكي وآلات التبغ وأدوات الجمباز والآلات الزراعية وما إلى ذلك.
اختر من بين مجموعتنا المختارة من محامل الدفع في مجموعة واسعة من الأنماط والأحجام.

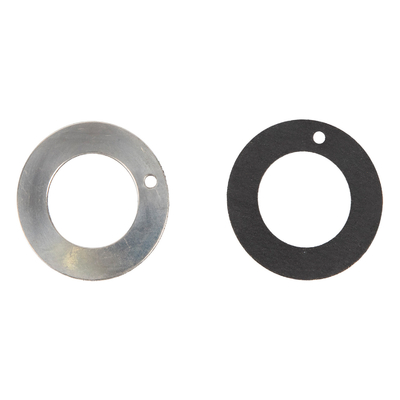

مادة حلقة الدفع المركبة من البوليمر المعدني
الظهر الفولاذي + تلبيد البرونز المسامي + + الرصاص
1. + طبقة انزلاق الرصاص
2. تلبيد البرونز المسامي
3. الظهر الفولاذي
4. طلاء القصدير / النحاس
مناسب للتشغيل الجاف مع معامل احتكاك منخفض، ومعدل تآكل منخفض، وخصائص انزلاق جيدة، ستحمي طبقة النقل التي تم إنشاؤها سطح المعدن المتزاوج.
مناسب للحركة الدورانية والتذبذبية، ومقاومة كيميائية عالية، وامتصاص أقل للماء وتقليل الانتفاخ.
يعمل أيضًا بشكل جيد مع التشحيم.
| المادة الأساسية | فولاذ / برونز | |
| درجة الحرارة القصوى | -195 درجة مئوية - 280 درجة مئوية | |
| أقصى سعة تحميل P | 70-250 نيوتن / مم² | |
| معامل الاحتكاك u | 0.05-0.40u | |
| تنظيم المواد | 1. مع الرصاص 0.01 ~ 0.03 مم | |
| 2. برونز مسامي 0.2 ~ 0.3 مم | ||
| 3. ظهر فولاذي 0.7 ~ 2.3 مم | ||
| 4. طلاء القصدير 0.005 مم أو طلاء النحاس 0.008 مم | ||
| البيانات الفنية | أقصى سعة تحميل P | 140 نيوتن / مم² |
| معامل الاحتكاك μ | 0.03~0.18 | |
| درجة حرارة التشغيل | -195 درجة مئوية ~ + 280 درجة مئوية | |
| حد السرعة V | 10 م / ث | |
| أقصى قيمة PV | (جاف) 4.3 نيوتن / مم² م / ث | |
| (زيت) 60 نيوتن / مم² م / ث | ||
1. يمكن استخدامه حيث لا يمكن وضع الزيت أو يصعب وضع الزيت.
2. تآكل منخفض، واحتكاك منخفض، وعمر طويل.
3. خصائص منخفضة الالتصاق والانزلاق تضمن دقة تشغيل الماكينة بسرعات انزلاق منخفضة.
4. اهتزاز منخفض، وضوضاء منخفضة، وغير ملوث في التشغيل.
5. يتم نقل حشو الرصاص إلى العمود المتزاوج لتحسين خصائص التشغيل.
6. يمكن استخدامه في صلابة منخفضة للعمود المتزاوج، لذا فإن معالجة الأعمدة سهلة.
7. ستكون الماكينة مضغوطة بسبب السماكة الرقيقة والوزن المنخفض للغسالة.
8. الطلاء الكهربائي ممكن لمنع التآكل.
تُستخدم حلقات الدفع المطلية TSB-1W على نطاق واسع في الحركات المنزلقة المختلفة لأنواع مختلفة من الآلات، مثل آلات النسيج وآلات التبغ والمركبات الهيدروليكية والسيارات والآلات الزراعية وما إلى ذلك.
| العنصر | القطر الداخلي | القطر الخارجي | العرض - S |
| SF-1THRUST WASHER-1020-M | 10 | 20 | 1.500|1.450 |
| SF-1THRUST WASHER-1224-M | 12 | 24 | 1.500|1.450 |
| SF-1THRUST WASHER-1426-M | 14 | 26 | 1.500|1.450 |
| SF-1THRUST WASHER-1630-M | 16 | 30 | 1.500|1.450 |
| SF-1THRUST WASHER-1832-M | 18 | 32 | 1.500|1.450 |
| SF-1THRUST WASHER-2036-M | 20 | 36 | 1.500|1.450 |
| SF-1THRUST WASHER-2238-M | 22 | 38 | 1.500|1.450 |
| SF-1THRUST WASHER-2442-M | 24 | 42 | 1.500|1.450 |
| SF-1THRUST WASHER-2644-M | 26 | 44 | 1.500|1.450 |
| SF-1THRUST WASHER-2848-M | 28 | 48 | 1.500|1.450 |
| SF-1THRUST WASHER-3254-M | 32 | 54 | 1.500|1.450 |
| SF-1THRUST WASHER-3862-M | 38 | 62 | 1.500|1.450 |
| SF-1THRUST WASHER-4266-M | 42 | 66 | 1.500|1.450 |
| SF-1THRUST WASHER-4874-M | 48 | 74 | 2.000|1.950 |
| SF-1THRUST WASHER-5278-M | 52 | 78 | 2.000|1.950 |
| SF-1THRUST WASHER-6290-M | 62 | 90 | 2.000|1.950 |
