| الاسم التجاري: | VIIPLUS |
| رقم الطراز: | شجيرة نحاسية مسدودة من الجرافيت |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | الجرافيت توصيل البطانات النحاسية عبر الإنترنت • مصنعي محامل منزلقة • موردي جلبة التشحيم الذاتي |

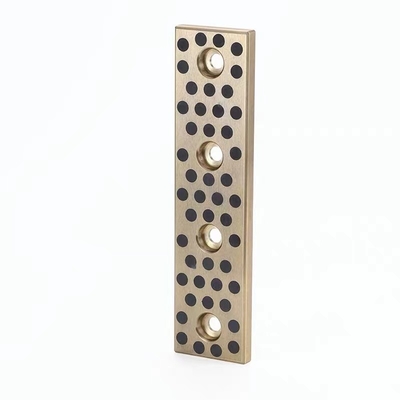

وسادة تآكل القضبان الإرشادية ذات التشحيم الصلب من سبيكة C86300، لوحة JSP هي مكون متخصص مصمم لتوفير مقاومة فائقة للتآكل والتشحيم للقضبان الإرشادية في مختلف التطبيقات الصناعية. مصنوعة من سبيكة C86300، وهي توفر خصائص ميكانيكية ممتازة، بما في ذلك القوة والمتانة العالية.
يضمن مادة التشحيم الصلبة المدمجة في وسادة التآكل التشغيل السلس والفعال حتى في البيئات ذات الاحتكاك العالي. تقلل مادة التشحيم هذه بشكل فعال من الاحتكاك وتوليد الحرارة، مما يقلل من التآكل والتمزق على القضيب الإرشادي.
يضمن تصميم لوحة JSP لهذه الوسادة سهولة التركيب والتثبيت الآمن على القضيب الإرشادي. يوفر سطح دعم مستقرًا وموثوقًا به، مما يمنع التآكل والتلف المفرط للقضيب الإرشادي.
تعتبر وسادة تآكل القضبان الإرشادية ذات التشحيم الصلب من سبيكة C86300، لوحة JSP مناسبة للاستخدام في مجموعة واسعة من الإعدادات الصناعية، بما في ذلك الآلات الثقيلة وأنظمة التشغيل الآلي ومعدات النقل. إن بنائها القوي وخصائص التشحيم تجعلها خيارًا موثوقًا به لتقليل التآكل وتحسين أداء القضبان الإرشادية.
باختصار، توفر وسادة تآكل القضبان الإرشادية ذات التشحيم الصلب من سبيكة C86300، لوحة JSP حلاً فعالاً للغاية لتعزيز مقاومة التآكل وتشحيم القضبان الإرشادية في التطبيقات الصناعية. يضمن أدائها الفائق تشغيلًا أكثر سلاسة وعمر خدمة أطول وتكاليف صيانة أقل.
|
| رقم. | DIN | رقم المادة. | التعيين | معيار ASTM | النسبة | الكثافة (جم/سم³) | إجهاد 0.2% (ميجا باسكال) | قوة الشد (ميجا باسكال) | الإجهاد (%) | معامل المرونة (ميجا باسكال) | الصلابة (HB) | التطبيقات |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | تستخدم على نطاق واسع في هندسة السيارات والفضاء والبحرية للمكونات التي تتطلب قوة جيدة ومقاومة للتآكل. معترف بها دوليًا لتعدد استخداماتها وأدائها. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | لم يتم توحيده بعد | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | تستخدم عادة في تصنيع المحامل والبطانات والمكونات التي تتطلب قدرة عالية على التحمل ومقاومة التآكل، خاصة في التطبيقات البحرية والصناعية. |
| 2.1061.03 | CuSn12Pb | لم يتم توحيده بعد | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | تستخدم في البحرية والفضاء والآلات الثقيلة لتصنيع المحامل والمكونات التي تتطلب قوة ومتانة عالية. معروفة بالأحمال القصوى والبيئات شديدة التآكل. |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn rest | 8.2 | 450 | 750 | 8 | 115,000 | 180 | تستخدم في المحامل الثقيلة والمكونات الهيدروليكية والأجهزة البحرية. مصممة للأحمال العالية ومقاومة الهجوم التآكلي. |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | لم يتم توحيده بعد | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | تستخدم عادة في تصنيع المحامل والتروس والمكونات التي تتطلب مقاومة عالية للتآكل. معروفة بقابليتها الجيدة للتشغيل ومقاومة التآكل، خاصة في البيئات البحرية. جميع الحقوق الخاصة بالمحتوى المدرج محفوظة بواسطة https://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | لم يتم توحيده بعد | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | لم يتم توحيده بعد | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| ملاحظة: رموز شكل التسليم: .01 = صب الرمل، .02 = صب الجاذبية، .03 = صب الطرد المركزي، .04 = الصب المستمر. | ||||||||||||
الهياكل
① فيلم تشحيم صلب
② سدادة تشحيم صلبة
③ دعم برونزي

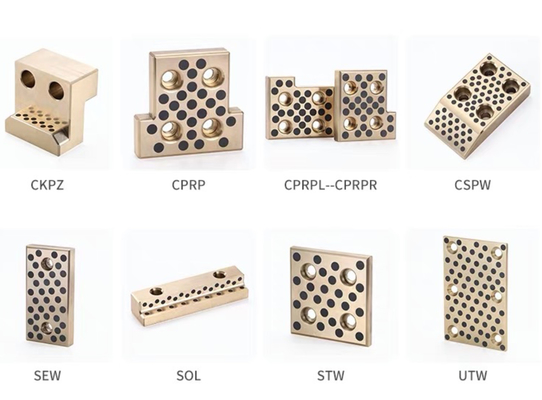

القضيب الإرشادي، على شكل حرف T، لقلب الشريحة، لوحة نحاسية
تتكون هذه القضبان الإرشادية من سبيكة نحاسية مصبوبة عالية المقاومة للتآكل، حيث يتم توفير أسطحها المنزلقة بالتساوي مع نسبة معينة من سدادات التشحيم الصلبة وفقًا لظروف العمل، وتوفر سبيكة النحاس عالية القوة قدرة تحمل عالية للحمل ويمكن أن يكون التشحيم الصلب تكوين فيلم احتكاك منخفض.
في ظل ظروف التشغيل الجاف الفنية، تم تصميم سطح المحمل بفيلم تشغيل سميك والذي
يمكّن التشحيم الصلب من نقله إلى المادة المقابلة عند التلامس الأول.
فحص المحمل الخالي من الزيت - فحص الأجزاء الأسطوانية
محمل الأكمام (من النحاس المشرب بالجرافيت)

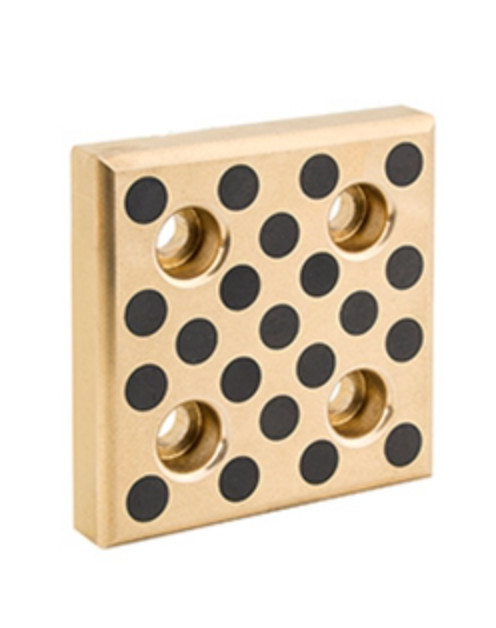

| ألواح انزلاق خالية من الزيت، لوحة تآكل، نوع عام الغرض | ||||||||||
| لوحة التآكل - ذاتية التشحيم | العرض | الطول | السماكة | فتحة | مسامير برأس مسطح | |||||
| أ | ب | ج | د | هـ | الكود | الكمية | ||||
| ألواح انزلاق خالية من الزيت JSP 18*75*10 | 18 | 75 | 10 | 15 | 45 | M6 | 2 | |||
| ألواح انزلاق خالية من الزيت JSP 18*100*10 | 100 | 10 | 25 | 50 | ||||||
| ألواح انزلاق خالية من الزيت JSP 18*125*10 | 125 | 10 | 25 | 75 | ||||||
| ألواح انزلاق خالية من الزيت JSP 18*150*10 | 150 | 10 | 25 | 100 | ||||||
| ألواح انزلاق خالية من الزيت JSP 28*75*10 | 28 | 75 | 10 | 15 | 45 | |||||
| ألواح انزلاق خالية من الزيت JSP 28*100*10 | 100 | 10 | 25 | 50 | ||||||
| ألواح انزلاق خالية من الزيت JSP 28*125*10 | 125 | 10 | 25 | 75 | ||||||
| ألواح انزلاق خالية من الزيت JSP 28*150*10 | 150 | 10 | 25 | 100 | ||||||
| ألواح انزلاق خالية من الزيت JSP 35*100*10 | 35 | 100 | 10 | 20 | 60 | M8 | ||||
| ألواح انزلاق خالية من الزيت JSP 35*150*10 | 150 | 10 | 20 | 55 | 55 | 3 | ||||
| ألواح انزلاق خالية من الزيت JSP 35*200*10 | 200 | 10 | 20 | 55 | 50 | 50 | 3 | |||
| ألواح انزلاق خالية من الزيت JSP 35*250*10 | 250 | 10 | 20 | 70 | 70 | 70 | 4 | |||
| ألواح انزلاق خالية من الزيت JSP 35*300*10 | 300 | 10 | 20 | 65 | 65 | 65 | 65 | 4 | ||
| ألواح انزلاق خالية من الزيت JSP 35*350*10 | 350 | 10 | 20 | 80 | 75 | 75 | 80 | 5 | ||
| ألواح انزلاق خالية من الزيت JSP 38*75*10 | 38 | 75 | 10 | 15 | 45 | M6 | 2 | |||
| ألواح انزلاق خالية من الزيت JSP 38*100*10 | 100 | 10 | 25 | 50 | ||||||
| ألواح انزلاق خالية من الزيت JSP 38*125*10 | 125 | 10 | 25 | 75 | ||||||
| ألواح انزلاق خالية من الزيت JSP 38*150*10 | 150 | 10 | 25 | 100 | ||||||
| ألواح انزلاق خالية من الزيت JSP 48*75*10 | 48 | 75 | 10 | 15 | 45 | |||||
| ألواح انزلاق خالية من الزيت JSP48*100*10 | 100 | 10 | 25 | 50 | ||||||
| ألواح انزلاق خالية من الزيت JSP 48*125*10 | 125 | 10 | 25 | 75 | ||||||
| ألواح انزلاق خالية من الزيت JSP 48*150*10 | 150 | 10 | 25 | 100 | ||||||
| ألواح انزلاق خالية من الزيت JSP 50*100*10 | 50 | 100 | 10 | 20 | 60 | M8 | ||||
| ألواح انزلاق خالية من الزيت JSP 50*150*10 | 150 | 10 | 20 | 55 | 55 | 3 | ||||
| ألواح انزلاق خالية من الزيت JSP 50*200*10 | 200 | 10 | 20 | 55 | 50 | 50 | 4 | |||
| ألواح انزلاق خالية من الزيت JSP 50*250*10 | 250 | 10 | 20 | 70 | 70 | 70 | 4 | |||
| ألواح انزلاق خالية من الزيت JSP 50*300*10 | 300 | 10 | 20 | 65 | 65 | 65 | 65 | 5 | ||
| ألواح انزلاق خالية من الزيت JSP 50*400*10 | 400 | 10 | 20 | 90 | 90 | 90 | 90 | 5 | ||
| ألواح انزلاق خالية من الزيت JSP 75*150*10 | 75 | 150 | 10 | 20 | 110 | — | — | 4 | ||
| ألواح انزلاق خالية من الزيت JSP 75*200*10 | 200 | 10 | 20 | 80 | 80 | — | 6 | |||
| ألواح انزلاق خالية من الزيت JSP 75*250*10 | 250 | 10 | 20 | 105 | 105 | — | 6 | |||
| ألواح انزلاق خالية من الزيت JSP 75*300*10 | 300 | 10 | 20 | 85 | 90 | 85 | 8 | |||
| ألواح انزلاق خالية من الزيت JSP 75*400*10 | 100 | 10 | 20 | 120 | 120 | 120 | 8 | |||
| ألواح انزلاق خالية من الزيت JSP 75*500*10 | 500 | 10 | 20 | 115 | 115 | 115 | 115 | 10 | ||
يتم تصنيع محمل JDB-1 المدمج بالتشحيم الصلب من البرونز المصبوب مع الجرافيت المدمج فيه بالتساوي. إنه يتمتع بأداء فائق مقارنة بالمحمل العادي الذي يعتمد تشحيمه على طبقة الزيت. في ظل ظروف الخدمة الشاقة ودرجة الحرارة العالية والسرعة البطيئة ومكافحة التآكل أو حيث يصعب إدخال الزيت، يتضاعف أدائه في كل من الصلابة ومكافحة الاحتكاك.
يمكن استخدامه على نطاق واسع في آلات الصب المستمر وآلة التعدين والسفن وتوربينات الهواء والتوربينات الهيدروليكية وآلات قولبة حقن البلاستيك.
| المادة الأساسية | CuZn25A16Fe3Mn3 | الحمل الديناميكي | 100N/mm² |
| صلابة القاعدة | HB210~245 | معامل الاحتكاك | <0.16 |
| درجة الحرارة القصوى | 300℃ | حد السرعة | جاف 0.4 م/s زيت 5 م/ث |
