| الاسم التجاري: | VIIPLUS |
| رقم الطراز: | 2000 البطانات بدون زيت |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / T. |
| القدرة على التوريد: | سدادة محامل الجرافيت ، الصين ، المصنعين ، الموردين ، المصنع ، بالجملة ، حامل المجلة المعدنية ، محمل |

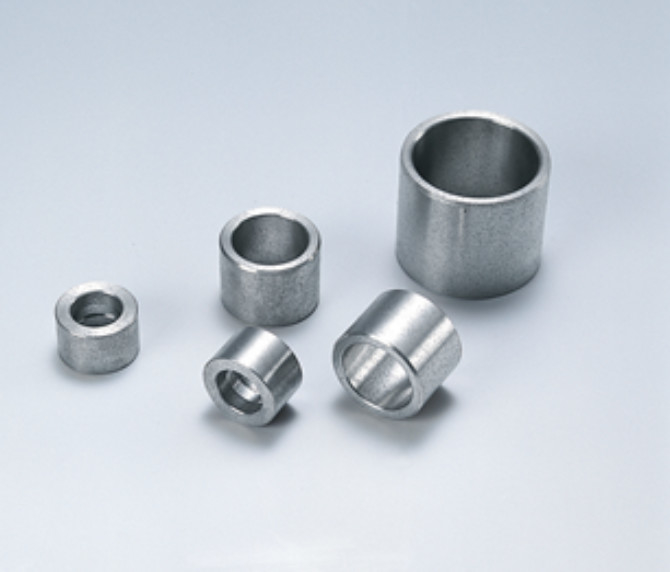

# 2000 المعدنية المنزلية الصفيحة غير الزيتية، والمعروفة بمقاومتها للارتداء، هي مكون فعال للغاية ودائمة مصممة لمختلف التطبيقات الصناعية.مصنوع من المعدن عالي الجودة، يظهر هذا الوعاء خصائص ميكانيكية ممتازة تضمن أداء موثوق به حتى تحت الأحمال الثقيلة والدورانات عالية السرعة.
التصميم الخالي من الزيت يلغي الحاجة إلى التشحيم المنتظم ، مما يقلل بشكل كبير من تكاليف الصيانة ووقت التوقف التشغيلي.هذه الميزة تجعل المحامل مناسبة بشكل خاص للاستخدام في البيئات التي يكون فيها التشحيم صعبا أو غير عملي.
تتيح آلية الصفيحة المنزلقة للمحامل حركات سلسة ودقيقة ، مما يقلل من الاحتكاك والارتداء.مقاومة البلى للمادة المعدنية تضمن حياة خدمة طويلة وأداء ثابت مع مرور الوقت.
سواء كنت ترقية المعدات القائمة أو تثبيت آلات جديدة،# 2000 الصفيحة المعدنية المنزلقة محمل غير زيتي مع مقاومة الارتداء هو خيار ممتاز لتحسين كفاءة التشغيل والموثوقية- مدة استمراره وتصميمه الخالي من الصيانة يساهم في تشغيل صناعي أكثر فعالية من حيث التكلفة واستدامة.اتصل بنا اليوم لمعرفة المزيد عن هذا الحل الحامل المبتكر وكيف يمكن أن تعزز عملياتك الصناعية.
الزيوت # 2000 الزيوت ذات المحامل المعدنية المحامل
محامل اقتصادية قابلة للاستخدام في أي اتجاه تنزلق
سلسلة Oiles 2000S هي محامل ذاتية التشحيم مصنوعة من سبيكة خاصة تم تطويرها حديثًا ، حيث يتم تشتيت المزلق الصلب المصنوع أساسًا من الجرافيت ومغطاة بمزيد من الزيت.
زيوت # 2000 هو محمل متعدد الطبقات المركب مع سطح زحلق من مادة معقدة خاصة ومع معدن خلفي مصمم من الصلب.الطبقة المتصاعدة تستخدم تصفية التشتت من المزلق الصلب الذي يتكون أساسا من سبيكة نحاس خاصة والجرافيت.
أسطوانات النفط > أسطوانات معدنية
السمات
يسمح التشويش التشويقي للمزلق الصلب باستخدام الوعاء بنجاح في اتجاهات الحركة التعسفية والوقوف في حركة دقيقة للغاية.
لا يتطلب الزيت
يقدم مقاومة ممتازة للحمل واللبس، أو اختلافات السرعة.
العينة ومادة اللوحة للتجهيز الإضافي متوفرة.
حاويات مطاطية بالزيت مع تسمين صلب متناثر
| نطاق الخدمة | |
|---|---|
| ظروف التشحيم | جاف |
| نطاق درجة حرارة العمل (°F) |
-40 إلى +248 |
| ضغط الاتصال القصوى المسموح به: (N/mm2) |
29 |
| السرعة القصوى المسموح بها: V (m/s) |
1.00 |
| القيمة الشمسية القصوى المسموح بها (N/mm2・m/s) |
1.63 |
■ قابلة للخدمة دون الحاجة إلى التشحيم. تظهر أداء أعلى عند الزيت.
■ يسمح المزلق الصلب الموزع بالحركة في أي اتجاه.
■ يحتوي على معامل انخفاض الاحتكاك ومقاومة ارتداء متفوقة إلى حد ما.
■ أسعار أقل من الأسطوانات ذات قواعد سبائك النحاس.
* تم تغيير اسم 2000S من 2500.
غطاء غطاء Oilles 2000 هو غطاء غطاء الغطاء متعدد الطبقات المصنوع من مادة مصنعة خاصة تشكل السطح المنزلق وتشكل مواد الصلب الدعم.
الصفوف المصنعة مصنوعة من سبيكة خاصة من النحاس والنيكل تحتوي على مادة مطاطية ثابتة متناثرة بشكل متساو، والمكون الرئيسي لها هو الجرافيت.سيتم إطلاق المزلقات الصلبة على السطح غطاء غطاء العوارض المتعددة الطبقات المخمرة عندما يحدث ارتداءهذا يضمن انخفاض معامل الاحتكاك أثناء التشغيل.
وبالإضافة إلى ذلك، يتم غسل هذه الطبقات المخفوقة بالزيت. وتشمل التطبيقات المشمولة لوحات التآكل لأدوات السيارات، والروبوتات الصناعية،لوحات الارتداء لآلات صناعة الدفع بالحقن البلاستيكية وربط المحامل المتعددة الطبقات المختلطة، آلات البناء، الخ
· يسمح المزلق الصلب المتشتت بالحركات في أي اتجاه ويقدم أداءً متفوقًا للحركات الدقيقة.
· قابلة للخدمة دون الحاجة إلى التشحيم.
· يحتوي على مقاومة تحميل متفوقة، وخصائص السرعة، ومقاومة الارتداء.
· المنتجات القياسية Oilles 2000 غطاء البوشينغ والألواح للمعالجة الإضافية متوفرة بأحجام مختلفة.
| ظروف التشحيم | جاف | التشحيم الدوري |
|---|---|---|
| نطاق درجة حرارة العمل (°C) |
-40+120 | -40+120 |
| ضغط الاتصال القصوى المسموح به: (N/mm2) |
24.5 | 49 |
| السرعة القصوى المسموح بها: V (m/s) |
0.50 | 1.00 |
| القيمة الشمسية القصوى المسموح بها (N/mm2・m/s) |
1.63 | 2.45 |
القيم الموجودة بين قوسين هي الضغوط الساكنةحمالة غطاء العلب متعددة الطبقات المصنعة، والتي هي ضغوطمحامل متعددة الطبقات المصنوعة من الغليانفي التطبيقات غير الحركة أو الحركة المنخفضة جداً (0.0017 م / ث).
| الكثافة | | غرام/سم3 | 6.3 |
|---|---|---|---|
| صلابة | JIS K 7202-2 | إدارة حقوق الإنسان | 60-95 |
| معدل غرس الزيت | | الحجم | 12 |
· القيم الموضحة أعلاه هي للطبقة المشددة.
· القيم الموضحة أعلاه هي القيم النموذجية، وليست القيم القياسية.
إذا تم شراء مادة Oiles 2000 واستخدامها من خلال إتمامها، يجب أن تكون مغطاة بالزيت بعد المعالجة ثم تجميعها في الغطاء.غطاء البوشينغ حاويات متعددة الطبقاتإذا تم تخزينها لفترة طويلة أو غسلها، يجب أن يتم غسلها بالزيت مرة أخرى ومن ثم تجميعه في الغطاء.غمر المعداتغطاء البوشينغ غطاء غطاء غطاء الغطاءفي زيت التشحيم لمدة 24 ساعة أو أكثر قبل استخدامه، إذا تم تعطيل غسل الزيت (عن طريق التسخين).
|
هوية |
مفرط |
الطول |
|
الفئة 7 إلى 8 |
الفئة 6 إلى 7 |
الفئة 8 إلى 9 |
| هوية | مفرط |
-صفر1 الطول L -صفر3 |
||||||||||
| φد | التسامح | φد | التسامح | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 | 30 |
| 12 |
+0.049 +0.038 |
18 |
+0.034 +0.023 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 | 121830 |
| 13 |
+0.053 +0.042 |
19 |
+0.041 +0.028 |
131910 | 131912 | 131915 | 131920 | 131925 | 131930 | |||
| 14 |
+0.053 +0.042 |
20 |
+0.041 +0.028 |
142010 | 142012 | 142015 | 142020 | 142025 | 142030 | |||
| 15 |
+0.053 +0.042 |
21 |
+0.041 +0.028 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | 152130 | ||
| 16 |
+0.053 +0.042 |
22 |
+0.041 +0.028 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | 162230 | |
| 18 |
+0.053 +0.042 |
24 |
+0.041 +0.028 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | 182430 | ||
| 20 |
+0.060 +0.047 |
28 |
+0.041 +0.028 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | 202830 | |
| 20 |
+0.060 +0.047 |
30 |
+0.041 +0.028 |
203015 | 203016 | 203020 | 203025 | 203030 | ||||
| 25 |
+0.065 +0.052 |
33 |
+0.050 +0.034 |
253312 | 253315 | 253316 | 253320 | 253325 | 253330 | |||
| 25 |
+0.065 +0.052 |
35 |
+0.050 +0.034 |
253515 | 253516 | 253520 | 253525 | 253530 | ||||
| 28 |
+0.065 +0.052 |
38 |
+0.050 +0.034 |
283820 | 283825 | 283830 | ||||||
| 30 |
+0.065 +0.052 |
38 |
+0.050 +0.034 |
303812 | 303815 | 303820 | 303825 | 303830 | ||||
| 30 |
+0.065 +0.052 |
40 |
+0.050 +0.034 |
304015 | 304020 | 304025 | 304030 | |||||
| 35 |
+0.076 +0.060 |
44 |
+0.050 +0.034 |
354420 | 354425 | 354430 | ||||||
| 35 |
+0.076 +0.060 |
45 |
+0.050 +0.034 |
354520 | 354525 | 354530 | ||||||
| 40 |
+0.076 +0.060 |
50 |
+0.050 +0.034 |
405015 | 405020 | 405025 | 405030 | |||||
| 45 |
+0.081 +0.065 |
55 |
+0.060 +0.041 |
455530 | ||||||||
| 45 |
+0.081 +0.065 |
60 |
+0.060 +0.041 |
456030 | ||||||||
| 50 |
+0.081 +0.065 |
60 |
+0.060 +0.041 |
506020 | 506030 | |||||||
| 50 |
+0.081 +0.065 |
62 |
+0.060 +0.041 |
506230 | ||||||||
| 50 |
+0.081 +0.065 |
65 |
+0.060 +0.041 |
506530 | ||||||||
| 55 |
+0.091 +0.072 |
70 |
+0.062 +0.043 |
557030 | ||||||||
| 60 |
+0.091 +0.072 |
74 |
+0.062 +0.043 |
607430 | ||||||||
| 60 |
+0.091 +0.072 |
75 |
+0.062 +0.043 |
607530 | ||||||||
| 65 |
+0.091 +0.072 |
80 |
+0.062 +0.043 |
|||||||||
| 70 |
+0.096 +0.077 |
85 |
+0.073 +0.051 |
708530 | ||||||||
| 70 |
+0.096 +0.077 |
90 |
+0.073 +0.051 |
|||||||||
| 75 |
+0.096 +0.077 |
90 |
+0.073 +0.051 |
|||||||||
| 75 |
+0.096 +0.077 |
95 |
+0.073 +0.051 |
|||||||||
| 80 |
+0.096 +0.077 |
96 |
+0.073 +0.051 |
|||||||||
| 80 |
+0.096 +0.077 |
100 |
+0.073 +0.051 |
|||||||||
| 90 |
+0.107 +0.085 |
110 |
+0.076 +0.054 |
|||||||||
| 100 |
+0.107 +0.085 |
120 |
+0.076 +0.054 |
|||||||||
| هوية | مفرط |
الطول L0 - نعم -0.3 |
|||||||||||
| φد | التسامح | φد | التسامح | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | 120 |
| 12 |
+0.011 +0.003 |
18 |
0 -صفر008 |
121816 | 121825 | ||||||||
| 16 |
+0.011 +0.003 |
22 |
0 -صفر009 |
162216 | 162220 | 162230 | |||||||
| 20 |
+0.013 +0.004 |
28 |
0 -صفر009 |
202820 | 202830 | 202840 | |||||||
| 25 |
+0.013 +0.004 |
33 |
0 -صفر011 |
253325 | 253330 | 253340 | 253350 | ||||||
| 30 |
+0.013 +0.004 |
38 |
0 -صفر011 |
303830 | 303840 | 303850 | 303860 | ||||||
| 35 |
+0.016 +0.005 |
44 |
0 -صفر011 |
354440 | 354450 | 354460 | |||||||
| 40 |
+0.016 +0.005 |
50 |
0 -صفر011 |
405040 | 405050 | 405060 | |||||||
| 50 |
+0.016 +0.005 |
62 |
0 -صفر013 |
506250 | 506280 | ||||||||
| 60 |
+0.019 +0.006 |
74 |
0 -صفر013 |
607450 | 607460 | 607480 | |||||||
| 70 |
+0.019 +0.006 |
85 |
0 -صفر015 |
708550 | 7085100 | ||||||||
| 80 |
+0.019 +0.006 |
96 |
0 -صفر015 |
809650 | 809680 | 8096120 | |||||||
| 100 |
+0.022 +0.007 |
120 |
0 -صفر015 |
10012050 | 100120100 | 100120120 | |||||||
· تتوفر الأدغال الأسطوانية القياسية، وأدغال الدرع، وأدراج الجهد والشرائح.
· النوع الخالي من الرصاص متاح أيضا
· يتم إنتاج جميع التصاميم الخاصة حسب الحاجة
وقد استخدمت على نطاق واسع Oilles 2000 غطاء البوشينغ في حمولة عالية مع انخفاض الاحتكاك ومقاومة جيدة للارتداء الطلب الأجزاء الميكانيكية حيث النفط يعطي من الصعب مثل لوحة ارتداء الطلاء السيارات،الروبوتات الصناعية، لوحة إزالة الحقن، أوشحة إزالة الحقن، آلات البناء ذاتية التشحيمغطاء الغطاءمحامل الخ
