يتم استخدام محامل الدفع المركزية بشكل رئيسي لتثبيت وتثبيت عمود نقل مع كل من الأحمال الشعاعية والمحورية.

محامل كرات اتصال زاويةلها مسارات حلقات الداخلية والخارجية التي يتم تحويلها فيما يتعلق ببعضها البعض في اتجاه محور الوعاء. وهذا يعني أن هذه الوعاءات مصممة لاستيعاب الأحمال المشتركة ، أيالأحمال الشعاعية والحمولة المحورية التي تعمل في وقت واحد.

القدرة المحورية على تحمل الحمل في محامل الكرات الزاوية تتزايد مع زيادة زاوية الاتصال.يتم تعريف زاوية الاتصال باعتبارها الزاوية بين الخط الذي يربط نقاط الاتصال من الكرة والمسارات في الطائرة الشعاعية، على طوليتم نقل الحمل المشترك من مسار واحد إلى آخر ، وخط عمودي على محور المحامل.

7004 AC Y U GL P4

7005 AC Y U GL P4

7006 AC Y U GL P4

7007 AC Y U GL P4

71903 AC Y U GM P4

71904 AC Y U GM P4

71905 AC Y U GM P4

71907 AC Y U GM P4

AC: الاتصال الزاوي 25°

Y: قفص البولياميد (ولكن يمكن أن يكون جيدا أيضا الراتنج الفينوليك)

U: نوع عالمي

GL: تحميل مسبق خفيف

GM: تحميل مسبق متوسط

التطبيقات

وفيما يلي أمثلة على التطبيقات التي يمكن استخدام محامل الكرات اللاصقة الزاوية:

مضخات صناعية
صناديق التروس الصناعية
الطاقة المتجددة
المضغوطات
المحركات الكهربائية والمولدات الصناعية
شاحنات ومقطورات وحافلات
المعادن

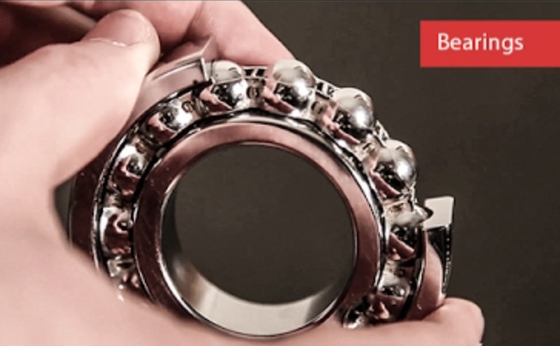

محامل كرات اتصال زاوية

يمكن لشركة viiplus توفير كل من العيارات والحقيقة



السلسلة المتاحة

محامل كرة اتصال زاوية من صف واحد
محامل كرة اتصال زاوية صف مزدوج
محمل الكرة ذو أربع نقاط اتصال



قفص متاح:

الصلب المضغوط، النحاس المضغوط، البولياميد، الأقمشة الصلبة، النحاس الصلب المجهز

زاوية الاتصال المتاحة

C = 15 ̊ ؛ AC = 25 ̊ ؛ B = 40 ̊ زاوية الاتصال

الكرات المتاحة

SAE52100 الفولاذ و Si3N4 السيراميك (النهاية HQ1)



الدقة المتاحة

ABEC-5، P5 = التسامح من الدرجة 5 حسب المعايير ISO
ABEC-7، P4 = ISO فئة 4 التسامح
ABEC-9، P2 = تصفية ISO للطبقة 3
