| الاسم التجاري: | VIIPLUS Sleeve & Bearing |
| رقم الطراز: | البطانات البرونزية C86300 |
| الـ MOQ: | الحجم القياسي جلبة لا يوجد حد أدنى لكمية الطلب |
| السعر: | Bushings High Quality Price Ratio B2B |
| شروط الدفع: | T / T ، L / C ، ويسترن يونيون ، |
| القدرة على التوريد: | البطانات الأكمام البرونزية ، الصين ، المصنعين ، الموردين ، المصنع ، بالجملة ، البطانات المعدنية ذاتي |
SOBF Oilless Bush هو نوع من جلبة برونزية ذات حافة ذاتية التشحيم. تم تصميم هذه البطانات للعمل دون الحاجة إلى تشحيم إضافي، مما يجعلها مثالية لمختلف التطبيقات الصناعية. فيما يلي الميزات والمواصفات الرئيسية لـ SOBF Oilless Bush:
عند تحديد SOBF Oilless Bush، من المهم مراعاة الأبعاد المحددة المطلوبة لتطبيقك، بالإضافة إلى ظروف التشغيل مثل الحمل والسرعة والبيئة. إن خصائص التشحيم الذاتي لهذه البطانات تجعلها خيارًا ممتازًا للتطبيقات التي يكون فيها التشحيم المنتظم صعبًا أو غير مرغوب فيه.

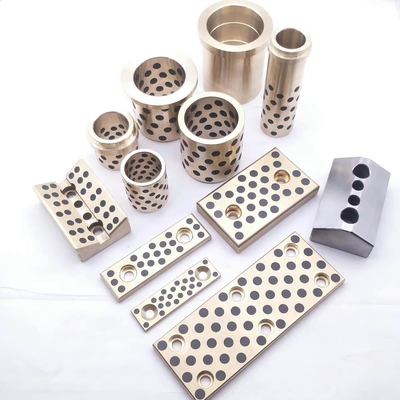

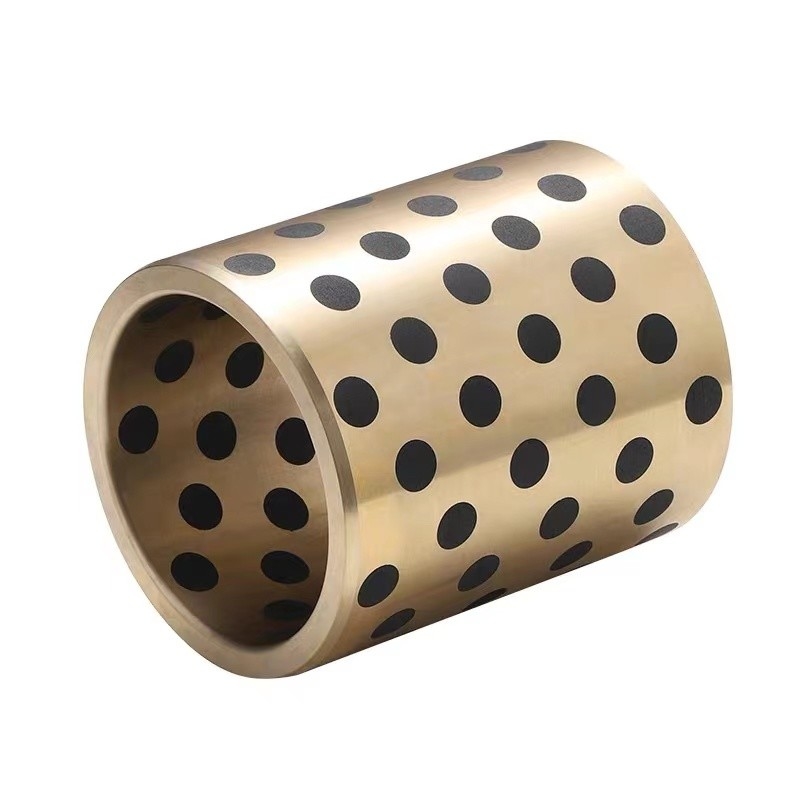

بطانات SOBF ذات الحواف المترية هي بطانات قوالب مصنوعة من البرونز مع شوائب الجرافيت. يوفر مزيج البرونز والجرافيت مقاومة ممتازة للتآكل وخصائص التشحيم الذاتي، مما يضمن تشغيلًا سلسًا وموثوقًا به. يضيف تصميم الحافة الثبات والصلابة إلى الجلبة، مما يجعلها مناسبة للتطبيقات ذات الأحمال العالية والسرعات العالية.
يضمن التحجيم المتري التوافق مع مجموعة واسعة من الآلات والمعدات، مما يجعل هذه البطانات حلاً متعدد الاستخدامات لمختلف التطبيقات الصناعية. سواء تم استخدامها في القوالب أو المضخات أو الصمامات أو الأنظمة الميكانيكية الأخرى، توفر بطانات SOBF ذات الحواف المترية مع البرونز والجرافيت حلاً محملًا متينًا وموثوقًا به.
بطانات SOBF ذات الحواف - متري - جلبة القالب، بطانات SOBF ذات الحواف -
محامل SOBF ذات الحواف ذاتية التشحيم
SOBF flanged bushing self-lubricating.pdf
تتكون مكونات بطانات Oilless ذات الحواف هذه من برونز الألومنيوم الصلب وهي متوفرة مع أو بدون جرافيت ذاتي التشحيم. تتوفر البطانات المستقيمة في مجموعة واسعة من أحجام الصناعة.
| رقم الصنف. | المعرف | القطر الخارجي | الطول | المادة |
| SOBF20x15 | 20 | 30 | 15 | جلبة برونز/جرافيت |
| SOBF20x20 | 20 | 30 | 20 | جلبة برونز/جرافيت |
| SOBF20x25 | 20 | 30 | 25 | جلبة برونز/جرافيت |
| SOBF20x30 | 20 | 30 | 30 | جلبة برونز/جرافيت |
| SOBF20x40 | 20 | 30 | 40 | جلبة برونز/جرافيت |
| SOBF25x15 | 25 | 35 | 15 | جلبة برونز/جرافيت |
| SOBF25x20 | 25 | 35 | 20 | جلبة برونز/جرافيت |
| SOBF25x25 | 25 | 35 | 25 | جلبة برونز/جرافيت |
| SOBF25x30 | 25 | 35 | 30 | جلبة برونز/جرافيت |
| SOBF25x40 | 25 | 35 | 40 | جلبة برونز/جرافيت |
| SOBF30x20 | 30 | 40 | 20 | جلبة برونز/جرافيت |
| SOBF30x25 | 30 | 40 | 25 | جلبة برونز/جرافيت |
| SOBF30x30 | 30 | 40 | 30 | جلبة برونز/جرافيت |
| SOBF30x35 | 30 | 40 | 35 | جلبة برونز/جرافيت |
| SOBF30x40 | 30 | 40 | 40 | جلبة برونز/جرافيت |
| SOBF30x50 | 30 | 40 | 50 | جلبة برونز/جرافيت |
| SOBF31x20 | 31 | 40 | 20 | جلبة برونز/جرافيت |
| SOBF31x35 | 31 | 40 | 35 | جلبة برونز/جرافيت |
| SOBF35x20 | 35 | 45 | 20 | جلبة برونز/جرافيت |
| SOBF35x30 | 35 | 45 | 30 | جلبة برونز/جرافيت |
| SOBF35x40 | 35 | 45 | 40 | جلبة برونز/جرافيت |
| SOBF35x50 | 35 | 45 | 50 | جلبة برونز/جرافيت |
| SOBF40x20 | 40 | 50 | 20 | جلبة برونز/جرافيت |
| SOBF40x30 | 40 | 50 | 30 | جلبة برونز/جرافيت |
| SOBF40x40 | 40 | 50 | 40 | جلبة برونز/جرافيت |
| SOBF40x50 | 40 | 50 | 50 | جلبة برونز/جرافيت |
| SOBF45x30 | 45 | 55 | 30 | جلبة برونز/جرافيت |
| SOBF45x40 | 45 | 55 | 40 | جلبة برونز/جرافيت |
| SOBF45x50 | 45 | 55 | 50 | جلبة برونز/جرافيت |
| SOBF45x60 | 45 | 55 | 60 | جلبة برونز/جرافيت |
| SOBF50x30 | 50 | 60 | 30 | جلبة برونز/جرافيت |
| SOBF50x40 | 50 | 60 | 40 | جلبة برونز/جرافيت |
| SOBF50x50 | 50 | 60 | 50 | جلبة برونز/جرافيت |
| SOBF50x60 | 50 | 60 | 60 | جلبة برونز/جرافيت |
| SOBF55x40 | 55 | 65 | 40 | جلبة برونز/جرافيت |
| SOBF55x60 | 55 | 65 | 60 | جلبة برونز/جرافيت |
| SOBF60x40 | 60 | 75 | 40 | جلبة برونز/جرافيت |
| SOBF60x50 | 60 | 75 | 50 | جلبة برونز/جرافيت |
| SOBF60x80 | 60 | 75 | 80 | جلبة برونز/جرافيت |
| SOBF63x67 | 63 | 75 | 67 | جلبة برونز/جرافيت |
| SOBF70x50 | 70 | 85 | 50 | جلبة برونز/جرافيت |
| SOBF70x80 | 70 | 85 | 80 | جلبة برونز/جرافيت |
| SOBF75x60 | 75 | 90 | 60 | جلبة برونز/جرافيت |
| SOBF80x60 | 80 | 100 | 60 | جلبة برونز/جرافيت |
| SOBF80x80 | 80 | 100 | 80 | جلبة برونز/جرافيت |
| SOBF80x100 | 80 | 100 | 100 | جلبة برونز/جرافيت |
| SOBF90x60 | 90 | 110 | 60 | جلبة برونز/جرافيت |
| SOBF90x80 | 90 | 110 | 80 | جلبة برونز/جرافيت |
| SOBF100x80 | 100 | 120 | 80 | جلبة برونز/جرافيت |
| SOBF100x100 | 100 | 120 | 100 | جلبة برونز/جرافيت |
| SOBF120x80 | 120 | 140 | 80 | جلبة برونز/جرافيت |
محامل التشحيم الصلبة VSB-50
1. قد تعمل بدون أي زيت لفترة طويلة
2. قدرة تحمل عالية للغاية، ومقاومة جيدة للتآكل واحتكاك أقل
3. مناسب بشكل خاص للسرعة المنخفضة والحمل العالي
4. مناسب للحركة الترددية أو التذبذبية أو المتقطعة حيث يصعب تكوين طبقة الزيت
5. خصائص مقاومة كيميائية جيدة ومضادة للتآكل
6. يمكن استخدامه في نطاق واسع من درجات الحرارة من -40 درجة مئوية إلى +300 درجة مئوية
مادة محامل الانزلاق ذات التشحيم الصلب VSB-50 مصنوعة من معدن أساسي من البرونز المصبوب القوي مع مواد تشحيم صلبة خاصة مضمنة. يتحمل المعدن الأساسي الحمل العالي وتوفر مواد التشحيم الصلبة التشحيم الذاتي.يظهر المحمل أداءً ممتازًا بدون تشحيم مسبق في ظل ظروف درجات الحرارة القصوى المرتفعة/المنخفضة مع السرعة المنخفضة. توفر هذه المادة حلاً محملًا خاليًا من الصيانة، خاصة للحمل العالي والحركة المتقطعة أو المتذبذبة.
|
درجة |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
المادة |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
الكثافة |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
الصلابة |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
قوة الشد |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
قوة الخضوع |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
الاستطالة |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
معامل التمدد الخطي |
1.9×10-5/℃ |
1.8×10-5/℃ |
1.6×10-5/℃ |
1.8×10-5/℃ |
1.9×10-5/℃ |
|
درجة الحرارة القصوى |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+300℃ |
|
الحمل الديناميكي الأقصى |
100 |
60 |
50 |
70 |
120 |
|
السرعة القصوى (جافة) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s (التشحيم) |
200 |
60 |
60 |
80 |
200 |
|
تشوه الضغط |
< 0.01 مم |
< 0.05 مم |
< 0.04 مم |
< 0.05 مم |
< 0.005 مم |
|
رقم المنتج. |
التركيبات الكيميائية |
||||||||
|
VSB-50 |
Cu |
Zn |
Al |
Fe |
Mn |
Si |
Ni |
Sn |
Pb |
|
60~66 |
22~28 |
5.0~8.0 |
2.0~4.0 |
2.5~5.0 |
<0.1 |
<0.5 |
<0.2 |
<0.2 |
|
التوفر
أشكال المحامل المتوفرة بأبعاد قياسية
· البطانات الأسطوانية
· البطانات ذات الحواف
· ألواح منزلقة
