|
| الاسم التجاري: | VIIPLUS |
| رقم الطراز: | محامل الجرافيت البرونزية |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / T. |
| القدرة على التوريد: | 7000000 قطعة / قطع أسبوع واحد |

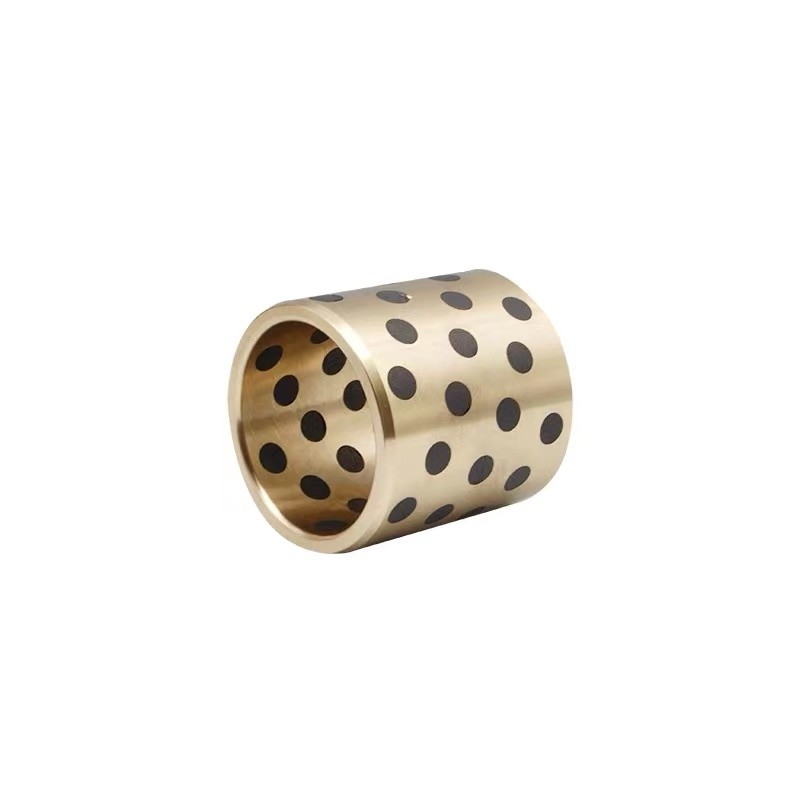

تشتهر محامل التشحيم الصلبة CuSn5Pb5Zn5 بمقاومتها للتآكل، مما يوفر متانة وأداءً استثنائيين. صُنعت هذه المحامل من سبيكة CuSn5Pb5Zn5 فريدة من نوعها، والتي تتضمن مادة تشحيم صلبة لتقليل الاحتكاك والتآكل بشكل كبير.
تنبع مقاومة التآكل لهذه المحامل من التآزر بين تركيبة السبائك ومادة التشحيم الصلبة. تُظهر سبيكة CuSn5Pb5Zn5 خصائص تشحيم ممتازة وقوة ميكانيكية، بينما تطلق مادة التشحيم الصلبة باستمرار مواد تشحيم أثناء التشغيل، مما يخلق طبقة تشحيم تقلل من ملامسة المعدن للمعادن وبالتالي التآكل.
علاوة على ذلك، تتميز محامل التشحيم الصلبة CuSn5Pb5Zn5 بقدرة تحمل عالية للحمل ومقاومة للإجهاد، مما يمكنها من الازدهار في بيئات صناعية مختلفة وصعبة. في ظل الأحمال العالية أو السرعات العالية أو درجات الحرارة المرتفعة، تحافظ هذه المحامل على أداء مستقر، مما يضمن التشغيل السلس للآلات والمعدات.
نظرًا لمقاومتها الملحوظة للتآكل والموثوقية، تُستخدم محامل التشحيم الصلبة CuSn5Pb5Zn5 على نطاق واسع في العديد من التطبيقات الصناعية. فهي لا تعزز متانة وموثوقية المعدات فحسب، بل تساهم أيضًا في تقليل تكاليف الصيانة ووقت التوقف عن العمل، مما يؤدي إلى تحقيق فوائد اقتصادية كبيرة للشركات.

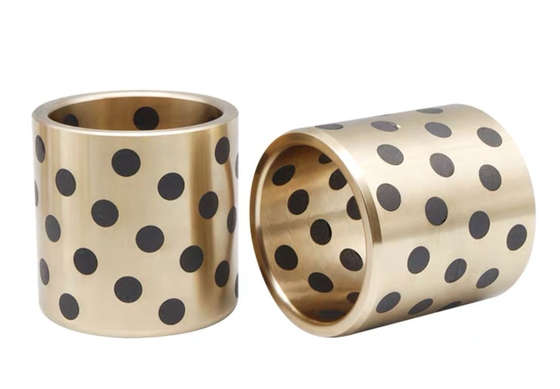

تصنع محامل التشحيم الصلبة العادية من سبائك النحاس المقاومة للتآكل مع حشوات مصنوعة من مادة تشحيم صلبة
مواد التشحيم الصلبة
مواد التشحيم الصلبة الميزات جرافيت + إضافة أداء جيد للتآكل وثبات كيميائي، درجة الحرارة القصوى 400 درجة مئوية مناسب للآلات العامة وفي ظل الغلاف الجوي + إضافة أقل معامل احتكاك وتشحيم جيد بالماء، درجة الحرارة القصوى 300 درجة مئوية مناسب لمواد التشحيم المائية ومياه البحر، مثل السفن
المعايير الفنية
الدرجة JDB-1 JDB-2 JDB-22 JDB-23 JDB-24 JDB-25 JDB-1S العلامات التجارية العالمية GB1776-87 ZCuZn25
Al6Fe3Mn3ZCuSn6Zn6Pb3 ZCuAl10Fe3 ZCuSu10P1 فولاذ + ZCuSn6Zn6Pb3 HT250 GCr15 ISO1338 الدولية GCuZn25
Al6Fe3Mn3GCuSn6Zn6Pb3 GCuAl10Fe3 - فولاذ + CuSn6Zn6Pb3
Fe3Ni5- B1 ألمانيا DIN G-CuZn25
Al5GB-CuSn5Zn5Pb5 GB-CuAl10Ni GB-CuSn10 فولاذ + CuSn6Zn6Pb3Ni - 100Cr6 اليابان JIS HBsC4 BC6 AIBC3 BC3 BC6 FC250 SUJ2 الأمريكية ASTM/UNS C86300 C83600 C95500 C90500 C83600 Class40 52100 المعيار البريطاني (BS) HTB2 LG2 AB1 PB4 LG2 - -
تركيب المواد والأداء
الدرجة JDB-1 JDB-2 JDB-22 JDB-23 JDB-24 JDB-25 JDB-1S التركيب الكيميائي CuZn25Al5Mn4Fe3 CuSn5Pb5Zn5 CuAl10Ni5Fe5 CuSn10Pb1 CuSn7ZnPb CuSn12Pb1 CuZn25Al5Mn4Fe3 الكثافة جم/سم³ 8 8.9 7.8 8.9 8.8 8.9 8 الصلابة HB ＞210 ＞70 ＞140 ＞80 ＞75 ＞95 ＞250 قوة الشد N/mm² ＞750 ＞200 ＞600 BC3 ＞270 ＞260 ＞800 قوة الخضوع N/mm² ＞450 ＞90 ＞260 C90500 ＞130 ＞150 ＞450 الاستطالة % ＞12 ＞15 ＞10 PB4 ＞16 ＞8 ＞8 معامل التمدد الخطي 1.9X10-5/℃ 1.8X10-5/℃ 1.6X10-5/℃ 1.8X10-5/℃ 1.8X10-5/℃ 1.8X10-5/℃ 1.9X10-5/℃ درجة حرارة التشغيل ℃ -40~+400 -40~+400 -40~+400 -40~+400 -40~+400 -40~+400 -40~+150 أقصى سعة تحميل 100 60 50 70 70 70 120 أقصى سرعة خطية V 15 10 20 10 10 10 15 أقصى قيمة PV (التشحيم) N/mm²*m/min 200 60 60 80 60 80 200 تشوه الانضغاط الدائم 300N/mm² ＜0.01mm ＜0.05mm ＜0.04mm ＜0.05mm ＜0.05mm ＜0.05mm ＜0.05mm
مزايا محامل التشحيم الذاتي الخالية من الزيت
1. لا يوجد تشحيم بالزيت أو تشحيم أقل بالزيت، مناسب لأماكن التزود بالوقود أو الصعبة، ويمكن استخدامه في عدم الصيانة أو الصيانة الأقل؛
2. مقاومة جيدة للتآكل، ومعامل احتكاك صغير وعمر خدمة طويل؛
3. هناك كمية مناسبة من المرونة، يمكن أن توزع الضغط على سطح تلامس أوسع، وتحسين قدرة التحمل؛
4. معامل الاحتكاك الثابت والديناميكي متشابه، والذي يمكن أن يقضي على الزحف عند السرعة المنخفضة، وذلك لضمان دقة عمل الآلة؛
5. يمكن أن يقلل من الاهتزاز والضوضاء والتلوث للآلات؛
6. يمكن تشكيل طبقة نقل في عملية التشغيل لحماية عمود الطحن، دون ظاهرة عض العمود؛
7. متطلبات صلابة عمود الطحن منخفضة، يمكن استخدام العمود بدون تكييف، وتقليل صعوبة معالجة الأجزاء ذات الصلة؛
8. هيكل الجدار الرقيق، خفيف الوزن؛
9. يمكن استخدام البطانة في الوسائط المسببة للتآكل.
تم تكييف ترتيب رواسب مواد التشحيم الصلبة هذه مع حركة الانزلاق المقصودة. إنها تخدم، من ناحية، لتوصيل مادة التشحيم إلى شريك الانزلاق، ومن ناحية أخرى، لامتصاص جزيئات الأوساخ في المحمل.
المادة القياسية للمحامل العادية مع مادة التشحيم الصلبة ومع ذلك، بالنسبة للأجزاء الخاصة، فإن سبائك النحاس الأخرى ممكنة أيضًا عند الطلب، على سبيل المثال.
مادة التشحيم الصلبة المستخدمة، بناءً على الجرافيت والمواد المضافة، مناسبة تمامًا للاستخدام العام والأجواء العادية.
للتطبيقات التي تتعرض فيها المحامل للماء أو مياه البحر، توجد مادة تشحيم صلبة خاصة تعتمد على MoS2 بالإضافة إلى مواد مضافة أخرى.
| اختصار المادة | |||||
| المادة الأساسية | نحاس خاص | Rotguß (Rg7) | Aluminiumbronze (CuAl10Ni) | برونز (Gbz 12) | |
| CuZn25Al5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | ||
| مسموح به تحمل الحمل |
N/mm2 | 100 | 60 | 50 | 70 |
| الحد الأقصى. سرعة الانزلاق |
م/ث | 0,25 | 0,17 | 0,33 | 0,17 |
| الحد الأقصى. pv | N/mm2*m/s | 3,3 | 1,0 | 1,0 | 1,3 |
| الكثافة | جم/سم3 | 8.0 | 8.8 | 7.8 | 8.8 |
| الصلابة | HB | >210 | >70 | >150 | >80 |
| قوة الشد | N/mm2 | >750 | >200 | >500 | >360 |
| حد التمدد | N/mm2 | >450 | >90 | >260 | >150 |
| الإجهاد | % | >12 | >15 | >10 | >8 |
معامل التمدد الحراري |
ϑ | 19 * 10 -6 K -1 | 18 * 10 -6 K -1 | 16 * 10 -6 K -1 | 18 * 10 -6 K -1 |
| نطاق درجة الحرارة | °C | -40 إلى +300 | -40 إلى +400 | -40 إلى +400 | -40 إلى +400 |
| معامل الاحتكاك | µ | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 |
يمكن توفير أو إنتاج جميع أنواع عناصر الانزلاق عند الطلب.
يرجى الاتصال بنا للحصول على مزيد من المعلومات.
