| الاسم التجاري: | viiplus Self-lubricating composite bearing |
| رقم الطراز: | عالية الأداء محامل التشحيم الذاتي الخالية من الزيت بوم |
| الـ MOQ: | تفاوض |
| السعر: | negotiate |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على التوريد: | L / C ، T / T ، ويسترن يونيون |

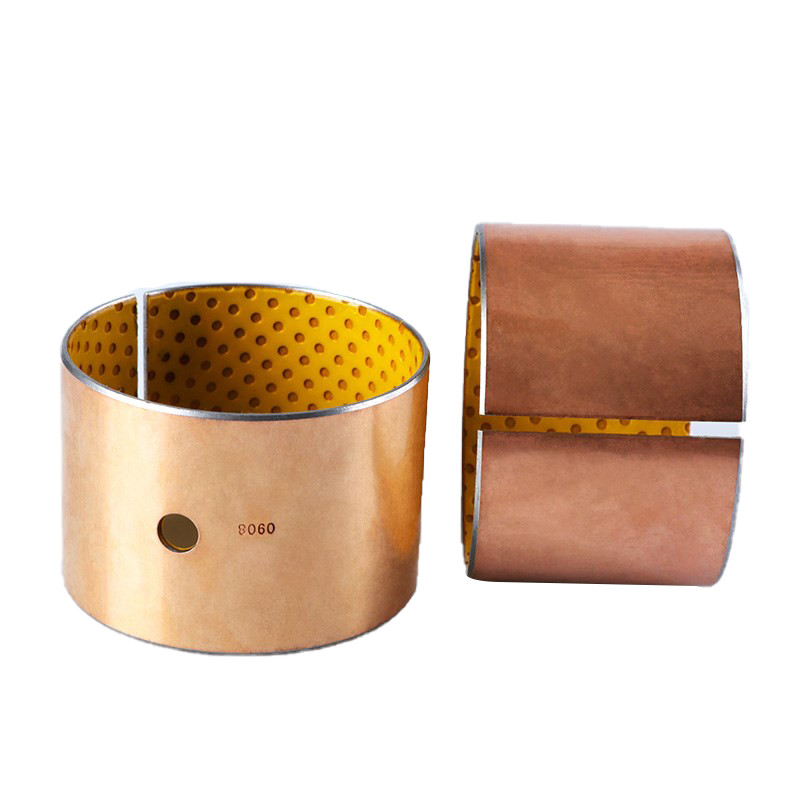

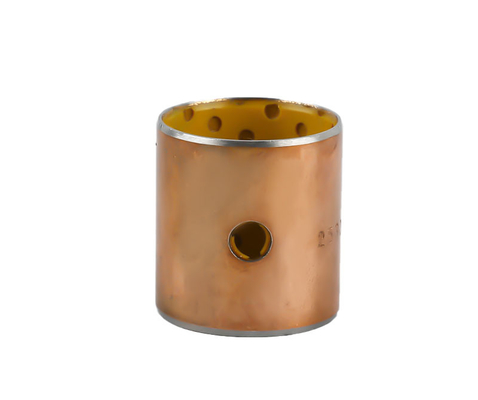

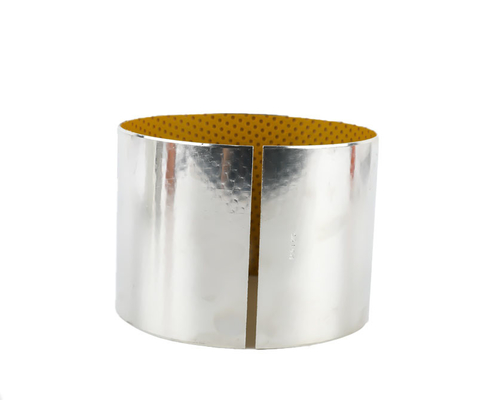

إن محامل البوليمر العادية من سلسلة PAP P20 مع مسحوق برونزي عبارة عن مكونات عالية الأداء مصممة للتطبيقات الصناعية التي تتطلب المتانة والاحتكاك المنخفض والتشحيم الذاتي. هذه المحامل مصنوعة من مادة بوليمر معززة بمسحوق برونزي، مما يعزز قوتها، ومقاومتها للتآكل، وقدرتها على التحمل. فيما يلي نظرة عامة مفصلة عن ميزاتها وتطبيقاتها ومواصفاتها:
الميزات الرئيسية
تكوين المواد:
المحامل مصنوعة من الفولاذ + مسحوق البرونز + POM (بولي أوكسي ميثيلين). يعمل تعزيز مسحوق البرونز على تحسين القوة ومقاومة التآكل، بينما توفر طبقة POM خصائص التشحيم الذاتي179.
التشحيم الذاتي:
تضمن مادة POM عمل المحامل دون الحاجة إلى تزييت خارجي، مما يقلل من متطلبات الصيانة ووقت التوقف عن العمل19.
المتانة ومقاومة التآكل:
يعزز مسحوق البرونز قدرة المادة على تحمل الأحمال والسرعات العالية، مما يجعلها مناسبة للبيئات الصناعية الصعبة.
أحجام قابلة للتخصيص:
تتوفر المحامل في مجموعة واسعة من الأحجام القياسية والمخصصة، مما يضمن التوافق مع مختلف الآلات والمعدات179.
احتكاك منخفض وتشغيل سلس:
يضمن تصميم المحمل البسيط احتكاكًا منخفضًا ونقلًا فعالًا للطاقة، مما يساهم في التشغيل السلس16.
التطبيقات
تتميز محامل سلسلة PAP P20 بأنها متعددة الاستخدامات وتستخدم على نطاق واسع في صناعات مثل:
السيارات: لمكونات الهيكل وأنظمة التعليق913.
الآلات الزراعية: في الحصادات والمزارعين والمكبس914.
الآلات الصناعية: لمعدات الصلب والمعادن وآلات التعدين والأنظمة الهيدروليكية913.
البناء والمعدات الثقيلة: مناسبة لتطبيقات التحميل العالي والسرعة المنخفضة914.
المواصفات الفنية
درجة حرارة العمل: -40 درجة مئوية إلى +120 درجة مئوية914.
سعة التحميل:
ثابت: ما يصل إلى 250 نيوتن/مم²
ديناميكي: ما يصل إلى 140 نيوتن/مم²914.
الصلابة: >270 HB9.
التشحيم: التشحيم الذاتي POM أو الزيت أو الشحوم17.
المعالجة السطحية: طلاء النحاس أو طلاء القصدير لتعزيز مقاومة التآكل17.
المزايا
لا يحتاج إلى صيانة: تصميم التشحيم الذاتي يلغي الحاجة إلى التشحيم المنتظم19.
فعالة من حيث التكلفة: تقلل من تكاليف التشغيل ووقت التوقف عن العمل914.
الأداء العالي: مناسب للتطبيقات ذات التحميل العالي والسرعة العالية والمنخفضة19.
الامتثال البيئي: خالي من الرصاص ويلبي المعايير الدولية مثل DIN 1494 وISO 35471314.
متغيرات المنتج
تتضمن سلسلة PAP P20 مجموعة متنوعة من الأحجام، مثل:
PAP0608-P20: القطر الداخلي 6 مم، القطر الخارجي 8 مم، العرض 8 مم19.
PAP2025-P20: القطر الداخلي 20 مم، القطر الخارجي 23 مم، العرض 25 مم110.
PAP3030-P20: القطر الداخلي 30 مم، القطر الخارجي 34 مم، العرض 30 مم11.
الصانع والمورد
العلامة التجارية: viiplus محمل مركب ذاتي التشحيم17.
الشهادات: RHOS، DIN 1494، ISO 3547114.
تفاصيل التعبئة والتغليف: كرتونة تصدير، لوح خشبي، أو علبة خشبية17.
وقت التسليم: 5-25 يوم عمل17.
لمزيد من التفاصيل أو لطلب عرض أسعار، يمكنك الاتصال بنا.
تعد هذه السلسلة خيارًا موثوقًا به للصناعات التي تبحث عن حلول تحمل متينة ومنخفضة الصيانة وعالية الأداء.
إن محامل البوليمر العادية من سلسلة PAP P20 مع مسحوق برونزي عبارة عن مكونات عالية الأداء مصممة لتوفير دوران سلس وموثوق في التطبيقات الصناعية المختلفة.
مصنوعة من مادة بوليمر معززة بمسحوق برونزي، هذه المحامل توفر متانة استثنائية ومقاومة للتآكل. يعمل تعزيز مسحوق البرونز على تعزيز قوة المادة وقدرتها على التحمل، مما يجعلها مناسبة للاستخدام في التطبيقات ذات التحميل العالي والسرعة العالية.
يسمح تصميم المحمل البسيط بدوران منخفض الاحتكاك ونقل الطاقة بكفاءة. تتميز مادة البوليمر أيضًا بخصائص تشحيم ذاتي جيدة، مما يقلل الحاجة إلى التشحيم والصيانة الخارجية.
عندما يتم استخدامها في الآلات أو المضخات أو المحركات أو غيرها من المعدات الصناعية، فإن محامل البوليمر العادية من سلسلة PAP P20 مع مسحوق برونزي توفر حلاً قويًا وموثوقًا للدوران السلس وتحمل الأحمال. إن هندستها الدقيقة وموادها عالية الجودة وخصائصها المقاومة للتآكل تجعلها خيارًا موثوقًا به للتطبيقات الصناعية التي تتطلب الأفضل في الأداء والمتانة.
| PAP0608-P20 6 8 8 * PAP2010-P20 20 23 10 4 |
| PAP0610-P20 6 8 10 * PAP2012-P20 20 23 12 4 |
| PAP0710-P20 7 9 10 * PAP2015-P20 20 23 15 4 |
| PAP0808-P20 8 10 8 4 PAP2017-P20 20 23 17 4 |
| PAP0810-P20 8 10 10 4 PAP2020-P20 20 23 20 4 |
| PAP0812-P20 8 10 12 4 PAP2025-P20 20 23 25 4 |
| PAP1008-P20 10 12 8 4 PAP2030-P20 20 23 30 4 |
| PAP1010-P20 10 12 10 4 PAP2215-P20 22 25 15 6 |
| PAP1012-P20 10 12 12 4 PAP2220-P20 22 25 20 6 |
| PAP1015-P20 10 12 15 4 PAP2222-P20 22 25 22 6 |
| PAP1020-P20 10 12 20 4 PAP2225-P20 22 25 25 6 |
| PAP1210-P20 12 14 10 4 PAP2230-P20 22 25 30 6 |
| PAP1212-P20 12 14 12 4 PAP2415-P20 24 27 15 6 |
| PAP1215-P20 12 14 15 4 PAP2420-P20 24 27 20 6 |
| PAP1220-P20 12 14 20 4 PAP2425-P20 24 27 25 6 |
| PAP1225-P20 12 14 25 4 PAP2430-P20 24 27 30 6 |
| PAP1310-P20 13 15 10 4 PAP2510-P20 25 28 10 6 |
| PAP1414-P20 14 16 14 4 PAP2515-P20 25 28 15 6 |
| PAP1415-P20 14 16 15 4 PAP2520-P20 25 28 20 6 |
| PAP1420-P20 14 16 20 4 PAP2530-P20 25 28 30 6 |
| PAP1422-P20 14 16 22 4 PAP2540-P20 25 28 40 6 |
| PAP1425-P20 14 16 25 4 PAP2550-P20 25 28 50 6 |
| PAP1432-P20 14 16 32 4 PAP2820-P20 28 32 20 6 |
| PAP1510-P20 15 17 10 4 PAP2825-P20 28 32 25 6 |
| PAP1512-P20 15 17 12 4 PAP2828-P20 28 32 28 6 |
| PAP1515-P20 15 17 15 4 PAP2830-P20 28 32 30 6 |
| PAP1520-P20 15 17 20 4 PAP3015-P20 30 34 15 6 |
| PAP1525-P20 15 17 25 4 PAP3020-P20 30 34 20 6 |
| PAP1610-P20 16 18 10 4 PAP3025-P20 30 34 25 6 |
| PAP1612-P20 16 18 12 4 PAP3030-P20 30 34 30 6 |
| PAP1615-P20 16 18 15 4 PAP3040-P20 30 34 40 6 |
| PAP1616-P20 16 18 16 4 PAP3220-P20 32 36 20 6 |
| PAP1620-P20 16 18 20 4 PAP3225-P20 32 36 25 6 |
| PAP1625-P20 16 18 25 4 PAP3230-P20 32 36 30 6 |
| PAP1815-P20 18 20 15 4 PAP3235-P20 32 36 35 6 |
| PAP1818-P20 18 20 18 4 PAP3240-P20 32 36 40 6 |
| PAP1820-P20 18 20 20 4 PAP3515-P20 35 39 15 6 |
| PAP1825-P20 18 20 25 4 PAP3520-P20 35 39 20 6 |
| PAP3525-P20 35 39 25 6 PAP6070-P20 60 65 70 8 |
| PAP3530-P20 35 39 30 6 PAP6530-P20 65 70 30 8 |
| PAP3535-P20 35 39 35 6 PAP6540-P20 65 70 40 8 |
| PAP3540-P20 35 39 40 6 PAP6550-P20 65 70 50 8 |
| PAP3550-P20 35 39 50 6 PAP6560-P20 65 70 60 8 |
| PAP3635-P20 36 40 35 6 PAP6565-P20 65 70 65 8 |
| PAP3720-P20 37 41 20 6 PAP6570-P20 65 70 70 8 |
| PAP3730-P20 37 41 30 6 PAP7030-P20 70 75 30 8 |
| PAP4020-P20 40 44 20 8 PAP7040-P20 70 75 40 8 |
| PAP4025-P20 40 44 25 8 PAP7050-P20 70 75 50 8 |
| PAP4030-P20 40 44 30 8 PAP7060-P20 70 75 60 8 |
| PAP4040-P20 40 44 40 8 PAP7065-P20 70 75 65 8 |
| PAP4050-P20 40 44 50 8 PAP7070-P20 70 75 70 8 |
| PAP4520-P20 45 50 20 8 PAP7080-P20 70 75 80 8 |
| PAP4525-P20 45 50 25 8 PAP7540-P20 75 80 40 9,5 |
| PAP4530-P20 45 50 30 8 PAP7560-P20 75 80 60 9,5 |
| PAP4535-P20 45 50 35 8 PAP7575-P20 75 80 75 9,5 |
| PAP4540-P20 45 50 40 8 PAP7580-P20 75 80 80 9,5 |
| PAP4545-P20 45 50 45 8 PAP8040-P20 80 85 40 9,5 |
| PAP4550-P20 45 50 50 8 PAP8050-P20 80 85 50 9,5 |
| PAP5020-P20 50 55 20 8 PAP8055-P20 80 85 55 9,5 |
| PAP5025-P20 50 55 25 8 PAP8060-P20 80 85 60 9,5 |
| PAP5030-P20 50 55 30 8 PAP8080-P20 80 85 80 9,5 |
| PAP5040-P20 50 55 40 8 PAP80100-P20 80 85 100 9,5 |
| PAP5050-P20 50 55 50 8 PAP8530-P20 85 90 30 9,5 |
| PAP5055-P20 50 55 55 8 PAP8540-P20 85 90 40 9,5 |
| PAP5060-P20 50 55 60 8 PAP8550-P20 85 90 50 9,5 |
| PAP5520-P20 55 60 20 8 PAP8560-P20 85 90 60 9,5 |
| PAP5525-P20 55 60 25 8 PAP8580-P20 85 90 80 9,5 |
| PAP5530-P20 55 60 30 8 PAP8585-P20 85 90 85 9,5 |
| PAP5540-P20 55 60 40 8 PAP85100-P20 85 90 100 9,5 |
| PAP5550-P20 55 60 50 8 PAP9040-P20 90 95 40 9,5 |
| PAP5555-P20 55 60 55 8 PAP9060-P20 90 95 60 9,5 |
| PAP5560-P20 55 60 60 8 PAP9080-P20 90 95 80 9,5 |
| PAP6030-P20 60 65 30 8 PAP9090-P20 90 95 90 9,5 |
| PAP6040-P20 60 65 40 8 PAP90100-P20 90 95 100 9,5 |
| PAP6050-P20 60 65 50 8 PAP9530-P20 95 100 30 9,5 |
| PAP6060-P20 60 65 60 8 PAP9560-P20 95 100 60 9,5 |
| PAP95100-P20 95 100 100 9,5 PAP13050-P20 130 135 50 9,5 |
| PAP10030-P20 100 105 30 9,5 PAP13060-P20 130 135 60 9,5 |
| PAP10040-P20 100 105 40 9,5 PAP13080-P20 130 135 80 9,5 |
| PAP10050-P20 100 105 50 9,5 PAP130100-P20 130 135 100 9,5 |
| PAP10060-P20 100 105 60 9,5 PAP130130-P20 130 135 130 9,5 |
| PAP10080-P20 100 105 80 9,5 PAP13530-P20 135 140 30 9,5 |
| PAP10090-P20 100 105 90 9,5 PAP13560-P20 135 140 60 9,5 |
| PAP10095-P20 100 105 95 9,5 PAP13580-P20 135 140 80 9,5 |
| PAP100100-P20 100 105 100 9,5 PAP14050-P20 140 145 50 9,5 |
| PAP100115-P20 100 105 115 9,5 PAP14060-P20 140 145 60 9,5 |
| PAP10550-P20 105 110 50 9,5 PAP14080-P20 140 145 80 9,5 |
| PAP10560-P20 105 110 60 9,5 PAP140100-P20 140 145 100 9,5 |
| PAP10580-P20 105 110 80 9,5 PAP140140-P20 140 145 140 9,5 |
| PAP10595-P20 105 110 95 9,5 PAP15050-P20 150 155 50 9,5 |
| PAP105105-P20 105 110 105 9,5 PAP15060-P20 150 155 60 9,5 |
| PAP105110-P20 105 110 110 9,5 PAP15080-P20 150 155 80 9,5 |
| PAP105115-P20 105 110 115 9,5 PAP150100-P20 150 155 100 9,5 |
| PAP11030-P20 110 115 30 9,5 PAP150150-P20 150 155 150 9,5 |
| PAP11050-P20 110 115 50 9,5 PAP16050-P20 160 165 50 11 |
| PAP11060-P20 110 115 60 9,5 PAP16060-P20 160 165 60 11 |
| PAP11080-P20 110 115 80 9,5 PAP16080-P20 160 165 80 11 |
| PAP11095-P20 110 115 95 9,5 PAP160100-P20 160 165 100 11 |
| PAP110110-P20 110 115 110 9,5 PAP160160-P20 160 165 160 11 |
| PAP110115-P20 110 115 115 9,5 PAP17050-P20 170 175 50 11 |
| PAP11550-P20 115 120 50 9,5 PAP17060-P20 170 175 60 11 |
| PAP11570-P20 115 120 70 9,5 PAP17080-P20 170 175 80 11 |
| PAP12040-P20 120 125 40 9,5 PAP170100-P20 170 175 100 11 |
| PAP12060-P20 120 125 60 9,5 PAP170170-P20 170 175 170 11 |
| PAP12080-P20 120 125 80 9,5 PAP18050-P20 180 185 50 11 |
| PAP120100-P20 120 125 100 9,5 PAP18060-P20 180 185 60 11 |
| PAP120110-P20 120 125 110 9,5 PAP18080-P20 180 185 80 11 |
| PAP120120-P20 120 125 120 9,5 PAP180100-P20 180 185 100 11 |
| PAP12550-P20 125 130 50 9,5 PAP180180-P20 180 185 180 11 |
| PAP12560-P20 125 130 60 9,5 PAP19050-P20 190 195 50 11 |
| PAP12580-P20 125 130 80 9,5 PAP19060-P20 190 195 60 11 |
| PAP125100-P20 125 130 100 9,5 PAP19080-P20 190 195 80 11 |
| PAP125110-P20 125 130 110 9,5 PAP190100-P20 190 195 100 11 |
| PAP125125-P20 125 130 125 9,5 PAP190120-P20 190 195 120 11 |
| PAP190190-P20 190 195 190 11 PAP250100-P20 250 255 100 12 |
| PAP20050-P20 200 205 50 11 PAP250120-P20 250 255 120 12 |
| PAP20060-P20 200 205 60 11 PAP250250-P20 250 255 250 12 |
| PAP20080-P20 200 205 80 11 PAP26050-P20 260 265 50 12 |
| PAP200100-P20 200 205 100 11 PAP26060-P20 260 265 60 12 |
| PAP200120-P20 200 205 120 11 PAP26080-P20 260 265 80 12 |
| PAP200200-P20 200 205 200 11 PAP260100-P20 260 265 100 12 |
| PAP22050-P20 220 225 50 12 PAP260120-P20 260 265 120 12 |
| PAP22060-P20 220 225 60 12 PAP260260-P20 260 265 260 12 |
| PAP22080-P20 220 225 80 12 PAP28050-P20 280 285 50 12 |
| PAP220100-P20 220 225 100 12 PAP28060-P20 280 285 60 12 |
| PAP220120-P20 220 225 120 12 PAP28080-P20 280 285 80 12 |
| PAP220220-P20 220 225 220 12 PAP280100-P20 280 285 100 12 |
| PAP24050-P20 240 245 50 12 PAP280120-P20 280 285 120 12 |
| PAP24060-P20 240 245 60 12 PAP280280-P20 280 285 280 12 |
| PAP24080-P20 240 245 80 12 PAP30050-P20 300 305 50 12 |
| PAP240100-P20 240 245 100 12 PAP30060-P20 300 305 60 12 |
| PAP240120-P20 240 245 120 12 PAP30080-P20 300 305 80 12 |
| PAP240240-P20 240 245 240 12 PAP300100-P20 300 305 100 12 |
| PAP25050-P20 250 255 50 12 PAP300120-P20 300 305 120 12 |
| PAP25060-P20 250 255 60 12 PAP300300-P20 300 305 300 12 |
| PAP25080-P20 250 255 80 12 |
محمل الجلبة القائم على POM، ويُسمى أيضًا جلبة POM، والمحمل المشحم الحدودي، والمحمل الخالي من الزيت، والمحمل الجاف، ومحمل POM، والجلبة الجافة المطلية بـ POM. لديها هيكل مادي مماثل مع المسامير. يكمن الاختلاف في الطبقة المطلية بـ POM.
تعتبر البطانة المركبة POM الصفراء عنصرًا قياسيًا في شركتنا. هذا النوع من محمل التشحيم الذاتي له نفس هيكل المواد مع جلبة POM الأخرى.
1. بوم 0.3 ~ 0.5 مم.
2. البرونز المسامي 0.2 ~ 0.3 مم.
3. دعم الصلب 0.4 ~ 2.2 مم.
4. طلاء النحاس 0.008 مم.
| مواصفات محمل بوش المقسم POM - نوع POM | |
| مرجع | شجيرة بوم |
| ماركة | فييبلوس |
| القطر الداخلي | 20 ملم |
| القطر الخارجي | 23 ملم |
| عرض | 15 ملم |
| يكتب | تحمل |
| الوزن (كجم) | 0.0001 |
| سعة التحميل | 70 نيوتن/مم2 | |
| قيمة الاحتكاك | 0.05 إلى 0.25 ميكرون | |
| درجة حرارة | -40 إلى +130 [درجة مئوية] | |
| الأعلى. الكهروضوئية (حالة النفط) | 22N/mm2.m/s | |
| الأعلى. سرعة | 2.5 م/ث | |
1. طبقة انزلاقية POM مع أو بدون مسافات بادئة لزيوت التشحيم للتصنيع
2. اللبيدة البرونزية المسامية
3.الصلب الخلفي
| أداء التشغيل | |
| جاف | فقير |
| مشحم بالزيت | جيد |
| الشحوم مشحم | جيد جدًا |
| مشحم بالماء | فقير |
| عملية التشحيم بالسوائل | فقير |
| عام | وحدة | قيمة | |
| الحمولة القصوى، ص |
ثابت |
ن / مم2 |
140 140 |
| درجة حرارة التشغيل |
دقيقة |
درجة مئوية |
- 40 130 |
| معامل التمدد الحراري الخطي | بالتوازي مع السطح | 10-6/ك | 11 |
| عادي على السطح | 10-6/ك | 29 |
| مشحم بالشحوم | ||
| أقصى سرعة انزلاق، U | آنسة | 2.5 |
| الحد الأقصى لعامل PU | ن / مم2س م/ث | 2.8 |
| معامل الاحتكاك | 0.06 - 0.12 |
| التوصيات | |||
| خشونة سطح العمود، Ra | ميكرومتر | ≥ 0.4 | |
| صلابة سطح رمح |
طبيعي |
غ.ب |
> 200 > 350 |
تحمل الأشكال المتاحة في الأبعاد القياسية
محامل مترية وبطانات إمبراطورية مصنوعة حسب الطلب: أشكال جلبة قياسية بأبعاد خاصة، وأنصاف البطانات، وأشكال خاصة يتم الحصول عليها عن طريق الختم، ومحامل ذات شقوق تحديد، وفتحات تشحيم وأخاديد آلية، وتصميمات جلبة مخصصة
فيديو
فيديو
فيديو
فيديو
فيديو
