| الاسم التجاري: | VIIPLUS Sleeve & Bearing |
| رقم الطراز: | C95400 برونز الألومنيوم |
| الـ MOQ: | الحجم القياسي جلبة لا يوجد حد أدنى لكمية الطلب |
| السعر: | Bushings High Quality Price Ratio B2B |
| شروط الدفع: | T / T ، L / C ، ويسترن يونيون ، |
| القدرة على التوريد: | سدادة محامل الجرافيت ، الصين ، المصنعين ، الموردين ، المصنع ، بالجملة ، حامل المجلة المعدنية ، محمل |
تقدم MISUMI حلقات إحكام خالية من الزيت ذات جودة عالية واحتكاك منخفض مصنوعة من سبائك النحاس، معززة بالجرافيت والنحاس. تم تصميم هذه الحلقات لتوفير أداء استثنائي في مجموعة من التطبيقات الصناعية.
تُظهر سبائك النحاس المستخدمة في الحلقات قوة ممتازة ومقاومة للتآكل، مما يضمن متانة طويلة الأمد. علاوة على ذلك، يعزز إضافة الجرافيت والنحاس من مقاومة تآكل الحلقات وخصائص التشحيم الذاتي.
يزيل التصميم الخالي من الزيت الحاجة إلى التشحيم المنتظم، مما يقلل من متطلبات الصيانة والتكاليف التشغيلية. وهذا يجعل الحلقات مناسبة أيضًا للاستخدام في البيئات التي لا يُفضل فيها تلوث الزيت.
تساهم خصائص الاحتكاك المنخفضة للحلقات في تشغيل أكثر سلاسة وكفاءة للمعدات الدوارة. إنها مناسبة للاستخدام في المضخات والمحركات والضواغط والأنظمة الميكانيكية الأخرى التي تكون فيها الأحمال والسرعات العالية شائعة.
يتم تصنيع حلقات سبائك النحاس من MISUMI مع تعزيز الجرافيت والنحاس بدقة لضمان الملاءمة الدقيقة والأداء الموثوق به. إنها خيار ممتاز لتحسين كفاءة وموثوقية أنظمتك الصناعية.

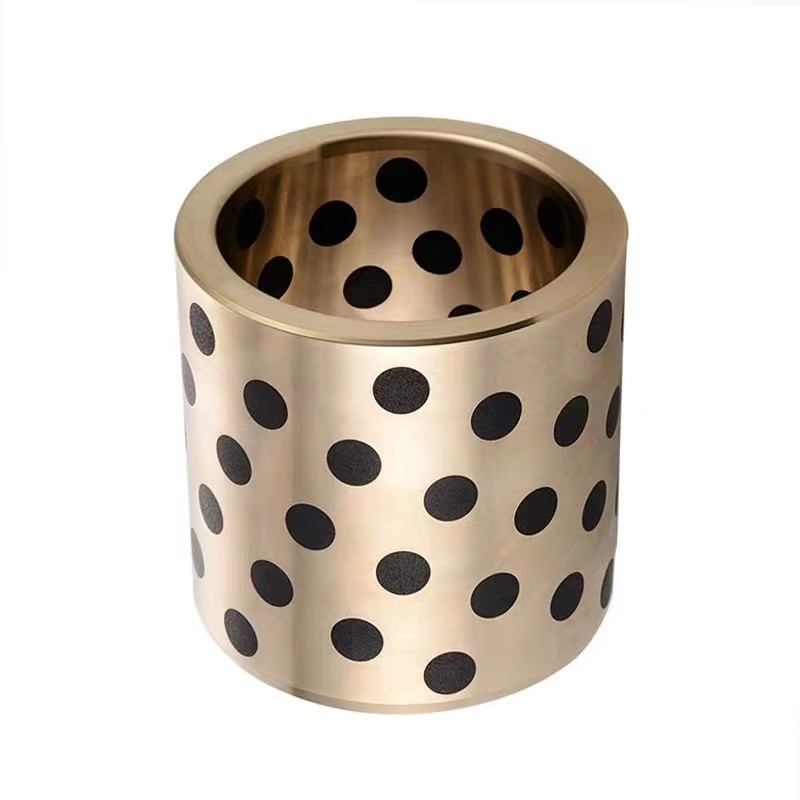

حلقة إحكام نحاسية مشربة بالجرافيت حلقة إحكام خالية من الزيت - سبائك النحاس، مستقيمة، القطر الداخلي F7 (MISUMI) (MPBZU12-15)
سلسلة MPBZ MPBZU MPBR MPBRU MPBPU MPBZP حلقة توجيه نحاسية خالية من الزيت للتشحيم الذاتي
| النوع | مستقيم | مادة حلقة الإحكام | نحاس مشرب بالجرافيت | نطاق قيمة PV المسموح بها القصوى (N/mm2•m/s) | 1.1～2.0 |
|---|---|---|---|---|---|
| أقصى قيمة PV مسموح بها (N/mm2•m/s) | 1.65 | أقصى حمل مسموح به (N/mm2) | 29 | أقصى سرعة مسموح بها (م/ث) | 0.5 |
| تركيب فتحات التركيب | H7 |
الموديل: مواد مختلفة: سبيكة أساسها النحاس اللون
التصنيف: MPBZU 20-10L الحجم (20*24*10) MPBZU 20-15L الحجم (20*24*15) MPBZU 20-20L الحجم (20*24*20) MPBZU 20-25L الحجم (20*24*25 ) MPBZU 20-30L الحجم (20*24*30) MPBZU 20-35L الحجم (20*24*35) MPBZU 20-40L الحجم (20*24*40) MPBZU 20-45L الحجم (20*24*45) MPBZU 20-50L الحجم (20*24*50) MPBZU 20-55L الحجم (20*24*55) JDB 20*25*15 JDB 20*25*20 JDB 20*25*25 JDB 20*25*30 JDB 20* 25*35 JDB 20*25*40
آلية المحمل: الاحتكاك الصلب
نوع مادة التشحيم: التشحيم الصلب
ميزات إضافية: درجة حرارة عالية
اتجاه حمل المحمل: محمل شعاعي
حجم قياسي من MISUMI / FIBRO / DANLY، في المخزون، بأفضل جودة، بأفضل سعر، bronzegleitlager.com هو الخيار الأفضل!
تفاصيل المنتج
| النوع | مستقيم | مادة حلقة الإحكام | نحاس مشرب بالجرافيت |
|---|---|---|---|
| القطر الداخلي d(mm) | 12 | القطر الخارجي D(mm) | 15 |
| الطول الكلي L(mm) | 15 | نطاق قيمة PV المسموح بها القصوى (N/mm2•m/s) | 1.1～2.0 |
| أقصى قيمة PV مسموح بها (N/mm2•m/s) | 1.65 | أقصى حمل مسموح به (N/mm2) | 29 |
| أقصى سرعة مسموح بها (م/ث) | 0.5 | تركيب فتحات التركيب | H7 |
| نطاق درجة حرارة التشغيل (℃) | -40～150 | نطاق درجة حرارة التشغيل (بدون تشحيم) دقيقة | -40 |
| رقم القطعة | - | L |
| MPBZ10 MPBZU16 |
- - |
15 20 |
| D | القطر الخارجي m6 (*1) | قطر الغلاف H7 (*2) |
| 7~10 | +0.015 | + 0.015 |
| +0.006 | 0 | |
| 11~18 | +0.018 | + 0.018 |
| +0.007 | 0 | |
| 19~30 | +0.021 | + 0.021 |
| +0.008 | 0 | |
| 31~50 | +0.025 | + 0.025 |
| +0.009 | 0 | |
| 51~80 | +0.030 | + 0.030 |
| +0.011 | 0 | |
| 81~120 | +0.035 | + 0.035 |
| +0.013 | 0 |
| رقم القطعة | L | MPBZ | MPBZU | |||||||||||||||||||||
| النوع | dF7 | Dm6 (*1) |
السماكة (N) | *برغي إيقاف الدوران (مرجع) | Dm6 (*1) |
السماكة (N) | ||||||||||||||||||
| MPBZ MPBZU *أبعاد L في ( ) متوفرة فقط لـ MPBZ. |
5 | +0.022 +0.010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0.028 +0.013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0.034 +0.016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0.041 +0.020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0.050 +0.025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0.060 +0.030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0.071 +0.036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
[ ! ] بالنسبة لقطر الغلاف، يوصى باستخدام التفاوت H7 (*2) لأبعاد D (*1). (راجع الجدول 1) *الأبعاد المشار إليها لبرغي إيقاف الدوران هي الأبعاد الموصى بها.
