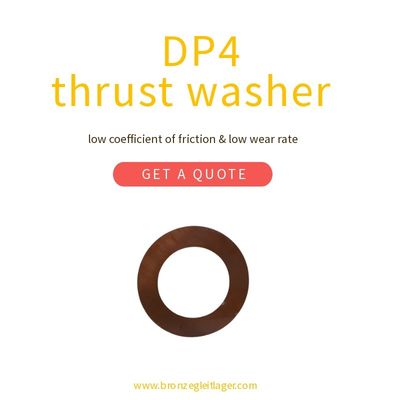

حلقات الدفع، وتحديدًا تلك ذات المحامل المسطحة منخفضة الاحتكاك المعدنية البوليمرية ذات الحجم المتري، هي مكونات حاسمة في العديد من الأنظمة الميكانيكية. تم تصميم هذه الحلقات لتوفير واجهة سلسة وموثوقة ومنخفضة الاحتكاك بين سطحين متحركين في حالة تحميل دفع أو محوري.

يشير تعيين المحامل المسطحة منخفضة الاحتكاك المعدنية البوليمرية إلى مادة وجودة المحمل المسطح، مما يضمن استيفائه لمعايير معينة للصلابة ومقاومة التآكل والدقة الأبعاد. يشير الحجم المتري إلى أن حلقة الدفع تتبع نظام القياس المتري، والذي يستخدم على نطاق واسع في الهندسة والتصنيع.

عادة ما تكون حلقات الدفع مصنوعة من مواد عالية الجودة مثل البرونز أو الفولاذ أو البوليمرات، وهي مصممة بدقة لضمان ملاءمتها بدقة داخل النظام الميكانيكي. الغرض منها هو تقليل الاحتكاك والتآكل وتوليد الحرارة بين الأسطح المتحركة، وبالتالي إطالة عمر النظام العام.

في التطبيقات التي قد لا يكون فيها التشحيم ممكنًا أو مرغوبًا فيه، تكون المحامل المسطحة مثل حلقة الدفع منخفضة الاحتكاك المعدنية البوليمرية مفيدة بشكل خاص. يعتمدون على التشحيم المتأصل للمادة والملاءمة الدقيقة لتحقيق التشغيل السلس.

تشمل التطبيقات الشائعة لحلقات الدفع ذات المحامل المسطحة منخفضة الاحتكاك المعدنية البوليمرية ذات الحجم المتري ناقل الحركة الأوتوماتيكي والآلات الصناعية والمعدات الدقيقة الأخرى حيث يكون نقل الدفع الموثوق به أمرًا بالغ الأهمية. من خلال تحديد حلقة الدفع المناسبة، يمكنك التأكد من أن نظامك الميكانيكي يعمل بسلاسة وكفاءة وبأقل قدر من التآكل والتمزق.

حلقات الدفع منخفضة الاحتكاك المعدنية البوليمرية - الخصائص المادية للمواد منخفضة الاحتكاك المعدنية البوليمرية,

حلقات الدفع منخفضة الاحتكاك المعدنية البوليمرية - خصائص المواد. أبعاد أخرى متوفرة عند الطلب.WC08Metal-Polymer Low Friction Plain Bearings. WC10Metal-Polymer Low Friction Plain Bearings. WC12Metal-Polymer Low Friction Plain Bearings. WC14Metal-Polymer Low Friction Plain Bearings. WC16Metal-Polymer Low Friction Plain Bearings.

رقم القطعة WC60Metal-Polymer Low Friction Plain Bearings, WC08Metal-Polymer Low Friction Plain Bearings, WC10Metal-Polymer Low Friction Plain Bearings, WC12Metal-Polymer Low Friction Plain Bearings, WC14Metal-Polymer Low Friction Plain Bearings, WC16Metal-Polymer Low Friction Plain Bearings, WC18Metal-Polymer Low Friction Plain Bearings, WC20Metal-Polymer Low Friction Plain Bearings, WC22Metal-Polymer Low Friction Plain Bearings, WC24Metal-Polymer Low Friction Plain Bearings, WC25Metal-Polymer Low Friction Plain Bearings, WC30Metal-Polymer Low Friction Plain Bearings, WC35Metal-Polymer Low Friction Plain Bearings



مخطط حجم غسالة المحامل المسطحة منخفضة الاحتكاك المعدنية البوليمرية - ابحث عن رقم الجزء الخاص بك



رقم القطعة	Di (مم)	Do (مم)	ST (مم)	dD (مم)	dP (مم)	Ha max. (مم)	Ha min. (مم)
WC08Metal-Polymer Low Friction Plain Bearings	10	20	1.5	0	0	1.2	0.95
WC10Metal-Polymer Low Friction Plain Bearings	12	24	1.5	1.75	18	1.2	0.95
WC12Metal-Polymer Low Friction Plain Bearings	14	26	1.5	2.25	20	1.2	0.95
WC14Metal-Polymer Low Friction Plain Bearings	16	30	1.5	2.25	22	1.2	0.95
WC16Metal-Polymer Low Friction Plain Bearings	18	32	1.5	2.25	25	1.2	0.95
WC18Metal-Polymer Low Friction Plain Bearings	20	36	1.5	3.25	28	1.2	0.95
WC20Metal-Polymer Low Friction Plain Bearings	22	38	1.5	3.25	30	1.2	0.95
WC22Metal-Polymer Low Friction Plain Bearings	24	42	1.5	3.25	33	1.2	0.95
WC24Metal-Polymer Low Friction Plain Bearings	26	44	1.5	3.25	35	1.2	0.95
WC25Metal-Polymer Low Friction Plain Bearings	28	48	1.5	4.25	38	1.2	0.95
WC30Metal-Polymer Low Friction Plain Bearings	32	54	1.5	4.25	43	1.2	0.95
WC35Metal-Polymer Low Friction Plain Bearings	38	62	1.5	4.25	50	1.2	0.95
WC40Metal-Polymer Low Friction Plain Bearings	42	66	1.5	4.25	54	1.2	0.95
WC45Metal-Polymer Low Friction Plain Bearings	48	74	2	4.25	61	1.7	1.45
WC50Metal-Polymer Low Friction Plain Bearings	52	78	2	4.25	65	1.7	1.45
WC60Metal-Polymer Low Friction Plain Bearings	62	90	2	4.25	76	1.7	1.45



الهيكل:



1. / سمك طبقة خليط المضافات الموصلة 0.02 ~ 0.06 مم، يوفر معامل احتكاك منخفض ومقاومة جيدة للتآكل. إنها مادة موصلة كهربائيًا.

2. سمك مسحوق البرونز المتكلس 0.20-0.35 مم، يوفر رابطة ميكانيكية قوية وتوصيل حراري ممتاز.

3. يوفر دعم الفولاذ قوة ميكانيكية.



البيانات الفنية



الحمل الأقصى	ثابت	250 نيوتن / مم²		حد درجة الحرارة		-195 درجة مئوية ~ +280 درجة مئوية
	سرعة منخفضة جدًا	140 نيوتن / مم²		الحد الأقصى.سرعة	تشغيل جاف	2 م / ث
	التذبذب الدوراني	60 نيوتن / مم²			عملية ديناميكية مائية	> 2 م / ث
الحد الأقصى. PV تشغيل جاف	عملية قصيرة الأجل	3.6 نيوتن / مم² * م / ث		التوصيل الحراري		42 واط (م * ك)-1
	عملية مستمرة	1.8 نيوتن / مم² * م / ث		معامل التمدد الحراري		11 * 10-6* ك-1
الحد الأقصى. PV التشحيم الهيدروديناميكي		30 نيوتن / مم² * م / ث		معامل الاحتكاك	تشغيل جاف	0.08 ~ 0.20
					عملية ديناميكية مائية	0.03 ~ 0.08
