| الاسم التجاري: | Gleitlager Permaglide PAP Buchsen |
| رقم الطراز: | PAP Bushes مكافئ |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / T. |
| القدرة على التوريد: | البطانات الأكمام البرونزية ، الصين ، المصنعين ، الموردين ، المصنع ، بالجملة ، البطانات المعدنية ذاتي |

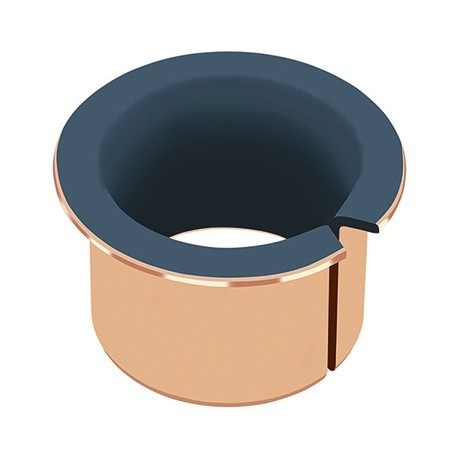

الغلاف المنزلق PAP Bushing ، المصنوع من الصلب والمواد المكافئة (Polytetrafluoroethylene) ،هو مكون قوي وفعال مصمم لتطبيقات صناعية مختلفةمع قطر يعادل 3535 ملم، هذا الغطاء المنزلق يضمن التشغيل السلس وتقليل الاحتكاك في بيئتها المقصودة.
يقدم بناء الصلب القوة والصلابة اللازمة في حين أن مواد أو ما يعادلها تقدم مقاومة ملابس استثنائية واستقرار كيميائي.هذا المزيج من المواد يجعل PAP بوشينغ الزاحف الغطاء مناسبة للتعامل مع السوائل عالية الضغط، والغازات، والوسائط الأخرى في البيئات الصناعية المطالبة.
تصميم الغطاء المنزلق يسمح بحركة سلسة ومسيطرة مع تقليل الارتداء على الغطاء نفسه ومكونات التزاوج.هذه الميزة التصميمية تضمن الموثوقية على المدى الطويل وخفض متطلبات الصيانة.
سواء كانت تستخدم في التنقيب عن النفط والغاز أو المعالجة الكيميائية أو أي تطبيق صناعي آخريقدم PAP Bushing Sliding Sleeve مع موادها المكافئة من الصلب و حلًا قويًا وموثوقًا للتشغيل السلس والفعال.
نحن ننتج كل التصاميم الخاصة في وقت قصيرغطاء أسطواني غطاء منحرف غطاء مغسلة دفع أشرطة ملفوفةمحمل, ....
محمول مركب جاف ينزلق برونز / DIN 1494 / ISO 3547 خالي من الصيانة
| البند | الوصف | الحجم |
| 1 | PAF 1217 P10 | الـ MUF 121417 |
| 2 | PAF 1509 P10 | MUF 151709 |
| 3 | PAP 2540 P10 | GLY.PG 252840 F Gleitlagerbuchse |
| 4 | PAP 3025 P10 | GLY.PG 303425 F Gleitlagerbuchse |
| 5 | PAP 4030 P10 | GLY.PG 404430 F Gleitlagerbuchse |
| 6 | PAP 4040 P20 | GLY.PG 404440 A Gleitlagerbuchse |
| 7 | PAP 5020 P20 | GLY.PG 505520 A Gleitlagerbuchse |
| 8 | PAP 5020 P10 | GLY.PG 505520 F Gleitlagerbuchse |
| 9 | PAP 5030 P20 | GLY.PG 505530 A Gleitlagerbuchse |
| 10 | PAP 5040 P20 | GLY.PG 505540 A Gleitlagerbuchse |
| 11 | PAP 5050 P20 | GLY.PG 505550 A Gleitlagerbuchse |
| 12 | PAP 5050 P10 | GLY.PG 505550 F |
| 13 | PAP 5060 P10 | GLY.PG 505560 F Gleitlagerbuchse |
| 14 | PAP 6020 P10 | GLY.PG 606520 F Gleitlagerbuchse |
| 15 | PAP 6030 P20 | GLY.PG 606530 A Gleitlagerbuchse |
| 16 | PAP 6030 P10 | GLY.PG 606530 F Gleitlagerbuchse |
| 17 | PAP 6040 P20 | GLY.PG 606540 A Gleitlagerbuchse |
| 18 | PAP 6050 P10 | GLY.PG 606550 F Gleitlagerbuchse |
| 19 | PAP 6060 P20 | GLY.PG 606560 A Gleitlagerbuchse |
| 20 | PAP 6060 P10 | GLY.PG 606560 F Gleitlagerbuchse |
تفاصيل تقنية
يجعل العالم يدور
سلوك الزحف واللبس الممتاز ، لجميع أنواع الحركة ، قدرة عالية على الحمل ، مقاومة جيدة للتآكل ، غير مغناطيسية
| سطح الزحف: | |
| مواد الدعم: | غطاء من البرونز أو الفولاذ |
| الحمل الديناميكي: | ≤ 140 N/mm2 |
| الحمل الثابت: | ≤ 200 N/mm2 |
| سرعة الانزلاق: | ≤ 2,5 متر/ثانية |
| قيمة الاحتكاك: | 0,02 - 0,20 μ |
| الحد الأقصى لقيمة PV: | 1،8 N/mm2 x m/s |
| ضغط الحرارة: | -200 إلى +280 درجة مئوية |
| الصيانة: | بدون صيانة |
| محفظة التسامح: | H7 |
| التسامح بعد التثبيت: | H9 |
| تسامح العمود: | f7 أو f8 |
| مادة العمود: | الفولاذ، المقاوم أو غير المقاوم، الخامة Rz < 2-3 |
محامل بسيطة- تجسد مبدأ التنقل الدائم منخفضة الارتداء.
استخداممن البلاستيك على قاعدة معدنيةالمادة قد خلقت مزيج من المواد التي تجمع خصائص الزحف ممتازة مع القدرة على تحمل الحمل والقدرة على توصيل الحرارة من المعدن.يسمح استخدام مواد التشحيم الصلبة في المصفوفة البلاستيكية بالعمل دون تزيين الزيت أو الدهونمجموعة P1، بما في ذلك P10.ومع ذلك ، ليس من الممكن دائمًا إنجاز مهام تطبيق عادي مع المنتجات المصنوعة من مواد خالية من الصيانة.في مثل هذه الحالاتصيانة منخفضة P2المواد متاحة.
اعتمادا على متطلبات العملاء والتطبيقات المحددة،خالية من الصيانة ومتدنية الصيانةالمواد متوفرة بنفس البنية الدقيقة.هيكل متجانس من البرونز المكثف يطبق على ظهر فولاذي أو برونزي ويتم غرسه بالمزيج البلاستيكي المعني.المزلق الصلب ينتج فيلمًا بين الأسطح المنزلقة.ويعزى إلى تشغيل منخفض الضوضاء عند سرعات ثابتة ومؤشرات انخفاض الاحتكاك طوال عمر الخدمة الكامل للمكون. يتم تحقيق ذلك عن طريق مزيج من (Poly Tetra Fluoro Ethylene) مع مضافات مضادة للارتداء وموصلة حراريًا.
ليس من الممكن إيجاد الحل المطلوب لتطبيقات اللولب العادي مع المنتجات المصنوعة من مواد خالية من الصيانة لجميع المهام والتطبيقات.المواد ذات الصيانة المنخفضة متاحةفي هذه الحالة، يتم صياغة السطح المنزلق الذي يتحمل عبء الارتداء من مصفوفة PVDF (Polyvinylidene Fluoride).
Gleitlager Permaglide PAP Buchsen Equivalent هي مادة زلقة قوية ومقيدة مع أقصى أداء تقليدي. تم تصميمها لتطبيقات خالية من الصيانة والعمل الجاف ،ولكن يمكن استخدامها أيضا في الأنظمة مع التشحيم السائل.
الخصائص الفريدة:
إنتاج المواد
يتم إنتاج كتلة المزلق الصلبة في عملية خلط مناسبة خصيصًا. في عملية تجميد موازية ومستمرة ، يتم تجميد مسحوق البرونز على الفولاذ أو البرونز في ظهره كطبقة تنزلية.هذا ينتج طبقة متنقلة بسماكة من 0.2 ملم إلى 0.35 ملم وحجم المسام حوالي 30 ٪. بعد ذلك، يتم ملء التجاويف بمادة التشحيم الصلبة باستخدام أدوات التشحيم.
يتم التحكم في هذه الخطوة من العملية بحيث يتم إنتاج طبقة تشغيل من المزلق الصلب بقوة تصل إلى 0.03 ملم على الأكثر فوق الطبقة المنزلقة.يتم تعديل الخصائص المميزة لنظام المواد، ويتم إنتاج متساويات السماكة المطلوبة للمادة المركبة باستخدام أزواج أزرار خفيفة التحكم.
1.التشغيل الخالي من الصيانة في ظل ظروف تشغيل جافة
2حركات تدور أو تتذبذب
3.حتى سرعة 2 م/ث
4حركات خطية
5نطاق درجة الحرارة من -200 °C إلى 280 °C
الخصائص الفريدة:
| السمات | الوحدة | P20, P22*, P23* | P200، P202*، P203* |
| بدون رصاص | | لا.. | نعم.. |
| pvmax | MPa · m/s | 3 | 3.3 |
| pmax.stat | MPa | 250 | 250 |
| pmax.dyn | MPa | 70 عند v ≤ 0.042 m/s | 70 عند v ≤ 0.047 m/s |
| vmax | م/س | 3 عند p ≤ 1.00 MPa | 3.3 عند p ≤ 1.00 MPa |
| T | °C | -40 إلى +110 | -40 إلى +110 |
إلىتقليل معامل الاحتكاك وتحسين الموصلات الحراريةيتم خلط إضافات خاصة في المصفوفة. بالإضافة إلى ذلك ، يمكن تزويد سطح الطبقة المنزلقة اختياريًا بمساحات تحرير لتمكين الدهون أو الزيت.
لـ Permaglide®، محامل لمتطلبات عالية للغاية في الأداء، صممت وطبقت مصفوفة بلاستيكية PEEK (Poly Ketone)تحسين خصائصها العضوية.
على غرار محامل المحرك ، تحدد المتطلبات التقنية المتزايدة وتقليل إطلاق التثبيت جهود تطوير محامل Permaglide®. وفقًا لمتطلبات العملاء ،لا يتم تطوير الهندسة والأشكال بشكل انتقائي فحسب ، بل يتم تحسينها كأنظمة سطح تنزلق حيث يتم مراعاة الزخم الحركي المعدل لهذا الغرض للأزواج المنزلقةعلاوة على ذلك، لا يحتاج العملاء إلى تكييف تصميم مجموعاتهم مع العنصر المنزلق؛ يضبط محمل Permaglide® بشكل مثالي لتصميم الجمع.
| التسمية | المصنع | المدة | |
| JUM0240 | المختلف | 186 × | |
| PAP0203 P10 | بيرماغليد | 992 × | 2.00 × 3.50 × 3.00 ملم |
| PAP0205 P10 | بيرماغليد | 600 × | 2.00 × 3.50 × 5.00 ملم |
| PAP0303 P10 | بيرماغليد | 686 × | 3.00 × 4.50 × 3.00 ملم |
| PAP0303 P14 | بيرماغليد | 570 × | 3.00 × 4.50 × 3.00 ملم |
| PAP0304 P10 | بيرماغليد | 343 × | 3.00 × 4.50 × 4.00 ملم |
| PAP0304 P14 | بيرماغليد | 700 × | 3.00 × 4.50 × 4.00 ملم |
| PAP0305 P10 | بيرماغليد | 197 × | 3.00 × 4.50 × 5.00 ملم |
| PAP0306 P10 | بيرماغليد | 607 × | 3.00 × 4.50 × 6.00 ملم |
| PAP0306 P14 | بيرماغليد | 578 × | 3.00 × 4.50 × 6.00 ملم |
| PAP0403 P10 | بيرماغليد | 46 × | 4.00 × 5.50 × 3.00 ملم |
| PAP0403 P14 | بيرماغليد | 659 × | 4.00 × 5.50 × 3.00 ملم |
| PAP0404 P10 | بيرماغليد | 222 × | 4.00 × 5.50 × 4.00 ملم |
| PAP0404 P14 | بيرماغليد | 998 × | 4.00 × 5.50 × 4.00 ملم |
| PAP0406 P10 | بيرماغليد | 107 × | 4.00 × 5.50 × 6.00 ملم |
| PAP0406 P11 | بيرماغليد | 993 × | 4.00 × 6.00 × 6.00 ملم |
| PAP0406 P14 | بيرماغليد | 119 × | 4.00 × 5.50 × 6.00 ملم |
| PAP0410 P10 | بيرماغليد | 143 × | 4.00 × 5.50 × 10.00 ملم |
| PAP0410 P14 | بيرماغليد | 512 × | 4.00 × 5.50 × 10.00 ملم |
| PAP0505 P10 | بيرماغليد | 998 × | 5.00 × 7.00 × 5.00 ملم |
| PAP0505 P11 | بيرماغليد | 879 × | 5.00 × 7.00 × 5.00 ملم |
| PAP0508 P10 | بيرماغليد | 137 × | 5.00 × 7.00 × 8.00 ملم |
| PAP0510 P14 | بيرماغليد | 17 × | 5.00 × 7.00 × 10.00 ملم |
| PAP0606 P10 | بيرماغليد | 273 × | 6.00 × 8.00 × 6.00 ملم |
| PAP0606 P11 | بيرماغليد | 41 × | 6.00 × 8.00 × 6.00 ملم |
