| الاسم التجاري: | VIIPLUS |
| رقم الطراز: | محامل النحاس البرونزية الجرافيت |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / T. |
| القدرة على التوريد: | سدادة محامل الجرافيت ، الصين ، المصنعين ، الموردين ، المصنع ، بالجملة ، حامل المجلة المعدنية ، محمل |

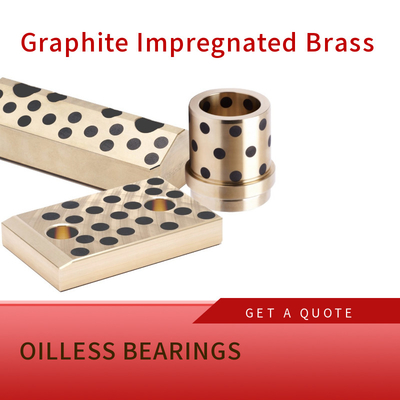

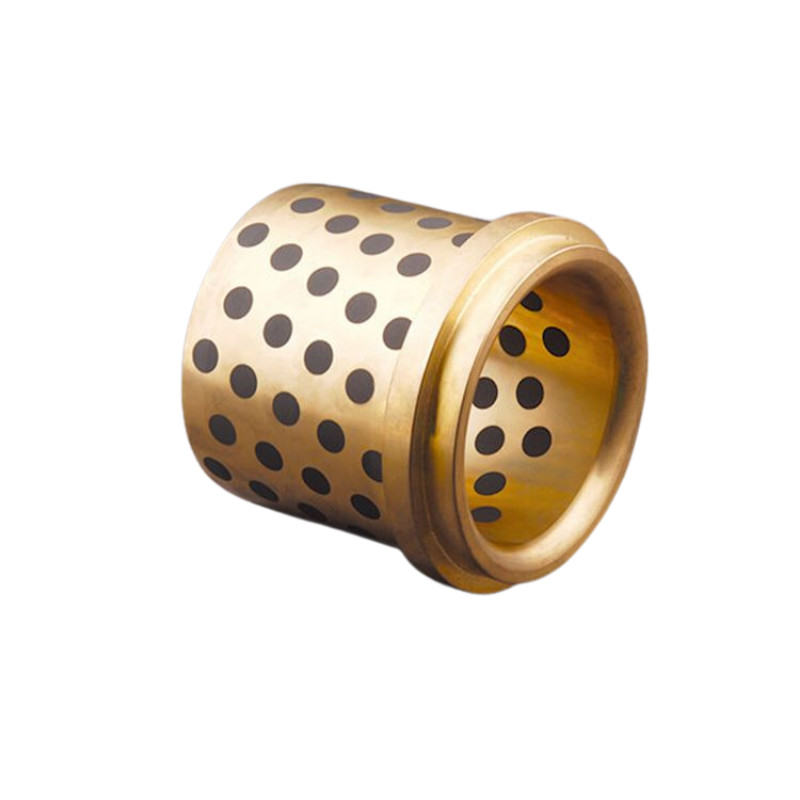

تعتبر جلبة البرونز المشربة بالجرافيت الخالية من الزيت (MPBZ10-15) نوعًا من المحامل ذاتية التشحيم التي تستخدم سبيكة نحاسية كمادة أساسية لها. يتم تشريب هذه الجلبة بالجرافيت، وهو معدن طبيعي معروف بتزييته الممتازة ومقاومته للتآكل. يتم تضمين جزيئات الجرافيت داخل مصفوفة النحاس، مما يوفر مصدرًا مستمرًا للتزييت لا يتطلب زيتًا أو شحمًا خارجيًا.
يسمح التصميم المستقيم لجلبة MPBZ10-15 بسهولة تركيبها في مختلف المساكن والإطارات. توفر قاعدة سبيكة النحاس قوة ومتانة جيدة، بينما يضمن تشريب الجرافيت تشغيلًا سلسًا ومنخفض الاحتكاك.
غالبًا ما يستخدم هذا النوع من الجلبات الخالية من الزيت في التطبيقات التي لا تكون فيها محامل التشحيم الزيتي التقليدية ممكنة أو مرغوبة، مثل البيئات ذات درجات الحرارة المرتفعة أو المواد الكيميائية أو الملوثات التي يمكن أن تؤدي إلى تدهور أو تلوث مواد التشحيم. يساعد تشريب الجرافيت أيضًا على تقليل التآكل وإطالة عمر خدمة الجلبة.
بشكل عام، توفر جلبة البرونز المشربة بالجرافيت الخالية من الزيت (MPBZ10-15) حلاً موثوقًا وخاليًا من الصيانة للتطبيقات التي تتطلب تشغيلًا سلسًا ومنخفض الاحتكاك دون الحاجة إلى مواد تشحيم خارجية.
(MPBZ10-15) النوع الأكثر شيوعًا في سلسلة سبائك النحاس.
مخزون كبير من البطانات البرونزية والمحامل البرونزية وألواح التآكل ذاتية التشحيم. Gleitlager. محمل الجلبة. كتالوجات وكتيبات البطانات متوفرة.
| رقم الجزء | L | MPBZ | MPBZU | |||||||||||||||||||||
| النوع | dF7 | Dm6 (*1) |
السماكة (N) | * برغي إيقاف الدوران (مرجع) | Dm6 (*1) |
السماكة (N) | ||||||||||||||||||
|
MPBZ متوفرة فقط لـ MPBZ. |
5 | +0.022 +0.010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0.028 +0.013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0.034 +0.016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0.041 +0.020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0.050 +0.025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0.060 +0.030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0.071 +0.036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
يمكن تطوير البطانات والألواح الخالية من الزيت بأي مواصفات حسب متطلبات العملاء.
إذا كانت لديك أي أسئلة، فلا تتردد في الاتصال بنا، فأنت مرحب بك دائمًا، شكرًا لك!
توفر سبيكة النحاس عالية القوة قدرة تحمل الحمل الميكانيكي للجلبة الخالية من الزيت ذات سدادات الجرافيت، ويمكن للمواد المشحمة أن توفر مصدرًا مستمرًا للتزييت لسطح المحمل لتشكيل زوج احتكاك أفضل؛ وهي مناسبة للحمل المتوسط والعالي، والبدء المتكرر، ومن الصعب تكوين طبقة زيت.
تشمل التطبيقات النموذجية: محامل آلات البلاستيك، شجيرات دليل العمود الأخضر، آلات الموانئ، بوابات الهندسة الهيدروليكية، معدات التعدين، إلخ.
1. ذاتية التشحيم الكلية: لا يلزم الزيت أو الشحم
تسمح خصائص التشحيم الذاتي باستخدام المحامل في الأماكن التي يكون فيها التشحيم صعبًا ومكلفًا في التصنيع وحيث لا يمكن استخدام الشحوم / الزيت. يتم تحقيق تزييت ممتاز حتى في ظل الأحمال الثقيلة بسرعات منخفضة.
2. مقاومة ممتازة للتآكل:
يتم تحقيق مقاومة ممتازة للتآكل في ظل ظروف التشغيل القاسية مثل الأحمال الثقيلة والسرعة المنخفضة والحركة الترددية والتذبذبية والمتقطعة حيث يكون تكوين الفيلم صعبًا.
3. معامل الاحتكاك المنخفض: 0.04 إلى 0.2 نموذجي:
يقلل التشحيم الذاتي باستخدام مواد تشحيم صلبة مضمنة خصيصًا من الاحتكاك.
4. نطاقات درجة حرارة التشغيل الواسعة: -415 درجة فهرنهايت إلى 1100 درجة فهرنهايت
يتم عرض أداء فائق في ظل ظروف درجات الحرارة المرتفعة والمنخفضة.
5. مقاومة التآكل والمواد الكيميائية:
لا يتأثر الأداء بالماء والمواد الكيميائية الكاوية.
6. مصممة لتجاوز متطلباتك:
منتجات عالية الدقة مع تفاوتات قريبة.
7. تنافسية من حيث التكلفة:
تقليل تكاليف الصيانة والاستبدال وتعطيل العنصر النهائي بسبب عمر خدمته الاستثنائي مقارنة بمنتجات التشحيم الذاتي المماثلة.
جلبات خالية من الزيت ذات سدادات الجرافيت ذاتية التشحيمهي منتجات يحددها العميل. عن طريق تشريب الجرافيت في نمط معين مصمم في سطح عمل المحمل، يمكن للمنتج أن يعمل في ظروف جافة من خلال آلية التشحيم الصلب.جلبات خالية من الزيت ذات سدادات الجرافيت ذاتية التشحيميمكن استخدامها في بيئات ذات درجة حرارة عالية، مثل معدات الدرفلة بالبخار الساخن، وآلات صناعة الورق، إلخ.
| المادة الأساسية | CuZn25A16Fe3Mn3 | الحمل الديناميكي | 120N/mm² |
| صلابة القاعدة | HB210~275 | معامل الاحتكاك | <0.16 |
| درجة الحرارة القصوى | 300 درجة مئوية | حد السرعة | جاف 0.4 م / ث زيت 5 م / ث |

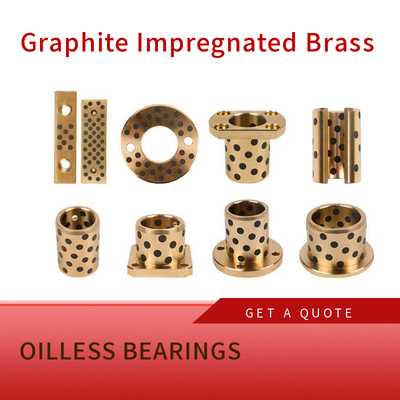

أجزاء مصنوعة حسب الطلب | قطعة واحدة، قطعتان، محامل نصفية، وحدات ذات حواف، ألواح تآكل، شرائط، بطانات، غسالات دفع، حجم خاص
أجزاء مصنوعة حسب الطلب | قطعة واحدة، قطعتان، محامل نصفية، وحدات ذات حواف، ألواح تآكل، شرائط، بطانات، غسالات دفع، أحجام وأشكال خاصة - بطانات خط إمبراطوري (الأبعاد بالبوصة)
تصميم مخصص لأجزاء ذاتية التشحيم
إن إدراك أن هذه في الأساس مكونات تقليدية، والتي يضاف إليها مادة تشحيم في شكل جرافيت، يساعد صانع القالب على إدراك مزاياها الهامة.
محامل برونزية جرافيتمصنوعة من قضبان برونزية مصبوبة مستمرة. ثم يتم طحنها وتغطيتها بأغطية جرافيت من مادة التشحيم الصلبة. متصلةبطانات الجرافيتمثالية للتطبيقات التي تكون فيها الصيانة صعبة وحيث يمكن أن تحترق مواد التشحيم العادية والشحوم والزيوت بسببدرجات الحرارة المرتفعة.توفر مادة القاعدة البرونزية المصبوبة لهذه المحامل البرونزية الجرافيت
قدرة تحمل أكبر من البطانات البرونزية الأخرى ذاتية التشحيم.
المادة
البطانات والألواح البرونزية الصلبة مصنوعة بالكامل من النحاس القصدير،CuSn10P
، والتي تتمتع بقدرة آلة جيدة جدًا. تتم معالجة جميع أسطح البطانات البرونزية الصلبة.
الميزات
1．لا يوجد جهاز إمداد بالزيت، فتحة زيت، أخدود زيت
يمكن أن تقلل تكلفة نظام إمداد الوقود، وتكلفة المعالجة، والتجميع، وما إلى ذلك،
بشكل كبير من تكلفة التصنيع.
2．تقليل تكاليف التشغيل
قلل بشكل كبير من استخدام زيت التشحيم وتكاليف صيانة المعدات، ولكن أيضًا معفاة من المخاطر الناجمة عن نقص الزيت.
3．تقصير وقت التصميم
لا يمكن للزيت أن يجعل التصميم، والهيكل مبسطًا بشكل كبير، ويقلل التكاليف، ويوفر وقت التصميم. بالإضافة إلى ذلك، يمكن أن يؤدي استخدام محامل التشحيم الذاتي أيضًا إلى
تحسين الخصائص الميكانيكية وإطالة الحصول على نتائج ملحوظة باستخدام الحياة وتحسين الموثوقية.
4．استعادة وحماية البيئة لمواد التشحيم
الوظيفة
الوظيفة الرئيسية لمكون القالب ذاتي التشحيم هي توجيه الحركة والتحكم فيها.
ملاحظات الاستخدام
1．في الحالة الممكنة، يستخدم التصميم المواصفات القياسية قدر الإمكان؛
2．يرجى ملاحظة أنه لا يوجد جسم غريب في التجميع؛
3．بعد استخدام السطح المنزلق، يتشكل بواسطة فيلم زيت التشحيم الصلب في السطح بظاهرة سوداء أو رمادية سوداء، يرجى عدم الفرك كالمعتاد.
4．قبل التجميع، إذا تم وضع زيت التشحيم على أجزاء الطحن، فيمكنه تقصير فترة التشغيل، مما يؤدي إلى تشغيل الآلات والتشغيل؛
5．عند التجميع، يجب الضغط ببطء، ويُمنع منعًا باتًا الضرب، وذلك لتجنب تلف المحمل والتشوه؛
6．التصميم، يجب تحديد أجزاء مختلفة بمواد مناسبة، من أجل تحسين الأداء الميكانيكي، لإطالة عمر خدمة المحمل؛
7．في الحمل العالي، الحركة الترددية، يوصى باستخدام تثبيت المسمار؛
الخصائص1.
تصميم مرن وبسيط ومريح مع تطبيقات واسعة
2. وظيفي في حالة عدم وجود زيت
3. كفاءة التكلفة
4. أداء ممتاز في ظل ظروف الحمل العالي والسرعة المنخفضة
5. في الظروف التي يصعب فيها توليد الأفلام، مثل الحركات الترددية والحركات الدورانية والتشغيل والإيقاف المتكرر، تبرز محامل الجرافيت البرونزية مقاومتها الممتازة للتآكل.
6.
| المواصفات | ||
|---|---|---|
| نطاق الخدمة | ظروف التشحيم | جاف |
| تشحيم دوري نطاق درجة حرارة الخدمة |
(℃) | -40～+300 |
| -40～+150 الحد الأقصى المسموح به لضغط التلامس: P |
29 | 29 |
| 29 الحد الأقصى المسموح به للسرعة: V |
(m/s) | 0.50 |
| 1.00 الحد الأقصى المسموح به لقيمة PV |
(N/mm2・m/s) | 1.65 |
التطبيقات
1. آلات البناء
2. معدات النقل
3. آلات صناعة اللب والورق
تصميم مخصص
يمكن توفير أو إنتاج جميع أنواع عناصر الانزلاق عند الطلب.
خدماتنا
1. نرحب بتصنيع المعدات الأصلية: المنتج، الحزمة...
2. نموذج الطلب
3. سنرد عليك على استفسارك في غضون 24 ساعة.
يمكن تطوير البطانات والألواح بأي مواصفات حسب متطلبات العملاء.
نحن محترفون
إذا كانت لديك أي أسئلة، فلا تتردد في الاتصال بنا، فأنت مرحب بك دائمًا، شكرًا لك!
