| الاسم التجاري: | VIIPLUS |
| رقم الطراز: | د 50 مم د 55 مم ب 40 مم |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / T ، T / T |
| القدرة على التوريد: | محامل برونزية مثقبة ， محامل ملفوفة من البرونز العادي |

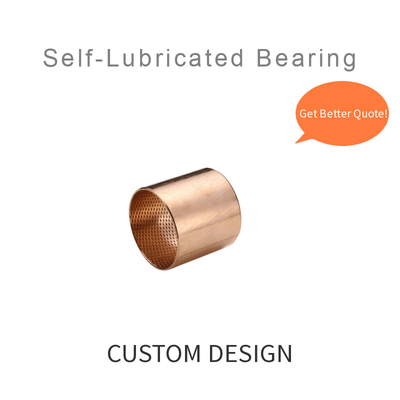

بروم 505540 برونز بوشينغ، المعروف أيضا باسم الاحتكاك شقة بوشينغ هو عنصر تحمل مصممة لتوفير دوران سلس مع تقليل الاحتكاك والتكسير.مادة متينة ومقاومة للتآكل، هذا البوشينغ مناسب لمجموعة واسعة من التطبيقات الصناعية.
تستخدم الأقواس البرونزية عادة في الآلات الدوارة مثل المضخات والمحركات والضاغطات وغيرها من المعدات.يضمن أن سطح المحمل يبقى سلسًا ومتساويًا أثناء التشغيل، مما يؤدي إلى دوران منخفض الاحتكاك وطول عمر الخدمة.
يقدم المواد البرونزية المستخدمة في هذا البوشينغ مقاومة ممتازة للاستعمال، مما يجعلها قادرة على التعامل مع الاحتكاك المتكرر والكشط دون ارتداء مفرط أو تلف.البرونز مقاوم للتآكل، مما يوفر الحماية من الصدأ وأشكال أخرى من التآكل التي يمكن أن تهدد سلامة الغلاف.
بريم 505540 البرونزية البوشينغ هو مكون دقة الهندسة التي تم تصميمها لتناسب معدات وتطبيقات محددة.أبعادها ومواصفاتها تضمن التوافق مع مختلف الآلات، مما يسمح بسهولة التثبيت واستبدالها.
بشكل عام ، يعد PRM 505540 Bronze Bushing حلًا موثوقًا ودائمًا للمحامل الذي يوفر دورانًا سلسًا وانخفاضًا في الاحتكاك ومقاومة ممتازة للارتداء.وهو عنصر أساسي للحفاظ على التشغيل السلس والفعال للآلات الدوارة في التطبيقات الصناعية.
سلسلة Lagerbuchse ذات تطبيقات واسعة في: السيارات، النسيج، الأدوات، المحرك، مشروع الجسر، مشروعات حفظ المياه، الطاقة الكهرومائية، صناعة الصلب.تسليم سريع وموثوق به ضمان جودة السلامة
الحواف، البدائل، الحواف العادية الاحتكاكية للحاويات، 10010595 - الحواف - الحواف المستقيمة، للقبعة النحاسية للناقل، الحواف البرونزية.
"لاجر بوكس" مصنوعة بالكامل من "فوسفور برونز"كوسن8يتميز CuSn8 بنقاء السبائك مع مستوى منخفض جدًا من الشوائب. يتم إنتاج محامل برونزية مغلفة من الشرائط التي يتم تغليفها ومعايرتها لاحقًا.
المزايا الرئيسية لحاويات البرونز الملفوفة تشمل:

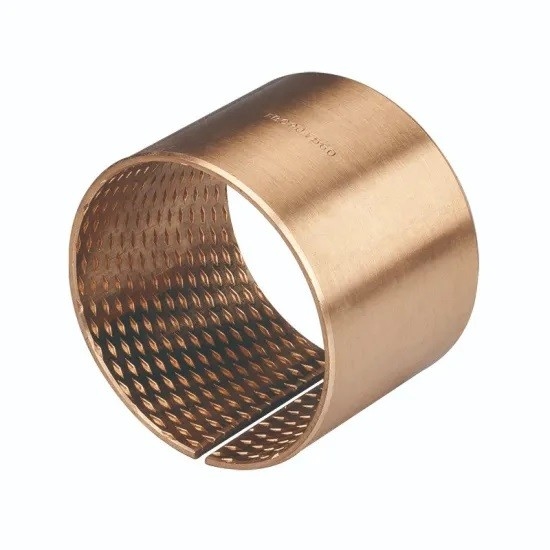

Fb090 هو نوع من الشجيرات الملفوفة بشريط برونزي.البرونز هو من صياغة خاصة مع الجاذبية الفريدة العالية وعلى سطحها يمكن أن يتم دمجها مع التدفقات الكروية أو الماسية أو خروقات الزيت حسب متطلبات العملاء. إنه منالقدرة على الحمل العالية والعمر الطويلبدلاً من الشجيرات البرونزية التقليدية فهو أرخص وأكثر تكثيفاً
الأبعاد D 50 ملم D 55 ملم B 40 ملم
سلسلة PRM ، مطاط ، غرف برونزية
السلسلةالـ PRM، برونزية مطويةأجهزة التشغيل.وصف.سلسلةالـ PRM، برونزية مطويةأجهزة التشغيل.
PRM 859080
البوشينغ
PRM 353950 البوشينغ مغلف برونز:
PRM 606550 غطاء
| د |
85ملم
|
|
|---|---|---|
| د |
90ملم
|
|
| ب |
80ملم
|
| البيانات التقنية | |
|---|---|
| المواد: | كيو 91.3٪ Sn 8.5٪ P 0.2٪ |
| القياسية: | كيو Sn8، DIN 17662، CW453K |
| الطبقة المنزلقة (سمك): | متجانسة |
| قوة الشد Rm: | 450N/mm2 |
| قوة العائد Rp 0.2: | 250N/mm2 |
| الطول في % A10: | 0.4 |
| صلابة: | 90-120 HB |
| معامل الاحتكاك: | 0.08-0.25μ |
| التوصيل الحراري: | 60W/m·K |
| نطاق الحرارة: | -100 درجة مئوية / 200 درجة مئوية |
| الحد الأقصى للحمل الساكن: | 120 N/mm2 |
| الحمولة القصوى، الديناميكية: | 40 N/mm2 |
| سرعة الزحف القصوى (w.lubr): | 2.5 م/ث |
| قيمة Pv، Mpa x m/s، kont / int: | 2.8 |
| المواد المضادة | |
| صلابة العمود الموصى بها: | > 210HB |
| خشونة سطح العمود (Ra) | 1.6 |
| التسامح الموصى به: | e7-f7 |
| البيت: | H7 |
القدرة الكبيرة على حمل
يعمل بشكل جيد في البيئات القذرة
نطاق درجة حرارة واسع
سهلة التجميع
جيوب الزيت كمخازن التشحيم
المقصود من المحامل أن يتم ضغطها في غطاء مع H7 التسامح. القطر الداخلي من محامل الزحف سوف تحتفظ بعد ذلك التسامح H9.
إلى التسامح H9 من محامل الزحام نوصي بعجلات مع التسامح e7 أو f7. إذا تم استخدام محاور h، يجب أن يتم معالجة القطر الداخلي للمحامل حتى التسامح F7.
يجب أن يتم التشحيم من خلال العمود أو شعاعي من خلال الأغلفة. يمكن استخدام جميع أنواع الدهون الشائعة أو الزيت.
يمكننا تقديم أحجام أو أشكال أو أشكال أو أطوال خاصة عند الطلب. يرجى الاتصال بنا للحصول على اقتباس أو مزيد من المعلومات.
| عامل الحمل الديناميكي الخاص | ك |
40N/mm2
|
|---|---|---|
| عامل الحمل الثابت الخاص | ك0 |
120N/mm2
|
| سرعة الزحف المسموح بها | v |
دقيقةم/س
|
| سرعة الزحف المسموح بها | v |
ماكس.1م/س
|
| معامل الاحتكاك | μ |
دقيقة0.08
|
| معامل الاحتكاك | μ |
ماكس.0.15
|
|
د
|
د
|
f1
|
f2
|
L 0
-صفر40 |
||||||||||||
|
10
|
15
|
20
|
25
|
30
|
35
|
40
|
50
|
60
|
70
|
80
|
90
|
100
|
||||
|
10
|
12
|
0.5
|
0.3
|
FB090
1010 |
FB090
1015 |
FB090
1020 |
|
|
|
|
|
|
|
|
|
|
|
12
|
14
|
FB090
1210 |
FB090
1215 |
FB090
1220 |
|
|
|
|
|
|
|
|
|
|
||
|
14
|
16
|
FB090
1410 |
FB090
1415 |
FB090
1420 |
FB090
1425 |
|
|
|
|
|
|
|
|
|
||
|
15
|
17
|
FB090
1510 |
FB090
1515 |
FB090
1520 |
FB090
1525 |
|
|
|
|
|
|
|
|
|
||
|
16
|
18
|
FB090
1610 |
FB090
1615 |
FB090
1620 |
FB090
1625 |
|
|
|
|
|
|
|
|
|
||
|
18
|
20
|
FB090
1810 |
FB090
1815 |
FB090
1820 |
FB090
1825 |
|
|
|
|
|
|
|
|
|
||
|
20
|
23
|
0.8
|
0.4
|
FB090
2010 |
FB090
2015 |
FB090
2020 |
FB090
2025 |
|
|
|
|
|
|
|
|
|
|
22
|
25
|
FB090
2210 |
FB090
2215 |
FB090
2220 |
FB090
2225 |
FB090
2230 |
|
|
|
|
|
|
|
|
||
|
24
|
27
|
|
FB090
2415 |
FB090
2420 |
FB090
2425 |
FB090
2430 |
|
|
|
|
|
|
|
|
||
|
25
|
28
|
|
FB090
2515 |
FB090
2520 |
FB090
2525 |
FB090
2530 |
|
|
|
|
|
|
|
|
||
|
28
|
31
|
|
FB090
2815 |
FB090
2820 |
FB090
2825 |
FB090
2830 |
|
|
|
|
|
|
|
|
||
|
30
|
34
|
1.0
|
0.6
|
|
FB090
3015 |
FB090
3020 |
FB090
3025 |
FB090
3030 |
FB090
3035 |
FB090
3040 |
|
|
|
|
|
|
|
32
|
36
|
|
FB090
3215 |
FB090
3220 |
FB090
3225 |
FB090
3230 |
FB090
3235 |
FB090
3240 |
|
|
|
|
|
|
||
|
35
|
39
|
|
FB090
3515 |
FB090
3520 |
FB090
3025 |
FB090
3530 |
FB090
3535 |
FB090
3540 |
|
|
|
|
|
|
||
|
40
|
44
|
|
|
FB090
4020 |
FB090
4025 |
FB090
4030 |
FB090
4035 |
FB090
4040 |
FB090
4050 |
|
|
|
|
|
||
|
45
|
50
|
1.2
|
0.8
|
|
|
FB090
4520 |
FB090
4525 |
FB090
4530 |
FB090
4535 |
FB090
4540 |
FB090
4550 |
|
|
|
|
|
|
50
|
55
|
|
|
FB090
5020 |
FB090
5025 |
FB090
5030 |
FB090
5035 |
FB090
5040 |
FB090
5050 |
FB090
5060 |
|
|
|
|
||
|
55
|
60
|
|
|
FB090
5520 |
FB090
5525 |
FB090
5530 |
FB090
5535 |
FB090
5540 |
FB090
5550 |
FB090
5560 |
|
|
|
|
||
|
60
|
65
|
|
|
|
FB090
6025 |
FB090
6030 |
FB090
6035 |
FB090
6040 |
FB090
6050 |
FB090
6060 |
FB090
6070 |
|
|
|
||
|
65
|
70
|
|
|
|
|
FB090
6530 |
FB090
6535 |
FB090
6540 |
FB090
6550 |
FB090
6560 |
FB090
6570 |
|
|
|
||
|
70
|
75
|
|
|
|
|
FB090
7030 |
FB090
7035 |
FB090
7040 |
FB090
7050 |
FB090
7060 |
FB090
7070 |
FB090
7080 |
|
|
||
|
75
|
80
|
|
|
|
|
FB090
7530 |
FB090
7535 |
FB090
7540 |
FB090
7550 |
FB090
7560 |
FB090
7570 |
FB090
7580 |
|
|
||
|
80
|
85
|
1.4
|
0.8
|
|
|
|
|
FB090
8030 |
FB090
8035 |
FB090
8040 |
FB090
8050 |
FB090
8060 |
FB090
8070 |
FB090
8080 |
|
|
|
85
|
90
|
|
|
|
|
FB090
8530 |
FB090
8535 |
FB090
8540 |
FB090
8550 |
FB090
8560 |
FB090
8570 |
FB090
8580 |
FB090
8590 |
|
||
|
90
|
95
|
|
|
|
|
FB090
9030 |
FB090
9035 |
FB090
9040 |
FB090
9050 |
FB090
9060 |
FB090
9070 |
FB090
9080 |
FB090
9090 |
|
||
|
95
|
100
|
|
|
|
|
|
|
FB090
9540 |
FB090
9550 |
FB090
9560 |
FB090
9570 |
FB090
9580 |
FB090
9590 |
FB090
95100 |
||
|
100
|
105
|
|
|
|
|
|
|
|
FB090
10050 |
FB090
10060 |
FB090
10070 |
FB090
10080 |
FB090
10090 |
FB090
100100 |
||
|
105
|
110
|
|
|
|
|
|
|
|
FB090
10550 |
FB090
10560 |
FB090
10570 |
FB090
10580 |
FB090
10590 |
FB090
105100 |
||
|
110
|
115
|
|
|
|
|
|
|
|
FB090
11050 |
FB090
11060 |
FB090
11070 |
FB090
11080 |
FB090
11090 |
FB090
110100 |
||
|
د
|
د
|
f1
|
f2
|
L 0
-صفر40 |
|||||||||
|
25
|
30
|
35
|
40
|
50
|
60
|
70
|
80
|
90
|
100
|
||||
|
115
|
120
|
1.4
|
0.8
|
|
|
|
|
FB090
11550 |
FB090
11560 |
FB090
11570 |
FB090
11580 |
FB090
11590 |
FB090
115110 |
|
120
|
125
|
|
|
|
|
|
FB090
12060 |
FB090
12070 |
FB090
12080 |
FB090
12090 |
FB090
120110 |
||
|
125
|
130
|
|
|
|
|
|
FB090
12560 |
FB090
12570 |
FB090
12580 |
FB090
12590 |
FB090
125110 |
||
|
130
|
135
|
|
|
|
|
|
FB090
13060 |
FB090
13070 |
FB090
13080 |
FB090
13090 |
FB090
130110 |
||
|
135
|
140
|
|
|
|
|
|
FB090
13560 |
FB090
13570 |
FB090
13580 |
FB090
13590 |
FB090
135110 |
||
|
140
|
145
|
|
|
|
|
|
FB090
14060 |
FB090
14070 |
FB090
14080 |
FB090
14090 |
FB090
140110 |
||
|
145
|
150
|
|
|
|
|
|
FB090
14560 |
FB090
14570 |
FB090
14580 |
FB090
14590 |
FB090
145110 |
||
|
150
|
155
|
|
|
|
|
|
FB090
15060 |
FB090
15070 |
FB090
15080 |
FB090
15090 |
FB090
150110 |
||
|
155
|
160
|
|
|
|
|
|
FB090
15560 |
FB090
15570 |
FB090
15580 |
FB090
15590 |
FB090
155110 |
||
|
160
|
165
|
|
|
|
|
|
FB090
16060 |
FB090
16070 |
FB090
16080 |
FB090
16090 |
FB090
160110 |
||
|
165
|
170
|
|
|
|
|
|
FB090
16560 |
FB090
16570 |
FB090
16580 |
FB090
16590 |
FB090
165110 |
||
|
170
|
175
|
|
|
|
|
|
FB090
17060 |
FB090
17070 |
FB090
17080 |
FB090
17090 |
FB090
170110 |
||
|
175
|
180
|
|
|
|
|
|
FB090
17560 |
FB090
17570 |
FB090
17580 |
FB090
17590 |
FB090
175110 |
||
|
180
|
185
|
|
|
|
|
|
FB090
18060 |
FB090
18070 |
FB090
18080 |
FB090
18090 |
FB090
180110 |
||
|
185
|
190
|
|
|
|
|
|
FB090
18560 |
FB090
18570 |
FB090
18580 |
FB090
18590 |
FB090
185110 |
||
|
190
|
195
|
|
|
|
|
FB090
19060 |
FB090
19070 |
FB090
19080 |
FB090
19090 |
FB090
190110 |
|||
|
195
|
200
|
|
|
|
|
|
FB090
19560 |
FB090
19570 |
FB090
19580 |
FB090
19590 |
FB090
195110 |
||
|
200
|
205
|
|
|
|
|
|
FB090 20060 |
FB090
20070 |
FB090
20080 |
FB090
20090 |
FB090
200110 |
||
شريط سبائك النحاس عالي الكثافة هو المادة الأساسية ، ويمكن أن يكون السطح ملفوفًا بالماس أو ثقب زيت نصف كروي ، وخندق زيت وفقًا لمتطلبات المستخدم.والجدار الداخلي يمكن أن يُطَبَعَ بمُزِّق صلب، والتي يمكن أن تعمل في حالة خالية من الزيت. لديها مزايا الكثافة العالية، والقدرة الكبيرة على تحمل، والمقاومة الجيدة للارتداء، وطول عمر الخدمة.يستخدم على نطاق واسع في آلات رفع، آلات البناء، هيكل الجرار السيارات، صناعة الأدوات الآلية، آلات التعدين، عجلة نقل السيارات، علبة التروس السيارات، مولد، رافعة،الآلات المعدنية والناقلات، المصعد، آلة المضاربة، آلة التسوية وغيرها من الأحداث المتوسطة الحمل والسرعة المنخفضة.
