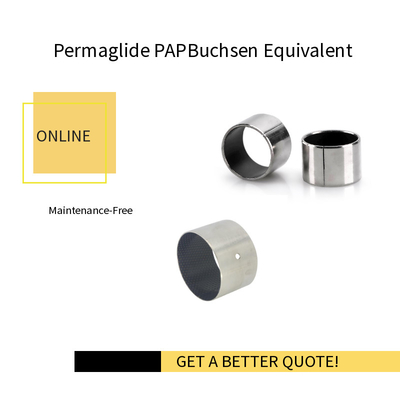

| الاسم التجاري: | Gleitlager Permaglide PAP Buchsen |
| رقم الطراز: | PAP Bushes مكافئ |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / T. |
| القدرة على التوريد: | البطانات الأكمام البرونزية ، الصين ، المصنعين ، الموردين ، المصنع ، بالجملة ، البطانات المعدنية ذاتي |
تعتبر حلقات انزلاق بيرماجليد PAP نوعًا من المحامل المستخدمة في التطبيقات الجافة أو المشحمة الخالية من الصيانة. إليك بعض المعلومات المكافئة حول محامل بيرماجليد PAP باللغة الإنجليزية:
1. تقدم Caspar Gleitlager حلقات بيرماجليد P200، وهي حلقات محمل انزلاقية ملفوفة مصممة للتطبيقات المشحمة بالزيت. تصنع هذه الحلقات من مادة Permaglide® P200 ويمكن تصنيعها وفقًا لمعيار DIN ISO 3547 Form C.
2. توفر KS PERMAGLIDE مجموعتين من المواد لحلقات محمل الانزلاق الأسطوانية PAP:
مواد المجموعة P1 مناسبة للتطبيقات الجافة الخالية من الصيانة.
مواد المجموعة P2 مناسبة للتطبيقات ذات الصيانة الدنيا التي تتطلب التشحيم.
3. وفقًا لكتالوج KS PERMAGLIDE، هناك أنواع مختلفة من محامل PAP، بما في ذلك حلقات P1 وحلقات الشفة PAF.
4. على موقع Misumi-EC، يمكنك العثور على Gleitlagerbuchsen / PAP P10 المصنوعة من مادة Permaglide® المركبة. يمكن تهيئة حلقات محمل الانزلاق هذه لنطاق درجة حرارة تشغيل من -40 درجة مئوية / +110 درجة مئوية وتسمح بالحركة المتذبذبة.
5. تقدم Caspar Gleitlager أيضًا حلقات Permaglide P10، وهي حلقات محمل انزلاقية ملفوفة مصممة للتطبيقات الجافة ومصنوعة من مادة Permaglide® P10.
محامل انزلاقية Permaglide®- يجسد اسم Permaglide® مبدأ الانزلاق منخفض التآكل بشكل دائم.
أدى استخدام البلاستيك على قاعدة معدنية إلى إنشاء تركيبة مادية تجمع بين خصائص الانزلاق الممتازة مع قدرة تحمل الحمل والتوصيل الحراري للمعادن.يسمح استخدام مواد التشحيم الصلبة في مصفوفة البلاستيك بالتشغيل بدون تشحيم بالزيت أو الشحم - هذه هي محامل الانزلاق Permaglide® في مادة المجموعة P1، بما في ذلك P10.ومع ذلك، ليس من الممكن دائمًا إنجاز مهام تطبيق محمل الانزلاق باستخدام منتجات مصنوعة من مواد خالية من الصيانة.في مثل هذه الحالات، تتوفر مواد P2 منخفضة الصيانة.
اعتمادًا على متطلبات العملاء والتطبيقات المحددة، يتوفر عدد من المواد الخالية من الصيانة ومنخفضة الصيانة بتركيبة مجهرية متطابقة.يتم تطبيق هيكل مصفوفة برونزية مسامية على ظهر فولاذي أو برونزي ويتم تشريبه بمزيج البلاستيك المعني.ينتج مادة التشحيم الصلبة طبقة بين الأسطح المنزلقة.وهي تساهم في التشغيل منخفض الضوضاء بسرعات ثابتة ومعاملات احتكاك منخفضة طوال عمر خدمة المكون. يتم تحقيق ذلك عن طريق مزيج من (بولي تترافلورو إيثيلين) مع إضافات مقاومة للتآكل وموصلة حراريًا.
ليس من الممكن العثور على الحل المطلوب لتطبيقات محمل الانزلاق باستخدام منتجات مصنوعة من مواد خالية من الصيانة لجميع المهام والتطبيقات. لمثل هذه المهام والتطبيقات، تتوفر مواد منخفضة الصيانة. في هذه الحالة، يتم صياغة سطح الانزلاق الذي يتحمل حمل التآكل من مصفوفة PVDF (فلوريد متعدد الفينيليدين).
ما يعادل P1 Gleitlager Permaglide PAP Buchsen
ما يعادل Gleitlager Permaglide PAP Buchsen هو مادة انزلاقية قوية تحتوي على الرصاص مع أقصى أداء احتكاكي. وهي مصممة للتطبيقات الجافة الخالية من الصيانة، ولكن يمكن استخدامها أيضًا في الأنظمة التي تحتوي على تشحيم سائل.
إمكانية التشحيم مدى الحياة
| الوحدة | P20, P22*, P23* | P14 | P147* | خالٍ من الرصاص |
| – | لا | نعم | pvmax | pvmax |
| MPa · m/s | 3 | 1.6 | 1.4 | pmax.stat. |
| MPa | 70 at v ≤ 0.042 m/s | pmax.dyn. | pmax.dyn. | pmax.dyn. |
| MPa | 70 at v ≤ 0.042 m/s | 56 at v ≤ 0.029 m/s | 56 at v = 0.025 m/s | vmax |
| m/s | 3 at p ≤ 1.00 MPa | 1 at p ≤ 1.60 MPa | 0.8 at p ≤ 1.75 MPa | T |
| °C | -40 to +110 | إنتاج المواد | إنتاج المواد | إنتاج المواد |
يتم التحكم في خطوة العملية هذه بطريقة يتم بها إنتاج طبقة تشغيل من مادة التشحيم الصلبة بسمك أقصى يبلغ 0.03 مم فوق الطبقة الانزلاقية. في المعالجات الحرارية الإضافية، يتم تعديل الخصائص المميزة لنظام المواد، ويتم إنتاج تفاوتات السماكة المطلوبة للمادة المركبة باستخدام أزواج بكرات خاضعة للتحكم.
مجالات التطبيق المفضلة
2. الحركات الدورانية أو المتذبذبة
3. حتى سرعة 2 م/ث
4. الحركات الخطية
5. نطاق درجة الحرارة -200 درجة مئوية إلى 280 درجة مئوية
ما يعادل P2 Gleitlager Permaglide PAP Buchsen
إمكانية التشحيم مدى الحياة
| الوحدة | P20, P22*, P23* | P200, P202*, P203* | خالٍ من الرصاص |
| – | لا | نعم | pvmax |
| MPa · m/s | 3 | 3.3 | pmax.stat. |
| MPa | 70 at v ≤ 0.042 m/s | pmax.dyn. | pmax.dyn. |
| MPa | 70 at v ≤ 0.042 m/s | 70 at v ≤ 0.047 m/s | vmax |
| m/s | 3 at p ≤ 1.00 MPa | 3.3 at p ≤ 1.00 MPa | T |
| °C | -40 to +110 | من أجل | من أجل |

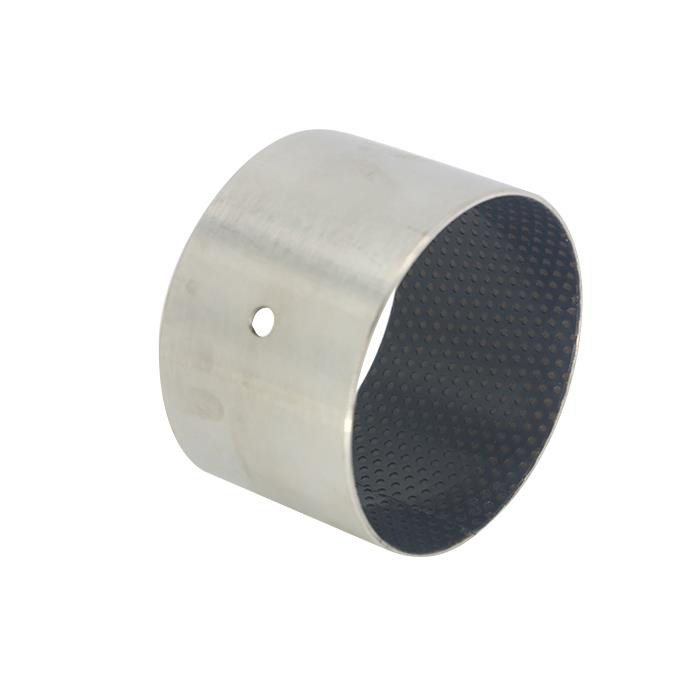

تقليل معامل الاحتكاك وتحسين التوصيل الحراري، يتم خلط إضافات خاصة في المصفوفة. بالإضافة إلى ذلك، قد يتم تجهيز سطح الطبقة الانزلاقية اختياريًا بتخفيفات ثقب التشحيم لاستيعاب الشحوم أو الزيت.بالنسبة لمحامل Permaglide®، لمتطلبات الأداء العالية للغاية، فقد صاغت وطبقت مصفوفة بلاستيكية من PEEK (بولي كيتون) يتم دمجها مع حشوات نانوية خاصة لتحسين خصائصها الاحتكاكية.
على غرار محامل المحركات، تحدد المتطلبات الفنية المتزايدة وتقليل خلوص التركيب جهود التطوير لمحامل Permaglide®. وفقًا لمتطلبات العملاء، لا يتم تطوير الهندسات والأشكال بشكل انتقائي فحسب، بل يتم تحسينها أيضًا كنظم أسطح انزلاقية حيث يتم أخذ الزخم الحركي المعدل للغرض من أزواج الانزلاق في الاعتبار. علاوة على ذلك، لا يحتاج العملاء إلى تكييف تصميم تجميعاتهم مع العنصر المنزلق؛ يتكيف محمل Permaglide® بشكل مثالي مع تصميم التجميع.الأنواع المتاحة:
بطانة الشفة (PAF)
| المدة | JUM0240 | متنوعة | |
| 186 × | PAP0203 P10 | PERMAGLID | |
| 992 × | 6.00 x 8.00 x 6.00 mm | PAP0205 P10 | PERMAGLID |
| 600 × | 6.00 x 8.00 x 6.00 mm | PAP0303 P10 | PERMAGLID |
| 686 × | 6.00 x 8.00 x 6.00 mm | PAP0303 P14 | PERMAGLID |
| 570 × | 6.00 x 8.00 x 6.00 mm | PAP0304 P10 | PERMAGLID |
| 343 × | 6.00 x 8.00 x 6.00 mm | PAP0304 P14 | PERMAGLID |
| 700 × | 6.00 x 8.00 x 6.00 mm | PAP0305 P10 | PERMAGLID |
| 197 × | 6.00 x 8.00 x 6.00 mm | PAP0306 P10 | PERMAGLID |
| 607 × | 6.00 x 8.00 x 6.00 mm | PAP0306 P14 | PERMAGLID |
| 578 × | 6.00 x 8.00 x 6.00 mm | PAP0403 P10 | PERMAGLID |
| 46 × | 6.00 x 8.00 x 6.00 mm | PAP0403 P14 | PERMAGLID |
| 659 × | 6.00 x 8.00 x 6.00 mm | PAP0404 P10 | PERMAGLID |
| 222 × | 6.00 x 8.00 x 6.00 mm | PAP0404 P14 | PERMAGLID |
| 998 × | 6.00 x 8.00 x 6.00 mm | PAP0505 P11 | PERMAGLID |
| 107 × | 6.00 x 8.00 x 6.00 mm | PAP0406 P11 | PERMAGLID |
| 993 × | 6.00 x 8.00 x 6.00 mm | PAP0406 P14 | PERMAGLID |
| 119 × | 6.00 x 8.00 x 6.00 mm | PAP0410 P10 | PERMAGLID |
| 143 × | 6.00 x 8.00 x 6.00 mm | PAP0410 P14 | PERMAGLID |
| 512 × | 6.00 x 8.00 x 6.00 mm | PAP0505 P10 | PERMAGLID |
| 998 × | 6.00 x 8.00 x 6.00 mm | PAP0505 P11 | PERMAGLID |
| 879 × | 6.00 x 8.00 x 6.00 mm | PAP0508 P10 | PERMAGLID |
| 137 × | 6.00 x 8.00 x 6.00 mm | PAP0510 P14 | PERMAGLID |
| 17 × | 6.00 x 8.00 x 6.00 mm | PAP0606 P10 | PERMAGLID |
| 273 × | 6.00 x 8.00 x 6.00 mm | PAP0606 P11 | |
| 41 × | 6.00 x 8.00 x 6.00 mm | ||
