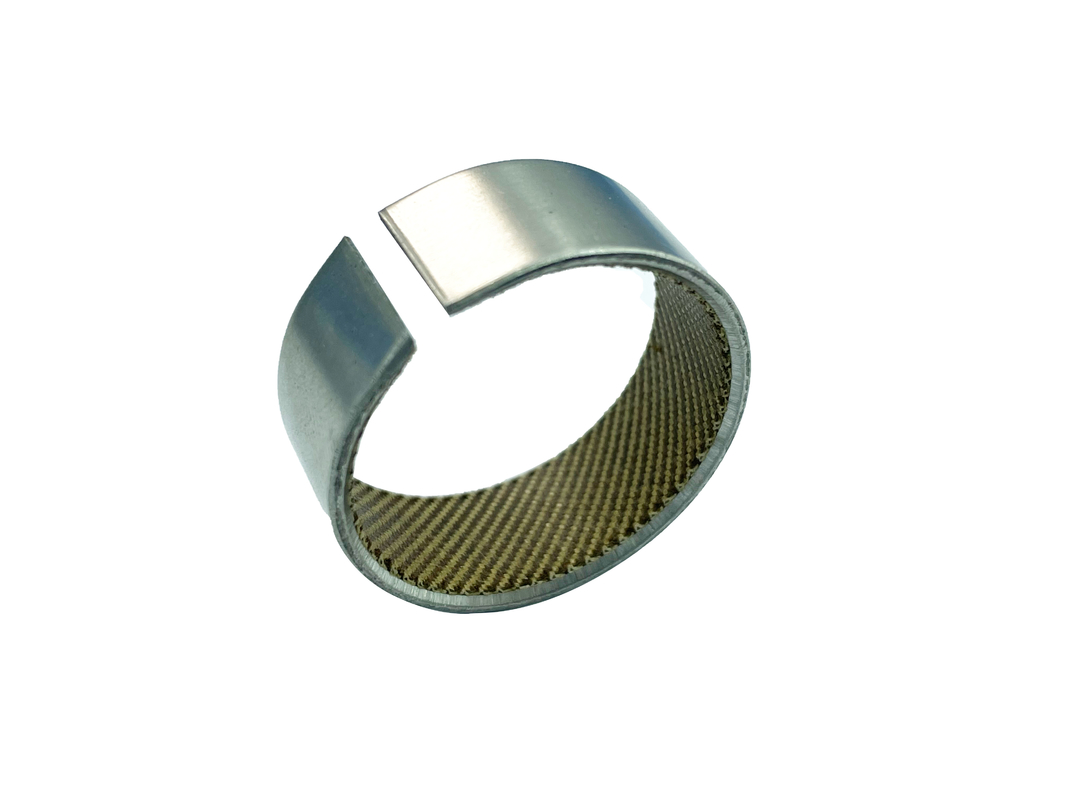

غلاف الفولاذ المقاوم للصدأ، طبقة الزحف في القماش

الأحجام القياسية الأحجام والمواد الخاصة متوفرة عند الطلب

غلاف الفولاذ المقاوم للصدأالمادة المحملة هي قطعة قماش هجينة ذاتية التشحيم، مغطاة بالراتنج مع ألياف على سطح الارتداء، وربطت على 316 الفولاذ المقاوم للصدأ أو Inconel 625 مع لاصق خاص عالي درجة الحرارة.وقد تم تطويرها للاستخدام كطلاء انخفاض الاحتكاك لحاويات جذع الصمامخاصة في التطبيقات عالية درجة الحرارة مثل البخار والمواد الكيميائية في العملية.

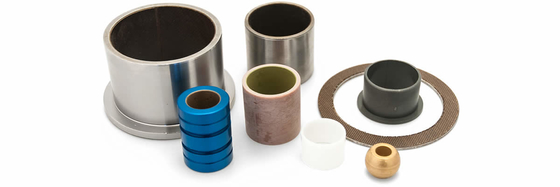

تتوفر محامل التشحيم الذاتي في مجموعة من الأشكال والأحجام
عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن حركةطبقة منسوجةيتم اختيار الدعم المعدني ليكون مناسبًا للتطبيق وعادة ما يتم اختياره من الفولاذ الخفيف ، الفولاذ الخفيف المقوى بالزنك ، الفولاذ المقاوم للصدأ ، Inconel ، النحاس أو البرونز.

التطبيقات يتم استخدام محامل التشحيم الذاتي للسماح بالحركة بين أسطح التزاوج في العديد من الصناعات المختلفة ،

على سبيل المثال الصمامات: يتم استخدام محامل التشحيم الذاتي في جميع أنواع الصمامات ويتم استخدامها عادةً في محامل القضبان ودلائل الجذع. محطات الطاقة الكهرومائية:محامل التشحيم الذاتي مناسبة بشكل مثالي لمجموعات طواحين توجيه التوربين ومحركاتها التي تستوعب الضغوط السطحية العالية المعنيةالآلات الزراعية: في جرارات المزارع: أجهزة الرافعة ومعدات رفع:يستخدم مصنعو الرافعة والرفع قدرة محامل التشحيم الذاتي على التعامل مع أحمال عالية للغاية في محاور قدم الرافعة، ومفاصل المفصلات والدعامات في مجموعة معلق الصقر التي لا يمكن الوصول إليها للتشحيم بالدهون. ومع ذلك ، فإن المحامل المزينة ذاتياً مزينة ذاتياً بشكل كامل وعادة ما تكون جافة ،يمكن استخدامها أيضاً عندما تكون مواد التشحيم أو السوائل الأخرى موجودةفي التشغيل الجاف ، يوصى بالحاويات المزينة ذاتياً حيث يتم الجمع بين سرعات السطح المنخفضة والحمولات العالية (انظر الدليل الفني).

الخصائص والفوائد

طبقة منسوجةالمحامل: تتمزق ذاتياً وتعمل بدون تزيين خارجي. خالية من الانزلاق، مما يمنح حركة سهلة وتشغيل. وهي مركبة بطبيعتها ولا تمتلك ميول التدفق البارد للراتنجات الصلبة والمليئة. لديها مقاومة ارتداء عالية مما يعطي حياة طويلة. يمكن أن تعمل في درجات حرارة تتجاوز نطاق معظم مواد التشحيم -50C إلى + 150C. مقاومة للتآكل لذلك يمكن استخدامها مع السوائل العدوانية مثل مياه البحر والبنزين والأحماض ومحلولات المنظفات والزيوت الهيدروليكية وهيدروكسيد الأمونيوم والزيوت. هي قوية ويمكن أن تحمل أحمالا تصل إلى 420 N / mm2 للصلب المقاوم للصدأ و Inconel. لديها استقرار أبعاد جيد وقدرة على تشكيل إلى التسامحات القريبة.

عندما يتم ربطها بالصلب، تحتفظ المواد بقدرتها على التشكل وتتمتع إلى حد كبير بقدرة عالية على الحمل.
وهي تتكون من مركب البوليتاترافلوورو إيثيلين، الشبكة النحاسية، والفولاذ مرة أخرى.هيكل المواد لديها خصائص تحمل شريط القاعدة مركب بوليتيترافلور إيثيلين والقدرة على تشكيل من ثقب الشبكة المعدنية قطع.
ويمكن استخدام الغطاء والعمود مع التداخل لإنتاج سمك جدار من 1 ملم أو أكثر سمكًا ، وفي نفس الوقت تحقيق التداخل في المنزل.يمكن استخدام طرق مختلفة لحماية الحاوية الفولاذية من التآكل.

التوافر

يتم تصنيع التعبئة القياسية من الجرافيت التشحيم ، ويمكن إضافة مواد تعبئة أخرى حسب الحاجة. يمكن أن يكون أسلوب البوشينغ نوع غسيل ، ونوع أكمام مستقيمة ، ونوع شاشة ، ونوع رسومة عميقة.

البناء

طبقة منسوجةالمحمل هو مادة محملة ذاتية التشحيم من الألياف المنسوجة المطبقة على دعم جامد. لضمان أفضل ربط ممكن بين الألياف ومواد الدعم،نسيج ثانوي أكثر قابلية للترابط يتشابك مع الألياف بحيث يتم تقديمه بشكل رئيسي على جانب محمل النسيج.

طبقة منسوجةتحمل الأسطوانات تدفق البرد تحت أحمال عالية للغاية لأن ألياف الألياف أحادية الخيط لديها قوة سحب أكبر بنحو 15 مرة من الراتنجات المستقيمة.كما يتم تقليل تدفق البرد من خلال الاحتجاز الفعال لأعواد الألياف بواسطة الراتنجات المرتبطة بقوة عالية.

طبقة منسوجةالعوارض: يتم اختيار الدعم المعدني ليكون مناسبًا للتطبيق وعادة ما يتم اختياره من الصلب الخفيف أو الصلب الخفيف المعلب بالزنك أو الفولاذ المقاوم للصدأ أو Inconel أو النحاس أو البرونز.

الـنسيجمدمج في الراتنج الاصطناعي وملصق بشكل آمن بجسم الدعم. المواد لن تتوسع و مقاومة كيميائيا لمعظم الوسائط. وهي مناسبة بشكل خاص للحركة المتذبذبة،ولكن يمكن أيضا أن تستخدم للحركة الدورانية أو الخطية.

غلاف الفولاذ المقاوم للصدأالنسيجالطبقة المنزلقة يمكن أن تدعم الأحمال الثقيلة وتبديد الحرارة بشكل جيد.تثبيت سهل وآمنحتى فيدرجات حرارة عاليةأو فيأغطية معدنية خفيفةلقد فعلوازحف جيدالخصائصمعدل الاحتكاك المنخفض

المشاكل النموذجية التي تدفع إلى استخدامطبقة منسوجةمحامل الشجيرات

1لا يمكن صيانة أفلام المزلقات.

2المزلقات غير مقبولة أو غير مرغوب فيها بسبب التلوث.

3من الصعب استبعاد السوائل غير المزينة من منطقة المحامل.

4.تواجه حمولات تأثير ثابتة عالية

5يحدث تآكل التشنج مع المحامل التقليدية.

6الحرية من الانزلاق هو سمة مرغوبة.

7الحركات المتذبذبة أو الزاحفة متورطة.

8.الظروف عالية الحمل مع سرعات منخفضة نسبيا.

9.مواد تآكل موجودة

10ظروف درجة حرارة غير عادية تسود

11مشاكل التشوه تخلق خلل في التوجيه

12إنخفاض تكاليف الصيانة مهم.

الفولاذ المقاوم للصدأ مع لصق في النسيج على الطبقة المنزلقة،بدون صيانة

التفاصيل التقنية

• قدرة الحمل المحددة static≤420 [N/mm2]
• قدرة الحمل المحددة الديناميكية≤180 [N/mm2]
• سرعة الانزلاق≤0,16 [m/s]
• قيمة الاحتكاك0,03 [μ] إلى 0,07 [μ]
• درجة الحرارة من 50 درجة مئوية إلى 150 درجة مئوية (بسرعة تصل إلى 180 درجة مئوية)

المواد

• مواد الدعم الفولاذ المقاوم للصدأ
• الطبقة المنزلقةنسيج من الألياف
• الصلب المقاوم للصدأ SS304 القياسية، ولكن هناك أيضاً سبائك أخرى متاحة حسب التطبيق

تفاصيل التسامح

• السكن ØH7
• غطاء داخلي-Ø بعد التثبيتH8
• تسامح العمود حسب التطبيق

مادة العمود

الفولاذ المقاوم ، المواد المزدوجة 45-50 HRC ، التشطيب السطحي < 0.8 Ra

الخصائص

الغلاف المنزلق للقماشلديه الكثيرزحف جيدالقدرات معقيمة الاحتكاك المنخفضة.لا يوجد تأثير انزلاق العصا ولا يوجد توسع للرطوبة. جدامقاومة جيدة للاستعمال

أسطوانات صافية جافة تتكون منالفولاذ المقاوم للصدأجسم الدعم وطبقة زلقة خالية من الصيانة

‬ تتيح الهيئة الداعمةسهولة التعامل والتركيب الآمن.
الـنسيجمُدمج في الراتنج الاصطناعي وملصق بشكل آمن بجسم الدعم. التوصيل اللاصق مقاوم للرطوبة ولن يتوسع.
الحد الأقصى للحملغلاف الفولاذ المقاوم للصدأ، يتم تحديد طبقة الزحف النسيج بقوة جسم الدعم والطبقة الزحفية

مناسبة لمجموعة واسعة من التطبيقات، بما في ذلك:

‬‬آلات حقن البلاستيك: دعم رافعة الكوع
‬‬الرافعات: ذراع مفصلة ودعم محمل الاسطوانة
‬‬أجهزة تحميل: دعم العدادات والأسطوانات
‬‬المركبات التجارية: محامل منصة هيدروليكية
‬‬آلات النسيج والطباعة: محامل سلسلة النقل
‬‬سيارات الركاب: خط نقل، تعليق المحور
‬‬شاحنة: دعم محامل الصمام
‬‬تقنية حركة السكك الحديدية: محمل التوصيل
‬‬السدود: دعامات البوابات الشعاعية والبوابات اللاصقة
‬‬معدات التعدين: ترتيب محامل التعليق، محامل آليات السفر، أجهزة الدبابيس المحورية
‬‬الهندسة البيئية: محامل ذراع التمديد، محامل عجلات المسار.

■هلبدون صيانةمدى الحياة
(المزلق يمكن أن يقلل من عمر الخدمة)
■ يمكن استخدامها بدلاً من محامل الصلب والبرونز والبلاستيك
(يمكنها تحمل أحمال أثقل من المحامل العادية)
■ مناسبة لدعم العوارض مع مساحة تصميم محدودة
■ يمكن أن تدعمحمولات متغيرة عاليةوحركة الدوران
■ مناسبة بشكل خاص لدعم العوارض مع مساحة محدودة للتصميم
■ مناسبةحركة خطية
■ أن يكون لديكمعامل الاحتكاك المنخفض
■ تملكخصائص التخفيف الجيدة
■سهل التثبيت:يتم الضغط على المحامل في فتحة المنزل ولا يتطلب أي موقع محوري آخرn

مثال التطبيق

المحمولات ذات القيادة المحورية ، المعروفة أيضًا باسم محمولات مفصلة ، هي:مركبات النقل الأرضية القوية التي غالبا ما تستخدم في بيئات قاسية.المبدأ التوجيهي يجعلها مرنة جدا، ويمكنها القيام بحركات دقيقة في مساحة صغيرة جدا.يتم توصيل الدلو المتحرك إلى ربط الدليل والهيدروليكيات رفع عن طريق الأسلحةيتم ربط ربط القيادة وربط التوجيه بالعجلة الأمامية. ينقل ربط التوجيه حركة عجلة القيادة إلى العجلة الأمامية.هذا يسمح للعجلات الأمامية أن تكون محورية أو محاذاة فيما يتعلق بالعجلة الخلفيةيجب أن تعمل مفاصل الدلو ومفاصل القيادة بسلاسة، ويجب ضمان مرونتها غير المحدودة حتى بعد عدم استخدام المحمول لفترات طويلة.تسمح المحامل بحركة الدوران فقط وتخضع لحركةحمولات الصدمة العاليةيجب أن تكون دعامات المحامل سهلة التثبيتبدون صيانة
