| الاسم التجاري: | VIIPLUS PLAIN BEARINGS |
| رقم الطراز: | محامل عادي |
| الـ MOQ: | 1000 قطعة / قطع (أدني للطلب) |
| السعر: | $0.20 - $10.00 / Pieces |
| شروط الدفع: | T / T PREPARD ، T / T ، L / C ، D / A ، D / P |
| القدرة على التوريد: | سد محامل الجرافيت، الصين، الشركات المصنعة، الموردين، مصنع، بالجملة، وإذ تضع مجلة معدنية، وإذ تضع الت |

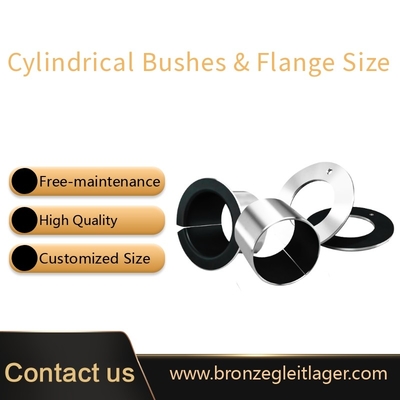

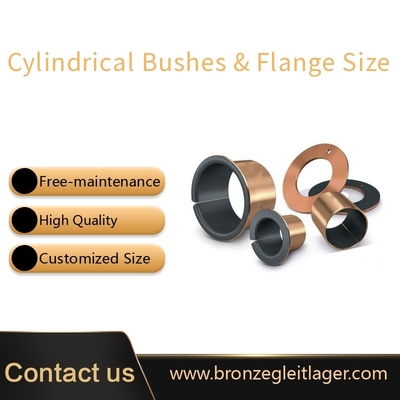

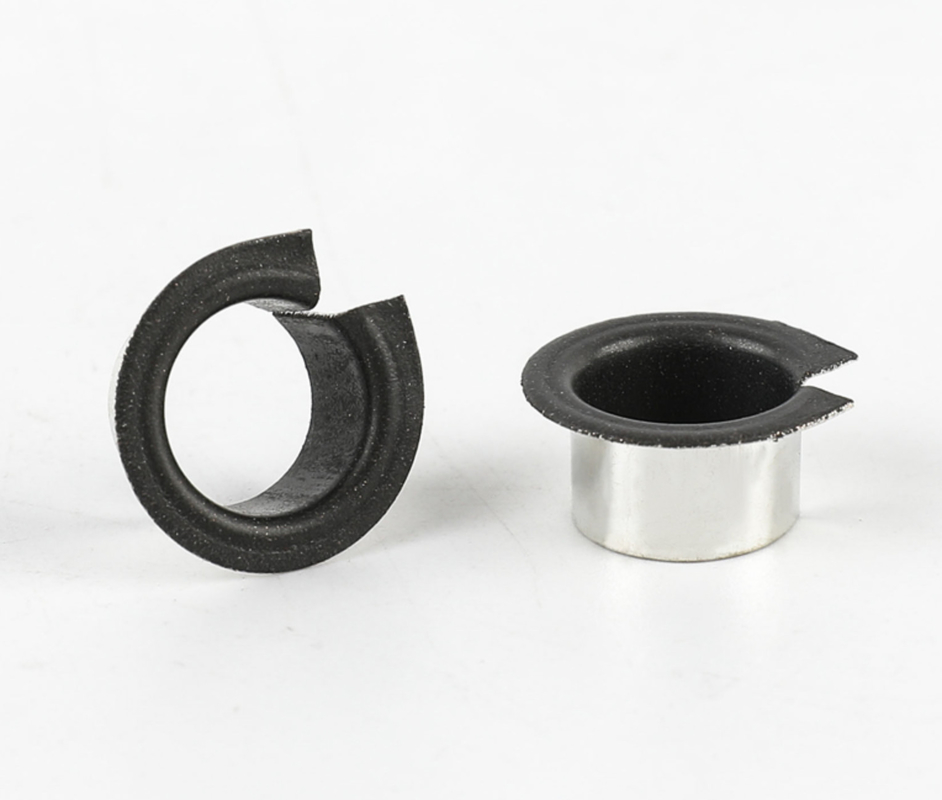

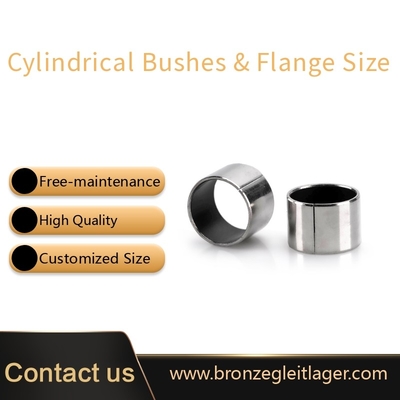

تعتبر البطانات الأسطوانية ذات حجم الشفة Permaglide مكونات مصممة بدقة لتوفير تشغيل سلس ومنخفض الاحتكاك في مجموعة متنوعة من التطبيقات. يوفر الشكل الأسطواني والتصميم ذو الحواف الثبات وسهولة التركيب، بينما تضمن مادة Permaglide مقاومة فائقة للتآكل والمتانة.
يتم اختيار مادة Permaglide، والتي عادة ما تكون مركبة أو بوليمر متقدم، لخصائصها الانزلاقية الاستثنائية وقدرتها على الحفاظ على معامل احتكاك ثابت على نطاق واسع من درجات الحرارة وظروف التشغيل. تُعرف هذه المادة أيضًا بمقاومتها للتآكل والتآكل والهجوم الكيميائي، مما يجعلها مناسبة للاستخدام في البيئات القاسية.
يتيح حجم شفة البطانات التركيب والتثبيت الآمنين داخل الغلاف أو التجميع. تضمن ميزة التصميم هذه بقاء البطانات في مكانها وعملها بشكل صحيح، حتى في ظل الأحمال والاهتزازات العالية.
تُستخدم البطانات الأسطوانية ذات حجم الشفة Permaglide بشكل شائع في تطبيقات مثل الأدلة الخطية وآليات الانزلاق وأنظمة تحديد المواقع الدقيقة. إنها مناسبة بشكل خاص للتطبيقات التي تكون فيها الحركة السلسة والدقيقة والموثوقة أمرًا بالغ الأهمية، كما هو الحال في الروبوتات ومعدات التشغيل الآلي والتصنيع الدقيق.
بشكل عام، توفر البطانات الأسطوانية ذات حجم الشفة Permaglide مزيجًا من الهندسة الدقيقة وخصائص المواد الفائقة والتصميم ذو الحواف الذي يجعلها خيارًا ممتازًا للتطبيقات الصعبة التي تتطلب تشغيلًا سلسًا ومنخفض الاحتكاك.
Gleitlager Permaglide PAP Buchsen
في حالة Gleitlager الخالية من الصيانة، مع مادة الانزلاق E40، لا يكون التشحيم ضروريًا في أي وقت أثناء عمر التشغيل بسبب استخدام مادة التشحيم الجاف.
تتلقى محامل الأسطوانة المركبة البوليمرية منخفضة الصيانة مع مادة الانزلاق E50 تشحيمًا أوليًا في بداية التشغيل. نظرًا لأن طبقة الانزلاق تحتوي على جيوب تشحيم، فإن هذا التشحيم الأولي يكفي في معظم الحالات.
"الاحتراف" هو روحنا. نحن نتفوق في توليد القيمة. نحن نفعل ذلك بأكثر الطرق كفاءة وفعالية وابتكارًا.
نحن نحافظ على أعلى معايير الجودة للبطانات الأسطوانية وحجم الشفة. لذلك يمكننا دمج سلسلة التوريد للعملاء.
البطانات مناسبة للحركات الدورانية والمتذبذبة والخطية، في حين أن البطانات المستقيمة (الأسطوانية) يمكنها استيعاب الأحمال الشعاعية فقط و البطانات ذات الحواف يمكنها استيعاب الأحمال الشعاعية والمحورية في اتجاه واحد.
كل مجموعة من تصميم البطانة والمواد لها خصائص مميزة وتجعل البطانة مناسبة بشكل خاص لتطبيقات معينة.
موردي www.bronzegleitlager.com البطانات بتصميمات مختلفة ومن مواد مختلفة. لذلك، www.bronzegleitlager.com يقدم مجموعة واسعة من البطانات المتاحة من المخزون.
أشكال المحامل المتوفرة بأبعاد قياسية
مناسبة للتشغيل الجاف مع معامل احتكاك منخفض، ومعدل تآكل منخفض، وخصائص انزلاق جيدة، ستحمي طبقة النقل التي تم إنشاؤها سطح المعدن المتزاوج. مناسبة للحركة الدورانية والمتذبذبة، ومقاومة كيميائية عالية، وامتصاص أقل للماء وتقليل الانتفاخ. تعمل أيضًا بشكل جيد مع التشحيم.
توفر البطانات ذاتية التشحيم أداءً جيدًا جدًا من حيث التآكل والاحتكاك المنخفض على نطاق واسع من الأحمال والسرعات ودرجات الحرارة في ظروف التشغيل الجاف
مادة البطانة المناسبة لـ التطبيقات المشحمة
محمل مضاد للاحتكاك مناسب للحركات الخطية والمتذبذبة والدورانية
معتمد وفقًا للمعيار FAR 25.853 و FAR 25.855 - لوائح الطيران الفيدرالية - مما يجعله مناسبًا لتطبيقات الطائرات الداخلية
1. / سمك خليط الألياف 0.01 ~ 0.03 مم، يوفر طبقة نقل أولية ممتازة، والتي تغطي بشكل فعال الأسطح المتزاوجة لتجميع المحمل، وتشكل طبقة تشحيم صلبة من نوع الأكسيد.
2. سمك مسحوق البرونز المتكلس 0.20-0.35 مم، يوفر أقصى توصيل حراري بعيدًا عن سطح المحمل، ويعمل أيضًا كخزان لخليط الألياف.
3. الفولاذ منخفض الكربون، يعطي بشكل استثنائي قدرة تحمل عالية، تبديد حرارة ممتاز.
4. سمك طلاء النحاس / القصدير 0.002 مم، يوفر مقاومة جيدة للتآكل.
آلة تعدين
آلات الصب،
آلات الصب المتتالية،
آلات المقابر،
آلات النقل الحلزونية، إلخ.
طبقة انزلاق
+ رصاص
برونز مسامي متكلس
دعم فولاذي
| جاف | جيد جدا |
| مشحم بالزيت | جيد |
| مشحم بالشحم | معتدل |
| مشحم بالماء | معتدل |
| مشحم بسائل العملية | معتدل |
| عام | الوحدة | القيمة | |
| الحد الأقصى للحمل، ص |
ثابت ديناميكي |
N/mm2 N/mm2 |
250 140 |
| درجة حرارة التشغيل |
دقيقة الحد الأقصى |
°C °C |
– 200 280 |
| معامل التمدد الحراري الخطي |
موازٍ للسطح عمودي على السطح |
10-6/ك
10-6/ك |
11
30 |
| جاف | |||
| الحد الأقصى لسرعة الانزلاق، يو | م/ث | 2.5 | |
| عامل الحد الأقصى لـ pU | N/mm2 x m/s | 1.8 | |
| معامل الاحتكاك | 0.02 – 0.25 * |
| مشحم بالزيت | |||
| الحد الأقصى لسرعة الانزلاق، يو | م/ث | 5.0 | |
| عامل الحد الأقصى لـ pU | N/mm2 x m/s | 5.0 | |
| معامل الاحتكاك | 0.02 – 0.12 |
| توصيات | |||
| خشونة سطح العمود، را |
جاف مشحم |
µm µm |
0.3 – 0.5 ≤ 0.05 – 0.4 * |
| صلابة سطح العمود | غير مقسى مقبول، عمر محمل محسن > 200HB | ||
| الحجم | رقم الجزء |
| شفة 20x23/30x1. 5/11. 5 | 1531-2218-589 |
| شفة 18x20/26x1/22 | 1612 |
| شفة 16x18/24x1/17 | 1150-1774-1748-2283 |
| شفة 12x14/20x1/9 | 1653 |
| البطانات الأسطوانية 12x14x15 | 1653 |
| البطانات الأسطوانية 22x25x15 | 1727-1780-1792-1750 |
| البطانات الأسطوانية 14x16x15 | 2183 |
| البطانات الأسطوانية 20x23x20 | 2218 |
| البطانات الأسطوانية 16x18x10 | 1426-1379-1774-1150 |
| البطانات الأسطوانية 16x18x15 | 1748 |
| البطانات الأسطوانية 18x20x15 | 2199 |
| البطانات الأسطوانية 20x23x10 | 1531 |
| البطانات الأسطوانية 20x22x23 | 1608 |
مجموعة البطانات القياسية شاملة للغاية وتغطي جميع الأحجام القياسية تقريبًا. تتكون هذه المجموعة من البطانات المستقيمة وذات الحواف وغسالات الدفع والشرائط.
قائمة الأحجام القياسية لمحامل المركبة للرجوع إليها
| PAP 2540 P10 | GLY.PG 252840 F Gleitlagerbuchse |
| PAP 3025 P10 | GLY.PG 303425 F Gleitlagerbuchse |
| PAP 4030 P10 | GLY.PG 404430 F Gleitlagerbuchse |
| PAP 4040 P20 | GLY.PG 404440 A Gleitlagerbuchse |
| PAP 5020 P20 | GLY.PG 505520 A Gleitlagerbuchse |
| PAP 5020 P10 | GLY.PG 505520 F Gleitlagerbuchse |
| PAP 5030 P20 | GLY.PG 505530 A Gleitlagerbuchse |
| PAP 5040 P20 | GLY.PG 505540 A Gleitlagerbuchse |
| PAP 5050 P20 | GLY.PG 505550 A Gleitlagerbuchse |
| PAP 5050 P10 | GLY.PG 505550 F |
| PAP 5060 P10 | GLY.PG 505560 F Gleitlagerbuchse |
| PAP 6020 P10 | GLY.PG 606520 F Gleitlagerbuchse |
| PAP 6030 P20 | GLY.PG 606530 A Gleitlagerbuchse |
| PAP 6030 P10 | GLY.PG 606530 F Gleitlagerbuchse |
| PAP 6040 P20 | GLY.PG 606540 A Gleitlagerbuchse |
| PAP 6050 P10 | GLY.PG 606550 F Gleitlagerbuchse |
| PAP 6060 P20 | GLY.PG 606560 A Gleitlagerbuchse |
| PAP 6060 P10 | GLY.PG 606560 F Gleitlagerbuchse |
