| الاسم التجاري: | VIIPLUS |
| رقم الطراز: | محمل عادي مركب |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / T. |
| القدرة على التوريد: | 9000000 قطعة / قطع أسبوع واحد |

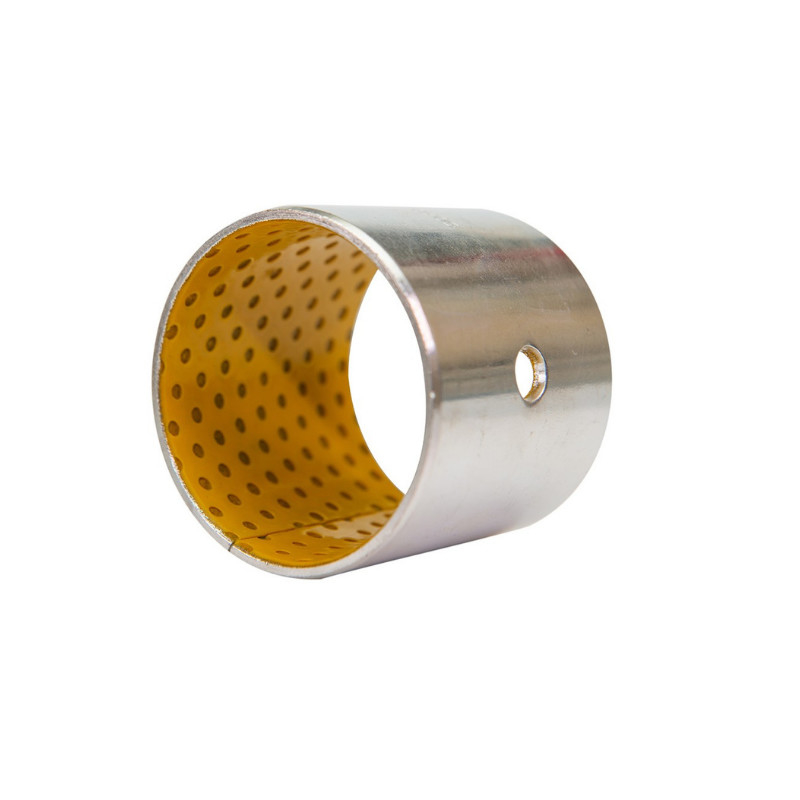

تعتبر جلبة الانزلاق المركبة المصنوعة من البرونز المتكلس الفولاذي الأسطواني POM مكونًا مصممًا بدقة يوفر مقاومة فائقة للتآكل وأداء انزلاقًا فائقًا. تتكون هذه الجلبة الفريدة من قاعدة فولاذية مع طبقة برونزية متكلسة مرتبطة بشكل أكبر ببولي أوكسي ميثيلين (POM)، وهو نوع من البلاستيك الهندسي المعروف بخصائصه الميكانيكية الممتازة.
توفر الطبقة البرونزية المتكلسة تزييتًا ممتازًا ومقاومة للتآكل، بينما تعمل الطبقة الخارجية POM على تحسين أداء الانزلاق ومتانة الجلبة. ينتج عن الجمع بين هذه المواد جلبة انزلاق يمكنها تحمل الأحمال الثقيلة والحركات المتكررة مع الحفاظ على سطح انزلاق سلس ومتسق.
يسمح التصميم الأسطواني لهذه الجلبة بسهولة التركيب والدمج في مختلف الأنظمة الميكانيكية. يشيع استخدامه في تطبيقات مثل محامل الخطية وقضبان التوجيه وغيرها من الآلات الدقيقة حيث تكون حركة الانزلاق السلسة والموثوقة أمرًا بالغ الأهمية.
تتميز جلبة الانزلاق POM المركبة المصنوعة من البرونز المتكلس أيضًا بمقاومتها للتآكل والمواد الكيميائية، مما يجعلها مناسبة للاستخدام في البيئات القاسية. إن متانتها وطول عمرها يجعلها حلاً فعالاً من حيث التكلفة لتقليل تكاليف الصيانة وتعطيل الأنظمة الميكانيكية.
باختصار، تعتبر جلبة الانزلاق المركبة المصنوعة من البرونز المتكلس الفولاذي الأسطواني POM مكونًا مصممًا بدقة يوفر مقاومة فائقة للتآكل وأداء انزلاق ومتانة. إن مجموعتها الفريدة من المواد تجعلها مناسبة لمجموعة واسعة من التطبيقات حيث تكون حركة الانزلاق السلسة والموثوقة ضرورية.
مادة جلبة مركبة معدنية بوليمر
ظهر فولاذي + برونز متخلخل متكلس + POM مع مورد محامل و جلبات لفتحات التشحيم
فولاذ مع طبقة برونز قصدير متخلخل متكلس، مغطاة بـ POM كطبقة انزلاق. تحتوي طبقة الانزلاق POM على جيوب شحم، والتي تعمل كخزان لمواد التشحيم. مناسبة لتشحيم الشحوم والزيوت
الحد الأقصى لضغط السطح
ثابت: 140 ميجا باسكال ديناميكي: 70 ميجا باسكال
الحد الأقصى لسرعة الانزلاق
مشحم بالشحم: 2.5 م/ث
الحد الأقصى لقيمة PV
مشحم بالشحم: 2.8 ميجا باسكال × م/ث
نطاق درجة الحرارة: -40 إلى +130 درجة مئوية
التمدد الحراري: 11 × 10 / ك
معامل الاحتكاك
مشحم بالشحم: µ = 0.06 إلى 0.14
| مؤشر الأداء | بيانات | مؤشر الأداء | بيانات | ||
| سعة التحميل P (الاحتكاك الجاف) |
الحمل الثابت | 250 | حد قيمة PV | تشحيم الزيت | 2.8 |
| الحمل الديناميكي | 140 | معامل الاحتكاك u | تشحيم الزيت | 0.05~0.25 | |
| الحد الأقصى لسرعة الخط V | تشحيم الزيت | 2.5 م/ث | التوصيل الحراري | 4 واط/متر كلفن | |
| درجة حرارة التشغيل | -40~+130 | معامل التمدد الخطي | 12*10/ك | ||
الحد الأدنى للصلابة ≥ 200HB
خشونة السطح: Ra ~ 0.4 µm
| رقم المقال. | د | D | ح | L 0 -0.4 |
|||||||||
| ∅ | ∅ | ∅ | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | |
| POM-BUSH | 10 | 12 | 14 | • | • | • | |||||||
| POM-BUSH | 12 | 14 | 4 | • | • | • | |||||||
| POM-BUSH | 14 | 16 | 4 | • | • | ||||||||
| POM-BUSH | 15 | 17 | 4 | • | • | • | |||||||
| POM-BUSH | 16 | 18 | 4 | • | • | • | |||||||
| POM-BUSH | 18 | 20 | 4 | • | • | • | |||||||
| POM-BUSH | 20 | 23 | 4 | • | • | • | • | ||||||
| POM-BUSH | 22 | 25 | 4 | • | • | • | • | ||||||
| POM-BUSH | 24 | 27 | 4 | • | • | • | • | ||||||
| POM-BUSH | 25 | 28 | 6 | • | • | • | • | ||||||
| POM-BUSH | 28 | 32 | 6 | • | • | • | |||||||
| POM-BUSH | 30 | 34 | 6 | • | • | • | • | • | |||||
| POM-BUSH | 32 | 36 | 6 | • | • | • | • | • | |||||
| POM-BUSH | 35 | 39 | 6 | • | • | • | • | • | |||||
| POM-BUSH | 40 | 44 | 8 | • | • | • | • | • | • | • | |||
| POM-BUSH | 45 | 50 | 8 | • | • | • | • | • | • | • | |||
| POM-BUSH | 50 | 55 | 8 | • | • | • | • | • | • | ||||
| POM-BUSH | 55 | 60 | 8 | • | • | • | • | • | • | ||||
| POM-BUSH | 60 | 65 | 8 | • | • | • | • | • | • | ||||
| POM-BUSH | 65 | 70 | 8 | • | • | • | |||||||
| رقم المقال. | د | D | ح | L 0 -0.4 |
|||||||||
| ∅ | ∅ | ∅ | 40 | 50 | 60 | 80 | 90 | 95 | 100 | 110 | 120 | ||
| POM-BUSH | 70 | 75 | 8 | • | • | • | • | ||||||
| POM-BUSH | 75 | 80 | 8 | • | • | • | • | ||||||
| POM-BUSH | 80 | 85 | 9.5 | • | • | • | • | ||||||
| POM-BUSH | 85 | 90 | 9.5 | • | • | • | • | ||||||
| POM-BUSH | 90 | 95 | 9.5 | • | • | • | • | • | |||||
| POM-BUSH | 95 | 100 | 9.5 | • | • | • | • | • | |||||
| POM-BUSH | 100 | 105 | 9.5 | • | • | • | • | • | |||||
| POM-BUSH | 105 | 110 | 9.5 | • | • | • | • | • | • | • | |||
| POM-BUSH | 110 | 115 | 9.5 | • | • | • | • | • | • | • | |||
| POM-BUSH | 120 | 125 | 9.5 | • | • | • | • | • | • | • | |||
| POM-BUSH | 125 | 130 | 9.5 | • | • | • | • | • | • | • | |||
| POM-BUSH | 130 | 135 | 9.5 | • | • | • | • | • | • | • | |||
| POM-BUSH | 140 | 145 | 9.5 | • | • | • | • | • | • | • | |||
| POM-BUSH | 150 | 155 | 9.5 | • | • | • | • | • | • | • | |||
| POM-BUSH | 160 | 165 | 9.5 | • | • | • | • | • | • | • | |||
| POM-BUSH | 170 | 175 | 9.5 | • | • | • | • | • | • | • | |||
| POM-BUSH | 180 | 185 | 9.5 | • | • | • | • | • | • | • | |||
| POM-BUSH | 190 | 195 | 9.5 | • | • | • | • | • | • | • | • | ||
| POM-BUSH | 200 | 205 | 9.5 | • | • | • | • | • | • | • | • | ||
| POM-BUSH | 220 | 225 | 9.5 | • | • | • | • | • | • | • | • | ||
| POM-BUSH | 240 | 245 | 9.5 | • | • | • | • | • | • | • | • | ||
| POM-BUSH | 250 | 255 | 9.5 | • | • | • | • | • | • | • | • | ||
| POM-BUSH | 260 | 265 | 9.5 | • | • | • | • | • | • | • | • | ||
| POM-BUSH | 280 | 285 | 9.5 | • | • | • | • | • | • | • | • | ||
| POM-BUSH | 300 | 305 | 9.5 | • | • | • | • | • | • | • | • | ||
تشغيل خالٍ من الصيانةلا يلزم التشحيم (
مركب)لا حاجة إلى المعالجة الآلية
POM مركب)الحد الأدنى لسمك الجدار، والحد الأدنى لمتطلبات المساحة
استيعاب
أحمال ثقيلةمجموعة واسعة من درجات الحرارة
خصائص انزلاق جيدة
لا يوجد تقريبًا أي انزلاق عصا
مقاومة عالية للتآكل
أقل حساسية لتحميل الحواف (
مركب POM)لا حاجة إلى المعالجة الآلية
