| الاسم التجاري: | VIIPLUS |
| رقم الطراز: | استبدال البطانات شفة Metal-Polymer Low Friction Plain Bearings |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / T. |
| القدرة على التوريد: | 5000000 قطعة / قطع أسبوع واحد |

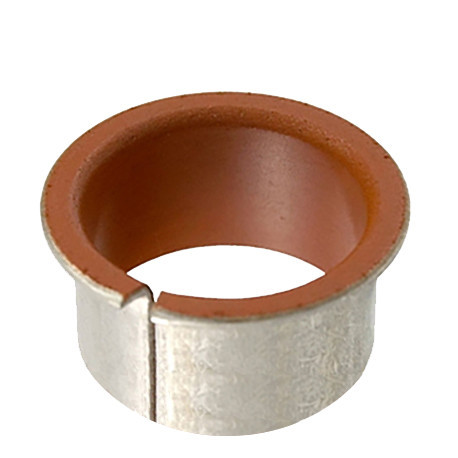

تعد جلبة الحافة Metal-Polymer Low Friction Plain Bearings، المجهزة بجلبات طوقية مطلية باللون الأحمر (بولي تترافلوروإيثيلين)، مكونًا عالي الأداء مصممًا للتطبيقات التي تتطلب مقاومة فائقة للتآكل واحتكاكًا منخفضًا.يوفر الجمع بين جلبة الحافة Metal-Polymer Low Friction Plain Bearings والجلبة المطلية بـ الحمراء فوائد عديدة في مختلف الأنظمة الصناعية والميكانيكية.
إن جلبة الحافة Metal-Polymer Low Friction Plain Bearings نفسها عبارة عن جزء مصمم بدقة يضمن المحاذاة الدقيقة والدوران السلس.وعادة ما تكون مصنوعة من مواد عالية القوة مثل الفولاذ أو الحديد الزهر، والتي توفر المتانة والأداء طويل الأمد.
يعد طلاء الأحمر الموجود على شجيرات الياقة سمة مهمة لهذا النظام. عبارة عن بوليمر فلورو اصطناعي معروف بتشحيمه الممتاز ومقاومته للمواد الكيميائية وتحمله لدرجة الحرارة.لا يعزز الطلاء الأحمر التعرف البصري على الشجيرات فحسب، بل يعمل أيضًا كطبقة حماية إضافية، مما يزيد من تحسين مقاومة التآكل وتقليل الاحتكاك.
يعتبر الجمع بين جلبة الحافة Metal-Polymer Low Friction Plain Bearings والجلبة المطلية بـ باللون الأحمر مناسبًا بشكل خاص للتطبيقات التي توجد بها أحمال عالية أو سرعات عالية أو بيئات قاسية.تساعد خصائص الاحتكاك المنخفضة لطلاء على تقليل فقدان الطاقة وتحسين الكفاءة، بينما تضمن مقاومة التآكل أداء طويل الأمد وتقليل متطلبات الصيانة.
بشكل عام، تعتبر جلبة الحافة Metal-Polymer Low Friction Plain Bearings مع جلبة طوق مطلية بـ باللون الأحمر حلاً موثوقًا وفعالًا لمختلف التطبيقات الصناعية والميكانيكية.إنه يوفر مقاومة فائقة للتآكل، احتكاكًا منخفضًا، ومحاذاة دقيقة، مما يضمن التشغيل السلس والموثوق للنظام.
محامل معدنية بوليمرية مضادة للاحتكاك
النوع (جلبة منزلقة مطلية بـ ) فولاذ + تلبيدة برونزية مسامية +
خالية من الرصاصشفةالبطانات لديهاالأسطح المنزلقة وأجسام فولاذية مطلية بالقصديرمما يجعلها بديلاً فعالاً للأماكن التي لا يمكن أو لا يجب تشحيمها.حدد هذا النوع لسرعة منخفضة، حمولة عاليةالتطبيقات، أو تطبيقات السرعة المنخفضة والتحميل العالي.هذا الغلاف مناسب للتطبيقات التيوينبغي تجنب الاحتكاك والحرارة.يمكن أيضًا استخدام الغلاف، على سبيل المثال، في الزيت أو الماء، ولهمقاومة جيدة للتآكل.بالإضافة إلى ذلك، يمكن للنموذج أن يتحمل درجات عالية جدًا جدًادرجات حرارة منخفضة ولها معامل احتكاك منخفض.على سبيل المثال، في معدات اللياقة البدنية.
|
مقاس
|
حسب الطلب
|
|
مادة
|
برونز + مسحوق برونزي +
|
|
لون
|
طبيعي
|
|
شهادة
|
ISO9001، TS16949
|
|
الحمولة القصوى P
|
الحمل الثابت 250 نيوتن/مم²، الحمل الديناميكي 140 نيوتن/مم²، حمل التذبذب 60 نيوتن/مم²
|
|
أقصى سرعة للخط V
|
التشحيم الجاف 2.5 م / ث، التشحيم بالزيت> 5 م / ث
|
|
حد القيمة الكهروضوئية
|
التشحيم الجاف 1.8 نيوتن / مم² · م / ث، التشحيم بالزيت 3.6 نيوتن / مم² · م / ث
|
|
معامل الاحتكاك ش
|
التشحيم الجاف 0.08 ~ 0.20، التشحيم بالزيت 0.02 ~ 0.12
|
|
أقصى درجة حرارة العمل
|
-200 ~ 280 درجة مئوية
|
|
محور التزاوج
|
الصلابة > 220 HB، الخشونة Ra=0.4~1.25
|
|
توصيل حراري
|
60 وات/(م·ك)
|
|
معامل التمدد الطولي
|
18×10-6/ك
|
|
طلب
|
الصناعة المعدنية، الصب المستمر والدرفلة، آلات الخرسانة والناقلات الحلزونية
|
بتفCDIN 1494 جلبة الأكمام ذات الحافة، جلبة حجم الحافة، معتمدة من ROHS
سطح منزلق مصنوع منبتففي إطار من الصلب المعلب
مناسبة بشكل خاص للأماكن التي يكون فيها التشحيم غير ممكن أو مرغوب فيه.
محمل ذو حواف Metal-Polymer Low Friction Plain Bearings مناسب لـتشغيل جاف مع معامل احتكاك منخفض، ومعدل تآكل منخفض، وخصائص انزلاقية جيدة، فإن فيلم النقل الذي تم إنشاؤه سوف يحمي السطح المعدني المتزاوج.مناسبة للحركة الدوارة والمتأرجحة،مقاومة كيميائية عالية، امتصاص أقل للماء وتقليل التورم.كما يعمل بشكل جيد مع التشحيم.
| / الألياف + البرونز + الصلب + طلاء النحاس / طلاء القصدير |
| الخصائص الفيزيائية والميكانيكية | الاستخدام | ||
| أقصى درجة حرارة التشغيل Tmax | 280 درجة مئوية | جاف | جيد |
| الحد الأدنى لدرجة حرارة التشغيل Tmin | -200 درجة مئوية | مشحم بالزيت | جيد جدًا |
| الحد الأقصى للحمل الثابت Psta، بحد أقصى | 250 نيوتن/مم² | مشحم بالشحوم | جيد |
| الحد الأقصى للحمل الديناميكي Pdyn، الحد الأقصى | 140 نيوتن/مم² | مشحم بالماء | عدل |
| أقصى سرعة انزلاق على شكل حرف V | 2.5 م/ث | عملية تشحيم السوائل | جيد |
| الحد الأقصى لسرعة الانزلاق مشحم بالزيت على شكل حرف V | 5 م / ث | ||
| الحد الأقصى للعامل الكهروضوئي الجاف | 1 نيوتن/مم²·م/ث | ||
| الحد الأقصى لعامل الكهروضوئية مشحم بالزيت | 10 نيوتن/مم²·م/ث | ||
| معامل الاحتكاك و-الجاف | 0.04-0.25 | ||
| معامل الاحتكاك و-زيت مشحم | 0.02-0.08 | ||
| هذه المواد تلبي المعايير الصعبة لعمر طويل وأداء خالي من المتاعب مع أو بدون التشحيم. |
| السيارات: الجرارات، والحصادات، ورشاشات المحاصيل، وجرافات الأرض، والممهدات وغيرها من الإنشاءات، وآلات السيارات، والاستخدامات المحددة في أسطوانات التوجيه المعزز، وغسالات دفع تروس التوجيه، وفرامل الأقراص، والفرجار والمكابس، وامتصاص الصدمات، ووصلة الحاكم، ومحرك ممسحة الزجاج الأمامي، وتجميعات تروس الإمالة ... |
| آلات الأعمال: آلات التصوير، الآلات الكاتبة، فرز البريد، أنظمة عداد البريد، الطابعات الطرفية للكمبيوتر والمعدات الطرفية، أجهزة الطباعة الأوتوماتيكية، آلات معالجة البريد... |
| الهيدروليكية والصمامات: المضخات بما في ذلك التروس، الدوارة، المياه، المكبس المحوري، وأنواع أخرى، الكرة، الفراشة، البخار القفاز، وغيرها من الصمامات ومرتكزات الصمامات... |
| الأجهزة المنزلية: مسجلات الشريط، الثلاجات، المكيفات، المنظفات، الملمعات، آلات الخياطة، الأفران، غسالات الصحون، غسالات الملابس... ومناولة المواد، المحركات البحرية، التعبئة والتغليف، معدات النسيج، الأدوات...إلخ. |
1.بتف / الأليافسمك الخليط 0.01 ~ 0.03 مم، يوفر طبقة نقل أولية ممتازة، والتي تغطي بشكل فعال أسطح التزاوج لمجموعة المحامل، وتشكل طبقة تشحيم صلبة من نوع الأكسيد.
2. سمك مسحوق البرونز الملبد 0.20-0.35 مم، يوفر الحد الأقصى.تعمل الموصلية الحرارية بعيدًا عن سطح المحمل أيضًا كخزان لخليط ألياف .
3.فولاذ منخفض الكربون، يعطي قدرة حمل عالية بشكل استثنائي، وتبديد ممتاز للحرارة.
4.النحاس القصديرسمك الطلاء 0.002 مم، يوفرمقاومة جيدة للتآكل.
|
عام |
|
وحدة |
قيمة |
|
الحمولة القصوى، ص |
ثابتة متحرك |
ن/مم2 ن/مم2 |
250 140 |
|
درجة حرارة التشغيل |
دقيقة الأعلى |
درجة مئوية درجة مئوية |
- 200 280 |
|
معامل التمدد الحراري الخطي |
بالتوازي مع السطح |
10-6/ك |
11 |
|
عادي على السطح |
10-6/ك |
30 |
| أقصى سرعة انزلاق، U | آنسة | 2.5 | |
| الحد الأقصى لعامل PU | ن / مم 2 × م / ث | 1.0 | |
| معامل الاحتكاك | 0.04 - 0.25 * |
|
|
|||
| أقصى سرعة انزلاق، U | آنسة | 5.0 | |
| الحد الأقصى لعامل PU | ن / مم 2 × م / ث | 10.0 | |
| معامل الاحتكاك | 0.02 - 0.08 |
|
|
|||
| خشونة سطح العمود، Ra |
جاف مشحم |
ميكرومتر ميكرومتر |
0.3 - 0.5 ≥ 0.05 - 0.4 * |
| صلابة سطح رمح | غير مقواة مقبولة، وتحسين حياة تحمل> 200HB | ||
| جاف | جيد |
| مشحم بالزيت | جيد جدًا |
| الشحوم مشحم | جيد |
| مشحم بالماء | عدل |
| عملية التشحيم بالسوائل | جيد |
