| الاسم التجاري: | VIIPLUS |
| رقم الطراز: | L-Gibs - نحاس خالٍ من الزيت |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / T. |
| القدرة على التوريد: | محامل الجرافيت الصين، المصنعين، الموردين، المصنع، بيع بالجملة، محامل المجلة المعدنية، محامل PTFE الم |
شرائح غيب المسمحة الذاتية للبرونز الصلبة هي مكون مصنوع بدقة مصمم لتوفير تشغيل سلس وموثوق به في تطبيقات الشكل اللاصق.مصنوع من البرونز الصلبيقدم متانة استثنائية ومقاومة للاستعمال، مما يضمن أداء طويل الأمد حتى تحت الأحمال العالية والاستخدام المتكرر.
ميزة التشحيم الذاتي لـ Gib Slide هي ميزة رئيسية تقلل من الحاجة إلى التشحيم والصيانة المنتظمة.هذا التصميم المبتكر يضمن إمدادات ثابتة من الزيوت إلى أسطح الاتصال، مما يقلل من الاحتكاك والارتداء، مما يؤدي إلى تشغيل أكثر سلاسة وكفاءة.
المادة البرونزية الصلبة المختارة لـ Gib Slide معروفة بخصائصها الميكانيكية العالية، بما في ذلك القوة والصلابة.مما يجعلها مناسبة للاستخدام في مختلف البيئات الصناعية.
يسهل تثبيت ودمج شرائح القالب اللاصق الذهبية الصلبة ذاتية التشحيم في أنظمة القالب اللاصق الحالية.تصميمه المدمج وتصنيعه الدقيق يضمن مناسبة آمنة وموثوقة، وتقليل أي إمكانية للفشل أو الانزلاق.
بشكل عام ، يعد شرائح Gib Self-Lubricating Gib Slide من البرونز الصلبة للشكل الخنقية حلًا قويًا وموثوقًا لتطبيقات الشكل الخنقية التي تتطلب تشغيلًا سلسًا وفعالًا.تصنيعها الدقيقتصميمه المسمر الذاتي ومواد عالية الجودة تجعله خيار موثوق به للاستخدام الصناعي.
أشرطة الارتداء البرونزية

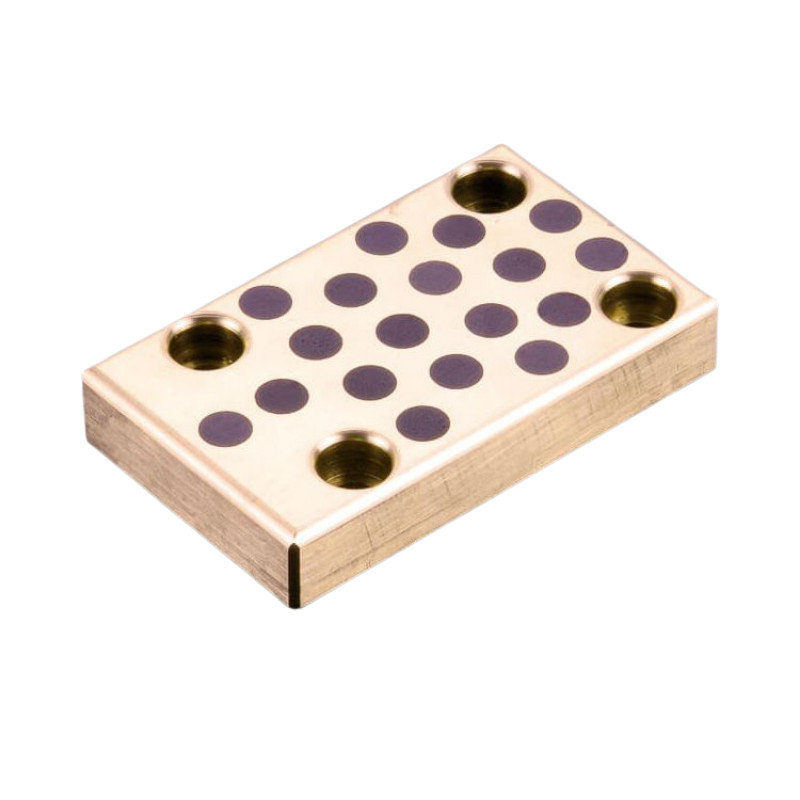

لوحة الزحف، لوحة الجرافيت، قد لا يتم تغطية مواصفات وأبعاد بعض الأجزاء بالكامل.
المنتجات المخصصة
غيبز - سبيكة النحاس الخالية من الزيت
معلومات مفصلة عن محامل التشحيم الذاتي ، بدون زيت ، بدون زيت ، غلاف دليل ، لوحة ارتداء ، غسالة ، L Gibbs ، V Blocks.
أجزاء قياسية للطابع والطعن > عناصر توجيه > عناصر توجيه خالية من الزيت
SelfLube تصنعالـ (إل-جيبز)، مربع غيبس ومقاطع في، والتي تستخدم لتوجيه ومراقبة الحركة الخطية في التطبيقات حيثحمولات ثقيلةيواجهون: محطات طلاء المعادن، والقوالب، والآلات الخاصة والمعدات الثقيلة من جميع الأنواع.
مصنوعة من مواد صلبةالألومنيوم البرونزإما مع أو بدون التشحيم الذاتيالجرافيت، تتوفر أجهزة SelfLube في مجموعة واسعة من الأحجام القياسية والمترية. وإذا لم تكن أجهزة SelfLube القياسية قادرة على القيام بالعمل ، فيمكن لـ SelfLube بإنتاج أجهزة تحديد القيمة المخصصة في أي حجم تقريبًا.
أيضا، يمكن العثور على أنواع إضافية من العوائق، وخاصة المتعلقة بمحطات طلاء المعادن، في قسم مكونات الدليل.

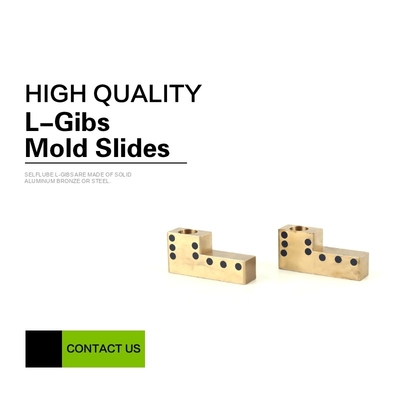

صناعة SelfLube L-gibs مصنوعة منالألومنيوم الصلب البرونز أو الصلببرونز الألومنيوم لدينا يمكن طلبها سواء مع أو بدون غرافيت ذاتية التشحيم أو ثقوب تركيب مسبقة الحفر.نحن لا نصنع أي أدوات فولاذية مع الجرافيتتستخدم لتوجيه ومراقبة الحركة الخطية، هذه المكونات تأتي في مجموعة متنوعة من الأحجام القياسية. إذا كان الحجم القياسي لن يعمل لتطبيقك، يمكن لـ SelfLube بسهولة جعل حجم مخصص.
البرونز بدون ثقوب
البرونز
البرونز مع الجرافيت بدون ثقوب
البرونز مع الجرافيت
| المواد | CuZn25Al5 | كوسن5بي5زين5 | CuAl10Ni5Fe5 | كوسن12 | CuZn32Al5Ni3 |
| الكثافة | 8 | 8.9 | 7.8 | 8.9 | 8 |
| صلابة HB | >210 | > 70 | > 150 | >95 | >280 |
| قوة الشد N/mm2 | > 750 | >200 | > 600 | >260 | >540 |
| قوة الصعود N/mm2 | > 450 | >90 | >260 | > 150 | > 450 |
| الطول % | >12 | >15 | >10 | >8 | >0.3 |
| معامل التوسع الخطي |
1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C | 1.8x10-5/°C |
| الحرارة القصوى | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40 ~ + 150 |
| الحمولة القصوى N/mm2 | 100 | 60 | 50 | 70 | 150 |
| السرعة القصوى (جافة) م/دقيقة | 15 | 10 | 20 | 10 | 15 |
| ماكس. PV N/mm2*m/min (التشحيم) |
200 | 60 | 60 | 80 | 200 |
| تشوهات الضغط 300N/mm2 |
<0.01 ملم | <0.05 ملم | <0.04 ملم | <0.05 ملم | <0.005 ملم |
| سرعة الانزلاق v: | 30 متر/دقيقة |
| المواد الأساسية: | النحاس الخاص (SO#50SP2) |
| مزلق ذاتياً: | نعم.. |
| المزلق: | الجرافيت |
| ضغط السطح P: | 100 N/mm2 |
| قيمة P*v: | 200 N/mm2 × m/min |
| درجة حرارة العمل: | -50 درجة مئوية / +200 درجة مئوية (أكثر من 300 درجة مئوية) |
| معامل الاحتكاك: | 0,07 |

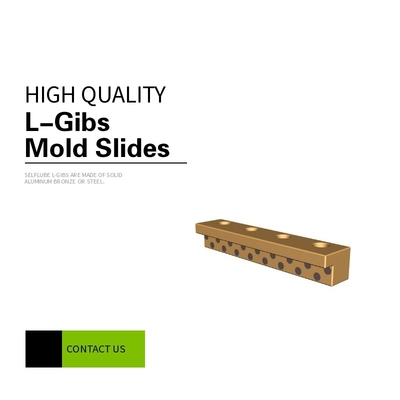

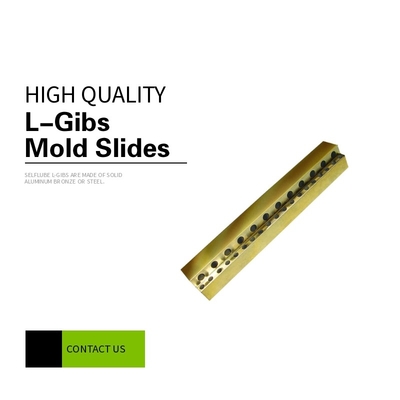

شرائح العفن L-Gibs صلابة عاليةيتم تحسين محمل التشحيم الصلب النحاس المغطى على شرائح القالب L-Gibs من خلال زيادة صلابة النحاس عالية الصلابة ، مما يؤدي إلىحمولة أعلىالسعة المحملة والخصائص المقاومة للارتداء الأفضل. تستخدم المنتجات على نطاق واسع في آلة التدحرج المتواصلة ، ومعدات التعدين ، والمعدات الهندسية ، وأجهزة صب الحقن ، إلخ.بسبب صلابتها العالية، انها صعبة للصناعة والانتهاء، فإنه يوصى بها فقطتطبيقات الحمل العالي.
| المواد الأساسية | CuZn25A16Fe3Mn3 | الحمل الديناني | 120N/mm2 |
| صلابة القاعدة | HB210 ~ 275 | معامل الاحتكاك | <0.16 |
| الحرارة القصوى | 300 درجة مئوية | حدود السرعة | النفط الجاف 0.4m/s 5m/s |
يزيل نفسه(إل-غيبز)توفيرارتداء طويل الأمدسطحإنتاج عاليالقوالب باستخدام الشرائح والكاميرا.سهلة للآلات ويمكن تشكيلها إلى أي تكوين، لا تتطلب أدوات خاصة.
يتم توفيرها دون ثقوب مسبقة الحفر ، مما يوفر المرونة مع أنماط التثبيت. وهذا يسمح بالقدرة على العمل حول خطوط المياه والمكونات الأخرى في القالب.
معامل الاحتكاك المنخفضيوفر مساحة ارتداء طويلة الأمد
لا يوجد ثقوب مسبقة مساوية مرونة نمط التثبيت
التسامح القريب
| رقم الجزء | أ يمكن اختيارها |
S يمكن اختيارها |
W | T | إكس | Y | d1 | d2 | h | |
| النوع | ب | |||||||||
| (سبائك النحاس الخالي من التشحيم) |
15 | 40 | 5 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 |
| 60 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 80 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 100 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 120* | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 150 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 20 | 60 | 8 10 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |
| 80 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 100 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 120 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 150 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 200 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 25 | 80 | 10 12 15 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |
| 100 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 120 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 150 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 200 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 250 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 30 | 80 | 12 15 20 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |
| 100 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 120 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 150 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 200 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 300 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
