| الاسم التجاري: | VIIPLUS |
| رقم الطراز: | لوح تآكل برونزي مع مادة تشحيم صلبة مدمجة |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / T. |
| القدرة على التوريد: | محامل الجرافيت الصين، المصنعين، الموردين، المصنع، بيع بالجملة، محامل المجلة المعدنية، محامل PTFE الم |
تعتبر صفيحة التآكل البرونزية ذاتية التشحيم عنصرًا حاسمًا في معدات قوالب الصب، حيث توفر مقاومة تآكل استثنائية وخصائص ذاتية التشحيم. يضمن تصميمها الفريد وتكوين المواد التشغيل السلس والعمر الطويل في تطبيقات التشكيل والصب بالقالب المختلفة.
عادة ما تكون صفيحة التآكل مصنوعة من سبيكة برونزية تتضمن مادة تشحيم، مثل الجرافيت أو ثاني كبريتيد الموليبدينوم. يتم توزيع مادة التشحيم هذه بالتساوي في جميع أنحاء المادة، مما يوفر تشحيمًا مستمرًا أثناء عملية التشكيل. عندما تتآكل الصفيحة، يتم إطلاق مادة التشحيم، مما يقلل الاحتكاك والتآكل على الأسطح المتزاوجة.
توفر سبيكة البرونز نفسها قوة ومتانة ممتازتين، مما يجعلها مناسبة للتطبيقات ذات الضغط العالي ودرجة الحرارة المرتفعة. يضمن الجمع بين خصائص السبيكة وميزة التشحيم الذاتي أن صفيحة التآكل يمكنها تحمل المتطلبات الصارمة لمعدات قوالب الصب.
يمكن أن يؤدي تركيب صفيحة تآكل برونزية ذاتية التشحيم في معدات قوالب الصب إلى تحسين كفاءة وإنتاجية عملية التشكيل بشكل كبير. من خلال تقليل الاحتكاك والتآكل، تساعد الصفيحة في الحفاظ على دقة وجودة الأجزاء المشكلة. بالإضافة إلى ذلك، يمكن أن يؤدي تقليل الحاجة إلى الصيانة وقطع الغيار إلى خفض تكاليف التشغيل الإجمالية.
باختصار، تعتبر صفيحة التآكل البرونزية ذاتية التشحيم عنصرًا أساسيًا لمعدات قوالب الصب، حيث توفر مقاومة تآكل استثنائية، وخصائص ذاتية التشحيم، ومتانة. يمكن أن يؤدي تركيبها إلى تحسين كفاءة وإنتاجية وفعالية تكلفة عملية التشكيل.
لوحة جلبة زيتية من البرونز المشرب بالجرافيت عبارة عن لوحة تحمل ذاتية التشحيم تتكون منبرونز عالي الجودةمع أخاديد مملوءة بالجرافيت.
تُستخدم صفيحة التآكل الخالية من الزيت المصنوعة من البرونز كمقعد لـأحمال عالية،بينما تكون حشوات الجرافيت مادة تشحيم صلبة خالية من الزيت.
عندما تتشكل مادة التشحيم، يتشكل غشاء جرافيت بين المحمل والسطح المتزاوج، مما يؤدي إلى معامل احتكاك منخفض في بداية الحركة النسبية.
• مصقول بدقة
• دقة عالية
• دقة الأبعاد
ابحث عن موردي ألواح التآكل البرونزية والمصنعين والمنتجات والمواصفات ذات الصلة على bronzegleitlager.com - مصدر موثوق لمعلومات ألواح التآكل البرونزية.
محترف في معدات الصناعة ومكونات ألواح التآكل البرونزية، شرائط تآكل معدنية
ألواح تآكل VDI/NAAMS القياسية.
نحن نقدم مجموعة من أنماط وأحجام ألواح التآكل البرونزية لاختيارك.
صفيحة أرضية دقيقة
السياراتألواح التآكل
منتجات التآكل
ألواح التآكل البرونزية والبرونزية ذاتية التشحيم بناءً على رسومات العملاء.
متخصصون في توريد قطع برونزية مشغولة ومشطبة لاستخدام العملاء.
نحن نتكيف مع متطلبات عملائنا، ونقدم قدرة إنتاج مرنة لكل من الأجزاء الفردية والدفعات أو السلاسل الأكبر، مع الالتزام دائمًا بالمواعيد النهائية الضيقة.
تسمح لنا وسائل الإنتاج والتحكم لدينا بتلبية التفاوتات والمواصفات التي يحددها عملاؤنا، والوصول إلى مستوى عالٍ من الدقة.
العديد من ألواح التآكل البرونزية المشغولة بالكامل ذاتية التشحيم. يتم تحقيق ذلك عن طريق توصيل اللوحة البرونزية بسدادات الجرافيت.
توفر محامل معدنية من سبائك البرونز لوحة تآكل برونزية مع سدادات الجرافيت مقاومة تآكل جيدة وميزة تشحيم ذاتي رائعة للمحامل.
يتيح هذا التعيين تشغيل محامل الدفع البرونزية دون صيانة الزيت أو الشحوم.
يستخدم على نطاق واسع في مجال الأحمال العالية والحركة المتقطعة بالإضافة إلى ظروف الحركة المتذبذبة مثل خط تجميع السيارات، والتوربينات المائية، وسدود البوابات، وآلات حقن البلاستيك.
اعتمادًا على ظروف العمل المختلفة، تتوفر مجموعة متنوعة من أنواع السبائك المختلفة.
| رقم. | DIN | رقم المادة. | التعيين | معيار ASTM | نسبي | الكثافة (جم/سم³) | إجهاد 0.2% (ميجا باسكال) | قوة الشد (ميجا باسكال) | الإجهاد (%) | معامل المرونة (ميجا باسكال) | الصلابة (HB) | التطبيقات |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | تستخدم على نطاق واسع في هندسة السيارات والفضاء والبحرية للمكونات التي تتطلب قوة جيدة ومقاومة للتآكل. معترف بها دوليًا لتعدد استخداماتها وأدائها. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | لم يتم توحيده بعد | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | تستخدم بشكل شائع في تصنيع المحامل والبطانات والمكونات التي تتطلب قدرة تحمل عالية ومقاومة للتآكل، خاصة في التطبيقات البحرية والصناعية. |
| 2.1061.03 | CuSn12Pb | لم يتم توحيده بعد | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | تستخدم في الآلات البحرية والفضاء والآلات الثقيلة لتصنيع المحامل والمكونات التي تتطلب قوة ومتانة عالية. معروفة بالأحمال القصوى والبيئات شديدة التآكل. |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn rest | 8.2 | 450 | 750 | 8 | 115,000 | 180 | تستخدم في محامل الخدمة الشاقة والمكونات الهيدروليكية والأجهزة البحرية. مصممة للأحمال العالية ومقاومة الهجوم المسبب للتآكل. |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | لم يتم توحيده بعد | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | تستخدم بشكل شائع في تصنيع المحامل والتروس والمكونات التي تتطلب مقاومة عالية للتآكل. معروفة بقابليتها الجيدة للتشغيل ومقاومتها للتآكل، خاصة في البيئات البحرية. جميع الحقوق الخاصة بالمحتوى المدرج محفوظة بواسطة https://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | لم يتم توحيده بعد | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | لم يتم توحيده بعد | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| ملاحظة: رموز نموذج التسليم: .01 = صب الرمل، .02 = صب الجاذبية، .03 = صب الطرد المركزي، .04 = صب مستمر. | ||||||||||||
برونز الألومنيوم مع سدادات الجرافيت
تتوفر ألواح التآكل ومنتجات التآكل بأحجام البوصة أو المترية
تم تطوير محامل خالية من الزيت للتطبيقات ذات الحمل العالي والسرعة المنخفضة ويتم تصنيعها من برونز مصبوب دوراني عالي القوة باستخدام قابس جرافيت مشكل خصيصًا كمادة تشحيم.
تتوفر مجموعتنا من الألواح المنزلقة الخالية من الزيت بأحجام مترية وإمبراطورية.
① غشاء تشحيم صلب
② قابس تشحيم صلب
③ دعم برونزي
■ معامل احتكاك منخفض
■ لا توجد ثقوب مثقوبة مسبقًا - تسمح بالمرونة في أنماط التركيب
■ نمط قابس قياسي مصمم لأقصى قدر من تشحيم السطح
■ تفاوت قريب لتسهيل التثبيت
1. ذاتية التشحيم الكلية
2. مقاومة تآكل ممتازة
3. معامل احتكاك منخفض
4. نطاقات درجة حرارة تشغيل واسعة
5. مقاومة التآكل والمواد الكيميائية
6. مصممة لتجاوز متطلباتك
7. تنافسية من حيث التكلفة
نقدم لك مجموعة كاملة من المنتجات التي تشمل الألواح الخالية من الزيت، وألواح التآكل الخالية من الزيت، ولوحة / لوحة تآكل برونزية مشربة بالجرافيت ولوحة برونزية مملوءة بالجرافيت.

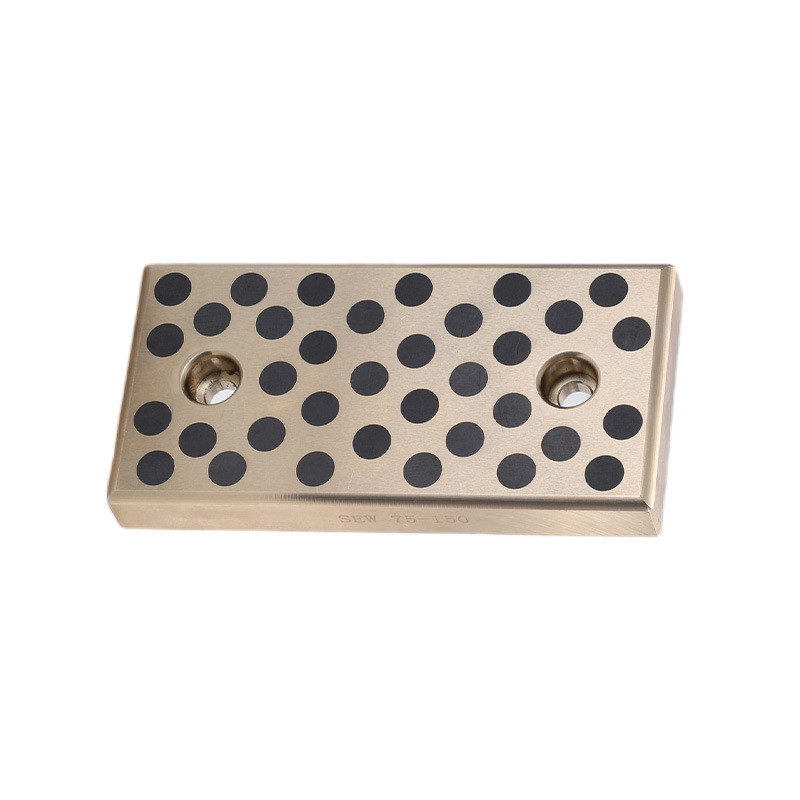

لوحة تآكل انزلاقية قياسية من البرونز الخالي من الزيت SESW
| سرعة الانزلاق v: | 30 م/دقيقة |
| المادة الأساسية: | نحاس خاص (SO#50SP2) |
| ذاتي التشحيم: | نعم |
| مادة التشحيم: | جرافيت |
| ضغط السطح P: | 100 نيوتن/مم² |
| قيمة P*v: | 200 نيوتن/مم² × م/دقيقة |
| درجة حرارة التشغيل: | -50 درجة مئوية / +200 درجة مئوية (بحد أقصى 300 درجة مئوية) |
| معامل الاحتكاك: | 0,07 |
| لوحة منزلقة | دليل منزلق |
منتجات مسطحة
برونز مطلي مع وبدون سدادات جرافيت
L-Gibs القياسية مع وبدون ثقوب تركيب L-Gibs ذاتية التشحيم مع وبدون ثقوب تركيب
ميزات المنتج
ألواح التآكل البرونزية بسمك 20 مم ومتوفرة بمادة برونزية مع جرافيت.
المواد:
* تصنع ألواح التآكل البرونزية ذاتية التشحيم من البرونز أو الفولاذ مع سدادات الجرافيت.
تغطي السدادات 20-25% من سطح التآكل.
قوالب حقن البلاستيك ■ آلات خاصة ■ ضغط Gibbing ■ تطبيقات انزلاق خاصة
ألواح التآكل – سلسلة NAAMS – الحجم المتري
ألواح التآكل البرونزية – السيارات – حجم البوصة
لوحة منزلقة، تتوافق مع SES و SOU المتوقفة
| اسم المقال | العرض W | الطول L | الارتفاع H | l1 | l2 | تنزيل CAD | استفسار |
|---|---|---|---|---|---|---|---|
| SESW 28-75 | 28 | 75 | 20 | 45 | - | ||
| SESW 28-100 | 28 | 100 | 20 | 50 | - | ||
| SESW 28-150 | 28 | 150 | 20 | 100 | - | ||
| SESW 38-75 | 38 | 75 | 20 | 45 | - | ||
| SESW 38-100 | 38 | 100 | 20 | 50 | - | ||
| SESW 38-150 | 38 | 150 | 20 | 100 | - | ||
| SESW 48-75 | 48 | 75 | 20 | 45 | - | ||
| SESW 48-100 | 48 | 100 | 20 | 50 | - | ||
| SESW 48-125 | 48 | 125 | 20 | 75 | - | ||
| SESW 48-150 | 48 | 150 | 20 | 100 | - | ||
| SESW 48-200 | 48 | 200 | 20 | 150 | - | ||
| SESW 58-75 | 58 | 75 | 20 | 45 | - | ||
| SESW 58-100 | 58 | 100 | 20 | 50 | - | ||
| SESW 58-150 | 58 | 150 | 20 | 100 | - | ||
| SESW 75-75 | 75 | 75 | 20 | 25 | - | ||
| SESW 75-100 | 75 | 100 | 20 | 50 | - | ||
| SESW 75-125 | 75 | 125 | 20 | 75 | - | ||
| SESW 75-150 | 75 | 150 | 20 | 100 | - | ||
| SESW 75-200 | 75 | 200 | 20 | 150 | - | ||
| SESW 100-100 | 100 | 100 | 20 | 50 | 50 | ||
| SESW 100-125 | 100 | 125 | 20 | 75 | 50 | ||
| SESW 100-150 | 100 | 150 | 20 | 100 | 50 | ||
| SESW 100-200 | 100 | 200 | 20 | 150 | 50 | ||
| SESW 100-250 | 100 | 250 | 20 | 200 | 50 | ||
| SESW 100-300 | 100 | 300 | 20 | 200 | 50 | ||
| SESW 125-125 | 125 | 125 | 20 | 75 | 50 | ||
| SESW 125-150 | 125 | 150 | 20 | 100 | 50 | ||
| SESW 125-200 | 125 | 200 | 20 | 150 | 50 | ||
| SESW 125-250 | 125 | 250 | 20 | 200 | 50 | ||
| SESW 125-300 | 125 | 300 | 20 | 200 | 50 | ||
| SESW 125-350 | 125 | 350 | 20 | 200 | 50 | ||
| SESW 150-150 | 150 | 150 | 20 | 100 | 100 | ||
| SESW 150-200 | 150 | 200 | 20 | 150 | 100 | ||
| SESW 150-250 | 150 | 250 | 20 | 200 | 100 |
1. غير حساس للبيئة المتسخة
2. مقاومة لأحمال الصدمات والاهتزازات بسرعات منخفضة
3. تمكين التشغيل مع تشطيب سطح عمود ضعيف
4. مقاومة جيدة للظروف المسببة للتآكل
| المادة | برونز أساسي | 500SP: CuZn25Al6Fe3Mn3 |
| SL2 | مادة تشحيم الجرافيت الصلبة | |
| الكثافة | 8.2 جم/سم3 | |
| قوة الشد | >=755 نيوتن/مم2 | |
| صلابة مضادة للانضغاط | >=400~500KJ/m3 | |
| الصلابة | >=200HB | |
| أقصى ضغط للحمل | 100 نيوتن/مم2 / 120 نيوتن/مم2(500SP120) | |
| حد السرعة | 0.5 م/ث | |
| حد قيمة PV | 1.65 نيوتن/مم2.م/ث | |
| معامل الاحتكاك | تشحيم الزيت | 0.03 |
| احتكاك جاف | 0.16 | |
| درجة حرارة التشغيل |
-50~+300 درجة مئوية |
■ برونز مع سدادات جرافيت ذاتية التشحيم للتآكل الثنائي
■ جاهز للاستخدام
■ برونز صلب متاح عند الطلب
يستخدم المنتج على نطاق واسع في آلة الدرفلة المستمرة، وآلات التعدين، وآلات الشحن، والتوربينات، وآلات الحقن، وقوالب السيارات وما إلى ذلك...
أجزاء تآكل برونزية مشغولة
